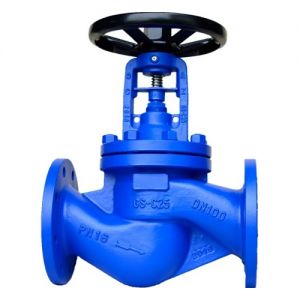

Van cầu

I. Tìm hiểu van cầu là gì?

Van cầu có tên gọi tiếng anh là (Globe valve) hay được biết với tên gọi khác là van cầu hơi, được lắp đặt vào hệ thống công nghiệp nhằm mục đích điều khiển đóng mở, điều tiết lưu lượng dòng chảy bên trong hệ thống. Van cầu hơi là thiết bị không thể thiếu trong các hệ thống nồi hơi, lò hơi áp suất cao. Van được làm từ đa dạng chất liệu hợp kim như gang, thép, đồng hoặc inox, cho phép chúng có khả năng hoạt động ổn định ở hệ thống có nhiệt độ lên đến 450 độ C và áp lực làm việc lên đến 40Bar

Van cầu hơi được thiết kế phần thân van với 2 dạng chính là dạng bầu hay còn được gọi là van cầu dạng bầu và dạng chữ ngã nên được gọi là van cầu chữ ngã hoặc van cầu yên ngựa, vì tính chất dùng trong ứng dụng và theo hình dáng của van mà người ta thường gọi như vậy. Với 2 dạng kết nối chính phổ biến nhất hiện nay đó là kết nối ren và lắp mặt bích, bên cạnh đó là đầy đủ kích thước từ 15A - 1200A, phù hợp lắp đặt và sử dụng cho nhiều hệ thống lớn nhỏ khác nhau

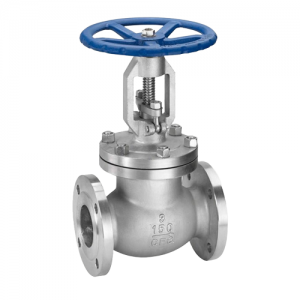

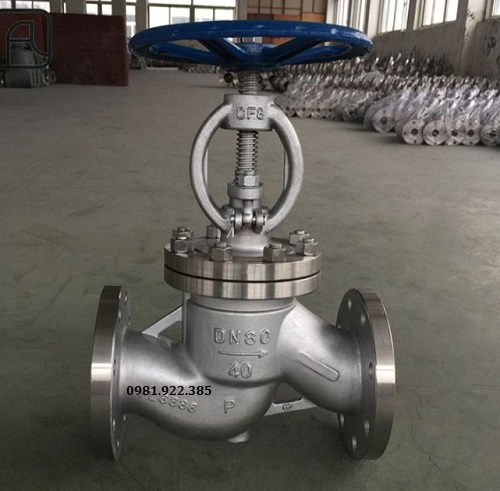

Van cầu hơi inox DN50

II. Thông số kỹ thuật van cầu

*Thông số kỹ thuật chung

Kích thước thân vanDN15 (1/2") - DN1200 (48")
Vật liệu chế tạoGang, đồng, thép, inox
Chất liệu trục vanThép không gỉ
Kết nối đường ốngLắp ren, mặt bích
Tiêu chuẩn kết nốiJIS, DIN, BS, ANSI
Nhiệt độ làm việc-10 đến 450 độ C
Áp lực hoạt độngPN10, PN16, PN25, PN40
Môi trường sử dụngNước, hơi nóng, khí nén, xăng, dầu, hóa chất
Xuất xứHàn Quốc, Đài Loan, Nhật Bản, Trung Quốc, Châu Âu
Chế độ bảo hành12 tháng

III. Hình ảnh, catalogue van cầu

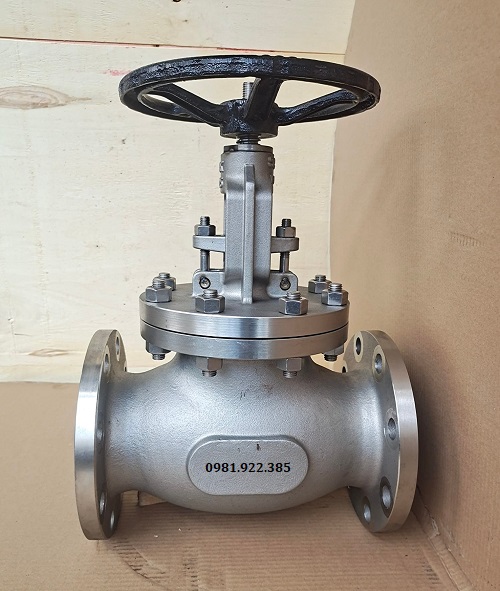

Hình ảnh van cầu

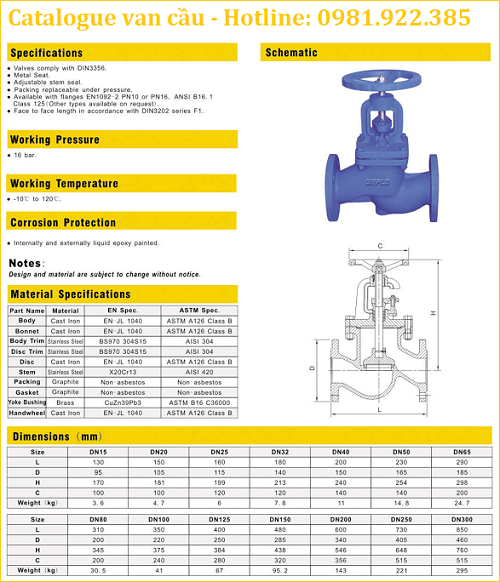

Catalogue van cầu

Tìm hiểu thêm một số dòng van công nghiệp khác

IV. Cấu tạo và nguyên lý hoạt động van cầu

1. Cấu tạo van cầu

- Thân van: Đây là bộ phận quan trọng nhất của van, được làm từ các chất liệu hợp kim có độ bền cao như gang, thép, đồng hoặc inox với nhiều tiêu chuẩn áp suất khác nhau. Tùy vào môi chất của từng hệ thống mà lựa chọn vật liệu phù hợp. Đối với dòng van gang, bên ngoài thân van được phủ một lớp sơn Epoxy cao cấp, giúp tăng độ thẩm mỹ và tăng khả năng làm việc đối với môi trường ngoài trời

- Nắp van: Nằm bên trên thân van, được làm từ chất liệu giống với bộ phận thân van. Nắp van có chức năng giữ cố định các bộ phận bên trong van và ngăn không cho lưu chất trào ngược lên. Ngoài ra các bạn có thể tháo rời nắp van để sửa chữa và thay thế các chi tiết mỗi khi van gặp sự cố

- Đĩa van: Đa số được làm từ chất liệu inox hoặc thép không gỉ, có khả năng chống ăn mòn tốt. Đĩa van được kết nối với đầu dưới của trục van, có nhiệm vụ chính là đóng mở, điều tiết lưu lượng dòng chảy đi qua van

- Trục van: Là bộ phận trung gian dùng để kết nối giữa đĩa van và bộ truyền động, trục van là bộ phận có nhiệm vụ truyền chuyển động dạng xoay, vì thế mà chúng được làm từ các chất liệu hợp kim chịu lực và có độ bền cao, đảm bảo an toàn trong quá trình vận hành

- Gioăng làm kín: Được chế tạo từ chất liệu cao su tổng hợp như Teflon (PTFE), Viton hoặc EPDM, có khả năng chịu được áp lực làm việc lớn, chống ma sát và chống ăn mòn tốt. Gioăng làm kín được đặt giữa phần kết nối với thân van và đường ống, mục đích chính là tăng độ kín khít cho van, ngăn lưu chất rò rỉ ra bên ngoài

- Bộ truyền động: Được thiết kế với 2 dạng điều khiển chính là đóng mở thủ công bằng tay quay và đóng mở tự động (điều khiển bằng khí nén hoặc điều khiển bằng điện)

2. Nguyên lý hoạt động van cầu

Về nguyên lý hoạt động van có chức năng tương tự với dòng van cổng. Ban đầu đĩa van ở vị trí bịt kín phần vách ngăn. Vách ngăn được chia làm 2 phần riêng biệt. Nửa dưới là nơi lưu chất đi vào, nửa trên là nơi dòng lưu chất đi ra. Vách ngăn thiết kế lỗ tròn hay khe hở giúp cho lưu chất đi qua từ nửa dưới dẫn đến nửa trên của van

Khi thực hiện xoay vô lăng theo chiều kim đồng hồ, sẽ tạo lực mô men xoắn tác động đến bộ phận trục van, đồng thời kéo đĩa van lên phía trên, nhấc đĩa van hoàn toàn ra khỏi vách ngăn, tạo khoảng trống cho phép lưu chất đi qua van một cách dễ dàng, lúc này van ở trạng thái mở hoàn toàn

Ngược lại, khi xoay vô lăng ngược chiều kim đồng hồ, trục van sẽ truyền lực tác động đẩy đĩa van di chuyển xuống, bịt kín phần vách ngăn, ngăn chặn toàn bộ dòng chảy lưu chất đi qua van, lúc này van trong trạng thái đóng hoàn toàn

Mời các bạn tham khảo video dưới đây để hiểu rõ hơn về cấu tạo và nguyên lý hoạt động của van cầu

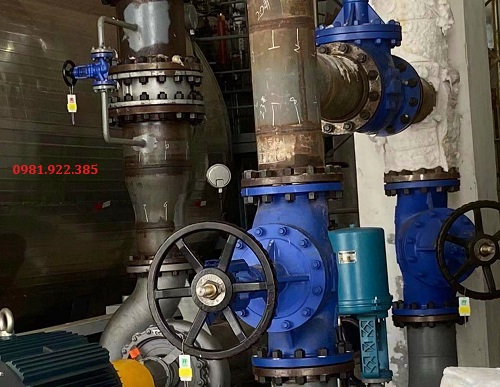

V. Ứng dụng van cầu

Là dòng van có khả năng điều tiết lưu lượng cũng như đóng mở dòng chảy hoàn toàn, vì thế mà chúng được ứng dụng khá phổ biến trong các hệ thống công nghiệp hiện nay. Dưới đây mà một số ứng dụng tiêu biểu của dòng van cầu

  • Ứng dụng trong hệ thống cần điều chỉnh lưu lượng như hệ thống điều hòa không khí, chiller, điều hòa không khí
  • Lắp đặt vào hệ thống cung cấp xăng dầu, việc yêu cầu về độ kín và điều chỉnh lưu lượng dòng chảy là rất quan trọng
  • Sử dụng trong hệ thống dầu bôi trơn tuabin tại các nhà máy vận hành với quy mô lớn
  • Ứng dụng vào hệ thống đường ống dẫn khí gas, hơi nóng của các khu công nghiệp sản xuất, nhà máy nhiệt điện, thủy điện
  • Lắp đặt vào hệ thống nồi hơi, lò hơi, hệ thống thông hơi với độ ổn định và an toàn cao
  • Sử dụng trong hệ thống cung cấp nước sinh hoạt, thoát nước thải và cống thoát nhiệt
  • Ứng dụng trong hệ thống hóa chất, khai thác khí ngưng tụ và cấp thoát nước công trình khai thác
  • Lắp đặt vào hệ thống sản xuất đồ uống, chế biến thực phẩm và trích xuất dòng chất
  • Ngoài ra van cầu còn được ứng dụng phổ biến trong nhiều lĩnh vực khác nhau có liên quan đến hơi nóng, khí nén và cả những môi trường có chứa lưu chất ăn mòn như axit, dung dịch, hóa chất, bazo

Ứng dụng van cầu

VI. Ưu điểm và nhược điểm van cầu

1. Ưu điểm van cầu

  • Điều khiển dễ dàng với khả năng đóng mở và điều tiết lưu lượng dòng chảy tốt
  • Cơ chế đóng mở nhanh với chu trình ngắn, tiết kiệm được thời gian cũng như lực tác động lên trục quay so với dòng van cổng, không tốn nhiều năng lượng
  • Có thể điều tiết lưu lượng dòng chảy một cách chính xác, giúp người sử dụng có thể kiểm soát dòng chảy đi qua van dễ dàng và tiện lợi nhất
  • Thiết kế các bộ phận có thể tháo rời, vì thế mà có thể thay thế từng bộ phận mỗi khi van xảy ra sự cố mà không cần phải thay mới hoàn toàn
  • Chế tạo từ đa dạng chất liệu như gang, đồng, thép hoặc inox, phù hợp sử dụng cho nhiều môi trường làm việc khác nhau
  • Có khả năng chịu được nhiệt độ và áp lực làm việc lớn, độ kín tuyệt đối, là thiết bị lý tưởng cho hệ thống máy sấy, lò hơi, khí gas
  • Đa dạng mẫu mã, đầy đủ kích thước cùng với kiểu lắp đặt như lắp bích hoặc nối ren, đảm bảo phù hợp với nhiều hệ thống lớn nhỏ khác nhau
  • Có thể thay thế bộ phận truyền động bằng tay quay sang bộ điều khiển tự động như điều khiển điện hoặc điều khiển khí nén để tăng năng suất và hiệu quả làm việc của toàn bộ hệ thống
  • Đĩa van thiết kế dạng nút chai cùng với đó là thiết kế thân van dạng chữ ngã, giúp đĩa van hạn chế bị ăn mòn, tăng tuổi thọ sử dụng lên nhiều lần

2. Nhược điểm van cầu

  • Đây là dòng van có nhiều ưu điểm nổi bật, tuy nhiên vẫn còn một số hạn chế nhất định đó là:
  • Đối với những dòng van điều khiển thủ công, cần lực tác động lớn hơn để điều khiển đóng mở và điều tiết van
  • Trọng lượng lớn hơn và giá thành cao hơn so với các dòng van có cùng mục đích sử dụng như van cổng hoặc van bướm
  • Thiết kế thân van dạng chữ ngã vì thế mà sẽ làm thay đổi lưu lượng dòng chảy khi đi qua van

VII. Một số dòng van cầu phổ biến trên thị trường hiện nay

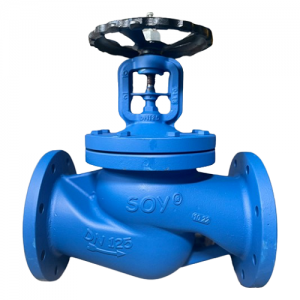

1. Van cầu dạng bầu

Van cầu dạng bầu được thiết kế phần thân van giống với hình dạng quả bầu để phân biệt với dòng van cầu chữ ngã, kết cấu và cơ chế vận hành cũng tương tự như các dòng van cầu khác. Môi trường sử dụng chủ yếu là nước, ngoài ra van cũng được ứng dụng trong những hệ thống hơi nóng, khí nén với độ kín cao

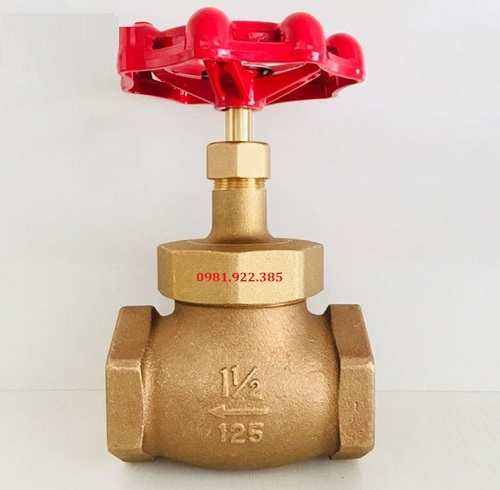

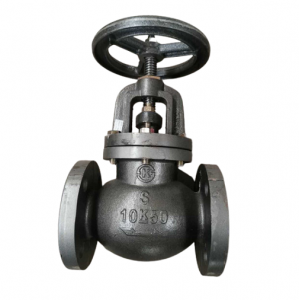

Van cầu dạng bầu

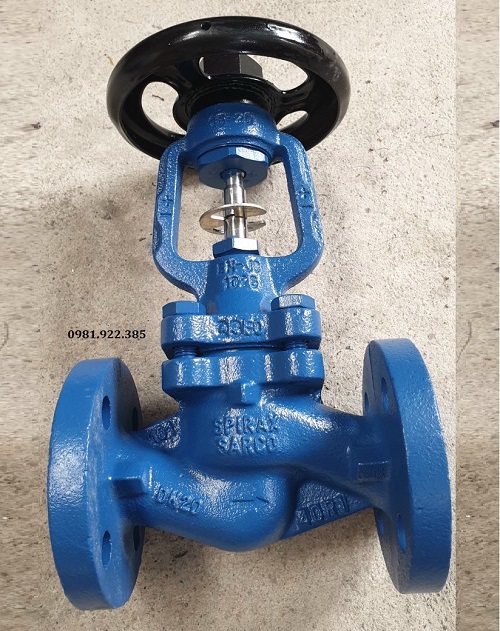

2. Van cầu dạng chữ ngã

Van cầu dạng chữ ngã hay còn được gọi là van cầu yên ngựa, với thiết kế thân van dạng chữ ngã vì thế mà có tên gọi là van cầu chữ ngã. Van được đúc nguyên khối từ các chất liệu khác nhau như gang, thép hoặc inox, được sản xuất để chuyên dùng cho các hệ thống nồi hơi, lò hơi công nghiệp, các xưởng giặt là, sấy khô

Van cầu dạng chữ ngã

3. Van cầu inox

Van cầu inox được làm hoàn toàn từ chất liệu inox 304 hoặc inox 316, với khả năng chống ăn mòn và oxy hóa cực tốt, bên cạnh đó là chịu nhiệt độ và áp lực lớn, vì thế mà chúng được ưa chuộng sử dụng trong nhiều nhà máy sản xuất hóa chất. Ngoài ra với chất liệu inox còn có tuổi thọ và độ bền cơ học cao, vì thế mà giá thành của sản phẩm tương đối cao so với các dòng van cầu được làm từ chất liệu khác

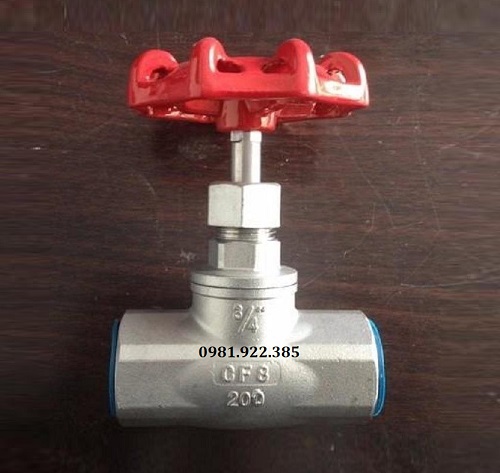

Van cầu inox

4. Van cầu đồng

Van cầu đồng được chế tạo từ chất liệu đồng đúc hoặc đồng thau, có ưu điểm và chống lực va đập mạnh, chịu được môi trường có điều kiện làm việc khắc nghiệt. Phù hợp sử dụng với môi trường nước sạch, hơi nóng, khí nén. Với thiết kế nối ren, thường được lắp đặt vào những hệ thống có kích thước vừa và nhỏ từ DN15 - DN50

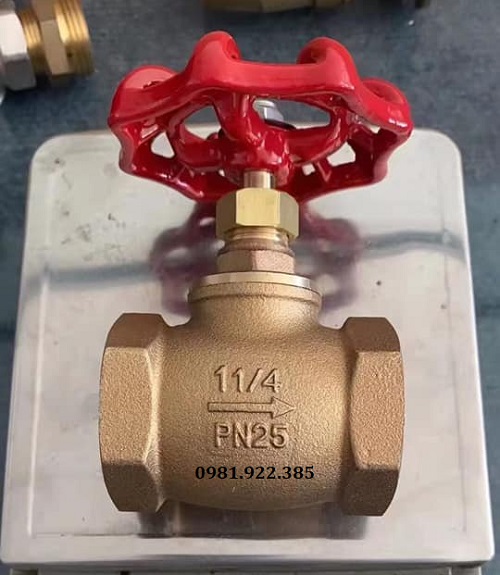

Van cầu đồng

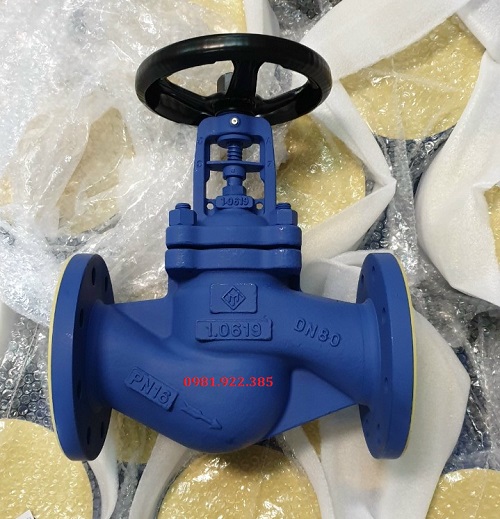

5. Van cầu gang

Van cầu gang được làm từ chất liệu như gang cầu, gang dẻo hoặc gang xám, bên ngoài thân van được phủ một lớp sơn Epoxy cao cấp có khả năng chống bám bẩn và hoạt động ổn định đối với những môi trường ngoài trời có điều kiện làm việc khắc nghiệt. Với ưu điểm là giá thành hợp lí đi kèm với chất lượng sản phẩm tốt, vì thế mà đây là dòng van được sử dụng khá phổ biến trong các khu công nghiệp sản xuất hiện nay

Van cầu gang

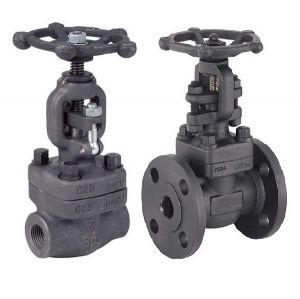

6. Van cầu thép

Van cầu thép được làm từ chất liệu thép WCB hoặc thép đúc, có khả năng chịu được áp lực làm việc lên đến 40Bar và nhiệt độ lên đến 450 độ C. Ưu điểm của thép đúc đó là có độ cứng nhất định, chống chịu được các lực tác động mạnh từ bên ngoài, khả năng chống ăn mòn cao, với giá thành rẻ, được ưu tiên sử dụng cho các hệ thống nước sạch thống thường, hóa chất, xăng, dầu,...

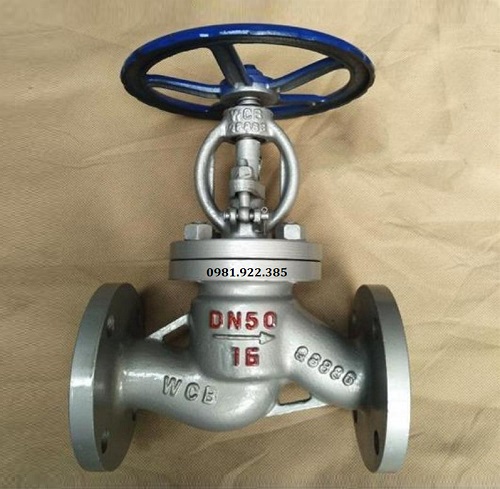

Van cầu thép

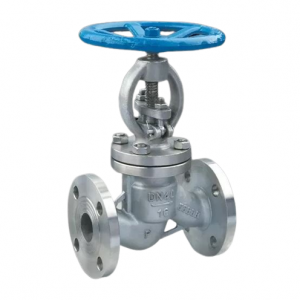

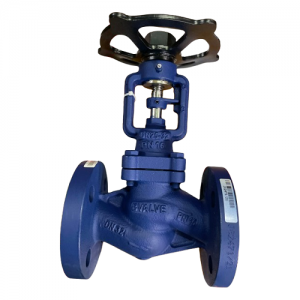

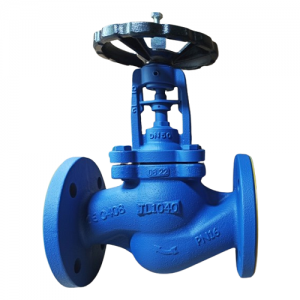

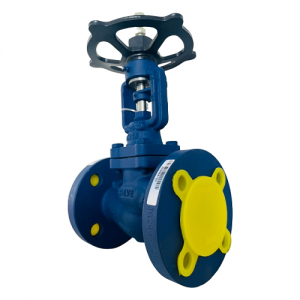

7. Van cầu mặt bích

Van cầu mặt bích được thiết kế 2 mặt bích 2 bên thân van với các tiêu chuẩn mặt bích như JIS, DIN, ANSI, BS, phù hợp lắp đặt với nhiều hệ thống khác nhau. Ngoài ra với dạng mặt bích còn có ưu điểm đó là giúp van kết nối với hệ thống một cách chắc chắn, tạo độ an toàn cao với độ kín tuyệt đối. Van thường được sử dụng cho những đường ống có kích thước từ DN50 trờ lên

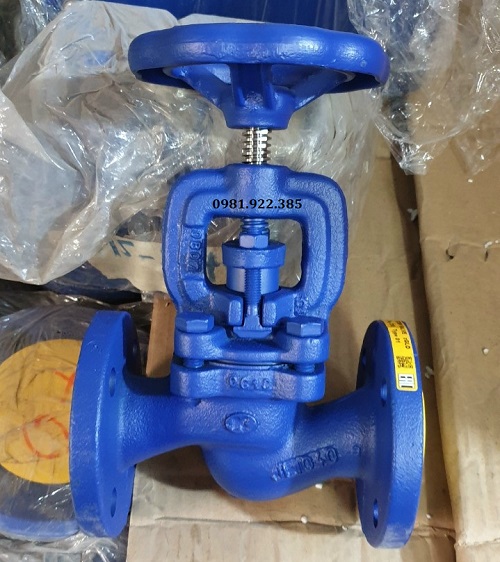

Van cầu mặt bích

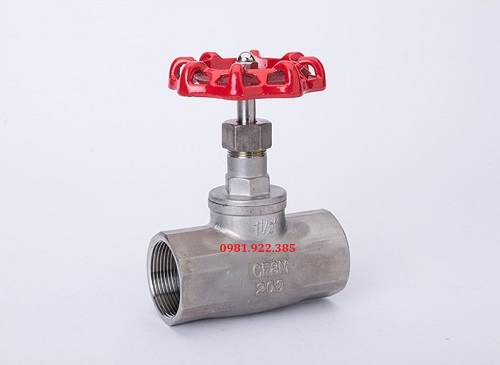

8. Van cầu nối ren

Van cầu nối ren thường được làm từ chất liệu đồng hoặc inox, với thiết kế nối ren gúp kết nối với hệ thống vừa và nhỏ từ 15A - 50A một cách tiện lợi và nhanh chóng, van có giá thành rẻ hơn so với dòng van mặt bích. Ưu điểm lớn nhất của dòng van này là giá thành rẻ có tính kháng khuẩn cao và chịu được áp suất lớn

Van cầu nối ren

VIII. Một vài lưu ý khi lựa chọn và lắp đặt van cầu

1. Lưu ý lựa chọn van cầu

Để hệ thống hoạt động một cách hiệu quả, đảm bảo an toàn thì việc đầu tiên là phải lựa chọn được một sản phẩm chất lượng, độ bền cao cũng như rõ ràng nguồn gốc xuất xứ. Dưới đây là  một số lưu ý mà chúng tôi đã tổng hợp giúp các bạn có thể lựa chọn được một sản phẩm chính hãng

- Lựa chọn theo môi trường làm việc: Đối với những môi trường khác nhau thì việc lựa chọn chất liệu sản xuất cũng yêu cầu khác nhau. Các bạn không thể sử dụng van cầu nhựa cho những hệ thống có nhiệt độ lên đến vài trăm độ C, đó là điều hoàn toàn không thể xảy ra. Sau đây là một số hệ thống thích hợp với từng loại vật liệu như:

  • Môi trường hóa chất: Sử dụng dòng van cầu nhựa
  • Môi trường nhiệt độ, áp lực cao: Sử dụng dòng van inox hoặc thép là hợp lý
  • Môi trường yêu cầu về vệ sinh an toàn: Van cầu inox
  • Các hệ thống khác: Van cầu gang

- Lựa chọn theo kiểu lắp đặt: Đối với những hệ thống có kích thước nhỏ từ DN15 - DN50 thì sử dụng dòng van cầu nối ren để tiết kiệm chi phí cũng như tiện lợi cho việc lắp đặt và thay thế. Đối với những hệ thống có kích thước lớn từ DN50 trở lên thì lựa chọn tốt nhất là van cầu mặt bích để đảm bảo kết nối chắc chắn và an toàn khi vận hành ở những hệ thống có áp lực làm việc lớn

- Lựa chọn địa chỉ cung cấp uy tín:Để có thể lựa chọn được một đơn vị cung cấp hàng chính hãng, các bạn cần quan tâm đến một số vấn để như sau:

  • Sản phẩm phải đầy đủ giấy tờ Co-CQ
  • Nguồn gốc xuất xứ rõ ràng, đầy đủ giấy tờ kiểm định chất lượng
  • Chế độ bảo hành, với cơ chế đổi trả hàng rõ ràng

- Lựa chọn van theo kích cỡ đường ống: Kích thước của van phải trùng khớp với kích thước và tiêu chuẩn của đường ống cần lắp đặt, tránh trường hợp khi mua về sẽ không lắp đặt được vào hệ thống

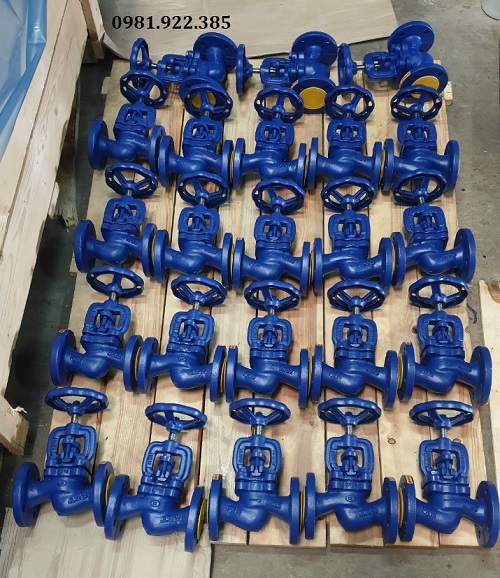

Van cầu gang mặt bích

2. Hướng dẫn lắp đặt van cầu

- Đầu tiên phải xác định rõ hướng di chuyển của dòng chảy để lắp đặt phù hợp, đảm bảo hệ thống hoạt động một cách ổn định. Đồng thời chuẩn bị một số dụng cụ đi kèm để lắp đặt van

- Trước khi lắp đặt, các bạn cần ngắt toàn bộ dòng chảy, đảm bảo không còn lưu chất tồn đọng trong đường ống

- Loại bỏ toàn bộ tạp chất và cặn bẩn còn bám trên đường ống và bề mặt kết nối của van với đường ống bằng bình xịt khí chuyên dụng, giúp hệ thống đạt độ kín tuyệt đối và tránh tắc nghẽn do các tạp chất gây ra trong quá trình vận hành

- Tiếp theo tiến hành lắp đặt bằng các xỏ các bulong giữa mặt bích của van và đường ống, sau đó siết chặt chúng lại với nhau để đảm bảo độ chắc chắn, các bạn có thể lắp đặt thêm bộ phận gioăng làm kín để tăng độ kín khít cho van và ngăn lưu chất rò rỉ ra ở mặt kết nối

- Cuối cùng kiểm tra lại các vị trí lắp đặt và bắt đầu chạy thử van để kiểm tra có hiện tượng rò rỉ hay không. Tăng dần áp suất đến mức tối đa và tăng giảm nhiệt độ lưu chất trong trường hợp cần thiết. Nếu không có hiện tượng gì xảy ra có thể đưa van vào vận hành chính thức. Nêu gặp sự cố cần tìm cách khắc phục kịp thời

IX. Quy trình bảo trì, bảo dưỡng van cầu

- Tất cả các thiết bị công nghiệp đều cần bảo trì và bảo dưỡng thường xuyên để chúng đảm bảo đạt trạng thái ổn định nhất trong quá trình hoạt động. Đối với dòng van cầu cũng vậy, các bạn cần làm theo các bước sau đây để đảm bảo chất lượng, hiệu quả cũng như tuổi thọ của van

- Bảo dưỡng van định kỳ từ 3 đến 6 tháng một lần theo lịch trình của nhà máy và lịch trình của nhà sản xuất đưa ra

- Kiểm tra các phần kết nối, cổ van, trục van và các bộ phận bên ngoài có xảy ra hiện tượng ăn mòn hoặc rò rỉ lưu chất hay không. Nếu có, cần dừng toàn bộ hệ thống để thay mới các bộ phận hư hỏng ngay lập tức. Ngoài ra cần tra mỡ bôi trơn thường xuyên vào trục van để quá trình đóng mở nhẹ nhàng và chính xác

- Trong trường hợp phải thay thế các linh kiện bên trong, cần ngắt nguồn cấp lưu chất đầu vào của van. Nếu không dưới áp lực lớn của dòng chảy sẽ làm vỡ ống, gây nguy hiểm đến người sử dụng. Điều quan trọng nên sử dụng các loại linh kiện cùng với hãng sản xuất để đồng nhất thiết bị

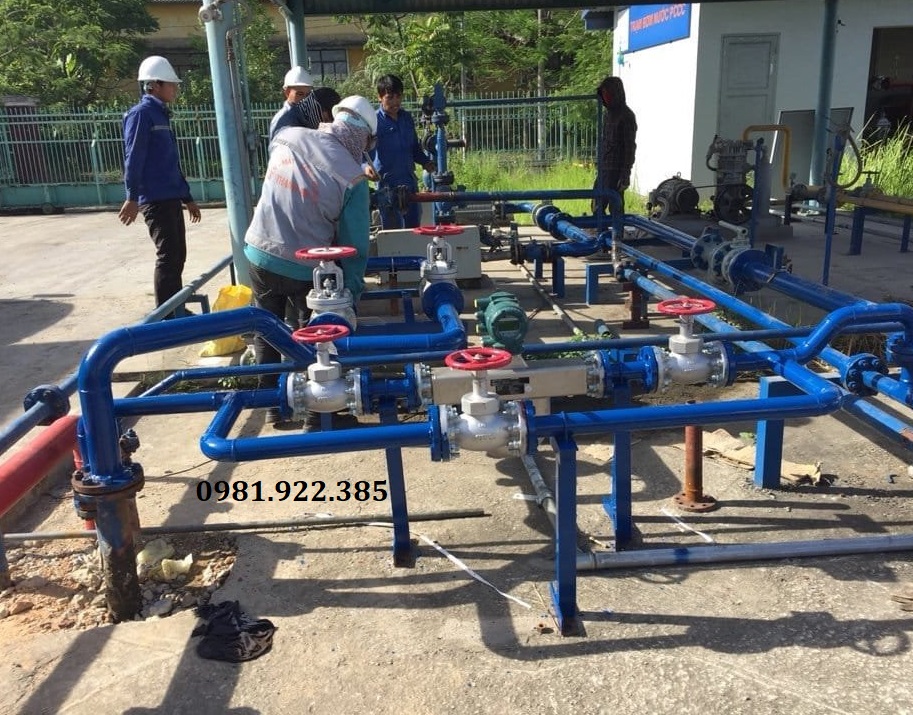

Lắp đặt van cầu

X. Địa chỉ cung cấp, bảng giá và báo giá van cầu

Với nhiều năm kinh nghiệm trong lĩnh vực cung cấp và phân phối các dòng van công nghiệp, Thuận Phát là đơn vị đã được nhiều khách hàng đánh giá cao về chất lượng cũng như độ bền của sản phẩm. Các sản phẩm chủ lực bên chúng tôi bao gồm: Van cầu, van an toàn, van xả khí, van một chiều, van bướm, van bi, van cổng, van bướm điều khiển điện, van điều khiển khí nén. Xuất xứ Hàn Quốc, Đài Loan, Nhật Bản, Trung Quốc, Châu Âu. Cam kết hàng chính hãng với mức giá ưu đãi nhất thị trường hiện nay

Để nhận được bảng giá van cầu chi tiết và chính xác nhất, quý khách hàng vui lòng liên hệ trực tiếp với chúng tôi qua Hotline/Zalo: 0981.922.385 để được tư vấn và hỗ trợ miễn phí
