Van lọc y

I. Tìm hiểu van lọc Y là gì?

Khi quyết định sử dụng bộ lọc nào, điều quan trọng đầu tiên là phải hiển các mục đích cụ thể và sự khác biệt tạo nên những đặc điểm riêng của bộ lọc. Van lọc y cũng không ngoại lệ. Mục đích sử dụng bộ lọc y là một mục đích cụ thể và đó là điều giúp chúng trở nên lý tưởng cho các hệ thống mà chúng có thể ứng dụng.

Mục đích chính của bộ lọc y là loại bỏ các hạt rắn, rác thải không mong muốn khỏi hơi nước, khí hoặc dòng chảy lưu chất bằng cách sử dụng bộ phận lưới lọc thường được làm bằng thép không gỉ. Chúng là một thiết bị quan trọng trong nhiều ứng dụng kiểm soát chất lỏng để đảm bảo không có thành phần dòng chảy nào bị ảnh hưởng bởi các hạt bên trong chất lỏng. Quá trình này giúp bảo vệ mọi thiết bị được lắp đặt trên hệ thống từ máy bơm đến bẫy hơi. Bộ lọc y đôi khi được thiết kế thêm "van xả" giúp quá trình vệ sinh dễ dàng hơn

Có lẽ lợi ích lớn nhất đến từ bộ lọc là vì tính linh hoạt của nó, van có thể cài đăt ở vị trí nằm ngang hoặc thẳng đứng  tùy thuộc vào yêu cầu của từng hệ thống. Kích thước của van được giảm xuống để thuận tiện cho việc vận chuyển và giúp tiết kiệm được đáng kể chi phí đầu tư. Ngoài ra còn ngăn chặn việc sử dụng các vật liệu dư thừa. Bộ lọc y có thể được chế tạo từ nhiều chất liệu khác nhau như gang, đồng, thép, inox và đa dạng kiểu kết nối như clamp, nối ren, lăp bích, phù hợp sử dụng cho nhiều ngành nghề và ứng dụng khác nhau

II. Thông số kỹ thuật lọc Y

*Thông số kỹ thuật chung của dòng van lọc y

III. Cấu tạo và nguyên lý hoạt động lọc Y

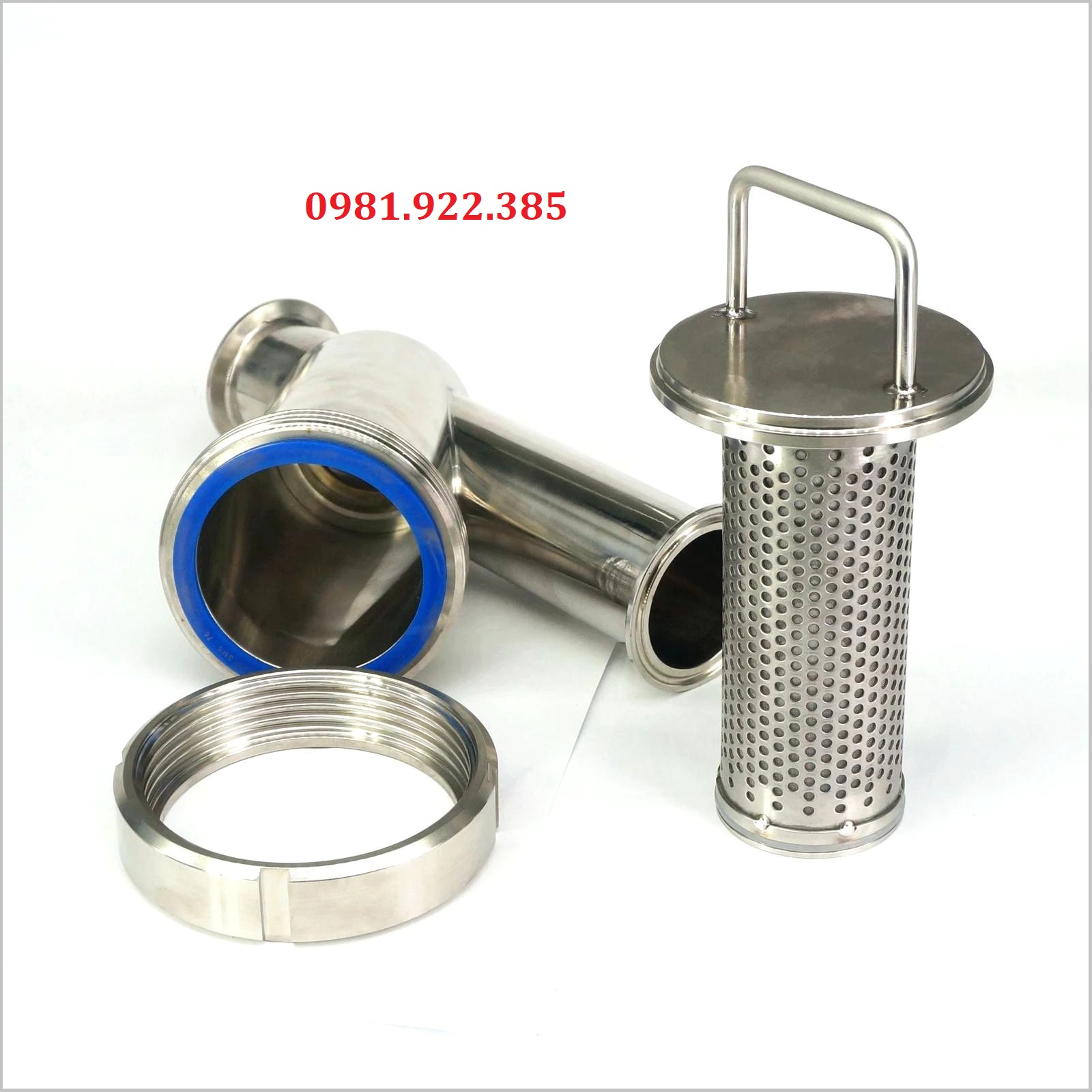

1. Cấu tạo của lọc y

Vì là thiết bị hỗ trợ trên đường ống nên lọc y thường có cấu tạo đơn giản gồm các bộ phận chính sau:

- Thân van: Có thiết kế dạng chữ y, là cấu trúc hỗ trợ của bộ lọc. Nó được làm bằng gang, đồng, inox hoặc thép không gỉ và độ hoàn thiện được đảm bảo bằng hoạt động phủ một lớp sơn Epoxy cao cấp bên ngoài giúp van có thể hoạt động tốt trong những điều kiện khắc nghiệt nhất. Hai đầu van được kết nối với đường ống theo dạng nối ren hoặc lắp bích

- Bộ lọc: Là yếu tố cơ bản của thành phần đặt tên cho sản phẩm. Thường được làm bằng chất liệu thép không gỉ. Là bộ phận trực tiếp làm nhiệm vụ lọc chất bẩn và rác thải. Có thể tháo ra để vệ sinh trong quá trình vận hành

- Nắp van: Bộ phận này có chất liệu chế tạo giống với thân van. Được đặt ở phía cuối nhánh chữ y, kết nối với thân van bằng các bulong và ốc bít, có thể tháo lắp dễ dàng để thay thế và vệ sinh lưới lọc

- Đệm làm kín: Làm từ chất liệu cao su, EPDM, có nhiệm vụ chính là làm kín van, hạn chế lưu chất bị rò rỉ ra bên ngoài đến mức tối đa

- Ống xả rác: Thường chỉ được thiết kế ở những dòng van có kích thước lớn, giúp xả các chất bẩn từ bộ phận lưới lọc ra bên ngoài mà không cần phải tháo ra

Ngoài ra van còn có thêm các bộ phận bulong, ốc vít: Cần thiết để siết chặt nắp van

2. Nguyên lý hoạt động của bộ lọc y

Nói chung đây thuộc dòng van vận hành hoàn toàn nhờ vào dòng chảy của lưu chất. Lưu chất đi vào từ đầu xa nhất từ bộ lọc và trước khi tiếp tục đi đến đường ống tiếp theo thì buộc phải đi qua bộ lọc và lưu chất được lọc sạch tại đây. Lực hấp dẫn là mục đích chính giúp bộ lọc có thể hoạt động ổn định. Trong thực tế, khi lắp ráp các bộ phận này, phải lưu ý rằng dẫn xuất đặc trưng bởi bộ lọc phải được đặt ở phía hướng xuống dưới để chất bẩn và rác thải được lắng xuống đáy bộ lọc và không tái hòa nhập vao dòng chảy, gây ức chế hoạt động của chính bộ lọc.

Một lưu ý quan trọng cần xem xét là thay thế và vệ sinh bộ lọc. Để làm được điều này cần phải có sự hỗ trợ từ các thiết bị giúp ngắt giúp dòng chảy từ hệ thống cấp lưu chất hướng tới bộ lọc, chằng hạn như máy bơm. Trên thực tế bộ lọc cho phép bảo trì mà không cần làm rỗng hệ thống. Nếu không cũng có thể xây dựng hệ thống và các đường vòng để sử dụng mỗi khi bộ lọc chịu các hoạt động như làm sạch

Để hiểu rõ hơn về cấu tạo và nguyên lý hoạt động của bộ lọc y mời các bạn tham khảo video dưới đây

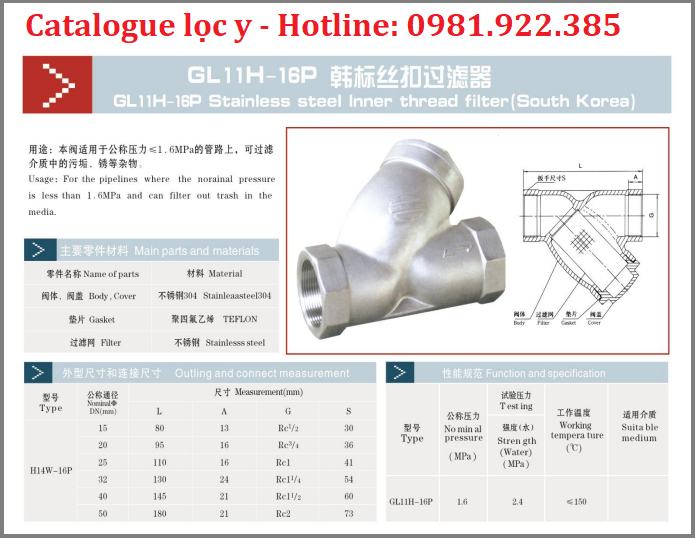

IV. Hình ảnh, catalogue lọc Y

Tham thảo thêm một số dòng van công nghiệp phổ biến hiện nay

• Van bướm điều khiển khí nén
• Van cân bằng
• Van bẫy hơi

V. Ưu điểm và hạn chế bộ lọc Y

1. Ưu điểm bộ lọc y

• Ưu điểm 1: Bộ lọc y có thể lắp đặt cho các hệ thống theo chiều ngang hoặc chiều dọc, giúp việc lắp đặt trở nên linh hoạt về dễ dàng hơn
• Ưu điểm 2: Với thiết kế nhỏ gọn và cấu tạo đơn giản giúp chúng có giá thành rẻ và tiết kiệm được đáng kể chi phí đầu tư
• Ưu điểm 3: Có thể chịu được phạm vi áp suất và nhiệt độ cao
• Ưu điểm 4: Giúp bảo vệ các loại công tơ điện, đồng hồ đo số nước, các loại van như: Van bi, van cổng, van cầu, van bướm. Ngoài ra còn giúp loại bỏ rác thải ra khỏi đường ống, gây tắc nghẽn hệ thống thoát nước
• Ưu điểm 5: Lọc bớt cặn thô để bảo vệ các thiết bị trên hệ thống không bị kẹt trong quá trình hoạt động
• Ưu điểm 6: Vận hành hoàn toàn tự động dựa trên dòng chảy lưu chất, tiết kiệm được chi phí thuê người vận hành
• Ưu điểm 7: Van có giá thành rẻ, không cần không gian lắp đặt quá lớn, phù hợp lắp đặt cho mọi loại hệ thống đường ống
• Ưu điểm 8: Tất cả sản phẩm đều là hàng chính hãng, chất lượng cao, đầy đủ các loại giấy tờ kiểm định, cùng với chế độ bảo hành lên đến 12 tháng

2. Hạn chế bộ lọc y

• Hạn chế 1: Với thiết kế bộ lọc chắn ngang thân van, một phần nào đó sẽ làm ảnh hưởng đến tốc độ dòng chảy, và giảm bớt áp suất của lưu chất
• Hạn chế 2: Không phù hợp sử dụng cho các lưu chất dạng đặc vì dễ gây ra tình trạng làm kín bộ lọc, khiến dòng chảy gặp khó khăn trong quá trình di chuyển
• Hạn chế 3: Lưới lọc cần phải được vệ sinh thường xuyên tránh trường hợp tắc nghẽn

VI. Van lọc Y dùng để làm gì?

Nói chung, bộ lọc y rất quan trọng ở bất kỳ hệ thống nào cần lưu chất sạch. Trong khi lưu chất sạch có thể giúp tối đa hóa khả năng vận hành và tăng tuổi thọ cho bất kì hệ thống cơ khí nào, chúng đặc biệt quan trọng với van điện từ. Điều này là do van điện từ rất nhạy cảm với rác thải và chất bẩn, van chỉ vận hành bình thường đối với các lưu chất và không khí sạch. Nếu bất kỳ hạt rắn nào xâm nhập vào dòng chảy, nó có thể làm gián đoạn và thậm cho làm hỏng toàn bộ hệ thống. Do đó bộ lọc y là một thiết bị hỗ trợ tuyệt vời. Ngoài việc bảo vệ hiệu suất của van điện từ, chúng còn giúp bảo vệ các loại thiết bị cơ khí khác bao gồm: Tuabin, vòi phun, máy bơm, bộ trao đổi nhiệt, bẩy hơi, thiết bị ngưng tụ,...

VII. Lưu ý khi lắp đặt và sử dụng van lọc Y

1. Lưu ý khi lắp đặt

- Đối với bộ lọc nối ren: Cẩn thận làm sạch bề mặt ren của tất cả đường ống trước khi lắp bộ lọc, sử dụng chất bịt kín ống hoặc các bulong là cần thiết. Các ren cuối không được xử lý để tránh xâm nhập vào chất bịt kín. Bộ lọc có thể dược cài đặt theo chiều nằm ngang hoặc lắp đặt theo chiều dọc từ trên xuống

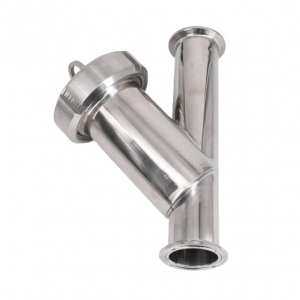

- Đối với bộ lọc hàn clmap: Các đường ống có kích thước từ DN50 hoặc có đường kính lớn hơn, hãy chú ý đến các miếng đệm của loại bộ lọc này. Tấm được làm bằng vật liệu phi kim loại dễ bị hỏng do quá nhiệt, do đó thời gian hàn cần được rút ngắn và tiến hành lọc sau khi hàn xong. Nếu cần gia nhiệt sơ bộ nên tháo miếng đệm và sau đó gia nhiệt

2. Vận hành và bảo dưỡng bộ lọc

Sau khi đưa hệ thống vào vận hành được một thời gian (thường không quá một tuần), nên vệ sinh để loại các chất bẩn tích tụ trong quá trình vận hành ban đầu của hệ thống. Sau đó cần phải được làm sạch thường xuyên, số lần làm sạch phụ thuộc vào điều kiện làm việc. Nếu bộ lọc không thiết kế nút xả, cần tháo nắp bộ lọc và lưới lọc khi vệ sinh bộ lọc

Lưu ý: Nên cách ly bộ lọc với hệ thống điều áp trước mỗi lân bảo dưỡng và vệ sinh. Sau khi làm sạch, sử dụng một miếng đệm mới để lắp lại.

VIII. Tầm quan trọng của việc bảo trì bộ lọc Y

- Bảo trì là một việc cơ bản trong vòng đời của bất kì thiết bị van công nghiệp nào hiện nay, thật không may nó thường ít được người sử dụng ít quan tâm và thường bị bỏ qua, dẫn dến những hậu quả xấu thậm chí gây ra thiệt hại đáng kể cho các hệ thống nhà máy và con người. Thiết lập một kê hoạch bảo trì thông thường, ngoài bất kỳ can thiệp bất thường nào, cho phép bạn kéo dài tuổi thọ của bất kỳ bộ phận nào trong số này, kể cả bộ lọc  Y

- Trên thực tế, bộ lọc y đóng vai trò trung tâm trong hệ thống vì chúng cho phép loại bỏ các hạt và tạp chất có trong chất lỏng. Các mắt lưới hiện tại thường được thiết kế có kích thước 400 - 500 micromet, các mắt lưới dày đặc hơn có thể không hiệu quả vì chúng nhạy cảm hơn với tắc nghẽn và gây ra giảm áp suất lớn hơn bao giờ hết. Chính vì điều này, việc bảo trì thường xuyên là vô cùng cần thiết. Việc thay thế và làm sạch các bộ lọc cho phép duy trì công suất lọc tuyệt vời bằng cách hạn chế các tác động xuống cấp có thể liên quan đến bản thân bộ lọc

- Vậy làm thế nào để biết được thời điểm để thực hiện việc bảo trì và vệ sinh, đó là đánh giá vào tổn thất áp suất và lưu lượng dòng chảy trong quá trình sử dụng đồng hồ đo áp suất và áp suất dòng chảy của lưu chất tại đầu vào và đầu ra của bộ lọc

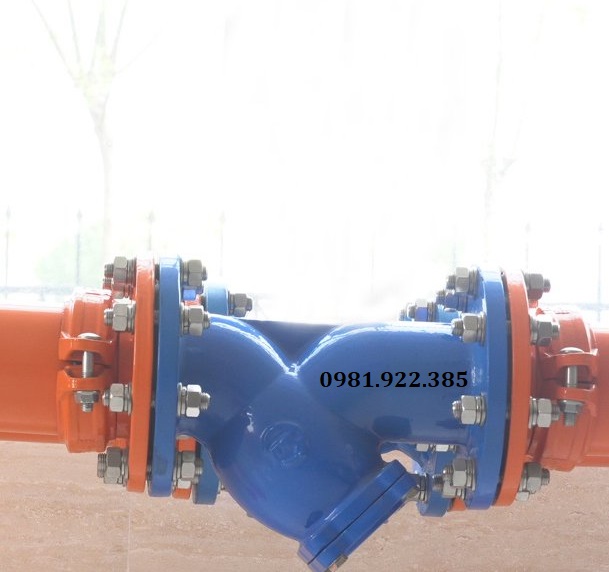

IX. Ứng dụng van lọc Y

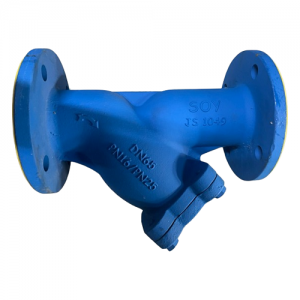

- Các ngành công nghiệp mà bộ lọc y được ứng dụng tốt nhất là những hệ thống cần được bảo vệ liên tục khỏi các mảnh vụn. Việc sử dụng phổ biến nhất cho sản phẩm lọc y là các ứng dụng liên quan đến hơi nước. Nhờ vào thiết kế của nó, bộ lọc không gặp khó khăn khi xử lý áp suất cao mà các ứng dụng hơi nóng chịu được

- Bộ lọc y cũng được ứng dụng trong các môi trường chất lỏng. Cát và sỏi là hai dạng hạt cực kỳ điển hình có nguy cơ làm hư hại rất lớn đối với các hệ thống chất lỏng. Khi được kết hợp với các ứng dụng xử lý nước, bộ lọc y hỗ trợ bảo vệ các thiết bị không bị tắc nghẽn hoặc tổn hại bởi các phần tử không mong muốn khác nhau

- Các môi trường khí và không khí cũng là một trong những ứng dụng hưởng lợi khi sử dụng bộ lọc y. Giống như các ứng dụng hơi nóng, khí tự nhiên cũng như khí nén đều có mức áp suất cao. Các ứng dụng này thường vận hành ở nhiệt độ cao, điều mà bộ lọc y có thể đáp ứng được

- Do có nhiều lĩnh vực và ứng dụng khác nhau mà bộ lọc y có thể sử dụng được, vật liệu và việc cá nhân hóa các bộ lọc này phải được ứng dụng trên cơ sở từng môi trường cụ thể. Ví dụ, thép cacbon vận hành tốt trong điều kiện nhiệt độ cao và áp suất đặc biệt, vì vậy chắc chắn sẽ dòng lọc y thép sẽ phù hợp cho các ứng dụng hơi nóng và áp suất cao.

- Ngành công nghiệp dầu khí sử dụng các bộ lọc y lớn để làm sạch hắc ín, nhựa đường và các vật liệu khác ra khỏi sản phẩm, từ xăng cho đến dầu thô. Các nhà máy lọc dầu sử dụng bộ lọc để tách các chất liệu độc hại ra khỏi hệ thống máy bơm vận hành nhà máy của họ

- Các tòa nhà thương mại đôi khi sử dụng bộ lọc y để giữ cho các tháp giải nhiệt và nồi hơi của họ không cho các chất bẩn vào nước

- Trong sản xuất thực phẩm, bộ lọc được sử dụng để loại bỏ các chất rắn như vỏ và bả khỏi nước trái cây. Ngoài ra bộ lọc còn được sử dụng để loại bỏ vón cục từ siro socola và sáp từ mật ong

- Trong tất cả ngành công nghiệp hiện nay và hơn thế nữa việc sử dụng bộ lọc y tạo nên một phần của quy trình làm sạch chất lỏng giúp sản phẩm tốt hơn

X. Các dòng van lọc Y phổ biến trên thị trường hiện nay

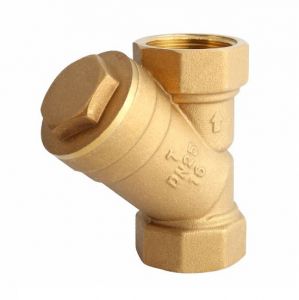

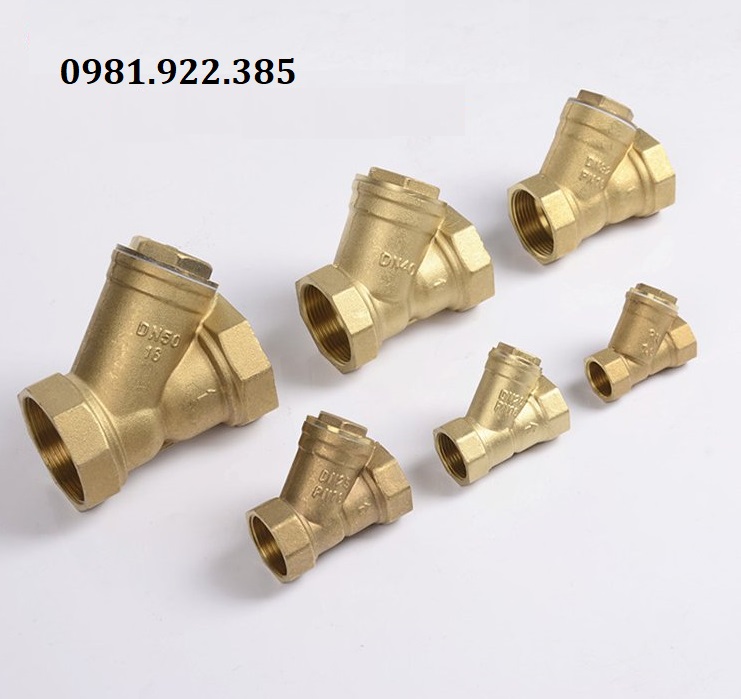

1. Lọc y đồng

Được chế tạo bằng chất liệu đồng, có thiết kế nhỏ gọn, an toàn với môi trường và người sử dụng, bộ lọc đồng thường được lắp đặt cho các đường ống cỡ nhỏ từ DN100 trở xuống, ứng dụng phổ biến trong các hộ gia đình, các khu chế biến, sản xuất có mức độ vừa và nhỏ. Van được kết nối với đường ống theo dạng lắp ren

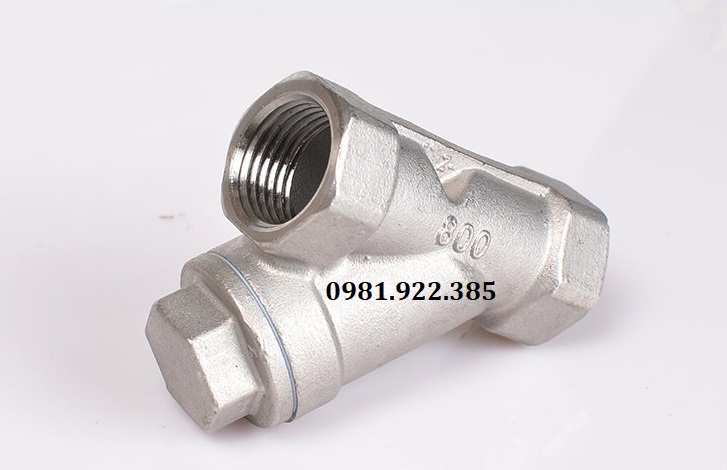

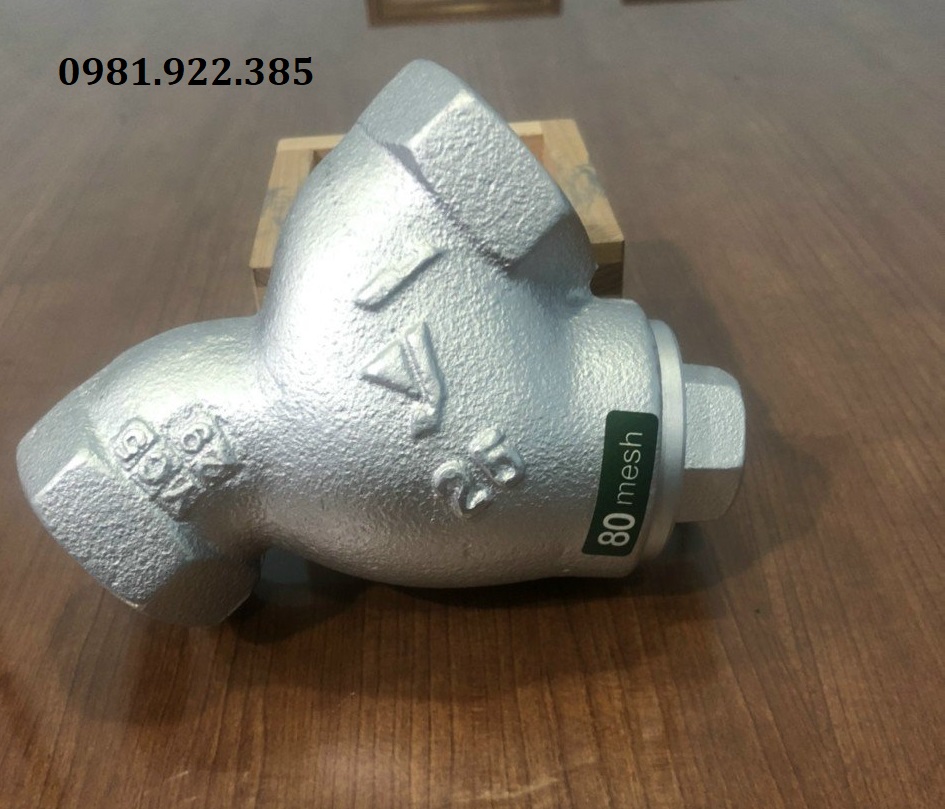

2. Lọc y inox

Được chế tạo từ chất liệu inox cao cấp có khả năng chống ăn mòn, chịu oxy hóa tốt, cùng với đó là đa dạng kích cỡ và kiểu kết nối nên được ứng dụng nhiều trong các lĩnh vực và ngành nghề khác nhau

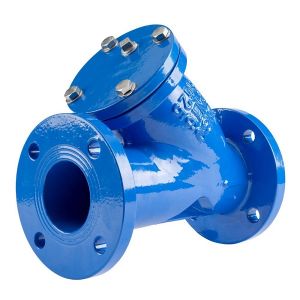

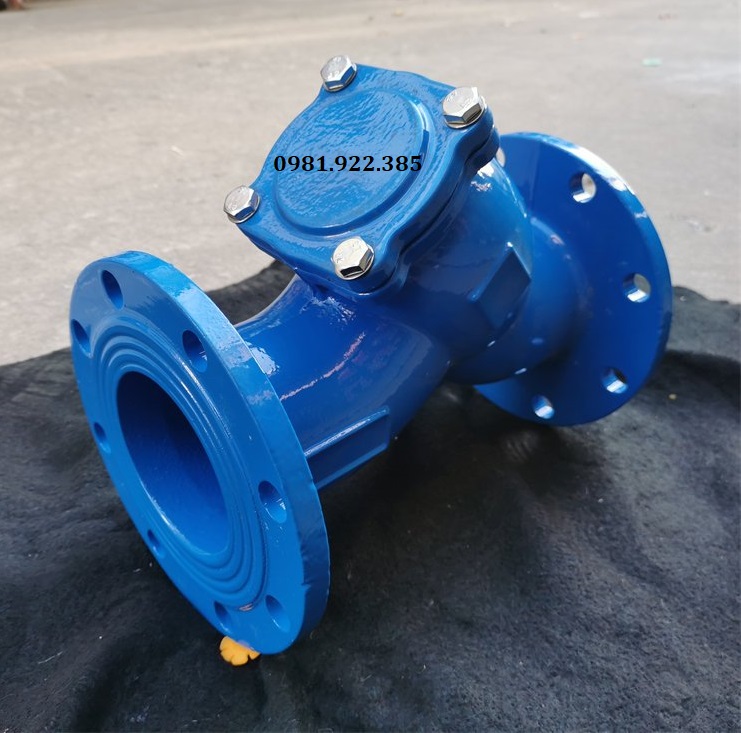

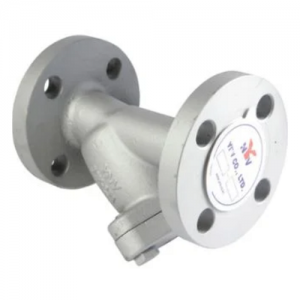

3. Lọc y gang

Thân van được đúc nguyên khối từ chất liệu gang xám có độ chắc chắn và độ bền cao khi sử dụng. Bố lọc gang thường được lắp đặt cho các hệ thống đường ống công nghiệp cỡ lớn từ DN50 trở lên. Bề ngoài thân van được phủ một lớp sơn Epoxy cao câp giúp van chống bụi bẩn và không bị ăn mòn khi lắp đặt ở môi trường ngoài trời

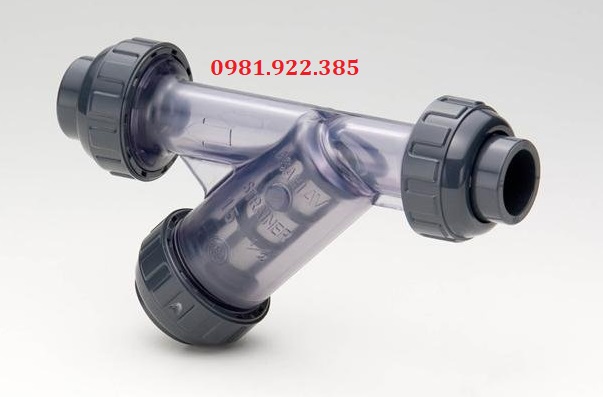

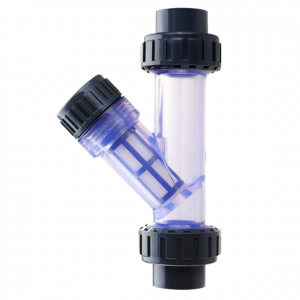

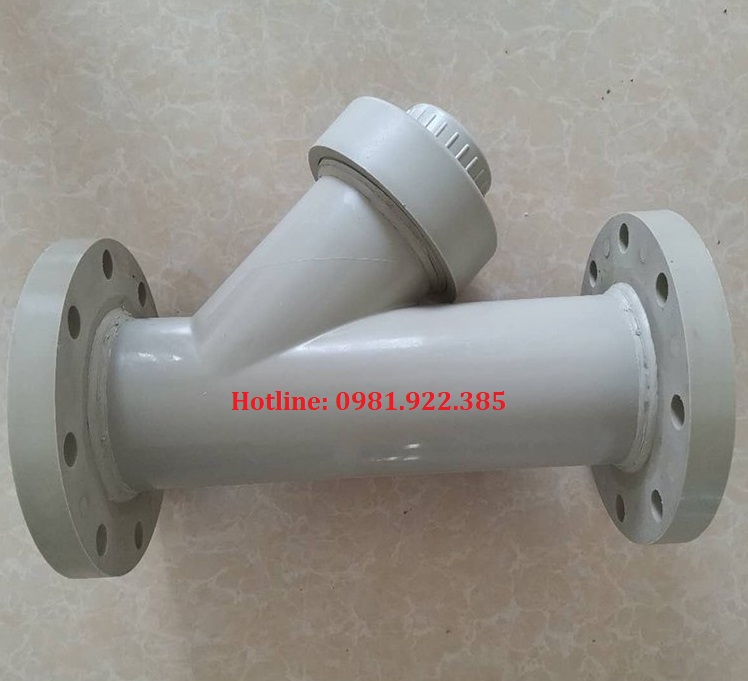

4. Lọc y nhựa

Đây là dòng lọc y có một số ưu điểm đặc biệt mà các bộ lọc kim loại như gang, đồng, inox không sử dụng được trong thời gian dài đó là hoạt động tốt trong môi trường hóa chất  có nồng độ cao, axit đậm đặc. van được chế tạo từ các chất liệu như nhựa PVC, UPVC, CPVC,... vì thế mà van có nhược điểm là không sử dụng được ở những môi trường có nhiệt độ và áp suất cao

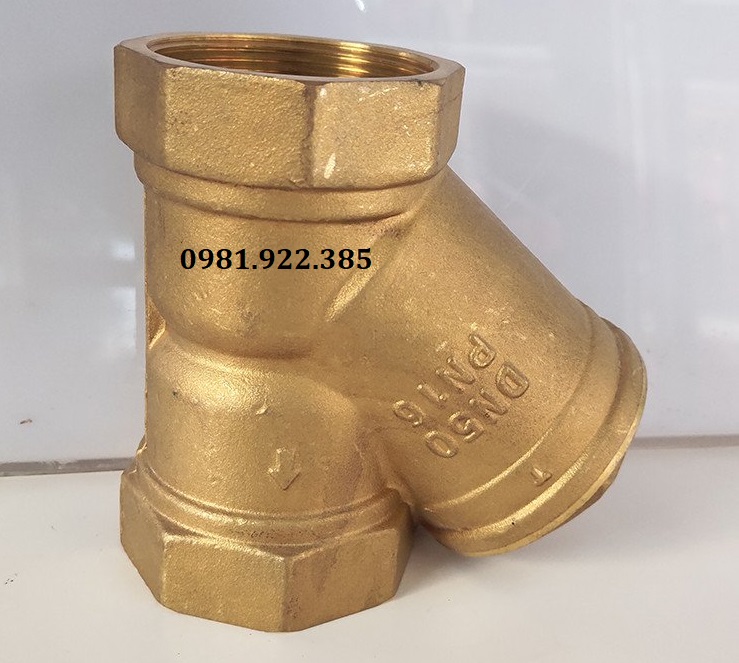

5. Lọc y nối ren

Đây là dòng sản phẩm được chế tạo từ các chất liệu như: nhựa, gang, đồng, inox, thường lắp đặt cho các hệ thống đường ống có kích thước vừa và nhỏ từ DN100 trở xuống. Lọc y nối ren có kích thước nhỏ gọn giúp cho việc vận chuyển và lắp đặt trở nên dễ dàng

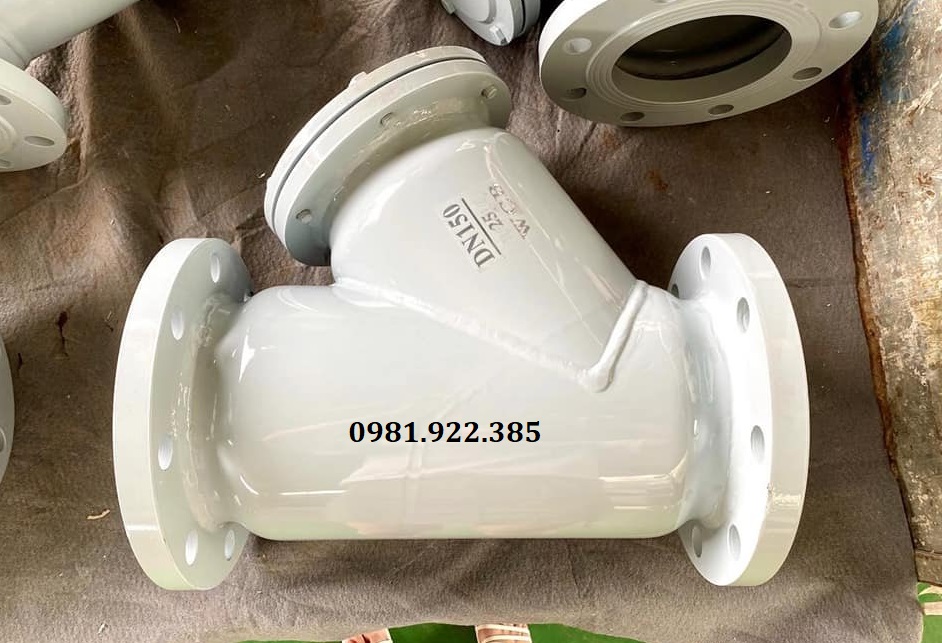

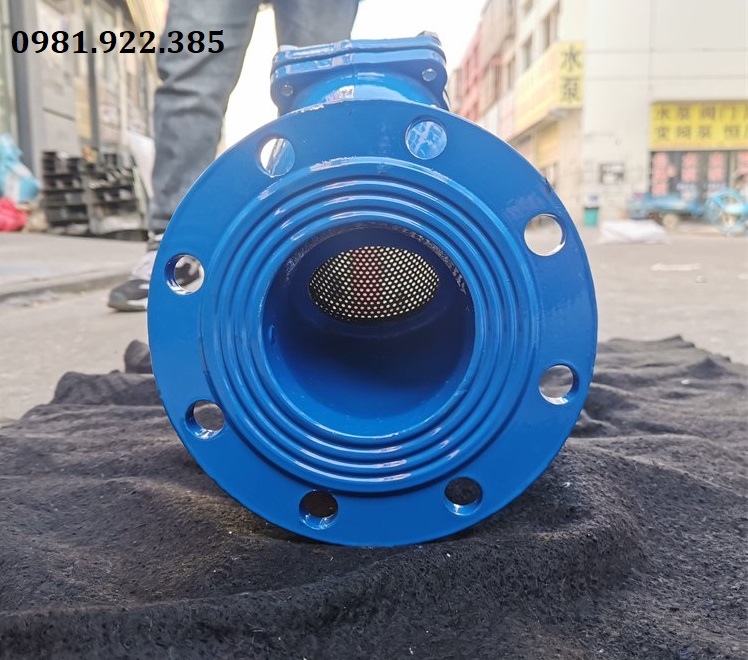

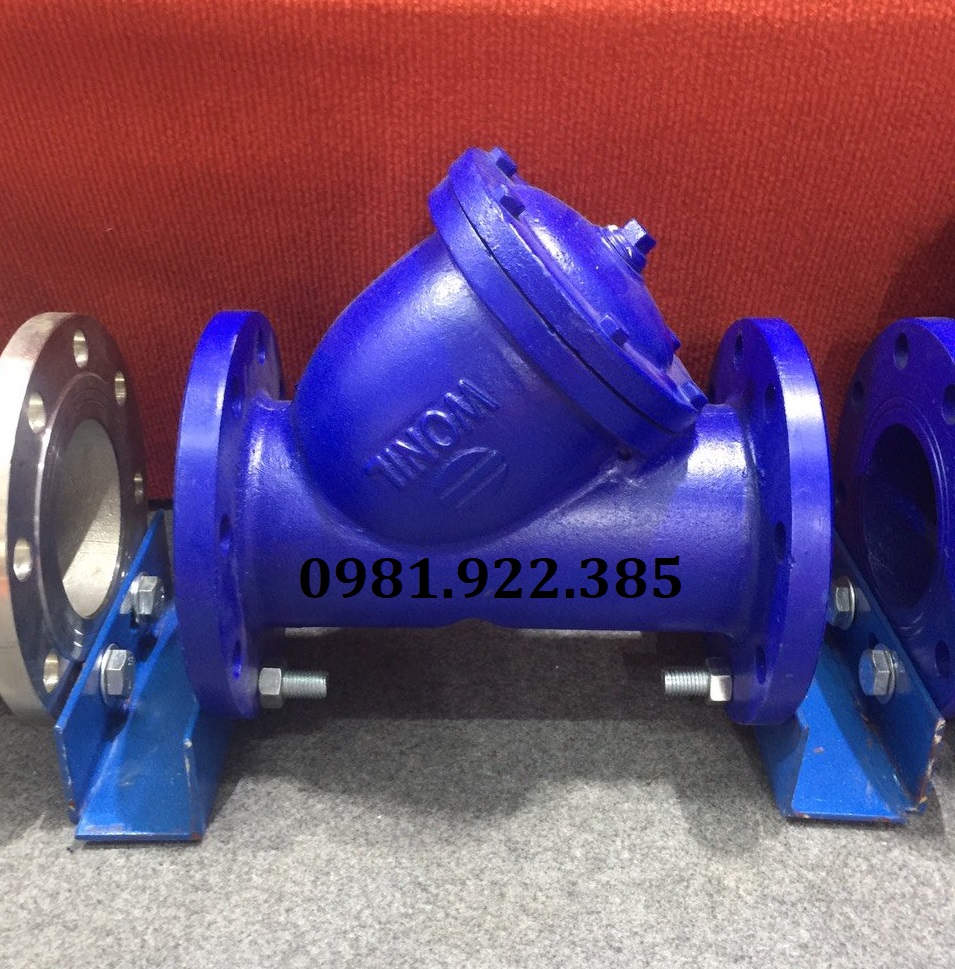

6. Lọc y mặt bích

Đối với các hệ thống có kích thước lớn và cần đảm bảo công suất làm việc cũng như cường độ và lưu lượng dòng chảy cao thì cần sử dụng bộ lọc y mặt bích để đảm bảo độ chắc chắn, ổn định và độ kín khít tuyệt đối trong quá trình vận hành hệ thống. Bộ lọc dạng lắp bích thường được sử dụng cho các hệ thống cấp thoát nước trong các trung tâm thương mại, khu chung cư, các nhà mát xử lý nước thải công nghiệp,...

XI. Địa chỉ cung cấp. Bảng giá và báo giá van lọc y

Thuận Phát hiện nay là đơn vị phân phối độc quyền dòng sản phẩm lọc y. Các sản phẩm bên chúng tôi cung cấp đều được sản xuất bằng công nghệ tiên tiến với những nguyên liệu chất lượng cao. Được nhập khẩu chính hãng từ Nhật Bản, Hàn Quốc, Đài Loan, Trung Quốc, Malaysia, Châu Âu,... Các sản phẩm đều được khách hàng của chúng tôi đánh giá cao, chất lượng tuyệt vời, trọng lượng nhẹ, độ hoàn thiện cao, chống ăn mòn tốt, thiết kế chắc chắn, dễ dàng lắp đặt với độ chính xác tuyệt đối. Sản phẩm của chúng tôi có nhiều thông số kỹ thuật khác nhau để đáp ứng mọi nhu cầu của khách hàng.

Quý khách có nhu cầu mua hàng hãy liên hệ trực tiếp với chúng tôi để được tư vấn hỗ trợ về sản phẩm cũng như nhận được báo giá mới nhất về sản phẩm. Ngoài bộ lọc y chúng tôi còn cung cấp các dòng van công nghiệp khác như: Van cổng, van cầu, van bi, van bướm, van một chiều, van bẫy hơi, van bi điều khiển khí nén. Tất cả đều là hàng được nhập khẩu trực tiếp vì vậy sản phẩm sẽ có mức giá hợp lí cùng với đó là chất lượng sản phẩm tốt nhất thị trường hiện nay
