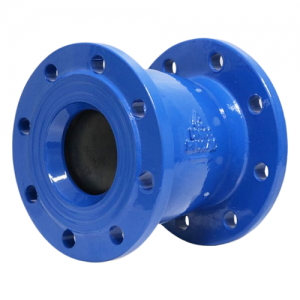

Van một chiều

I. Tìm hiểu van một chiều là gì?

Van một chiều là một sản phẩm dùng lắp đặt trên hệ thống đường ống, được các nhà sản xuất thiết kế với mục đích dùng để điều hướng dòng chảy của lưu chất đi theo một hướng nhất định và ngăn không cho lưu chất di chuyển ngược lại các hệ thống máy bơm khi có sự cố tụt áp xảy ra đột ngột. Tránh tình trạng hư hại đường ống và các thiết bị máy bơm do dòng chảy ngược gây ra

Van một chiều là một trong số ít dòng van công nghiệp vận hành hoàn toàn tự động nhờ vào áp lực đẩy của dòng chảy, mà không cần tới tác động của con người hay các nguồn năng lượng bên ngoài như (khí nén, năng lượng điện) để hỗ trợ điều khiển đóng mở

Van một chiều được thiết kế đa dạng mẫu mã như van một chiều lá lật, van một chiều cánh bướm, van một chiều lò xo, van một chiều chữ ngã,... để sử dụng cho nhiều ứng dụng và mục đích từ dân sinh đến các ngành công nghiệp chế biến và sản xuất.

Hiện tại Thuận Phát là đơn vị chuyên phân phối và cung cấp các dòng van một chiều DN15 - DN1500, được nhập khẩu trực tiếp từ Hàn Quốc, Nhật Bản, Đài Loan, Trung Quốc, Malaysia, Italia, Châu Âu. Cam kết hàng chính hãng, đầy đủ giấy tờ kiểm định, hỗ trợ giao hàng và lắp đặt trên toàn quốc. Bảo hành chính hãng lên đến 12 tháng

II. Cấu tạo và nguyên lý hoạt động van một chiều

Mỗi dòng van một chiều đều có cấu tạo khác nhau để có thể phù hợp sử dụng cho các ứng dụng khác nhau. Nhưng hầu hết các dòng van một chiều đều có cấu tạo và nguyên lý hoạt động khá giống nhau

Dưới đây cùng chúng tối tìm hiểu về cấu tạo và nguyên lý hoạt động chung của dòng van một chiều

1. Cấu tạo van một chiều

Van một chiều có cấu tạo gồm 6 bộ phận chính để tạo nên một sản phẩm hoàn chỉnh gồm: Thân van, đĩa van, nắp đậy, trục ty, gioăng làm kín và lò xo

A. Thân van

Là bộ phận lớn nhất của van có nhiệm vụ quan trọng là liên kết và giúp bảo vệ các bộ phận còn lại của van khỏi các tác động từ bên ngoài. Thân van được chế tạo từ đa dạng chất liệu như: Gang, đồng, nhựa, thép, inox giúp khách hàng có thêm nhiều sự lựa chọn sao cho phù hợp với hệ thống của mình

B. Đĩa van

Đây là bộ phận có nhiệm vụ đóng mở chính giúp các lưu chất đi qua van và ngăn chảy ngược về hệ thống bơm. Là phận tiếp xúc trực tiếp với lưu chất nên thông thường được các nhà sản xuất làm bằng chất liệu thép, inox hoặc gang bọc cao su để hạn chế ăn mòn và oxi hóa khi hoạt động lâu dài trong môi trường hóa chất

C. Nắp đậy

Chất liệu sản xuất nắp đậy cũng trùng với chất liệu của thân van như: gang, đồng, inox,... Nắp đậy được thiết kế với mục đích chính đó là dùng để mở ra để kiểm tra và thay thế các bộ phận bên trong một cách dễ dàng khi van xảy ra sự cố hỏng hóc.

D. Trục ty

Dùng để cố định đĩa van và thân van lại với nhau thông qua một bản lề, giúp van hoạt động ổn định hơn

E. Gioăng làm kín

Được làm bằng EPDM có độ cứng cáp cao hoặc cao su có độ mềm, dẻo, đàn hồi tốt. Phù hợp sử dụng được cho cả nước sạch và nước thải. Chức năng chính của gioăng là làm kín ngăn lưu chất rò rỉ ngược về hệ thống bơm và giảm độ ồn của van khi làm việc

F. Lò xo

Thường được làm bằng chất liệu thép không gỉ, có nhiệm vụ giữ và cố định đĩa van luôn ở trạng thái đóng và mở khi cần thiết

2. Nguyên lý hoạt động van một chiều

Van một chiều có nguyên lý hoạt động khá đơn giản. Van được điều khiển đóng mở hoàn toàn tự động nhờ vào áp lực đẩy của dòng chảy lưu chất. Cụ thể, đĩa van luôn đóng ở trạng thái bình thường. Khi chúng ta cấp lưu chất vào đường ống, dưới áp lực đẩy của dòng chảy sẽ tác động trực tiếp lên đĩa van, khi áp lực dòng chảy thắng được trọng lượng của đĩa van và lực đẩy của lò xo thì đĩa van sẽ bị đẩy ngược về phía sau tạo khe hở cho dòng chảy lưu chất đi qua. Áp lực của dòng chảy càng mạnh thì độ mở của đĩa van càng lớn.

Khi ngừng cấp lưu chất vào đường ống, áp lực đẩy sẽ yếu dần và không còn đủ lực để tác động lên đĩa van. Lúc này và dưới sức ép của lò xo và áp lực đẩy của dòng chảy ngược đĩa van sẽ tự động quay về vị trí đóng ban đầu, ngăn lưu chất đi ngược trở lại, giúp bảo vệ đường ống và các thiết bị bơm của các bạn không bị hư hỏng do dòng chảy ngược gây ra đến mức tối đa

Để hiểu rõ hơn về cấu tạo và nguyên lý hoạt động của van một chiều mời các bạn tham khảo video dưới đây:

III. Thông số kỹ thuật van một chiều

*Thông số kỹ thuật chung của dòng van một chiều

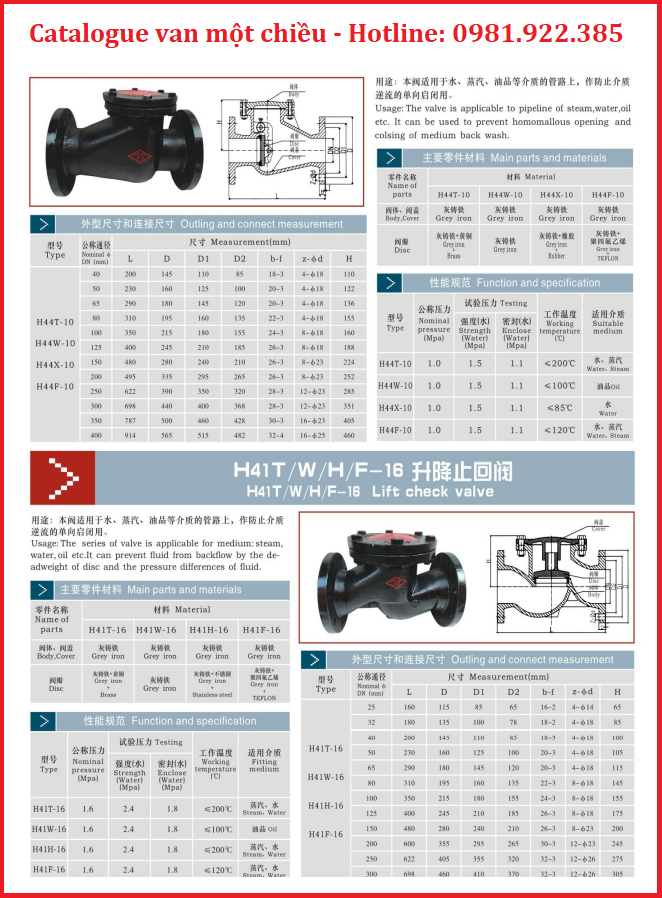

IV. Hình ảnh, catalogue van một chiều

Tìm hiểu thêm một số thiết bị công nghiệp khác

• Van bướm điều khiển điện
• Van lọc y
• Van cầu điều khiển khí nén

V. Phân loại van một chiều

1. Phân loại theo kiểu thiết kế

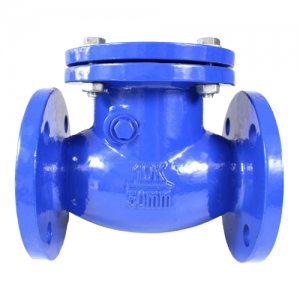

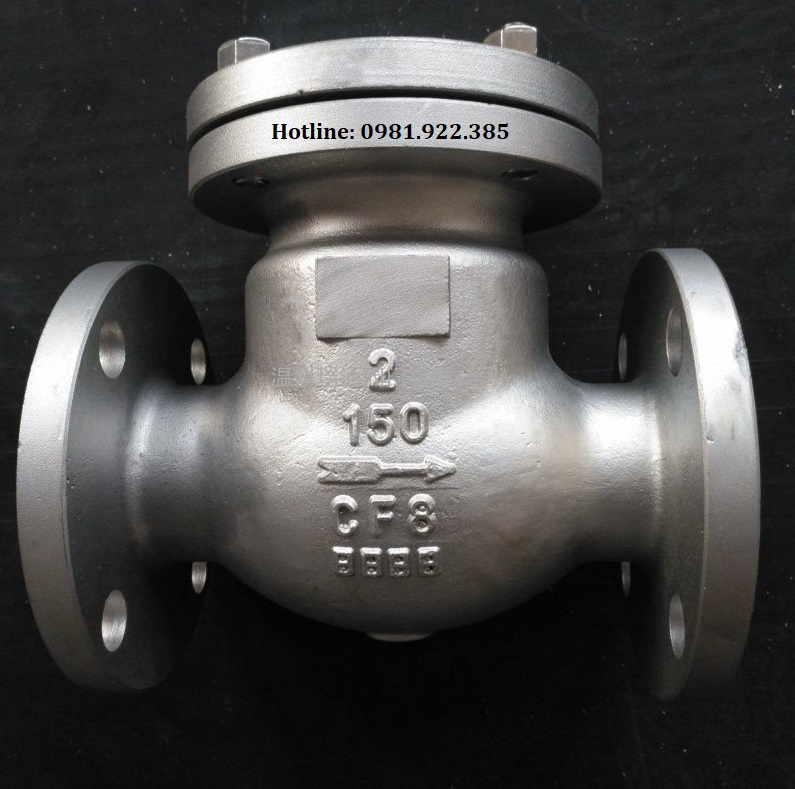

a. Van một chiều lá lật

Đây là dòng van có cấu tạo chung của van một chiều nhưng có thiết kế lá van có thể lật lên lật xuống quanh một trục nên được gọi là van một chiều lá lật. Kiểu thiết kế cánh van có thể lật nghiêng góc nên hoạt động rất linh hoạt. Đây là dòng van được ứng dụng phổ biến, phù hợp lắp đặt cho các hệ thống có phương nằm ngang

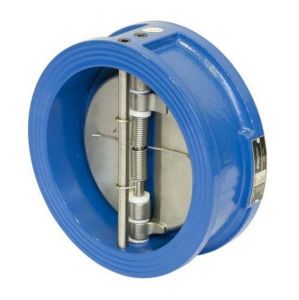

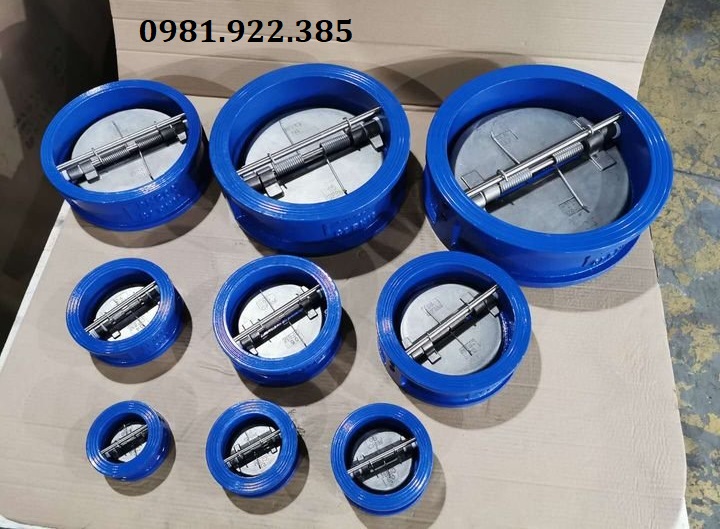

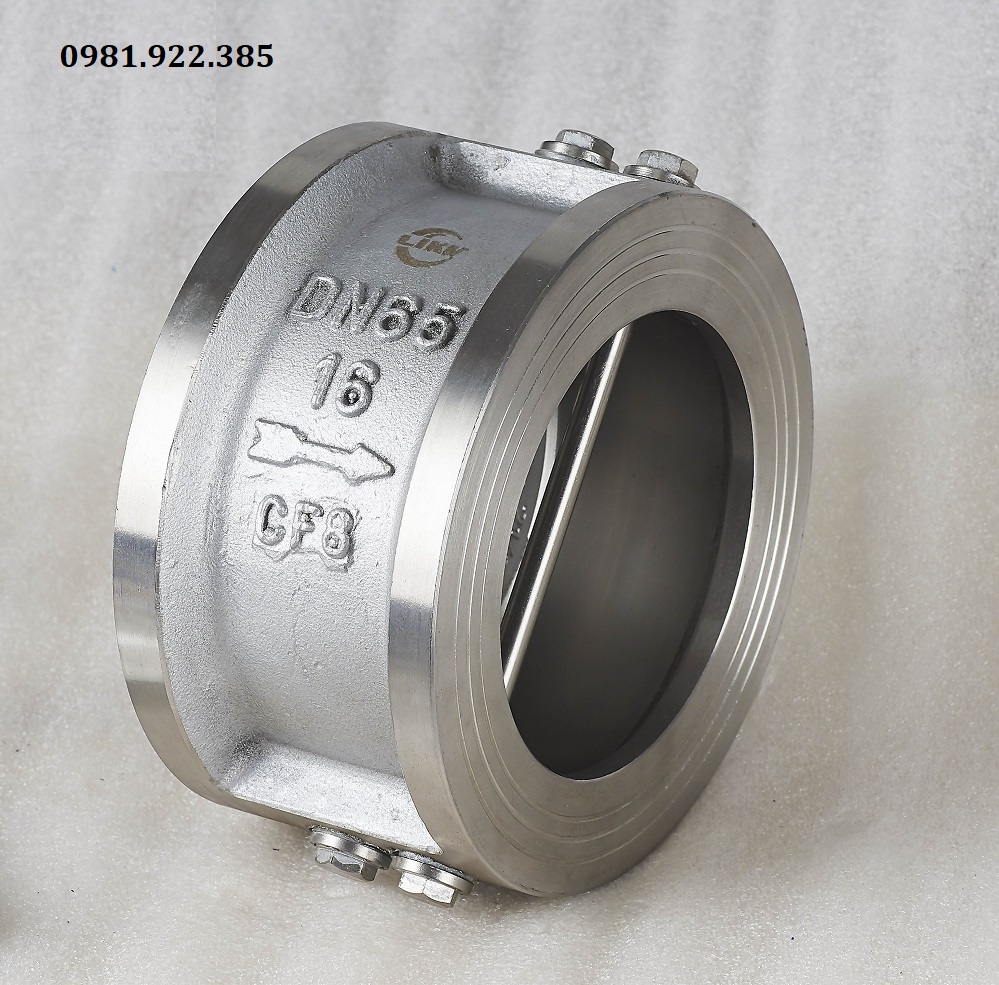

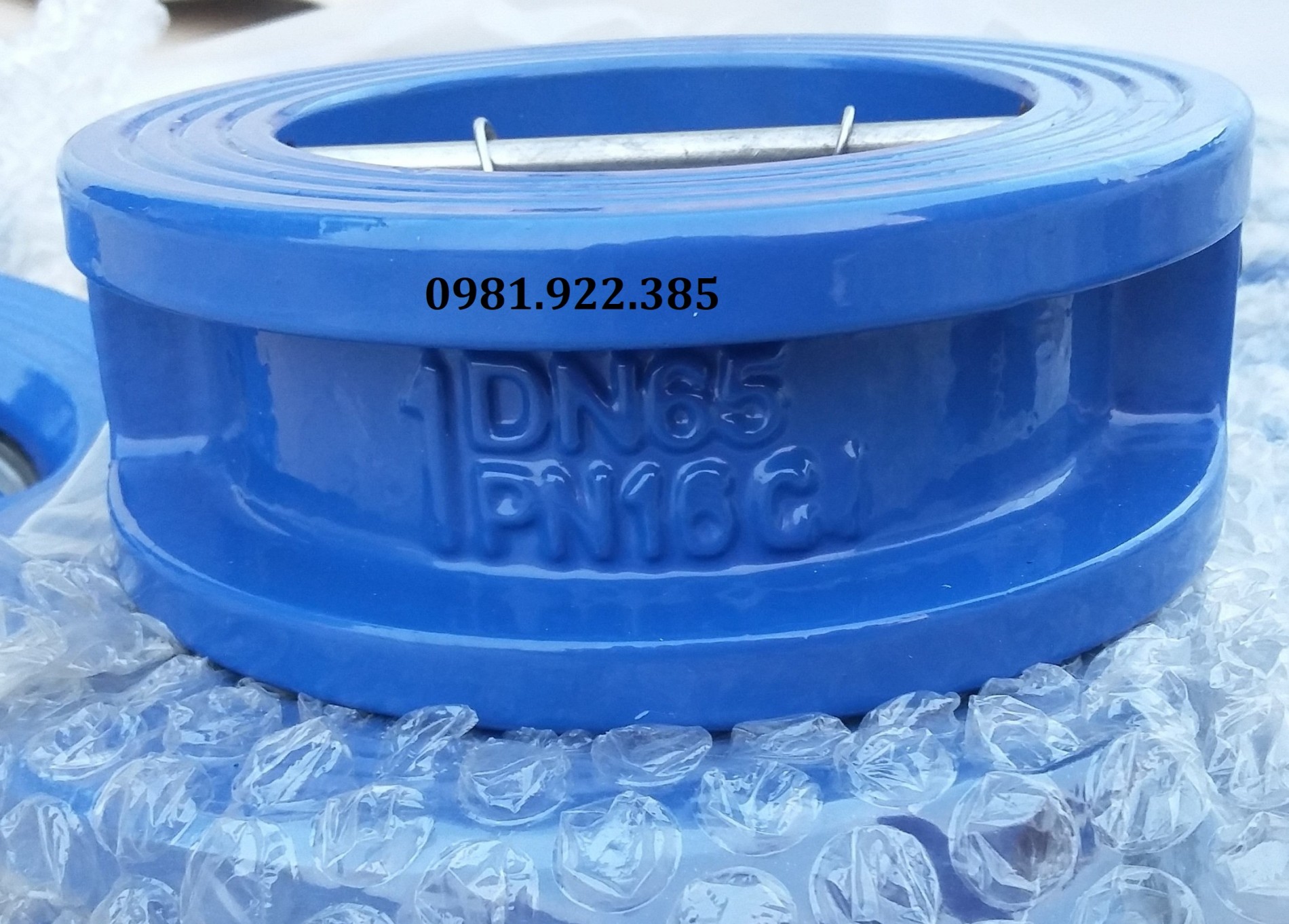

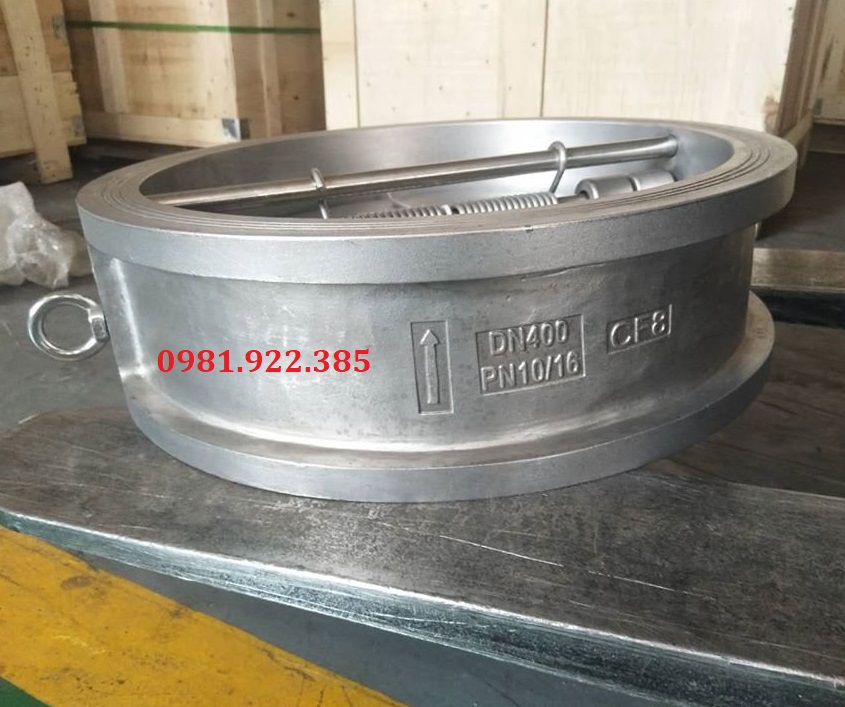

b. Van một chiều cánh bướm

Van cũng vận hành đóng mở hoàn toàn tự động nhờ vào áp lực đẩy của dòng chảy mà không cần trợ giúp của các thiết bị hỗ trợ hay tác động của con người. Van tự động mở khi lưu chất đi qua và khi lưu chất ngừng đi qua đột ngột do hệ thống gặp sự cố tụt áp suất thì van sẽ tự động đóng lại.

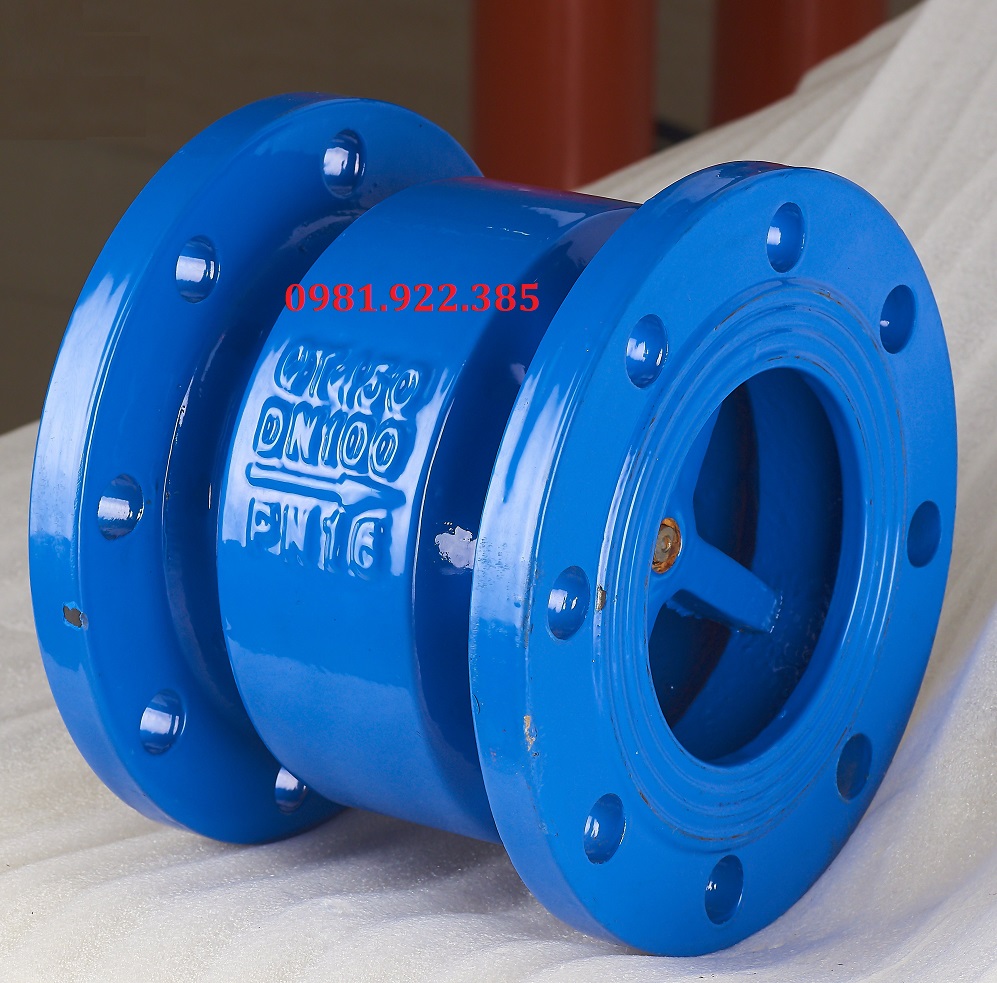

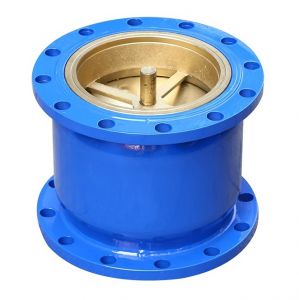

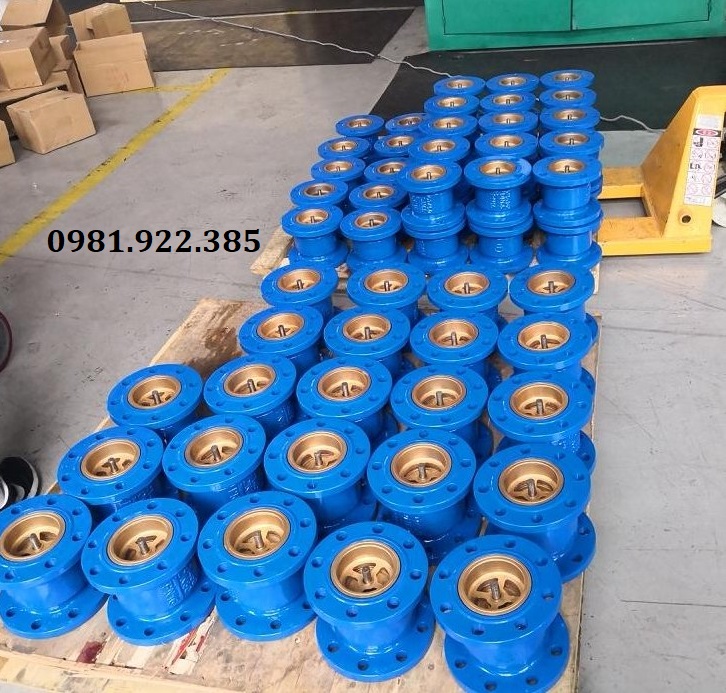

c. Van một chiều lò xo

Van một chiều lò xo là dòng sản phẩm sử dụng vào lực đàn hồi của lò xo để giữ van luôn ở trạng thái đóng khi không có lưu chất đi qua van. Van thích hợp ứng dụng cho những đường ống lắp đặt theo phương thẳng đứng. Van có nhiều ưu điểm như độ bền cao, đa dạng mẫu mã, chất liệu sản xuất, giá thành rẻ hơn so với các dòng van thông thường giúp giảm đáng kể chi phí đầu tư

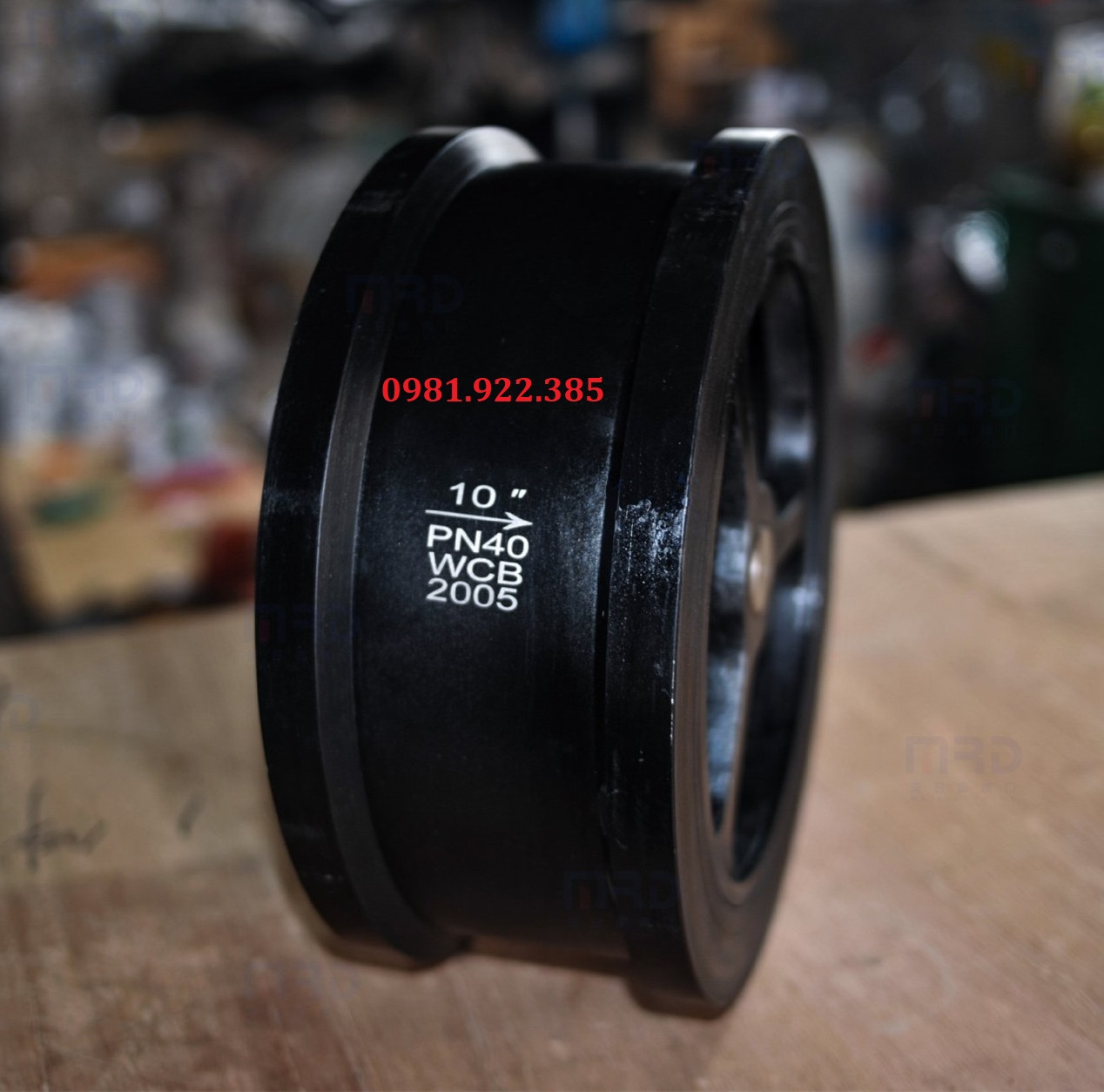

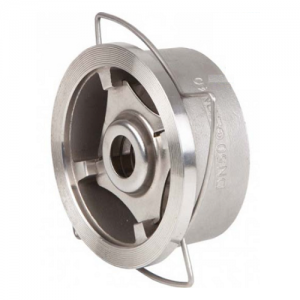

d. Van một chiều đĩa cối

Là dòng van chuyên sử dụng cho các hệ thống khí nén. Van được đúc toàn thân bằng chất liệu inox 304, 316, thường được lắp đặt cho các hệ thống đường ống vừa và nhỏ. Ưu điểm của van một chiều cối là gọn nhẹ, lắp đặt được cho nhiều hệ thống theo nhiều phương từ nằm ngang đến phương thẳng đứng đều có thể hoạt động một cách ổn định

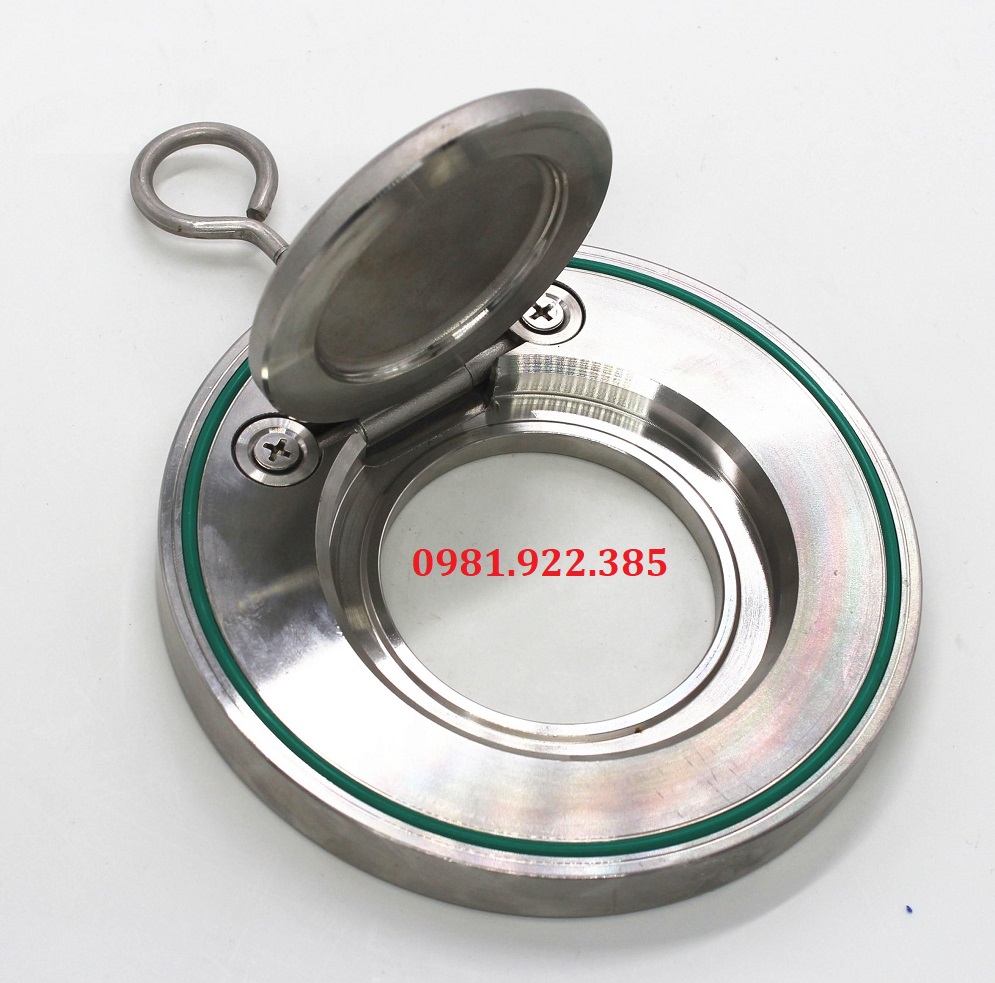

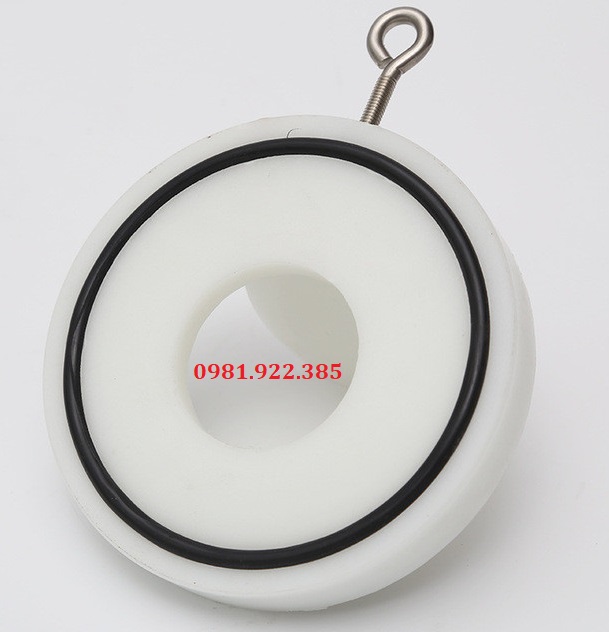

e. Van một chiều đĩa treo

Van một chiều đĩa treo hay còn được biết đến với các tên gọi khác như van một chiều treo, van một chiều lá lật đĩa treo. Van thường được chế tạo bằng các chất liệu quen thuộc như nhựa PVC, UPVC hoặc inox 304, 316. Có thiết kế khá đơn giản bao gồm thân van, đĩa van, trục ngang và một móc treo giúp giảm trọng lượng của van tác động lên đường ống. Van có thiết kế khá mỏng phù hợp lắp đặt cho những hệ thống có không gian hẹp

2. Phân loại theo chất liệu chế tạo

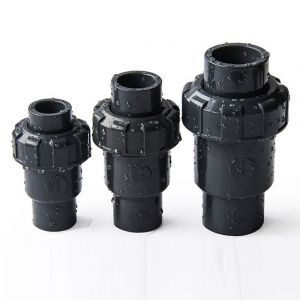

a. Van một chiều nhựa

Là thiết bị được làm hoàn toàn từ nhựa. Có chất lượng tiêu chuẩn PVC, UPVC, CPVC là những vật liệu có độ bền cao, chống ăn mòn cực kỳ tốt. Van thường được ứng dụng cho các hệ thống có nguồn lưu chất hóa học, axit và dung môi. Không phù hợp sử dụng cho các hệ thống có nhiệt độ và áp suất cao. Thiết bị này có giá thành tương đối cao tùy thuộc vào chất liệu và kích cỡ của từng loại van

b. Van một chiều gang

Van được cấu tạo với chất liệu toàn thân như gang cầu, gang xám. Van có ưu điểm là có giá thành tương đối rẻ so với các dòng van cùng loại. Chất liệu gang an toàn sử dụng và thân thiện với nhiều nguồn lưu chất hiện nay

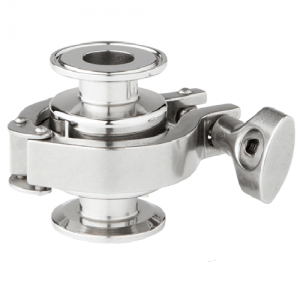

c. Van một chiều inox

Đây là tên gọi chung của các dòng van một chiều được chế tạo từ chất liệu inox toàn thân, sản phẩm được các nhà sản xuất thiết kế với mục đích sử dụng cho các hệ thống có độ nóng và áp suất cao. Ngoài ra van còn được ứng dụng cho các hệ thống hóa chất có độ ăn mòn cao mà các vật liệu khác không đáp ứng được. Vì thế mà van có giá thành tương đối cao, bù lại van có chất lượng cao và tuổi thọ sử dụng lâu dài

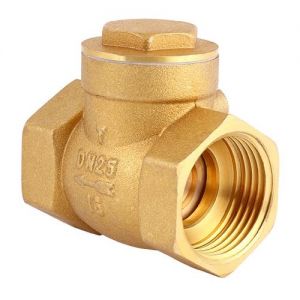

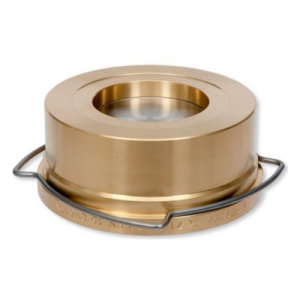

d. Van một chiều đồng

Sản phẩm được đúc nguyên chiếc bằng chất liệu đồng, thường được lắp đặt cho các đường ống vừa và nhỏ theo dạng nối ren. Van được nhận biết khá dễ dàng bởi màu vàng óng được phủ toàn thân. Van thường được sử dụng cho hệ thống nước sạch và nước thải thông thường.

3. Phân loại theo kiểu kết nối

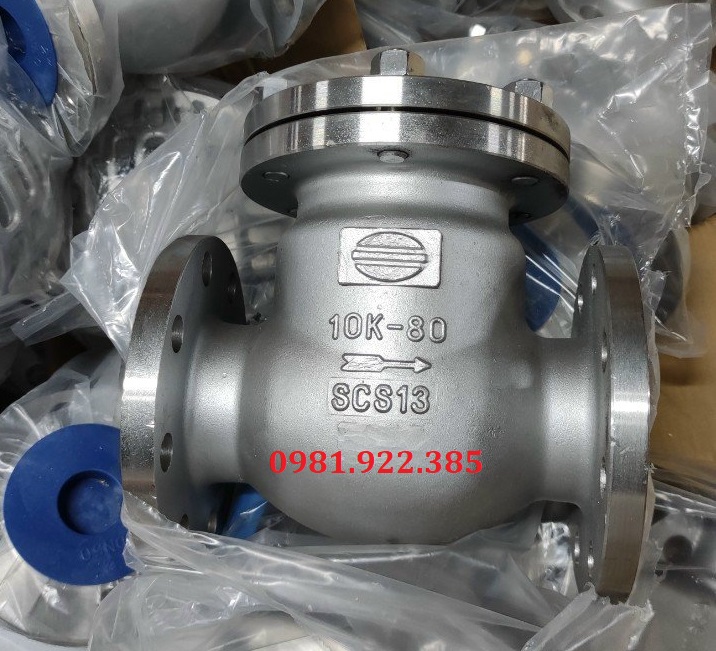

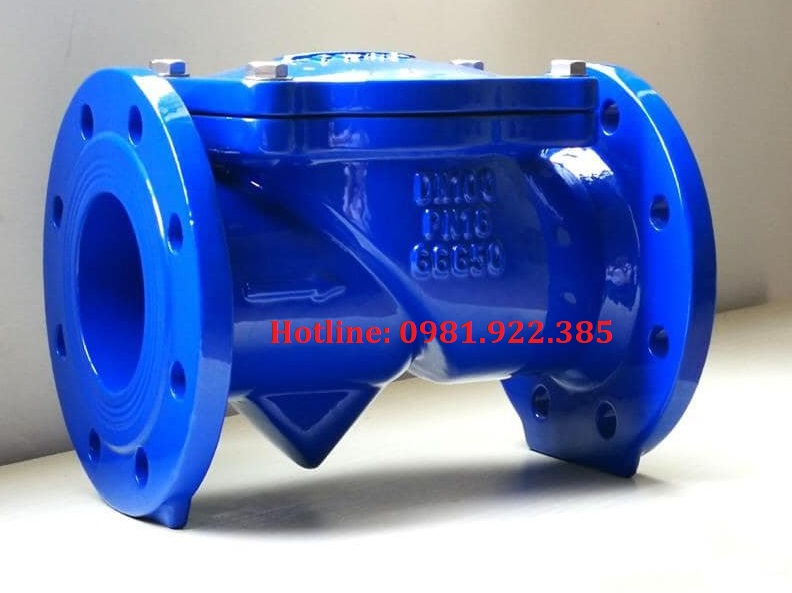

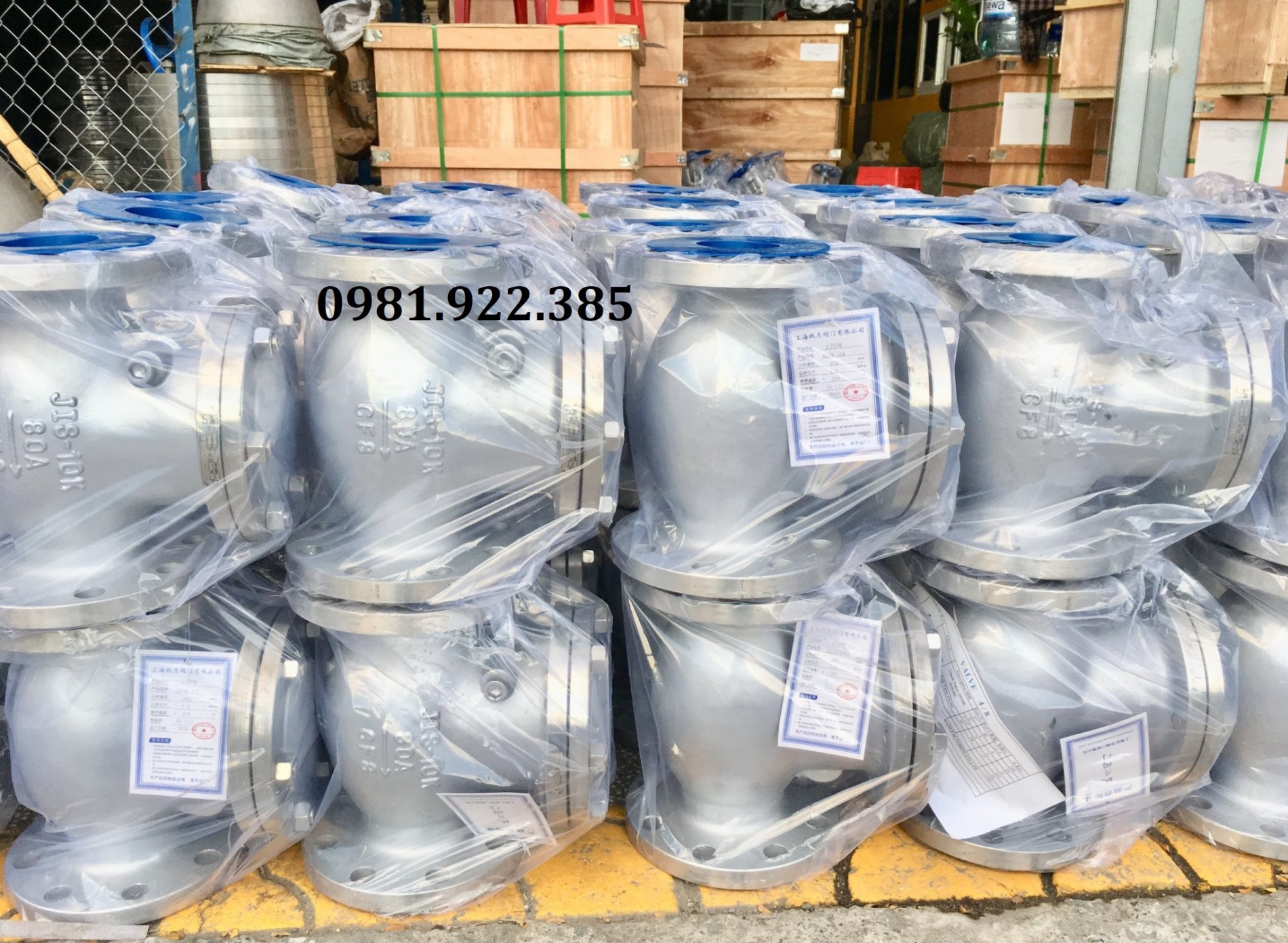

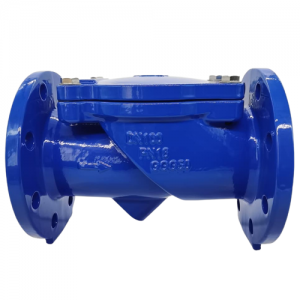

a. Van một chiều mặt bích

Đây là một thiết bị có hai đầu kết nối với hệ thống đường ống bằng mặt bích với tiêu chuẩn BS, DIN, ANSI, JIS, tạo độ chắc chắn van kiên cố khi đưa vào vận hành. Van thường được lắp đặt cho các đường ống có kích thước từ DN50 trở lên. Các đường ống lớn cần độ bám chắc cao.

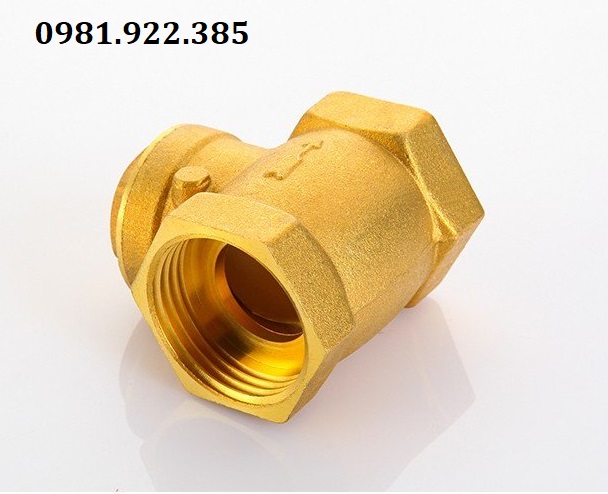

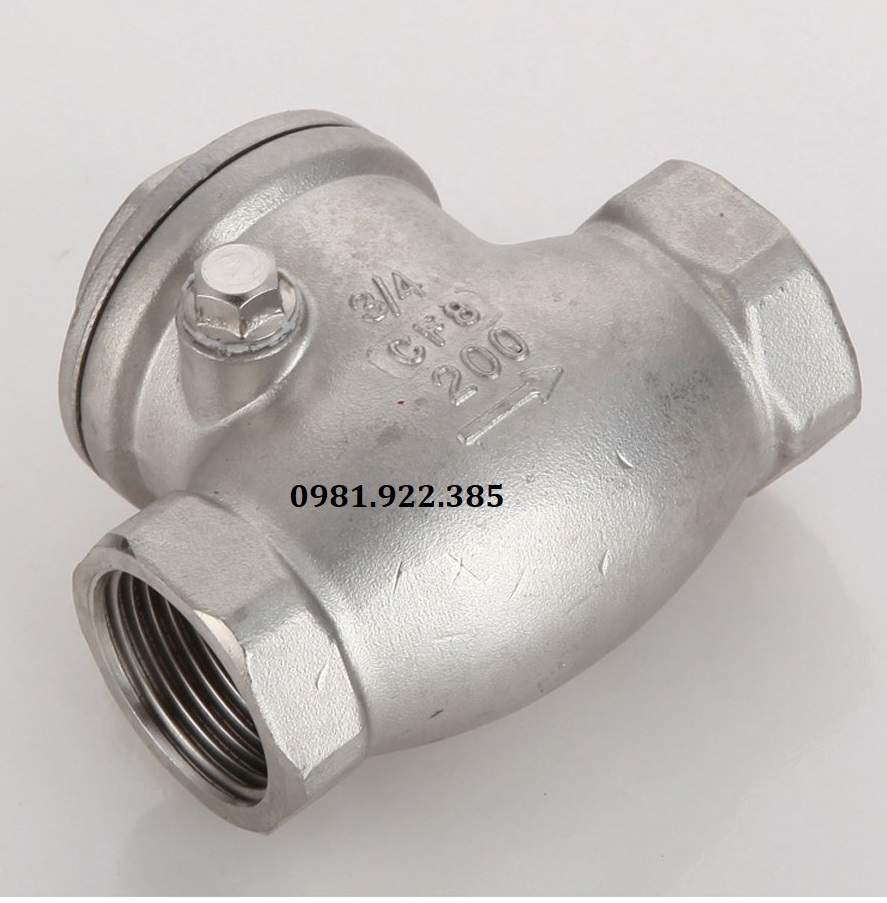

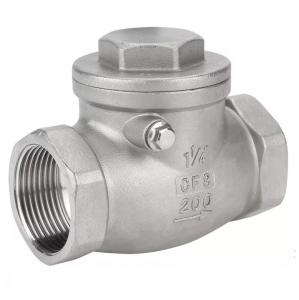

b. Van một chiều nối ren

Đây là dạng kết nối thông dụng, thường được sử dụng nhiều trong các hệ thống đường ống dân sinh. Van có ưu điểm là thiết kế nhỏ gọn, trọng lượng nhẹ giúp việc vận chuyển và lắp đặt trở nên dễ dàng. Van có ưu điểm là ít cần bảo dưỡng, chi phí đầu tư thấp

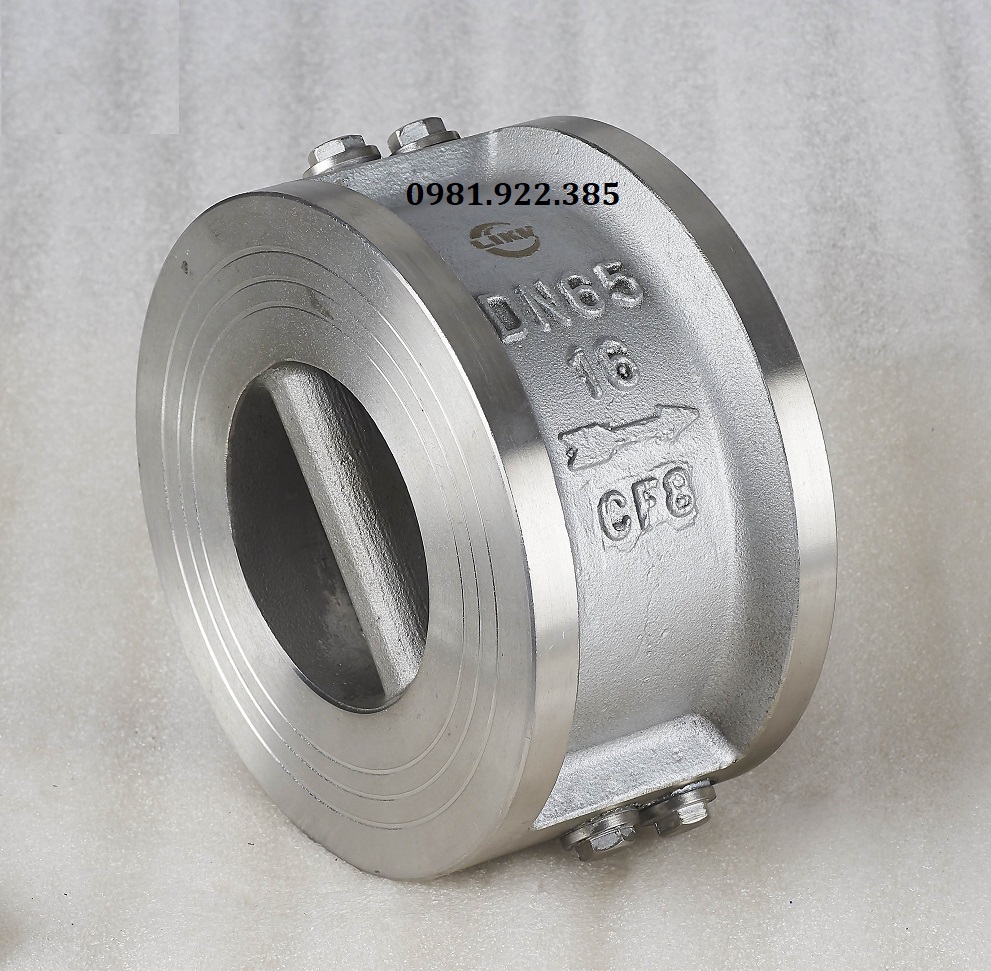

c. Van một chiều kẹp Wafer

Thường được sử dụng trong các đường ống có kích thước vừa và nhỏ với kiểu kết nối dang ép, tức là đặt van ở giữa kết nối với đường ống mặt bích, bắt chặt lại với nhau bằng các bulong. Ưu điểm của van là khá gọn nhẹ, lắp đặt dễ dàng và độ bám chắc chắn. Thích hợp sử dụng cho những hệ thống yêu cầu về không gian nhỏ hẹp

VI. Ứng dụng van một chiều

Van một chiều là một sản phẩm đóng vai trò quan trọng trong việc kiểm soát dòng chảy, chỉ cho phép dòng chảy đi theo một hướng nhất định và ngăn lưu chất chảy ngược về hệ thống máy bơm. Đây là một thiết bị không thể thiếu đối với các đồ dùng gia dụng như máy giặt, máy rửa bát và trong các ngành công nghiệp khác nhau như hệ thống khí đốt, nồi hơi, lò nung giúp bảo vệ hệ thống không bị hư hỏng do dòng chảy ngược gây ra và tăng tuổi thọ sử dụng. Sau đây là một số ứng dụng tiêu biểu của dòng van một chiều, mời các bạn tham khảo

1. Ứng dụng van một chiều trong hệ thống máy bơm nước

Đây là ứng dụng phổ biến và thường gặp nhất của dòng van một chiều. Van thường được lắp đặt ở vị trí đầu máy bơm để giữ nước mồi cho máy bơm trong trường hợp máy bơm ngừng hoạt động. Ngoài ra van còn được ứng dụng để ngăn dòng chảy ngược từ hệ thống hạ lưu khi tắt máy bơm, giảm nhẹ tình trạng búa nước

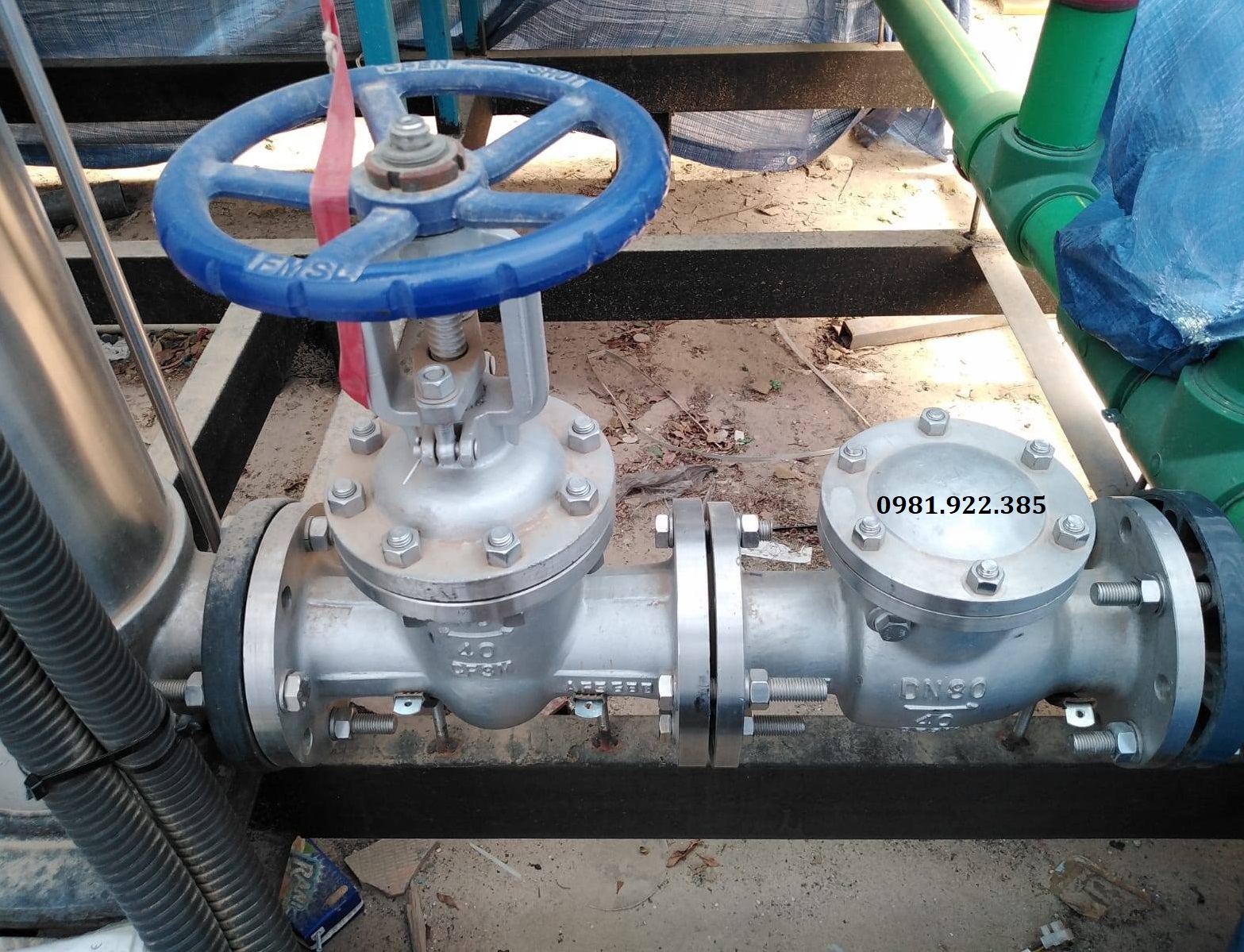

2. Ứng dụng van một chiều trong hệ thống cấp, thoát nước

Van được lắp đặt trong các hệ thống đường ống cấp, thoát nước trong các khu chung cư, khu công nghiệp,... với mục đích chính là cấp nguồn nước sạch và đẩy nguồn nước thải đi theo hai hướng khác nhau. Tránh tình trạng nguồn nước ô nhiễm chảy ngược vào đường ống cung cấp nước sinh hoạt

3. Ứng dụng van một chiều trong hệ thống thủy lực

Đây là một thiết bị tiêu biểu trong hệ thống thủy lực, cho phép dòng dầu chảy theo một hướng nhất định và chặn dòng chảy của dầu theo hướng ngược lại. Có thể xem van một chiều như một bộ điều khiển áp suất trong hệ thống thủy lực

4. Ứng dụng van một chiều trong hệ thống HVAC

Van được ứng dụng nhiều trong các hệ thống HVAC ở các trung tâm, tòa nhà lớn. Ở đây việc sử dụng van một chiều là rất cần thiết để giữ nước trong đường ống và đảm bảm rằng chất làm mát không xả ngược xuống

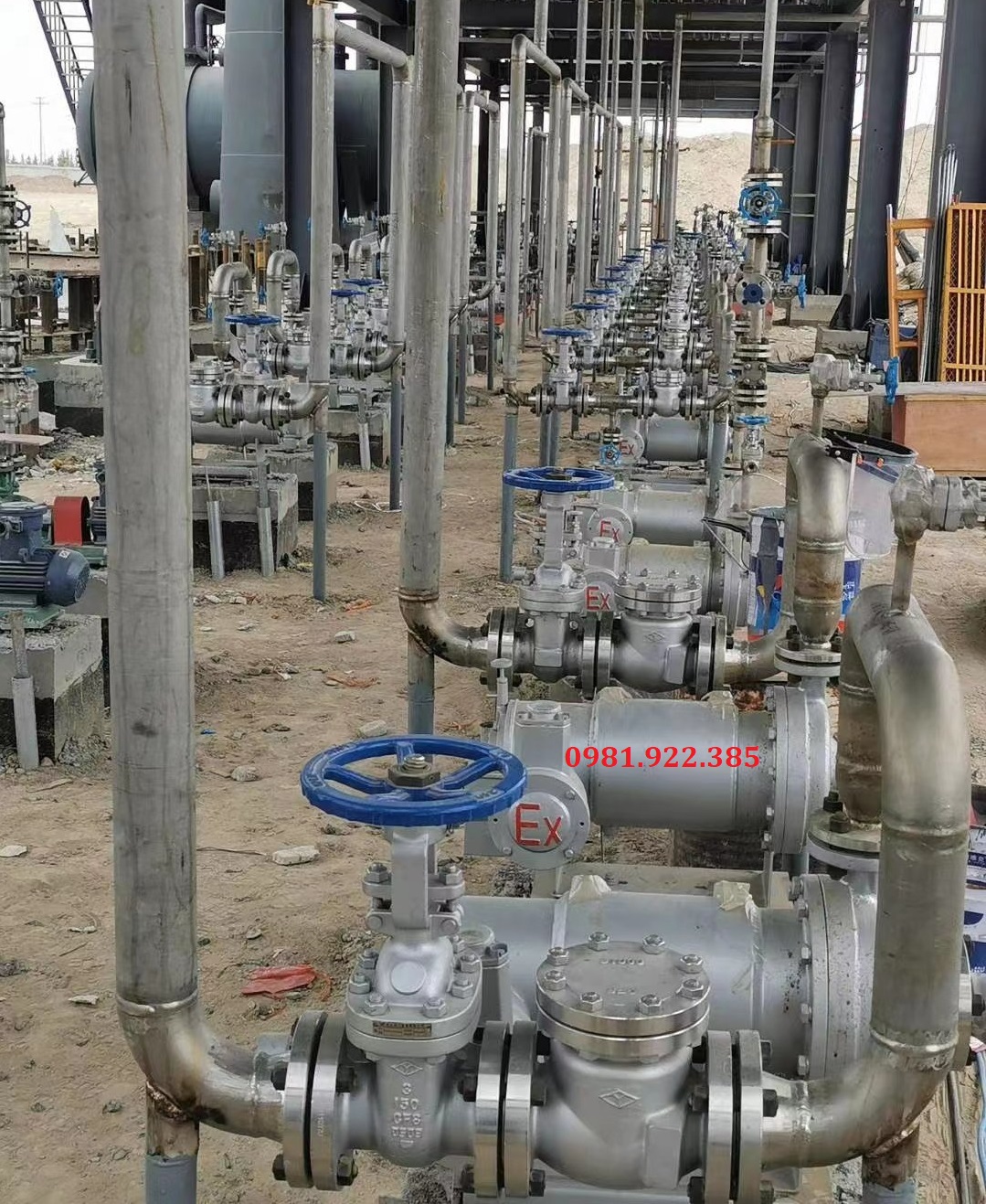

5. Ứng dụng van một chiều trong hệ thống khí nén

Thường được gọi đơn giản là van khí một chiều, cho phép dòng khí đi vào và ngăn chúng thoát ra ngoài. Được ứng dụng phổ biến trong các máy nén khí, giúp máy nén giữ áp suất ở một số bộ phận và khử áp suất ở các bộ phận khác. Van thường được lắp đặt trên máy nén piston, bộ thu khí, ống xả

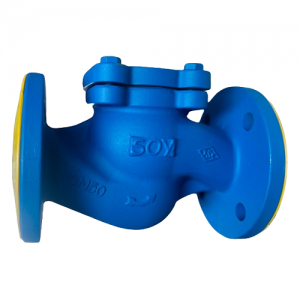

6. Ứng dụng trong hệ thống lò hơi

Van được sử dụng trong hệ thống lò hơi để cấp nước và ngăn dòng chảy ngược khi áp lực bơm nhỏ hơn áp lực của lò hơi. Van được lắp đặt ở vị trí khoang chứa nước của lò hơi, thấp hơn mực nước bình thường. Nguyên lý hoạt động nhờ chênh lệch áp suất ở phía đầu vào lớn hơn áp suất đầu ra đẩy đĩa van lên tạo khe hỡ cho nước đi vào lò hơi

7. Ứng dụng van một chiều trong hệ thống giảm áp

Trong các hệ thống giảm áp thường sử dụng van một chiều lò xo giống với vai trò của một số van giảm áp. Khi hệ thống vượt ngưỡng áp suất cho phép lúc này van một chiều sẽ tự động xả khí đến mức an toàn

VII. Ưu điểm và hạn chế van một chiều

1. Ưu điểm van một chiều

Từ xa xưa van một chiều đã cho thấy nó có rất nhiều ưu điểm được con người đưa vào sử dụng rộng rãi trong nhiều ngành nghề khác nhau. Có thể kể đến một số ưu điểm của dòng van này dưới đây

• Ưu điểm 1: Van có khả năng vận hành hoàn toàn tự động mà không cần đến tác động từ con người hay sự hỗ trợ từ các thiết bị khác (bộ điện, khí nén).
• Ưu điểm 2: Được chế tạo từ các chất liệu có độ bền cao, sử dụng lâu dài
• Ưu điểm 3: Có cấu tạo đơn giản giúp quá trình lắp đặt và thay thế trở nên dễ dàng
• Ưu điểm 4: Có nhiều kích cỡ và mẫu mã khác nhau phù hợp lắp đặt cho mọi đường ống ở khắp các công trình tại Việt Nam
• Ưu điểm 5: Bảo vệ đường ống, thiết bị máy nén và máy bơm không bị hư hỏng do dòng chảy ngược gây ra
• Ưu điểm 6: Tất cả các sản phẩm van một chiều bên chúng tôi cung cấp đều là hàng chất lượng cao, chế độ bảo hành lên đến 12 tháng, 1 đổi 1 nếu có lỗi do nhà sản xuất. Quý khách hàng có thể hoàn toàn yên tâm sử dụng

2. Hạn chế van một chiều

• Hạn chế 1: Sau một thời gian sử dụng, đĩa van có thể bị ăn mòn do là bộ phận liên tục phải tiếp xúc với lưu chất. Nếu không có sự can thiệp kịp thời sẽ gây ra tình trạng hở van, khiến lưu chất bị rò rỉ ra bên ngoài. Vì vậy để van hoạt động một cách ổn định, các bạn cần bảo dưỡng thiết bị định kỳ 3 - 6 tháng 1 lần
• Hạn chế 2: Khi van hoạt động ở những môi trường có nhiều tạp chất lâu ngày các chất bẩn sẽ dễ bị bám lại ở đĩa và thân van, khiến đĩa van không được đóng kín dẫn đến tình trạng rò rỉ lưu chất. Để tránh trường hơp này xảy ra các bạn cần lắp thêm một rọ bơm ở đầu nguồn nước để có thể loại bỏ các tạp chất giúp bảo vệ van và máy bơm được an toàn
• Hạn chế 3: Rất khó xác định được vị trí đóng mở của van vì tất cả các bộ phận chuyển động của van đều được đặt bên trong thân van

VIII. Một số lưu ý khi lắp đặt van một chiều

Việc lắp đặt van một chiều rất đơn giản, trước khi lắp đặt các bạn cần chú ý chỉ dẫn mũi tên được in nổi trên thân van cần phải đúng với hướng của dòng chảy thì van mới hoạt động một cách ổn định nhất. Cần kiểm tra cấu tạo của van phù hợp với những vị trí lắp đặt như thế nào. Ví dụ, van một chiều lá lật phù hợp lắp đặt cho các đường ống nằm ngang còn dòng van một chiều đứng lò xo phù hợp với các hệ thống đường ống thẳng đứng với dòng chảy đi xuống. Các dòng van một chiều dạng piston cũng hoạt động tốt ở các hệ thống thẳng đứng mà không cần lò xo để đẩy đĩa van về vị trí đóng ban đầu.

Van thường được ứng dụng nhiều trong công nghiệp, yêu cầu cần độ kín cao, vì thế mà trước khi đưa vào vận hành các bạn có thể lắp một miếng đệm cao su ở 2 đầu van để tăng độ kín cho hệ thống

Tùy theo lưu chất, và mục đích sử dụng khác nhau mà chọn ra dòng van một chiều với chất liệu phù hợp như van một chiều đồng, van một chiều nhựa, van một chiều gang hay van một chiều inox

IX. Lựa chọn van một chiều

Trong số nhiều yếu tố cần xem xét, việc đầu tiên khi lựa chọn van một chiều là vật liệu có tương thích với môi trường hoạt động hoặc lưu chất sử dụng hay không. Van một chiều tiêu chuẩn mặt bích (ANSI). Kiểm tra kích thước van, lưu lượng, điều kiện thiết kế và nguyên lý vận hành đóng mở.

Có nhiều loại van một chiều khác nhau sử dụng cho các môi trường lưu chất khác nhau như nước, nước thải và phòng cháy chữa cháy. Chúng vận hành theo nhiều cách khác nhau nhưng có cùng một mục đích phục vụ.

Hiện tại công chúng ty chúng tôi đang cung cấp các dòng sản phẩm van một chiều được nhập khẩu trực tiếp từ Hàn Quốc, Nhật Bản, Đài Loan, Trung Quốc, Malaysia, Châu Âu. Tất cả các sản phẩm bên chúng tôi cung cấp đều là hàng chính hãng, đầy đủ kích cỡ và chủng loại sử dụng cho các hệ thống hơi nóng, nước thải, hóa chất, PCCC,...

Ngoài van một chiều chúng tôi còn cung cấp van bi, van bướm, van cổng, van an toàn, van giảm áp, van lọc y, van bẫy hơi, van cân bằng, van bi điều khiển điện với đầy đủ giấy tờ kiểm định đáp ứng được mọi nhu cầu sử dụng của các công trình lớn nhỏ trên toàn quốc

Quý khách hàng có nhu cầu mua hàng vui lòng liên hệ trực tiếp với chúng tôi để nhận được bản vẽ, catalogue và báo giá van một chiều mới nhất hiện nay
