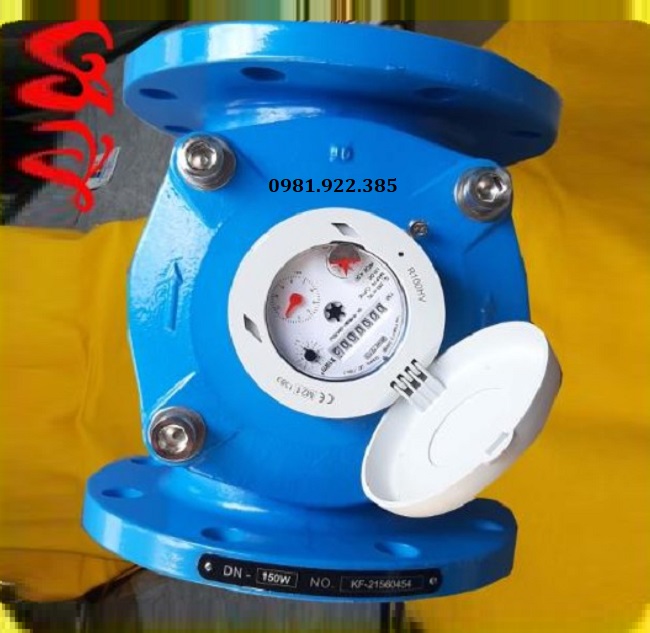

Đồng hồ đo lưu lượng nước thải

I. Tìm hiểu đồng hồ đo lưu lượng nước thải là gì?

Đồng hồ đo lưu lượng nước thải là dòng đồng hồ đo nước được sản xuất với mục đích chính là chuyên dùng để đo lưu lưu lượng nước thải sinh hoạt cho đến nước thải tại các khu công nghiệp sản xuất. Thiết bị được thiết kế với 2 dạng chính là đồng hồ cơ và đồng hồ điện tử, chế tạo từ 2 loại vật liệu chính là gang hoặc inox. Tùy vào nhu cầu sử dụng của từng hệ thống mà chúng ta lựa chọn loại đồng hồ phù hợp với nhu cầu vận hành

Đồng hồ đo lưu lượng nước thải có thể hoạt động trong hầu hết các môi trường chất lỏng, tuy nhiên đối với môi trường nước thải có chứa nhiều tạp chất, lâu ngày chất rắn sẽ tích tụ tại bộ phận cánh quạt và gây tắc nghẽn. Vì vậy đòi hỏi đồng hồ phải được làm từ các chất liệu kháng ăn mòn, có độ bền cao và yêu cầu sản xuất khắt khe hơn so với các dòng đồng hồ đo nước thông thường

II. Thông số kỹ thuật đồng hồ đo lưu lượng nước thải

• Kích thước đồng hồ: DN15, DN20, 25A, DN32, 40A, DN50, DN65, DN80, 90A, DN100, DN150, DN200, 300A, DN400, DN500
• Chất liệu sản xuất: Gang, inox, đồng
• Dạng đồng hồ: Dạng cơ, điện tử
• Kiểu hoạt động: Dẫn động từ
• Kết nối đường ống: Mặt bích, nối ren
• Mặt số hiển thị: 999999 m3
• Đơn vị đo lưu lượng nhỏ nhất: Lít
• Lưu lượng đo trung bình: 5 - 35m3/h
• Tiêu chuẩn mặt bích: JIS, ANSI, DIN, BS
• Áp lực trung bình: PN10 - PN16
• Nhiệt độ hoạt động: -5 đến 150 độ C
• Tiêu chuẩn chống thấm nước: IP67
• Môi trường làm việc: Nước thải, nước đa dụng
• Xuất xứ: Đài Loan, Hàn Quốc, Nhật Bản, Trung Quốc, Châu Âu
• Chế độ bảo hành: 12 tháng, 1 đổi 1 đối với những sản phẩm có lỗi đến từ nhà sản xuất

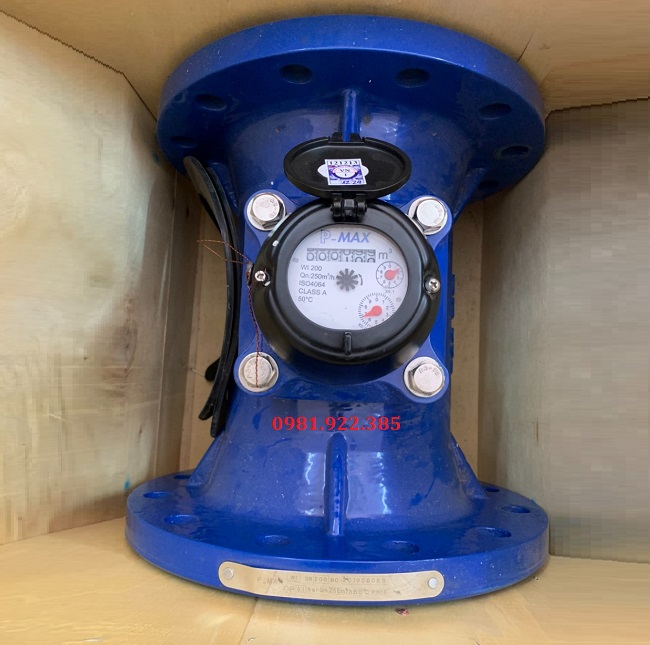

III. Hình ảnh, catalogue đồng hồ đo lưu lượng nước thải

Tìm hiểu thêm một số dòng đồng hồ đo nước khác

• Đồng hồ đo nước nối ren
• Đồng hồ đo nước Malaysia
• Đồng hồ đo lưu lượng nước sạch

IV. Cấu tạo và nguyên lý hoạt động đồng hồ đo lưu lượng nước thải

1. Cấu tạo đồng hồ đo lưu lượng nước thải

Thiết bị được cấu tạo từ 3 bộ phận chính bao gồm: Thân đồng hồ, bộ đếm lưu lượng và bộ điều khiển từ xa

- Thân đồng hồ: Được làm từ đa dạng chất liệu như gang, đồng hoặc inox, bên ngoài được phủ một lớp sơn Epoxy, giúp tăng khả năng chống ăn mòn, hoạt động bền bỉ với môi trường ngoài trời. Hai bên thân đồng hồ được thiết kế theo dạng mặt bích hoặc nối ren, phù hợp lớp đặt với mọi hệ thống đường ống hiện nay

- Bộ đếm lưu lượng: Đây là bộ phận tiếp xúc trực tiếp với dòng chảy lưu chất, được làm từ nhựa ABS cao cấp, có khả năng hoạt động ổn định trong những môi trường có nhiệt độ cao trong thời gian dài mà không bị hư hỏng. Được kết nối với bộ đếm số thông qua hệ thống trục truyền động và bánh răng, cho phép người sử dụng nắm bắt được các thông số chính xác khi lưu chất chảy qua đồng hồ.

- Bộ điều khiển từ xa: Giúp người dùng có thể cài đặt đồng hồ làm việc theo cài đặt ban đầu, kiểm tra các thông số một cách dễ dàng thông qua màn hình của đồng hồ

2. Nguyên lý hoạt động đồng hồ đo lưu lượng nước thải

Khi có dòng chảy đi qua đồng hồ, dưới áp lực của dòng chảy, cánh quạt bên trong thân đồng hồ sẽ quay quanh trục, chuyển động của cánh quạt sẽ tác động tịnh tiến khớp với hệ thống bánh răng, từ đó truyền các thông tin của dòng chảy đến bộ đếm số. Tốc độ của dòng chảy càng lớn thì cánh quạt quay càng nhanh, bộ đếm sẽ nhảy số càng nhanh

V. Một số dòng đồng hồ đo lưu lượng nước thải phổ biến trên thị trường hiện nay

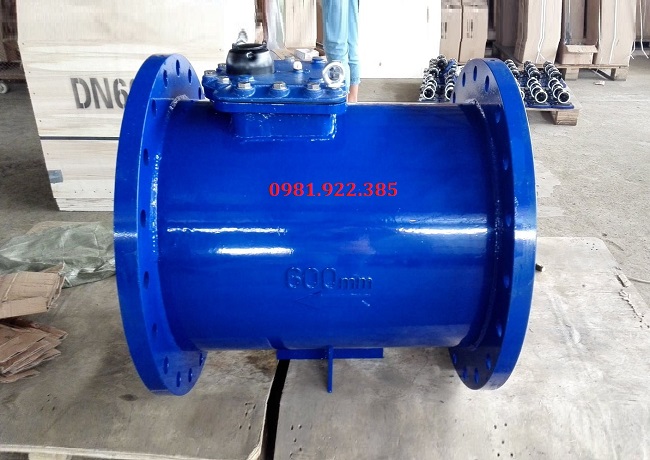

1. Đồng hồ đo lưu lượng nước thải dạng cơ

Đồng hồ dạng cơ sử dụng bánh xe turbine để đo lưu lượng dòng chảy đi qua đồng hồ. Thiết kế thân đồng hồ rỗng với bộ phận bánh xe được đặt trên cao, giúp hạn chế tình trạng kẹt bánh xe do các tạp chất có lẫn bên trong dòng chảy gây ra. Thông thường các dòng đồng hồ cơ không được lót lớp bảo vệ Teflon bên trong, vì thế không phù hợp cho những môi trường nước thải có chứa hóa chất hoặc axit nồng đô cao, chỉ phù hợp cho những hệ thống nước thải thông thường

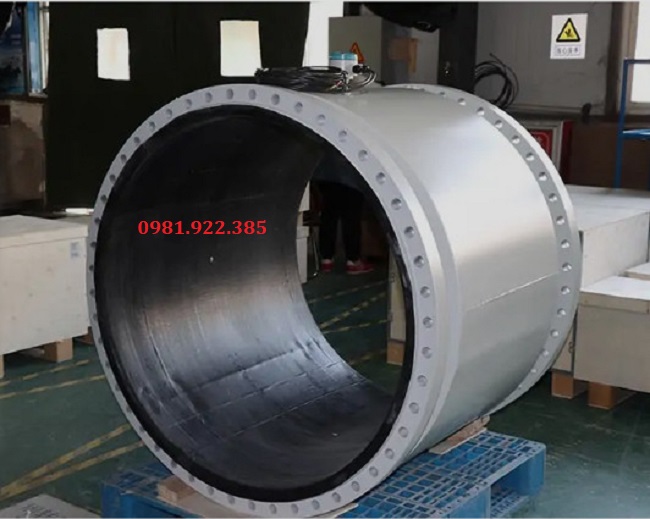

2. Đồng hồ đo lưu lượng nước thải điện tử

Đồng hồ điện tử có phần màn hình LED hiển thị chi tiết các thông số, giúp người sử dụng có thể dễ dàng quan sát và nhận biết. Thiết kế phần thân rỗng hoàn toàn, sử dụng các tiếp điểm cảm ứng từ để đo lưu lượng nước thải. Vì thế mà không xảy ra hiện tượng kẹt cánh quạt so với các dòng đồng hồ cơ. Ngoài ra, đồng hồ nước thải điện tử còn được thiết kế với dạng màn hình rời, cho phép lắp đặt với các hệ thống chôn ngầm mà không ảnh hưởng đến việc quan sát lưu lượng dòng chảy

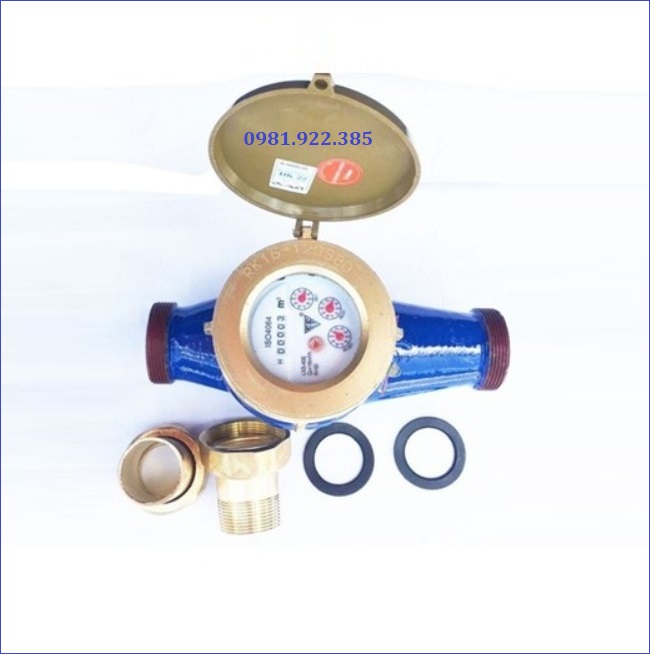

3. Đồng hồ đo lưu lượng nước thải nối ren

Thiết kế tiện ren 2 đầu thân đồng hồ, thuận tiện cho việc lắp đặt cũng như thay thế và sửa chữa dễ dàng mỗi khi thiết bị xảy ra sự cố. Với dạng nối ren thường được lắp đặt cho những hệ thống đường ống có kích thước nhỏ từ DN40 trở xuống, giúp tiết kiệm được chi phí cũng như thời gian lắp đặt.

4. Đồng hồ đo lưu lượng nước thải mặt bích

Đồng hồ mặt bích được thiết kế 2 mặt bích 2 bên thân đồng hồ với các tiêu chuẩn mặt bích bao gồm: JIS, ANSI, DIN, BS. Với kiểu kết nối mặt bích giúp kết nối với hệ thống một cách chắc chắn, có khả năng chịu được va đập ở mức độ nhẹ, phù hợp sử dụng với nhiều hệ thống khác nhau kể cả những đường ống có kích thước lớn.

VI. Ưu điểm và ứng dụng đồng hồ đo lưu lượng nước thải

1. Ưu điểm đồng hồ đo lưu lượng nước thải

• Thiết kế nhỏ gọn, cấu tạo đơn giản, thuận tiện cho việc lắp đặt và vận chuyển trở nên dễ dàng
• Đo lưu lượng bên trong hệ thống với độ chính xác cao, độ sai số chỉ dao động trong khoảng 0,3 - 0,5%
• Chất liệu sản xuất đa dạng với độ bền cơ học cao, phù hợp hoạt động trong nhiều môi trường làm việc khác nhau
• Đối với các dòng đồng hồ điện tử, thiết bị đo không nằm trực tiếp trên đường ống, vì thế tuyệt đối không xảy ra tình trạng giảm độ chính xác do tắc nghẽn đường ống
• Lớp lót bên Teflon bên trong cho phép hoạt động ổn định trong những môi trường có độ ăn mòn cao, giảm thiểu cặn bẩn bám dính vào bên trong thân đồng hồ
• Bên ngoài được phủ một lớp sơn Epoxy cao cấp, tăng khả năng chống bám bụi cũng như kéo dài tuổi thọ sử dụng của thiết bị lên nhiều lần
• Tất cả sản phẩm đều được kiểm định nghiêm ngặt, đảm bảo độ bền và chất lượng trước khi đến tay người sử dụng

2. Ứng dụng đồng hồ đo lưu lượng nước thải

• Lắp đặt vào hệ thống thoát nước tại các trường học, khu dân cư, khu công nghiệp sản xuất
• Ứng dụng vào những hệ thống chứa lưu chất có khả năng đóng rắn cục bộ tại bộ phận cánh quạt, turbine xử lý nước thải
• Sử dụng trong hệ thống xử lý nước thải công nghiệp, chế biến sữa, môi trường chất lỏng có độ đặc cao
• Ứng dụng cho môi trường nước thải đã qua xử lý và cả nước thải chưa qua xử lý tại các nhà máy, xí nghiệp
• Ứng dụng vào hệ thống dẫn dầu khí, hệ thống khai thác khoáng sản, hệ thống phòng cháy chữa cháy tại các tòa nhà cao tầng, trung tâm thương mại

VII. Một số lưu ý khi lắp đặt đồng hồ đo lưu lượng nước thải

- Việc lắp đặt đồng hồ vào hệ thống không khó, tuy nhiên để thiết bị hoạt động một cách ổn định và đem lại hiệu quả cao trong quá trình làm việc, các bạn cần lưu ý một số điều quan trọng đã được chúng tôi tổng hợp dưới đây

- Đồng hồ cần phải lắp đặt theo phương nằm ngang để có thể hoạt động tối đa công suất, tuy nhiên trong một số trường hợp đặc biệt, có thể sử dụng dòng đồng hồ lắp đứng để thay thế

- Tùy vào nhu cầu sử dụng cũng như thông số của từng hệ thống mà lựa chọn sản phẩm phù hợp

- Kiểm tra đường ống lắp đặt trước đồng hồ phải có chiều dài tối thiểu từ 0,5 - 1m và đường ống phía sau đồng hồ có chiều dài từ 0,3 - 0,6m để đảm bảo đồng hồ hoạt động ổn định

- Cần lắp đặt đồng hồ đúng với hướng dòng chảy, theo chiều mũi tên được in trên thân đồng hồ

- Đối với dạng kết nối mặt bích, cần lựa chọn tiêu chuẩn phù hợp để lắp đặt với đường ống

VIII. Địa chỉ cung cấp đồng hồ đo lưu lượng nước thải chính hãng - uy tín

Thuận Phát tự hào là đơn vị chuyên nhập khẩu và cung cấp các dòng đồng hồ công nghiệp với số lượng lớn. Các mặt hàng chủ lực bên công ty bao gồm đồng hồ nước thải, đồng hồ nước sạch, đồng hồ nước nóng, đồng hồ điện tử. Tất cả sản phẩm đều được nhập khẩu trực tiếp từ Nhật Bản, Đài Loan, Hàn Quốc, Châu Âu. Cam kết hàng chính hãng, chất lượng cao, đầy đủ giấy tờ Co-Cq, cùng với chế độ bảo hành lên đến 12 tháng. Đem đến cho khách hàng sự yên tâm và hài lòng khi sử dụng sản phẩm

Với hệ thống kho hàng rộng rãi cũng nhiều chi nhánh tại Hà Nội và Hồ Chí Minh, chúng tôi luôn sẵn hàng đáp ứng mọi yêu cầu từ khách hàng, phục vụ cho tiến độ các công trình và dự án trên toàn quốc

Liên hệ ngay với chúng tôi qua Hotline/Zalo: 0981.922.385 để được tư vấn và báo giá chi tiết về dòng đồng hồ đo lưu lượng nước thải.
