Đồng hồ nước mặt bích

I. Tìm hiểu đồng hồ đo nước mặt bích là gì?

Đồng hồ đo nước mặt bích là dòng đồng hồ đo nước được thiết kế 2 mặt bích 2 bên thân đồng hồ, tạo độ chắc chắn và hoạt động ổn định khi hoạt động trong những hệ thống đường ống có kích thước lớn. Với cơ chế dẫn động từ cực nhạy, vì thế đồng hồ luôn đảm bảo về độ chính xác cũng như tăng độ bền với thời gian

Đồng hồ nước mặt bích được chế tạo từ nhiều chất liệu với cấu tạo đa dạng, sử dụng được cho nhiều môi trường làm việc khác nhau như nước lạnh, nước nóng, nước sạch và cả môi trường nước thải. Đầy đủ kích thước từ 50A - 500A, đem đến cho người sử dụng nhiều sự lựa chọn

II. Thông số kỹ thuật đồng hồ đo nước mặt bích

• Dải kích thước đồng hồ: DN50 (2") - DN500 (20")
• Chất liệu sản xuất: Gang, inox
• Nhiệt độ làm việc tối đa: Max 150 độ C
• Áp suất trung bình: PN10, PN16, PN25
• Kết nối đường ống: Lắp mặt bích
• Tiêu chuẩn mặt bích: JIS, ANSI, DIN, BS
• Lưu lượng lớn nhất đo được: 999999 m3
• Lưu lượng đo trung bình: 1,5 - 50 m3/h
• Môi trường sử dụng: Nước sạch, hóa chất, xăng, dầu
• Xuất xứ: Hàn Quốc, Đài Loan, Nhật Bản, Malaysia
• Chế độ bảo hành: 12 tháng, cơ chế 1 đổi 1 đối với những sản phẩm có lỗi đến từ nhà sản xuất

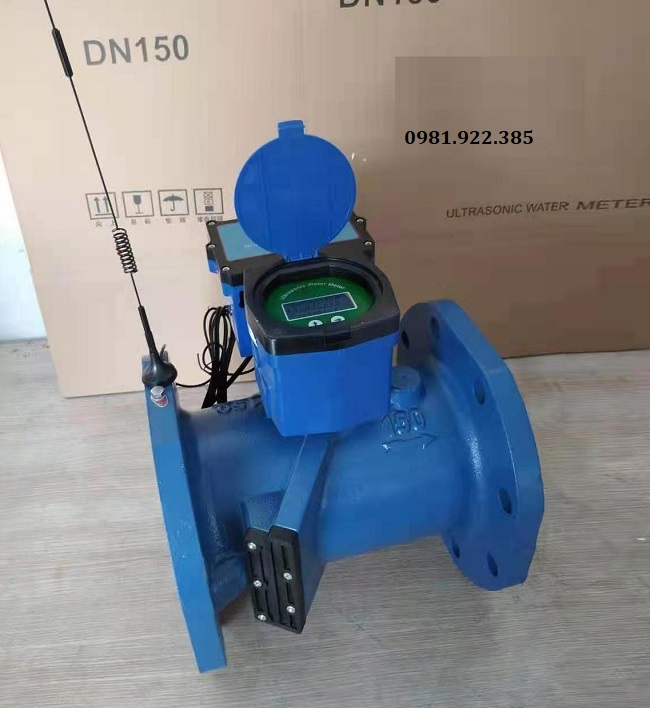

III. Hình ảnh, catalogue đồng hồ đo nước mặt bích

Tìm hiểu thêm một số dòng đồng hồ đo nước khác

• Đồng hồ đo nước Nhật Bản
• Đồng hồ đo nước Thổ Nhĩ Kỳ
• Đồng hồ đo lưu lượng nước lạnh

IV. Cấu tạo và nguyên lý hoạt động đồng hồ đo nước mặt bích

1. Cấu tạo đồng hồ đo nước mặt bích

Đồng hồ mặt bích có đa dạng chủng loại và mẫu mã, tuy nhiên các sản phẩm đều có cấu tạo chung từ 5 bộ phận chính bao gồm: Thân đồng hồ, cánh quạt (Turbine), trục chuyển động, bộ đếm số và mặt đồng hồ

- Thân đồng hồ: Được làm từ gang dẻo hoặc inox, có độ bền cơ học cao. Bên ngoài được phủ một lớp sơn Epoxy cao cấp, có khả năng chống các lực va đập mạnh từ bên ngoài

- Cánh quạt (Turbine): Được làm từ nhựa ABS cao cấp có khả năng chịu được nhiệt độ và áp lực làm việc lớn, chống ăn mòn tốt

- Trục chuyển động: Có chức năng chính là dùng để kết nối bộ phận cánh quạt và bộ đếm số

- Bộ đếm số: Nhận tín hiệu từ cánh quạt thông qua trục truyền động, giúp truyền các thông tin cần thiết đến mặt hiển thị

- Mặt đồng hồ: Được làm từ kính trong suốt, hoạt động theo cơ chế dẫn động từ. Là bộ phận hiển thị các thông số, giúp người sử dụng dễ dàng nhận biết được lưu lượng và tốc độ của dòng chảy bên trong hệ thống

2. Nguyên lý hoạt động đồng hồ đo nước mặt bích

Khi có dòng lưu chất chảy qua đồng hồ, lúc này dưới áp lực của dòng chảy sẽ làm cánh quạt xoay liên tục, chuyển động của cánh quạt tác động đến hệ thống bánh răng giúp truyền tín hiệu đến bộ phận đếm số và hiển thị các thông tin lên mặt đồng hồ.

Bộ đếm sẽ hiển thị chính xác số đo lưu lượng của dòng chảy đi qua đồng hồ. Bộ đếm được lập trình sẵn, hoạt động với cơ chế nhảy số tự động, với các giá trị đo từ 0,01 - 99999 m3 giúp đồng hồ có giá trị đo chính xác nhất

V. Ưu điểm nổi bật và ứng dụng đồng hồ đo nước mặt bích

1. Ưu điểm đồng hồ đo nước mặt bích

• Được sản xuất từ các chất liệu có độ bền cơ học cao như gang hoặc inox, với độ nhạy bén cao, có khả năng hoạt động ổn định đối với môi trường nước thải
• Thiết kế mặt bích, thuận tiện cho việc lắp đặt, thay thế cũng như sửa chữa và bảo trì. Phù hợp với những đường ống cỡ lớn, đảm bảo độ chắc chắn và không xảy ra hiện tượng rò rỉ lưu chất trong quá trình làm việc
• Mẫu mã đa dạng, đầy đủ kích thước từ DN50 - DN500, phù hợp sử dụng và lắp đặt cho nhiều hệ thống khác nhau
• Được sản xuất trên dây chuyền công nghệ hiện đại, cho ra những sản phẩm chất lượng, qua được các bước kiểm định nghiêm ngặt. Đem đến cho ngưởi dùng sự yên tâm và hài lòng khi sử dụng sản phẩm
• Đo lưu lượng với độ chính xác cao, sai sô chỉ dao động trong khoảng 0,3 - 0,5%

2. Ứng dụng đồng hồ đo nước mặt bích

• Lắp đặt vào đường ống dẫn nước, hệ thống cấp thoát nước tại các khu chung cư, khu dân sinh
• Sử dụng trong hệ thống trạm bơm, máy bơm công nghiệp tại các nhà máy sản xuất
• Ứng dụng đồng hồ nước mặt bích trong hệ thống nước nóng, hóa chất, dung dịch tạo các nồi hơi, lò hơi
• Ứng dụng trong nhà máy nhiệt điện, thủy điện, nhà máy chế biến xăng, dầu
• Ứng dụng vào nhà máy xử lý hóa chất, đường ống dẫn lưu chất trong các công ty, nhà máy, khu công nghiệp sản xuất
• Ngoài ra đồng hồ đo nước mặt bích còn được ứng dụng phổ biến trong lĩnh vực chế biến thực phẩm, sản xuất đồ uống và các hệ thống yêu cầu về nhiệt độ làm việc cao

VI. Một số dòng đồng hồ đo nước mặt bích phổ biến trên thị trường hiện nay

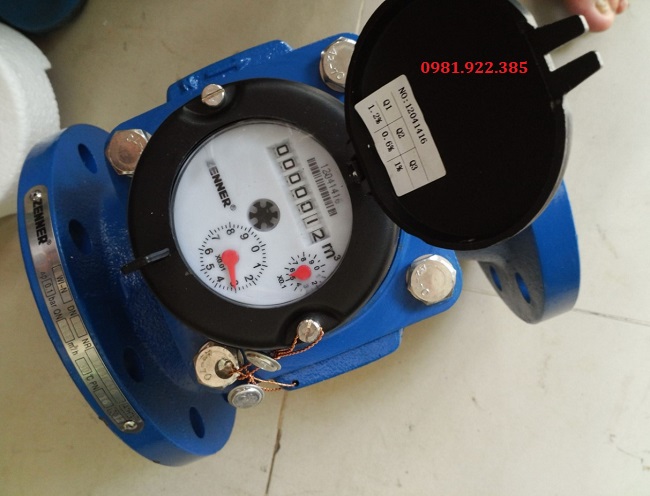

1. Đồng hồ đo nước gang mặt bích

Được chế tạo hoàn toàn chất liệu gang cầu hoặc gang xám. Với chất liệu gang có ưu điểm là giá thành tương đối rẻ, giúp tiết kiệm được tối đa chi phí đối với những hệ thống cần lắp đặt đồng hồ với số lượng lớn. Tuy nhiên trong một số trường hợp đặc biệt, bắt buộc phải sử dụng đồng hồ được làm từ chất liệu inox để đảm bảo đáp ứng được các thông số yêu cầu của hệ thống

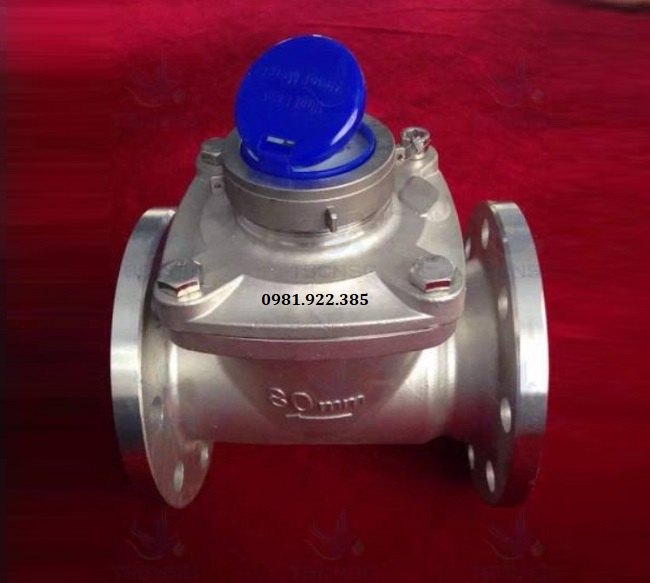

2. Đồng hồ đo nước inox mặt bích

Đây là một trong những thiết bị cao cấp nhất trong các loại đồng hồ đo nước. Với chất liệu inox có khả năng chịu nhiệt độ cao, chống ăn mòn tốt, bên cạnh đó là đạt chuẩn vệ sinh an toàn, không xảy ra bất cứ phản ứng hóa học nào với dòng chảy lưu chất. Vì thế mà chúng được sử dụng phổ biến trong lĩnh vực đồ uống, thực phẩm vi sinh, đảm bảo cho dòng chảy có độ tinh khiết tuyệt đối

VII. Lưu ý khi lắp đặt đồng hồ đo nước mặt bích

- Để đồng hồ hoạt động một cách ổn định nhất các bạn cần lắp đặt theo phương nằm ngang, mặt đồng hồ hướng lên trên để người dùng thuận tiện cho việc quan sát

- Lắp đặt đồng hồ cách xa các khúc cua, đoạn gấp khúc hoặc đoạn xoắn của đường ống tối thiểu 2m để thiết bị đo lưu lượng một cách chính xác nhất

- Lắp đặt tại các vị trí khô ráo, thoáng mát, đối với những hệ thống ngoài trời cần thiết kế hộp bảo vệ đồng hồ, tránh các lực tác động không mong muốn từ môi trường bên ngoài, giúp tăng độ bền vào kéo dài tuổi thọ sử dụng đồng hồ

- Tuyệt đối không nên lắp đặt đồng hồ ở những vị trí có độ rung lắc mạnh, sẽ làm ảnh hưởng đến bộ đếm dẫn đến thiết bị hoạt động không ổn định

- Đối với những hệ thống có độ rung lắc nhẹ, cần lắp đồng hồ cố định với mặt đất, giúp giữ được sự ổn định

VIII. Địa chỉ cung cấp đồng hồ đo nước mặt bích

Thuận Phát là đơn vị chuyên cung cấp và phân phối các dòng thiết bị công nghiệp nói chung và đồng hồ đo nước nói riêng. Tại đây, chúng tôi chuyên cung cấp các dòng đồng hồ đo nước mặt bích, đồng hồ đo lưu lượng nước điện tử mặt bích, đồng hồ đo lưu lượng nước thải.

Tất cả sản phẩm đều được nhập khẩu trực tiếp tại Hàn Quốc, Đài Loan, Nhật Bản, Thổ Nhĩ Kỳ. Hàng được kiểm định kỹ càng, đảm bảo chất lượng. Chế độ bảo hành 12 tháng, hỗ trợ giao hàng nhanh trên toàn quốc.

Quý khách hàng cần thêm thông tin cũng như nhận báo giá chi tiết về dòng đồng hồ đo nước mặt bích, vui lòng liên hệ trực tiếp với chúng tôi để được tư vấn và hỗ trợ miễn phí.
