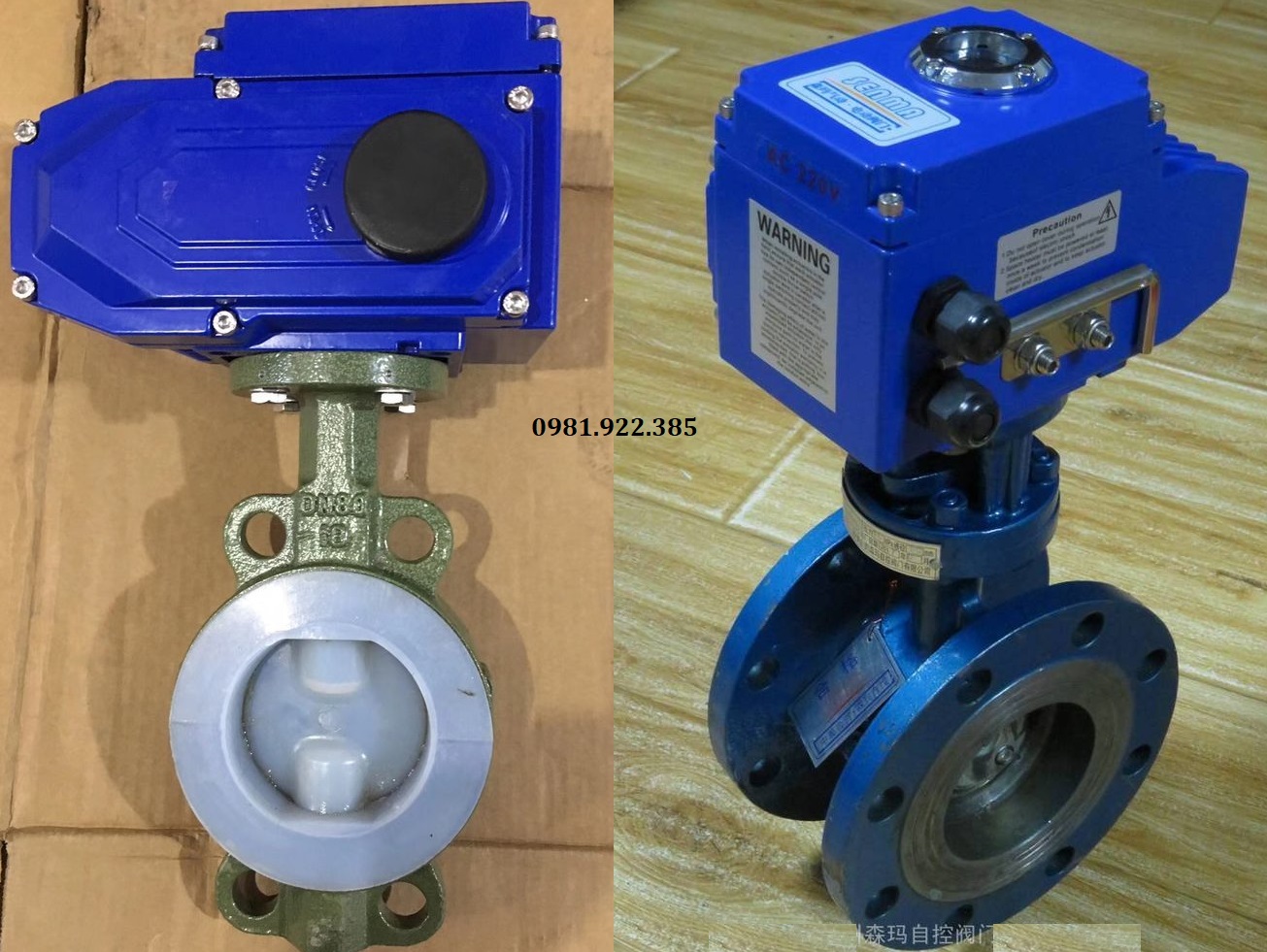

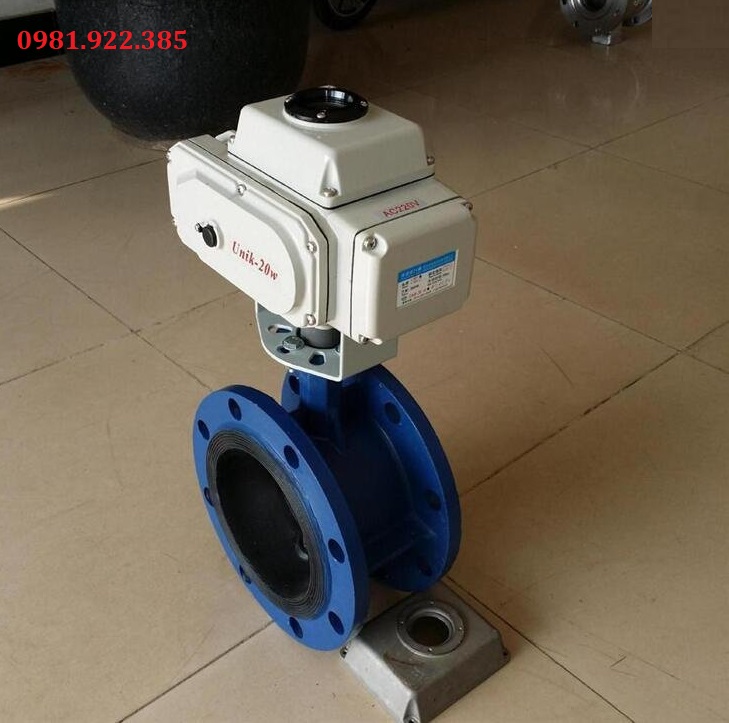

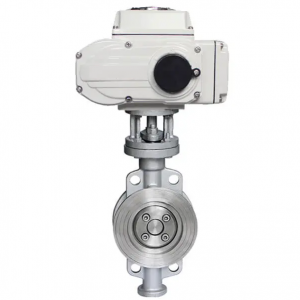

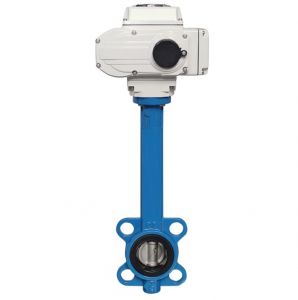

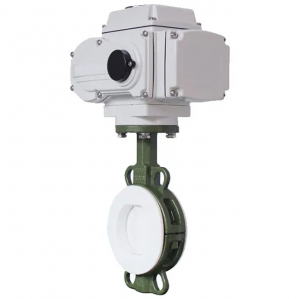

Van bướm điều khiển điện

I. Tìm hiểu van bướm điều khiển điện là gì?

Van bướm điều khiển điện là dòng van bướm được kết nối với một bộ điều khiển sử dụng nguồn năng lượng điện để điều khiển hoạt động đóng mở dòng lưu chất bên trong hệ thống đường ống một cách hoàn toàn tự động. Van được cấu tạo từ 2 bộ phận chính bao gồm phần van bướm cơ và một bộ truyền động bằng điện, chúng được liên kết với nhau thông qua trục van và hệ thống báng răng truyền động của bộ điều khiển tạo nên một sản phẩm hoàn chỉnh

Van được chế tạo với đa dạng chất liệu như gang, thép, nhựa hoặc inox cùng với đó là đầy đủ kích thước từ DN50 - DN1500, chính vì thế mà van được ứng dụng phổ biến trong nhiều ngành nghề và lĩnh vực khác nhau từ dân sinh, nông nghiệp cho đến các ngành công nghiệp nặng đều có thể đáp ứng được

Van hoạt động nhờ vào nguồn điện áp phổ biến tại Việt Nam hiện nay 24V - 380V. Van có thể dễ dàng lắp đặt ở nhiều vị trí khác nhau mà không cần quá nhiều thiết bị đi kèm so với dòng van điều khiển bằng khí nén. Van có 2 dạng hoạt động đóng mở chính là dạng đóng mở ON/OFF và đóng mở tuyến tính. Với thiết kế lắp đặt vào hệ thống đường ống theo dạng mặt bích, lug hoặc wafer, phù hợp lắp đặt cho nhiều hệ thống làm việc khác nhau

Tất cả các dòng van bướm điều khiển điện được chúng tôi nhập khẩu trực tiếp từ Hàn Quốc, Đài Loan, Nhật Bản, Trung Quốc, Châu Âu với đầy đủ giấy tờ CO-CQ. Cam kết hàng chính hãng, chất lượng cao. Giao hàng toàn quốc, chế độ bảo hành dài hạn. Liên hệ ngay để được hỗ trợ, tư vấn và báo giá

II. Thông số kỹ thuật van bướm điều khiển điện

*Thông số kỹ thuật chung

• Kích thước (Size van): DN50, DN65, DN80, 90A, 100A, 150A, 200A, DN300, DN400, DN500,... DN1500
• Chất liệu sản xuất: Gang dẻo, gang đúc, nhựa PVC-UPVC-CPVC, thép đúc, thép WCB, Inox 304-316
• Vật liệu đĩa van, trục van: Inox, thép không gỉ
• Nguyên liệu gioăng làm kín: Cao su (EPDM), Viton, Teflon (PTFE)
• Chất liệu chế tạo bộ điều khiển: Hợp kim nhôm
• Áp suất trung bình: PN10, PN16, PN25, PN40
• Nhiệt độ làm việc tối đa: Max 300 độ C
• Điện áp hoạt động: 24V, 110V, 220V, 380V
• Kết nối đường ống: Lug, mặt bích, wafer
• Tiêu chuẩn kết nối: JIS, DIN, ANSI, BS
• Dạng điều khiển đóng mở: ON/OFF - Tuyến tính
• Tiêu chuẩn kháng nước: IP67, IP68
• Thời gian đóng mở: 6s, 8s, 10s - 50s (Tùy vào từng loại động cơ)
• Môi trường sử dụng: Nước đa dụng, hóa chất, xăng, dầu, khí nén, hơi nóng, gas,...
• Xuất xứ: Hàn Quốc, Nhật Bản, Đài Loan, Trung Quốc, Châu Âu
• Tình trạng hàng: Luôn có sẵn
• Chế độ bảo hành: 12 tháng, cơ chế 1 đổi 1 đối với những sản phẩm có lỗi đến từ nhà sản xuất

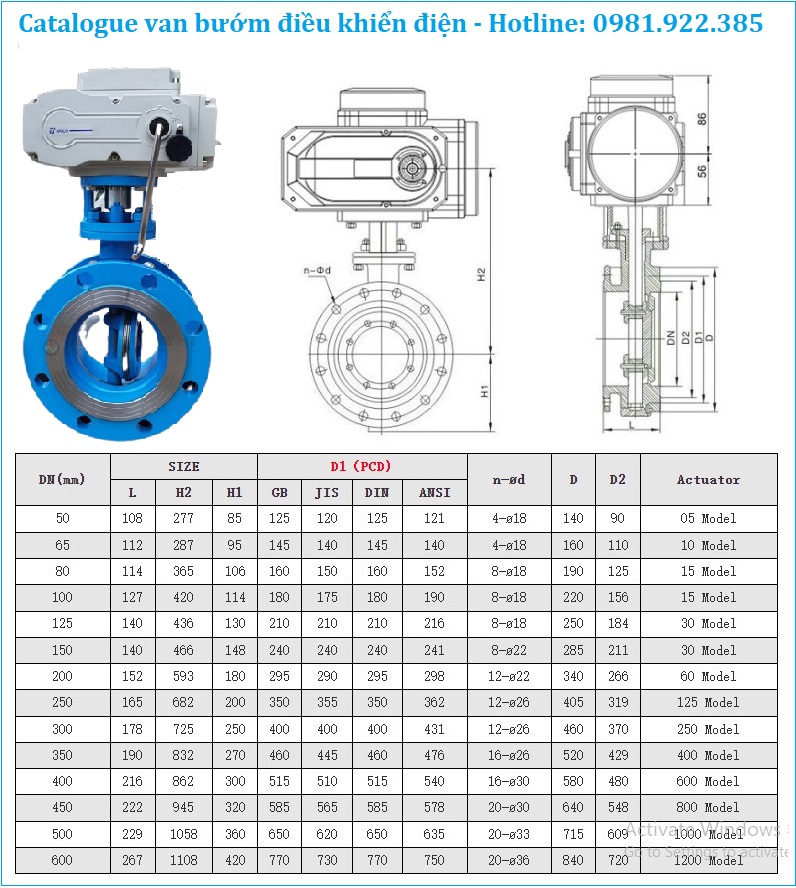

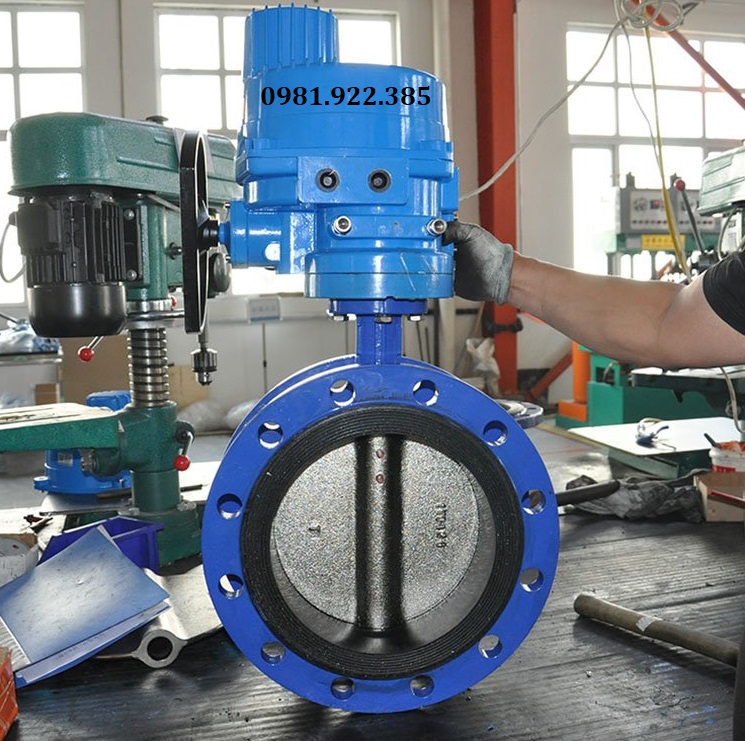

III. Hình ảnh, catalogue van bướm điều khiển điện

Tìm hiểu thêm một số dòng van điều khiển điện khác

• Van cầu điều khiển điện
• Van cổng điều khiển điện
• Van bi điều khiển điện

IV. Cấu tạo và nguyên lý hoạt động van bướm điều khiển điện

1. Cấu tạo van bướm điều khiển điện

Như đã giới thiệu ở trên, các bạn cũng đã biết van bướm điều khiển điện được cấu tạo từ 2 bộ phận chính bao gồm: Phần van bướm cơ và bộ điều khiển bằng điện. Cùng chúng tôi tìm hiểu về cấu tạo chi tiết của từng bộ phận này dưới đây

a. Phần van bướm cơ

Có cấu tạo giống với các dòng van bướm thông thường chỉ khác phần truyền động cơ như tay gạt hoặc tay quay được thay thế vào đó là bộ truyền động bằng điện, thay thế cho sức làm việc của con người. Cụ thể như sau:

- Thân van: Được đúc nguyên khối theo dạng khung tròn, các chất liệu chế tạo có thể làm gang, nhựa, thép hoặc inox. Thân van được thiết kế các lỗ bulong để bắt nối với hệ thống đường ống môt cách chắc chắn (ở dạng mặt bích) và tai van giúp cố định vị trí kết nối van với đường ống (dạng lug hoặc wafer)

- Đĩa van: Thiết kế theo dạng hình tròn dẹp, là bộ phận có nhiệm vụ chính là đóng mở và điều tiết lưu lượng dòng chảy. Đĩa van được kết nối với bộ điều khiển thông qua bộ phận trục van

- Trục van: Bộ phận có chức năng truyền chuyển động từ bộ điều khiển đến đĩa van, giúp thực hiện quá trình đóng mở van một cách dễ dàng. Trục van thường được làm từ chất liệu thép không gỉ cho độ bền cơ học cao

- Gioăng làm kín: Có chức năng chính là tăng độ kín khít cho van, ngăn không cho lưu chất rò rỉ ra bên ngoài. Thường được làm từ chất liệu Teflon (PTFE) để đảm bảo hoạt động ổn định trong những hệ thống có nhiệt độ làm việc trung bình từ -10 đến 180 độ C. Đối với những hệ thống yêu cầu nhiệt độ làm việc cao hơn, người ta thường thiết kế các dòng van bướm không gioăng, tránh tình trạng nhiệt độ quá cao có thể làm nóng chảy và hư hỏng bộ phận gioăng làm kín

b. Bộ điều khiển bằng điện

Là bộ phận có nhiệm vụ điều khiển van đóng mở một cách hoàn toàn tự động. Với thiết kế vỏ bảo vệ được làm từ chất liệu hợp kim nhôm cao cấp, bên ngoài phủ một lớp sơn Epoxy có chức năng chống ăn mòn và tăng tuổi thọ sử dụng cho động cơ lên nhiều lần. Bên trong được cấu tạo từ các bộ phận chính bao gồm: Bảng mạch điện, bánh răng, trục truyền động và công tắc thông báo hành trình đóng mở

Đây là thiết bị điều khiển hành trình đóng mở dựa trên tín hiệu analog, sử dụng nguồn điện 24V, 220V, 380V để vận hành motor. Với tiêu chuẩn kháng nước, kháng bụi đạt chuẩn IP67, IP68. Bộ truyền động được chia làm 2 dạng đóng mở chính đó là: Đóng mở ON/OFF (đóng hoặc mở hoàn toàn) và đóng mở tuyến tính (sử dụng tín hiệu 4 - 20 mA dùng để điều tiết lưu lượng dòng chảy theo các góc đóng mở khác nhau từ 0 đến 90 độ)

2. Nguyên lý hoạt động

Như đã tìm hiểu ở trên, các bạn cũng có thể hình dung van bướm hoạt động theo 2 dạng đóng mở chính là dạng ON/OFF và dạng tuyến tính. Cùng tìm hiểu rõ hơn về nguyên lý hoạt động của từng dạng dưới đây

a. Hoạt động theo dạng đóng mở ON/OFF

Ban đầu van ở trạng thái đóng hoàn toàn, khi cấp nguồn điện vào bộ truyền động theo sơ đồ mạch điện của quá trình mở van, lúc này mô tơ điện sẽ hoạt động tạo nên lực momen xoắn truyền chuyển động xuống trục van thông qua các bánh răng trợ lực. trục van xoay một góc 90 độ kéo theo bộ phận đĩa van di chuyển theo, tạo nên trạng thái mở hoàn toàn. Ngược lại khí cấp nguồn điện theo sơ đồ mạch điện của quá trình đóng van, lúc này motor điện sẽ tạo lực momen xoắn theo chiều ngược lại giúp van đóng hoàn toàn

Tại 2 vị trí đóng và mở hoàn toàn, lúc này công tắc giới hạn hành trình đóng mở sẽ làm nhiệm vụ ngắt điện, tránh tình trạng om điện dẫn đến những hư hỏng động cơ không đáng có

b. Hoạt động theo dạng đóng mở tuyến tính

Với dòng van này có cơ chế đóng mở tương tự giống với dạng ON/OFF, chỉ khác là van sử dụng bộ định vị tuyến tính 4 - 20mA, tương đương với các góc độ mở khác nhau: 4mA = đóng hoàn toàn, 8mA = mở 25%, 12mA = mở 50%, 16mA = mở 75% và 20mA tương đương với độ mở hoàn toàn. Từ đó nhận tín hiệu từ tủ điều khiển yêu cầu motor điều chỉnh đĩa van đóng mở một cách chính xác

Khi đạt các góc yêu cầu thì nguồn điện sẽ tự động ngắt và bộ truyền động sẽ làm nhiệm vụ báo cáo tình trạng đóng mở hiện tại của van lên tủ điều khiển giúp người dùng dễ dàng nhận biết được từ xa mà không cần trực tiếp đến vị trí lắp đặt van

Mời các bạn tham khảo video dưới đây để hiểu rõ hơn về cấu tạo và nguyên lý hoạt động của van bướm điều khiển điện

V. Ưu điểm và hạn chế van bướm điều khiển điện

1. Ưu điểm van bướm điều khiển điện

• Được chế tạo từ đa dạng chất liệu giúp van có thể hoạt động tốt trong nhiều môi trường và lĩnh vực làm việc khác nhau, chất liêu nhựa sử dụng cho môi trường có độ ăn mòn cao, chất liệu kim loại phù hợp lắp đặt cho những hệ thống có nhiệt độ và áp lực cao
• Van vận hành hoàn toàn tự động nhờ vào nguồn điện thông dụng ở Việt Nam hiện nay đó là 24V - 380V. Thay thế sức làm việc của con người, giảm được đáng kể chi phí thuê nhân công vận hành van
• Chịu được áp lực cao lên đến 25Bar, đối với những dòng van thiết kế không gioăng có thể chịu được áp lực lên đến 40Bar và nhiệt độ 350 độ C
• Với thiết kế bộ định vị tuyến tính có thể điều tiết lưu lượng dòng chảy một cách dễ dàng và chính xác tuyệt đối
• Có thể điều khiển van từ xa thông qua tủ điều khiển mà không cần trực tiếp với vị trí lắp đặt van
• Hoạt động hoàn toàn bằng nguồn điện, giúp van vận hành êm ái, không gây ô nhiễm cho môi trường bên ngoài
• Thiết kế bộ truyền động bằng tay quay giúp người sử dụng có thể đóng mở thủ công khi xảy ra sự cố mất điện
• Bộ động cơ đạt tiêu chuẩn chống thấm nước IP67, IP68 có thể hoạt động ổn định trong môi trường ẩm ướt
• Phù hợp sử dụng ở những vị trí có không gian vận hành nhỏ hẹp, những hệ thống làm việc có chứa lưu chất độc hai gây ảnh hưởng đến sức khỏe con người
• Kết nối với hệ thống đa dạng theo kiểu mặt bích, lug, wafer hoặc clamp

2. Hạn chế van bướm điều khiển điện

• Cần nguồn điện thích hợp mới có thể vận hành được van
• Không ngâm toàn bộ van dưới nước, có thể dẫn đến tình trạng cháy nổ, làm ảnh hưởng đến toàn bộ hệ thống
• Có thời gian đóng mở chận hơn so với các dòng van điều khiển bằng khí nén, tuy nhiên có thể tránh hiện tượng búa nước và sock áp gây hư hại cho hệ thống đường ống
• Khi xảy ra sự cố mất điện van không thể tự động trở về vị trí ban đầu, lúc này cần sử dụng bộ phận tay quay được thiết kế sẵn ở bộ truyền động
• Có giá thành cao hơn so với các dòng van điều khiển thủ công bằng tay, tuy nhiên các bạn có thể hoàn toàn yên tâm về chất lượng cũng như độ bền của sản phẩm

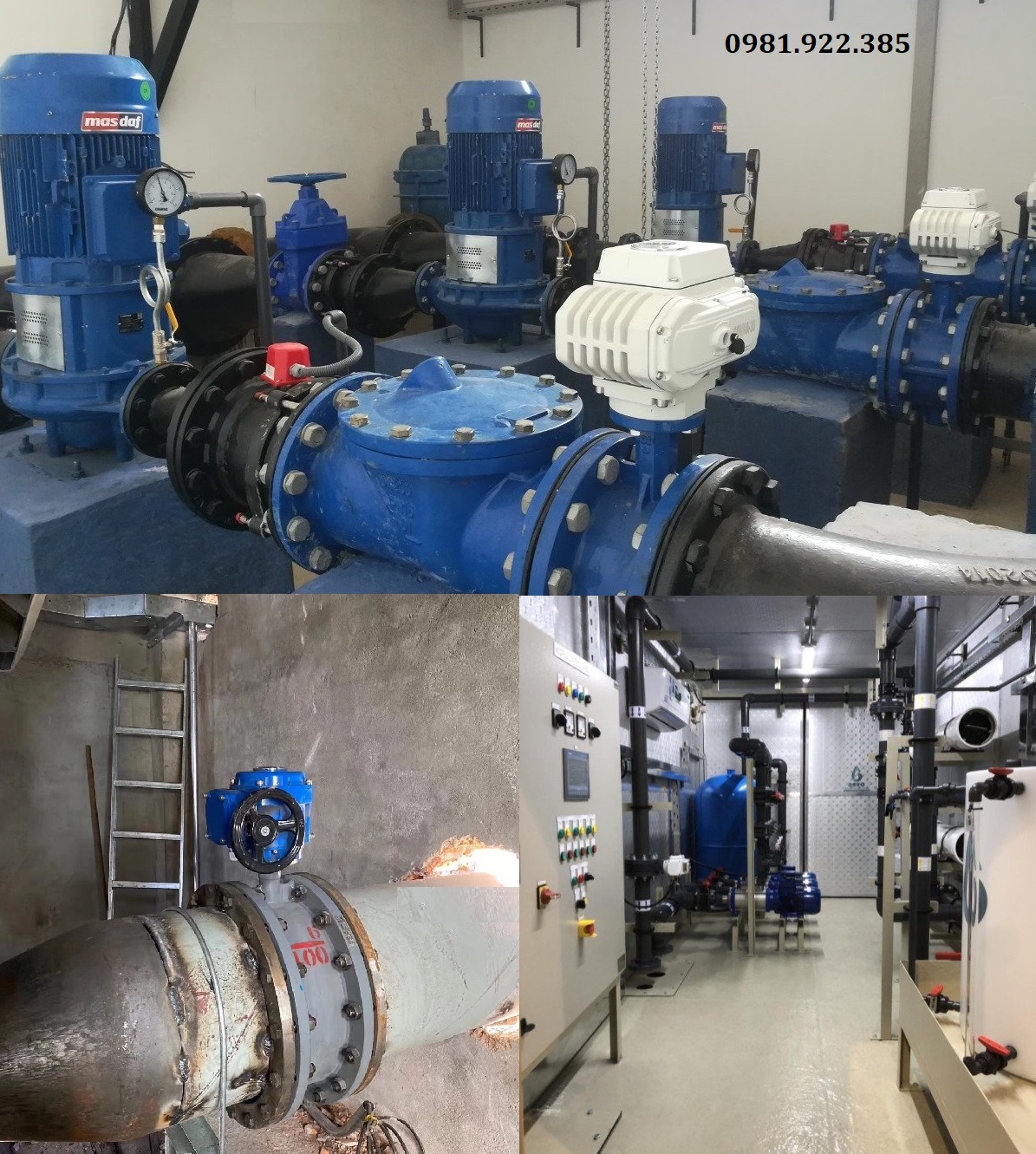

VI. Ứng dụng van bướm điều khiển điện

Sở hữu cho mình những ưu điểm vượt trội, vì thế mà van bướm điều khiển điện được ứng dụng phổ biến trong nhiều lĩnh vực và ngành nghề khác nhau. Có thể kể đến một số ứng dụng thực tế của dòng van này dưới đây:

• Ứng dụng trong môi trường hóa chất, dung dịch, axit có độ ăn mòn cao hoặc trong hệ thống xử lý nước thải
• Ứng dụng trong hệ thống cung cấp nước sinh hoạt trong các khu dân cư
• Lắp đặt trong hệ thống dẫn nước trong các khu công nghiệp sản xuất
• Van được ứng dụng trong nhà máy sản xuất thức ăn chăn nuôi
• Lắp đặt trong nhà máy bột giấy, sản xuất xi măng
• Ứng dụng trong hệ thống nhà máy xử lý nước thải tại các khu công nghiệp
• Ứng dụng trong các hệ thống đường ống dẫn lưu chất lỏng, khí, hơi
• Lắp đặt trong hệ thống tưới tiêu nông nghiệp, hệ thống xử lý nước trong hồ nuôi tôm, cá,...
• Ứng dụng trong lĩnh vực hóa sinh, các hệ thống chế biến dược phẩm, thực phẩm chức năng
• Lắp đặt trong hệ thống máy bơm tại các bể bơi, khu công viên, vui chơi giải trí
• Sử dụng trong các nhà máy chế biến thực phẩm, sản xuất đồ uống, nước giải khát
• Ngoài ra van còn được ứng dụng trong hệ thống PCCC, các lò hơi, lò sấy có nhiệt độ và áp lực làm việc lớn

VII. Các dòng van bướm điều khiển điện phổ biến trên thị trường hiện nay

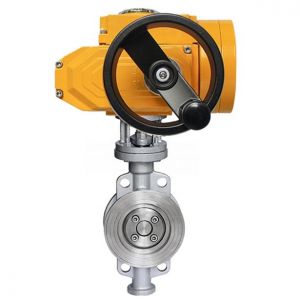

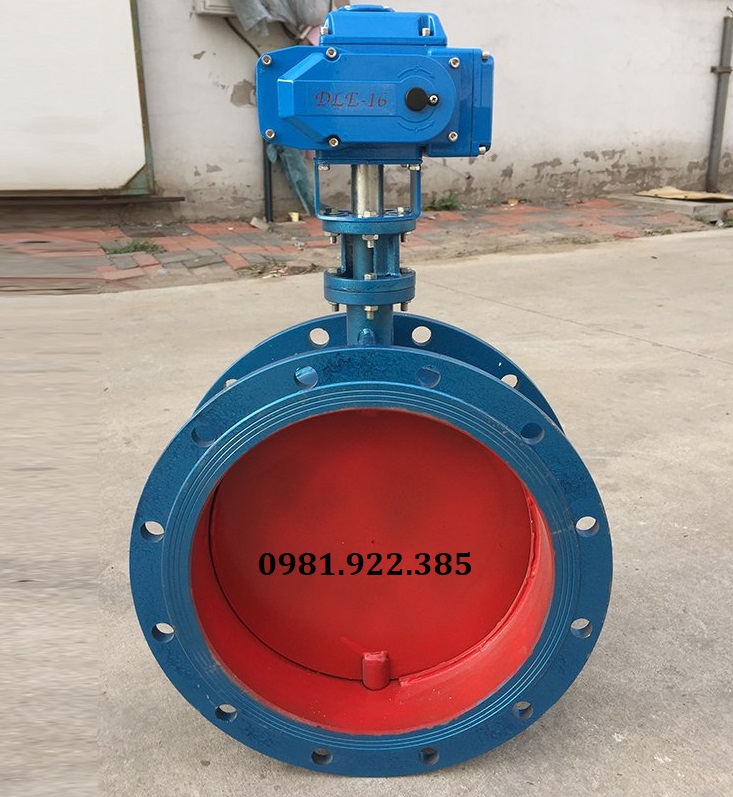

1. Van bướm điều khiển điện chịu áp lực cao

Van được chế tạo từ chất liệu inox cao cấp hoặc thép WCB cùng với đó là thiết kế không gioăng cho phép van hoạt động ổn định trong những hệ thống yêu cầu về nhiệt độ và áp lực làm việc cao. Đặc biệt là khả năng chống ăn mòn tốt, chính vì thế mà van chuyên dùng cho các hệ thống hơi nóng, dầu nóng, khí nén áp lực cao, hệ thống lò đốt trong các nhà máy may

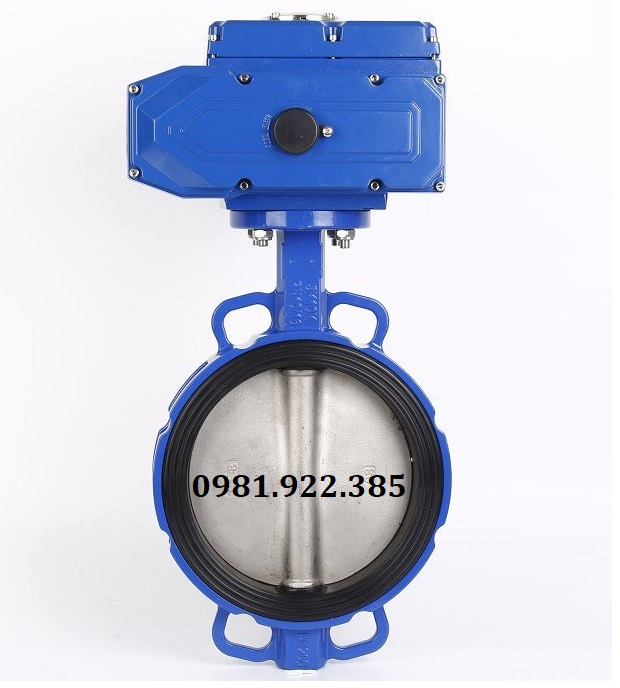

2. Van bướm wafer điều khiển điện

Là dòng van đa kết nối, chúng có thể kết nối với hệ thống đường ống với bất kỳ loại mặt bích có tiêu chuẩn gì. Chỉ cần đặt van ở khoảng trống giữa đường ống thiết kế 2 mặt bích sau đó bắt bulong qua các lỗ định vị trên thân van là được. Tuy nhiên đối với những hệ thống lớn cần lắp đặt bộ phận giá đỡ vì van không có kết nối chắc chắn bằng loại mặt bích

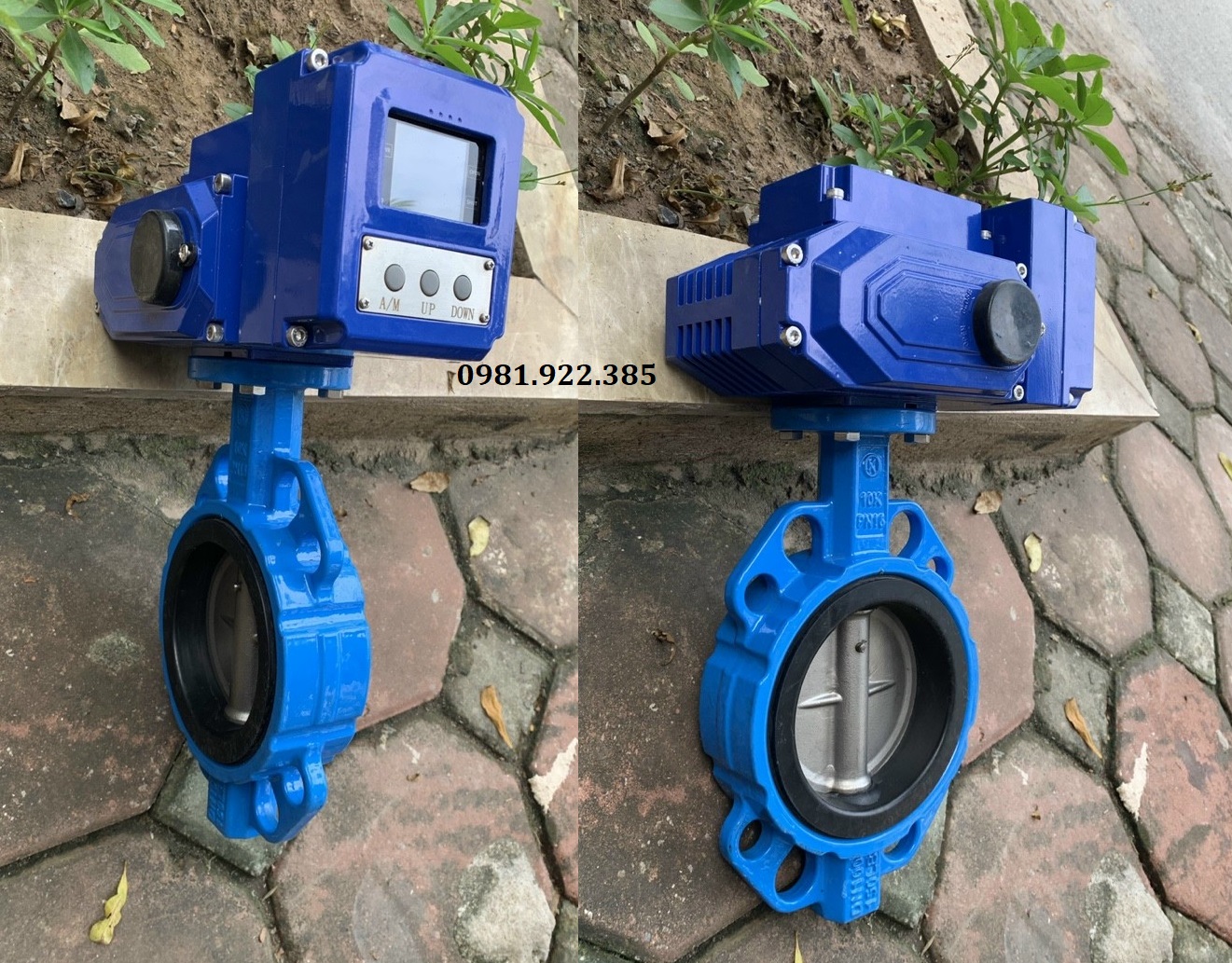

3. Van bướm gang điều khiển điện

Là dòng van được đúc toàn thân từ chất liệu gang cầu, gang xám hoặc gang dẻo. Với giá thành giẻ, van được ưu tiên sử dụng trong hệ thống nước ngọt chưa qua xử lý, các hệ thống phòng cháy chữa cháy. Ngoài ra, với thiết kế phần cánh van làm từ chất liệu inox giúp van có thể hoạt động tốt trong môi trường nước thải và hóa chất nhẹ.

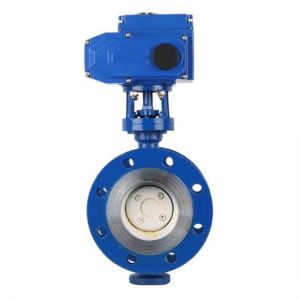

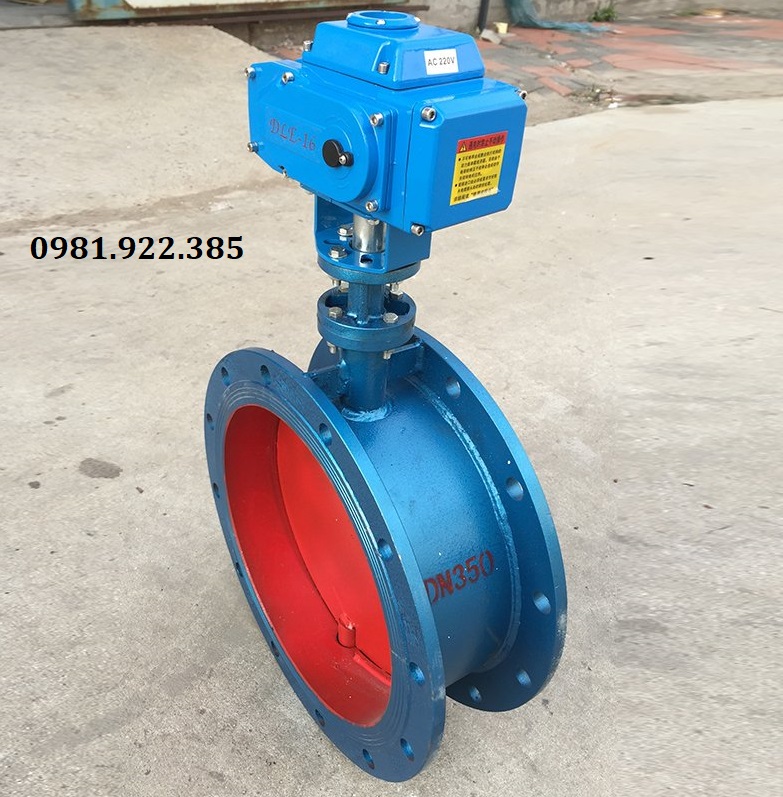

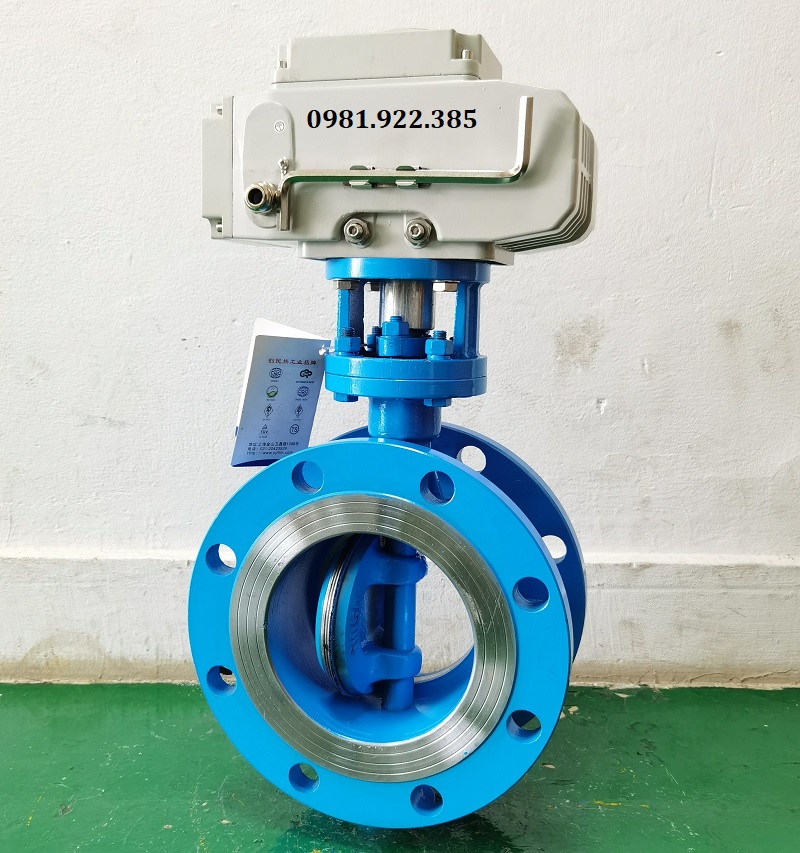

4. Van bướm thép điều khiển điện

Van bướm thép điều khiển điện được làm hoàn toàn từ chất liệu thép cacbon hoặc thép WCB. Sản phẩm được sản xuất trên dây chuyền công nghệ Châu Âu, cho ra những sản phẩm chất lượng, độ bền cao, tuổi thọ sử dụng lâu dài. Tối ưu hóa chi phí nhân công vận hành hệ thống, trong trường hợp gặp sự cố sẽ có tín hiệu báo vệ phòng điều khiển, từ đó cỏ thể xử lý một cách kịp thời tránh ảnh hưởng đến toàn bộ hệ thống

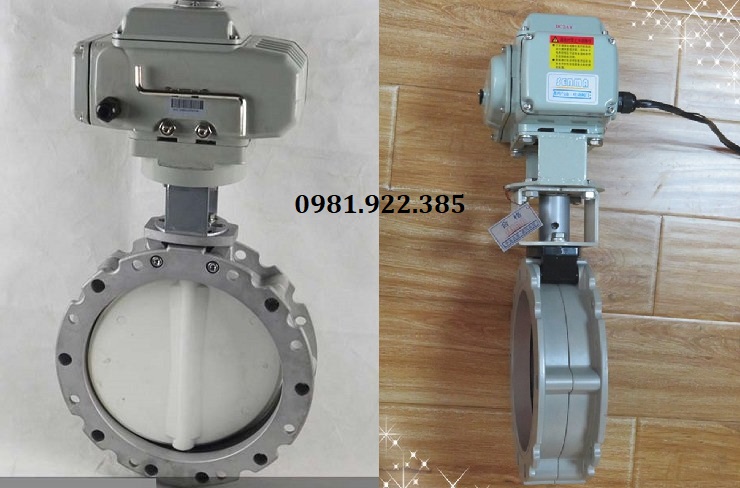

5. Van bướm silo điều khiển điện

Đây là dòng van được thiết kế có phần khác biệt so với các dòng van bướm điện thông thường, chúng được dùng chủ yếu trong các ngành liên quan đến bột hoặc chất rắn như trong hệ thống nhà máy sản xuất xi măng, hệ thống bột gỗ, hệ thống khai thác đất, đá, khai thác khoáng sản. Van có đa dạng kích thước từ DN100 - DN2000 và được nhập khẩu chính hãng từ những nước có nền công nghiệp lớn trên thế giới như Hàn Quốc, Đài Loan, Nhật Bản, Châu Âu, đem lại nhiều sự lựa chọn cho người dùng.

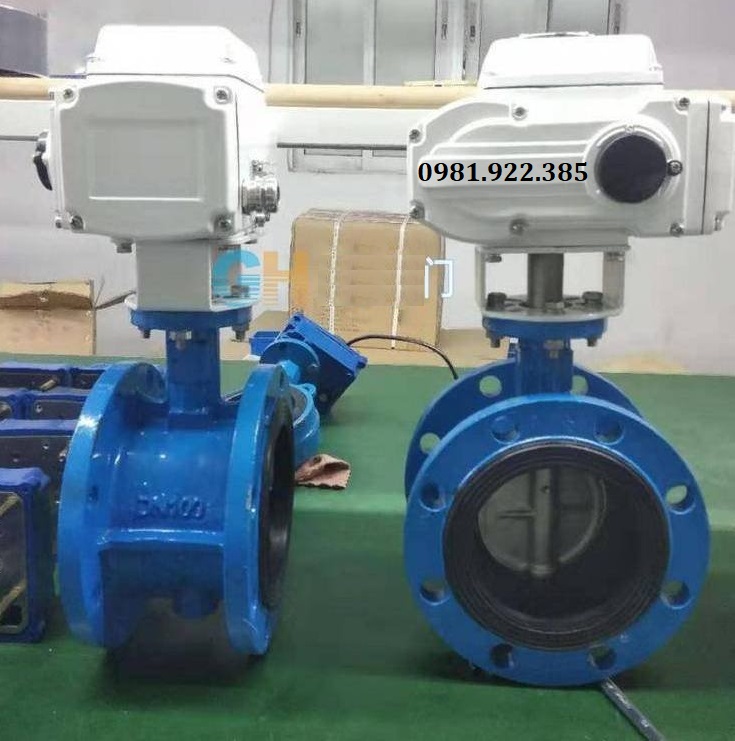

6. Van bướm hai mặt bích điều khiển điện

Đặc điểm dễ nhận dạng so với các dòng van khác đó là thiết kế 2 mặt bích 2 bên thân van với tiêu chuẩn kết nối bao gồm: BS, JIS, ANSI, DIN. Ưu điểm nổi bật của dạng kết nối này là đảm bảo độ chắc chắn, phù hợp với những hệ thống có kích thước lớn, với thiết kế gioăng làm kín được đặt ở giữa phần kết nối của đường ống với mặt bích thân van giúp hạn chế rò rỉ ở mức tối đa.

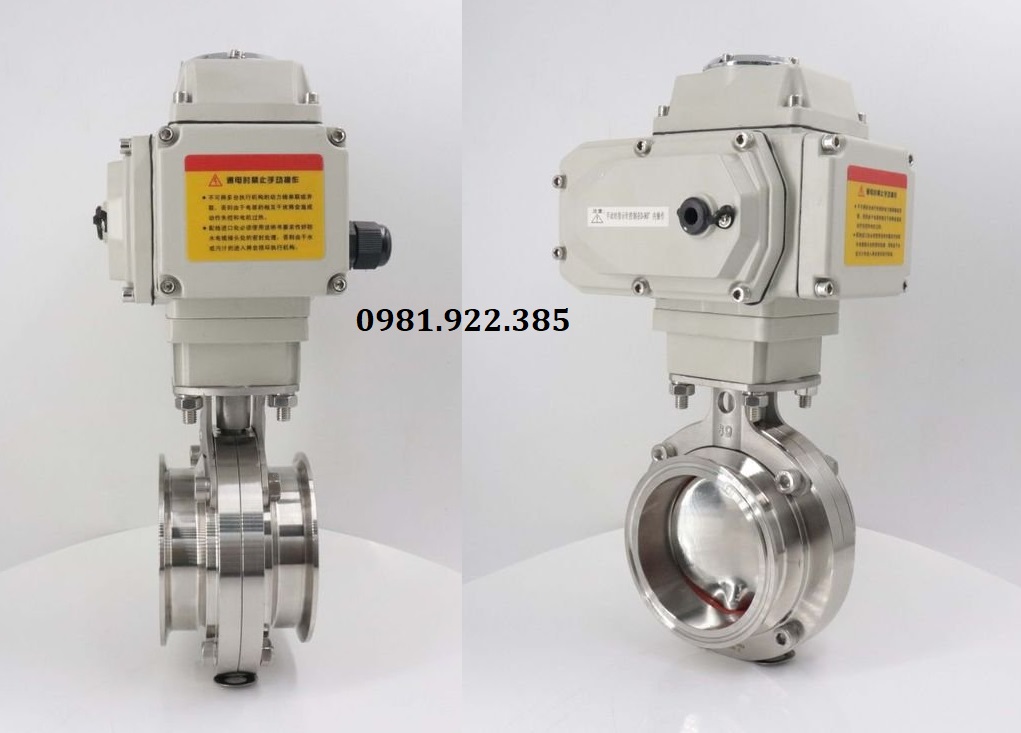

7. Van bướm inox vi sinh clamp điều khiển điện

Đây có thể xem là dòng van cao cấp nhất trong tất cả các dòng van bướm, được làm từ chất liệu inox 304 hoặc inox 316 với bề mặt van được đánh bóng chuyên dùng cho hệ thống chế biến thực phẩm, sản xuất dược phẩm, những nơi yêu cầu khắt khe về độ vệ sinh an toàn. Đặc biệt van còn có thể chịu được nhiệt độ và áp lực cao cùng với khả năng chống ăn mòn của van là rất tốt. Vì thế sản phẩm có giá thành tương đối cao so với các dòng van có cùng mục đích sử dụng như van bướm gang hay van bướm nhựa

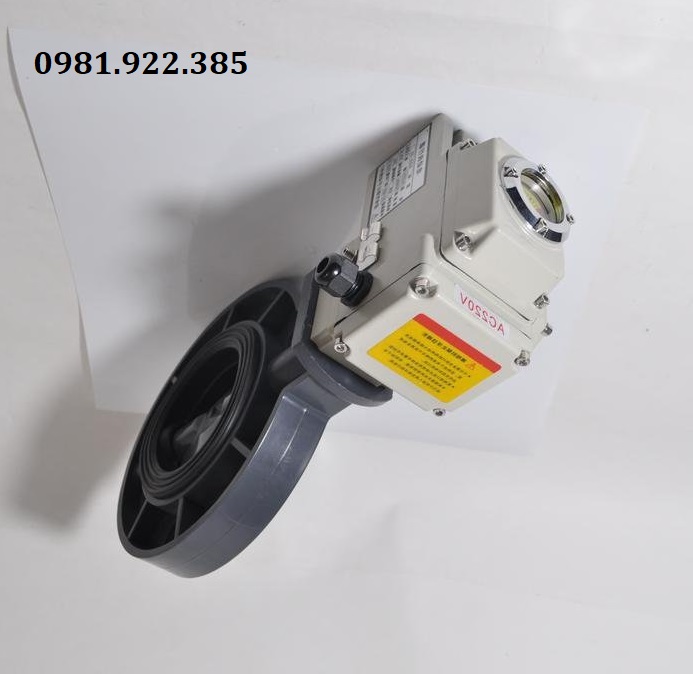

8. Van bướm nhựa điều khiển điện

Với thân van được làm từ chất liệu nhựa PVC, UPVC, CPVC. Là dòng sản phẩm chuyên dùng cho môi trường có độ ăn mòn cao, môi trường axit, muối biển. Ngoài ra van cũng đảm bảo được độ an toàn vệ sinh, vì thế còn được ứng dụng phổ biến trong môi trường nước sạch. Tuy nhiên van cũng có một số hạn chế nhất định đó là không phù hợp trong hệ thống có nhiệt độ và áp lực quá cao

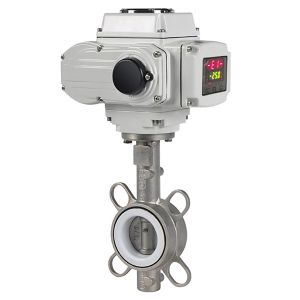

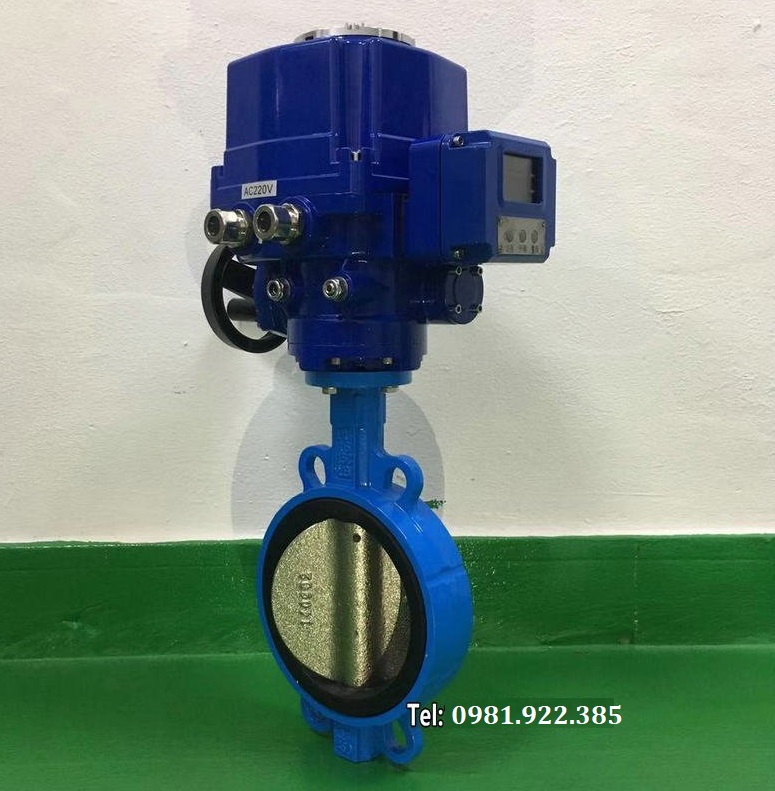

9. Van bướm điều khiển điện tuyến tính

Van bướm khí nén tuyến tính được sản xuất để chuyên dùng cho hệ thống yêu cầu điều tiết lưu lượng dòng chảy, điều tiết nhiệt độ và điều tiết áp suất. Sử dụng tín hiệu analog 4- 20mA để điều khiển van đóng mở theo các góc độ mong muốn. Khi lựa chọn sản phẩm để lắp đặt cho hệ thống các bạn cần lưu ý để mua dòng van đúng với thông số, giúp giảm chi phí đầu tư cũng như tăng hiệu quả sử dụng, quyết định đến sự thành công của toàn bộ hệ thống

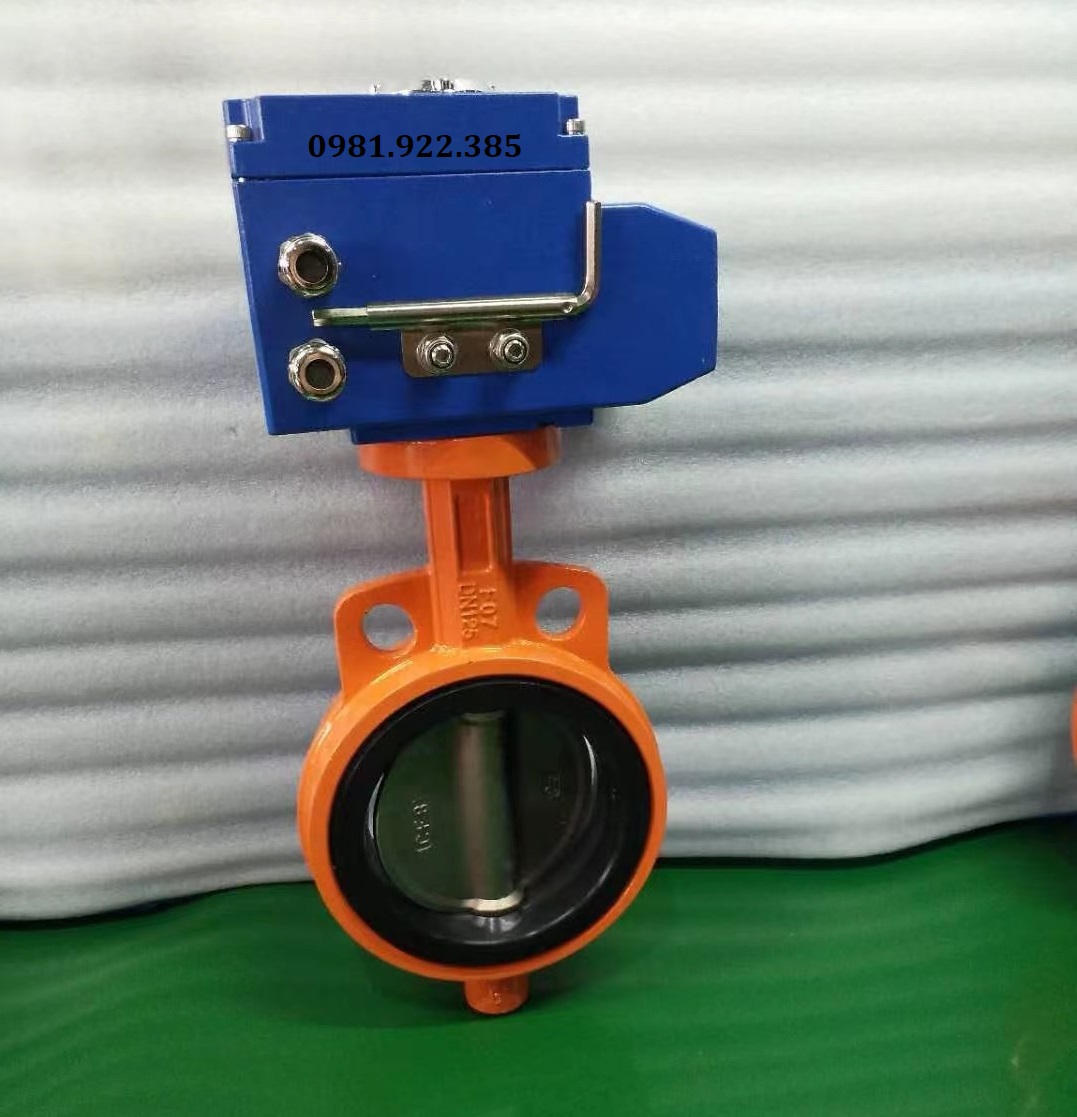

10. Van bướm điều khiển điện ON/OFF

Dòng van này được sử dụng trong các hệ thống đóng mở thông thường (chỉ đóng hoặc mở hoàn toàn). Bởi chức năng đơn giản, đây được xem là thiết bị được sử dụng nhiều nhất và thông dụng trong các hệ thống công nghiệp hiện nay. Khi van bướm điện chạy hết hành trình mô tơ điện tự động ngắt điện và giữ nguyên đĩa van ở trạng thái đóng hoặc mở

VIII. Một số lưu ý khi lựa chọn và sử dụng van bướm điều khiển điện

Việc lựa chọn đúng sản phẩm sẽ giúp các bạn tiết kiệm được chi phí cũng như quyết định đến sự thành công của toàn bộ hệ thống hay không. Vì vậy để chọn được một sản phẩm phù hợp cũng như sử dụng van sao cho chúng hoạt động một cách hiệu quả nhất các bạn cần lưu ý một số điều dưới đây

- Momen xoắn là điều quan trọng hàng đầu trong việc lựa chọn cũng như sử dụng van bướm điện, momen đầu ra của thiết bị thường lớn hơn 1,2 đến 1,5 lần so với momen xoắn hoạt động lớn nhất của van bướm. Nếu momen xoắn của bộ điều khiển bằng hoặc nhỏ hơn so với momen xoắn của van bướm thì van sẽ không hoạt động được

- Tốc độ đóng mở của van không cần quá nhanh, dễ sinh ra hiện tượng búa nước làm ảnh hưởng đến hệ thống đường ống. Vì vậy, tùy theo mục đích sử dụng của từng hệ thống mà lựa chọn dòng van có tốc độ đóng mở phù hợp

- Thông thường thời gian cho một quá trình đóng mở của van khoảng từ 10s, 15s, 20s, 30s,... 90s. Bộ truyền động có momen xoắn càng lớn thì tốc độ đóng mở càng lâu

- Khi lựa chọn các bạn cũng cần chú ý đến chức năng chống quá tải của van. Nếu van hoạt động trong môi trường có chứa nhiều lưu chất sẽ khiến đĩa van dễ bị kẹt, nếu không được thiết kế chức năng chống quá tải rất dễ gây ra hiện tượng hỏng hóc như vỡ hệ thống bánh răng truyền đòng hoặc cháy motor do ngâm điện quá lâu và nhiều sự cố khác. Vì vậy khi lắp đặt van trong các hệ thống bột giấy, xi măng, chất rắn,... chức năng chống quá tải là rất quan trọng

- Lưu ý đảm bảo độ chắc chắn cũng như khả năng làm kín tại các điểm kết nối van với các thiết bị máy móc khác để tránh tình trạng rò rỉ làm thất thoát lưu chất ra bên ngoài môi trường

- Ngoài ra các bạn cần kiểm tra và bảo dưỡng van định kì từ 3 - 6 tháng một lần để van có thể vận hành trơn tru cũng như tối đa được hiệu quả làm việc
