Van điện từ

I. Khái niệm cơ bản về van điện từ

Van điện từ là một loại van được điều khiển bằng nguồn điện để mở hoặc đóng dòng chảy của chất lỏng, khí hoặc hỗn hợp chất lỏng – khí trong hệ thống ống dẫn. Nó hoạt động dựa trên nguyên lý tạo ra lực từ từ một trường điện trong solenoid để điều khiển chuyển động của cơ cấu van.

Cơ chế hoạt động của van điện từ thường là như sau: Khi nguồn điện được kích hoạt, dòng điện chạy qua cuộn dây solenoid, tạo ra một lực từ trường và tạo ra lực từ điện tử. Lực từ này có thể thu hút hoặc đẩy cơ cấu van, dẫn đến mở hoặc đóng van. Khi nguồn điện ngừng hoạt động, lực từ cũng mất đi và van trở về vị trí ban đầu.

Van điện từ có thể được sử dụng để điều khiển luồng chất lỏng hoặc khí trong nhiều ứng dụng khác nhau. Chúng thường được sử dụng trong các hệ thống điều khiển tự động trong công nghiệp để điều khiển chất lỏng trong quy trình sản xuất hoặc hệ thống vận chuyển.

Các đặc điểm quan trọng của van bao gồm tính linh hoạt và nhanh chóng trong việc điều khiển, độ tin cậy và độ bền cao, tiết kiệm năng lượng và hiệu suất cao. Chúng có thể được điều khiển từ xa thông qua nguồn điện và tích hợp vào các hệ thống tự động hóa để cung cấp sự linh hoạt và khả năng kiểm soát chính xác.

Van điện từ có nhiều loại và kích thước khác nhau, được thiết kế để đáp ứng các yêu cầu cụ thể của từng ứng dụng. Việc lựa chọn và cài đặt đúng loại van phù hợp là rất quan trọng để đảm bảo hiệu quả và độ tin cậy của hệ thống.

II. Thông số kỹ thuật van điện từ

• Kích thước cơ bản: DN6 (Phi 10mm) - DN200 (Phi 219mm)
• Điện áp sử dụng: 24V -220V - 380V
• Nhiệt độ tối đa: Max 200ºC
• Áp lực hoạt động: 10Bar - 16Bar - 25Bar - 40Bar
• Cơ chế vận hành: Thường đóng (NC) - Thường mở (NO)
• Kết nối hệ thống: Mặt bích, lắp ren
• Chất liệu sản xuất: Nhựa, đồng, gang, inox
• Môi trường sử dụng: Nước, hóa chất, xăng, dầu, hơi nóng khí nén
• Xuất xứ: Nhật Bản, Đài Loan, Hàn Quốc, Italia
• Tình trạng hàng: Luôn có sẵn
• Giấy tờ đi kèm: Đầy đủ CO, CQ, VAT
• Chế độ bảo hành: 12 tháng

III. Cấu tạo van điện từ

Van điện từ được cấu tạo bao gồm các bộ phận chính sau:

1. Thân và nắp van điện từ

Đây là các bộ phận chính kết nối với các thành phần khác để tạo thành một sản phẩm hoàn chỉnh. Thân van và mắp van thường chế tạo từ các vật liệu phổ biến như gang, đồng, nhựa hoặc inox. Mỗi loại vật liệu đều có các công dụng và phù hợp sử dụng cho các môi trường làm việc khác nhau. Thân van được thiết kế cách điện hoàn toàn, nhằm đảm bảo an toàn cho người sử dụng trong quá trình vận hành.

2. Vỏ bảo vệ van

Đây là bộ phận bên ngoài để bảo vệ cuộn dây điện từ khỏi các tác động bên ngoài và nguy hiểm trong quá trình vận hành. Vỏ bảo vệ thường được chế tạo bằng kim loại hoặc đúc bằng nhựa.

3. Cuộn dây điện từ (Cuộn coil)

Đây là thành phần quan trọng tạo nên “van điện từ”. Cuộn coil bao gồm các vòng dây đồng tâm (dây đồng hoặc nhôm) được phủ một lớp cách điện để đảm bảo an toàn và kéo dài tuổi thọ sử dụng. Cuộn dây điện từ được kết nối với nguồn điện phổ biến từ 24V – 380V để tạo ra từ trường và điều khiển hoạt động đóng/mở của van.

4.Đĩa van (màng van)

Đây là bộ phận tiếp xúc trực tiếp và đóng mở lưu chất trong van. Nó được kết nối với đầu dưới của trục van. Khi trục di chuyển lên, đĩa van nâng lên và mở lỗ thoát cho lưu chất chảy qua (van mở). Khi trục hạ xuống, kéo theo đĩa van di chuyển xuống và bịt kín lỗ thoát của lưu chất (van đóng). Đĩa van thường được chế tạo bằng vật liệu mềm, có độ đàn hồi cao như Teflon, EPDM hoặc Viton. Phù hợp sử dụng cho nhiều môi trường làm việc khác nhau.

5. Lò xo

Lò xo là một thành phần quan trọng trong van điện từ, đóng vai trò quan trọng trong việc đảm bảo hoạt động chính xác của van thông qua lực đàn hồi. Một đầy của lò xo được kết nối với trục van và lực nén của lò xo khi van không được cấp điện giúp van duy trì trong trạng thái đóng (đối với dạng thường đóng) hoặc mở (đối với dạng thường mở). Lò xo thường được chế tạo từ các chất liệu có độ bền cơ học cao như thép cacbon hoặc inox.

6. Trục van điện từ

Trục van là một thanh kim loại hình trụ, một đầu của nó được gắn với lò xo, trong khi đầu còn lạo được cố định kết nối với đĩa van. Trục có khả năng di chuyển lên xuống trong lòng cuộn dây điện từ nhờ vào lực đàn hồi từ lò xo và lực hút từ trường điện.

IV. Nguyên lý hoạt động van điện từ

Van điện từ có 2 loại chính đó dạng dạng thường mở (Normally Open / NO) và dạng thường đóng (Normally Closed / NC), và cách hoạt động của từng loại cũng khác nhau. Hãy cùng chúng tôi tìm hiểu nguyên lý hoạt động của từng loại:

1. Nguyên lý hoạt động van điện từ thường đóng

Đây là loại van mà khi không có dòng điện được kích hoạt, van luôn ở trạng thái đóng, không cho chất lỏng chảy qua.

Khi nguồn điện được cấp cho cuộn coil, tạo ra từ trường là lực hút vượt lên trên lực đàn hồi của lò xo. Điều này làm cho trục vàn cùng với đĩa van di chuyển lên trên, mở lỗ thoát và cho phép lưu chất đi qua van (vn mở. Quá trình này được gọi là chu kỳ mở van.

Khi ngừng cấp điện cho van, cuộn coil không tạo ra từ trường nữa, và lực đàn hồi của lò xo đẩy trục van và đĩa van xuống bịt kín lỗ thoát và ngăn chặn lưu chất chảy qua van (van đóng). Quá trình này được gọi là chu kỳ đóng van.

2. Nguyên lý hoạt động van điện từ thường mở

Trái ngược với van thường đóng, van điện từ thường mở luôn ở trạng thái mở khi không có dòng điện được kích hoạt (chất lỏng luôn chảy qua van).

Khi nguồn điện được cấp cho cuộn coil, van chuyển sang trạng thái đóng và ngăn chặn chất lỏng chảy qua. Quá trình này được gọi là chu kỳ đóng van.

Loại van này yêu cầu sự kết hợp giữa năng lượng điện và chênh áp trên hệ thống để điều khiển cơ cấu van. Do đó, loại van này đòi hỏi một chênh áp tối thiểu giữa đầu vào và đầu ra để hoạt động chính xác.

Những nguyên tắc hoạt động này giúp van thực hiện chức năng điều khiển chất lỏng hoặc khí trong các ứng dụng công nghiệp và tự động hóa, đảm bảo khả năng kiểm soát và linh hoạt trong quá trình sản xuất và vận chuyển.

Mời các bạn tham khảo video dưới đây để hiểu rõ hơn về cấu tạo và nguyên lý hoạt động của van điện từ

V. Ứng dụng van điện từ

1. Ứng dụng trong công nghiệp

• Hệ thống xử lý chất lỏng: Sử dụng để điều khiển dòng chảy của chất lỏng trong các quy trình công nghiệp như xử lý nước, xử lý hóa chất và sản xuất dược phẩm. Chúng có thể được sử dụng để điều khiển và ngắt dòng chảy của chất lỏng trong các đường ống và hệ thống ống dẫn.
• Hệ thống khí: Van cũng được sử dụng để điều khiển dòng chảy của khí trong các quy trình công nghiệp như quá trình dẫn nhiệt, dẫn khí và hệ thống khí nén. Chúng có thể được sử dụng để điều khiển và ngắt dòng chảy của khí trong các đường ống dẫn khí.
• Hệ thống điều nhiệt: Sử dụng trong các hệ thống điều nhiệt để điều chỉnh và kiểm soát dòng chảy của chất lỏng làm lạnh hoặc chất lỏng làm nóng, như trong các hệ thống làm lạnh và hệ thống sưởi.

2. Sử dụng trong hệ thống điều khiển tự động

Van điện từ đóng một vai trò quan trọng trong các hệ thống điều khiển tự động, nơi chúng được kích hoạt và điều khiển bằng tín hiệu từ các thiết bị và bộ điều khiển tự động. Chúng có thể được tích hợp vào các mạch điện tử và hệ thống điều khiển để thực hiện các chức năng như điều khiển dòng chảy, áp suất, nhiệt độ và mức chất lỏng.

Van điện từ đảm bảo khả năng điều khiển chính xác và nhanh chóng của các quy trình và hệ thống trong các ứng dụng công nghiệp và hệ thống điều khiển tự động, đồng thời cung cấp sự linh hoạt và đáng tin cậy trong quá trình vận hành.

VI. Đặc điểm và thuận lợi của van điện từ

1. Tính linh hoạt và nhanh chóng

Van có khả năng hoạt động nhanh chóng và linh hoạt trong việc điều khiển dòng chảy của chất lỏng hoặc khí. Chúng có thể được kích hoạt và điều khiển bằng tín hiệu điện, giúp thay đổi trạng thái của van một cách chính xác và nhanh chóng.

2. Độ tin cậy và độ bền cao

Van được thiết kế và chế tạo với chất liệu và công nghệ chất lượng cao, đảm bảo độ tin cậy và độ bền trong quá trình hoạt động. Chúng có khả năng chịu được áp suất và nhiệt độ cao, đồng thời kháng được tác động từ các yếu tố môi trường khắc nghiệt, như hóa chất, bui bẩn và độ ẩm.

3. Tiết kiệm năng lượng và hiệu suất cao

Van điện từ được thiết kế để tiết kiệm năng lượng và đạt hiệu suất cao trong việc điều khiển dòng chảy. Chúng hoạt động nhanh chóng và chính xác, giúp giảm thời gian và lượng chất lỏng hoặc khí tiêu thụ. Bên cạnh đó, van có khả năng giữ vị trí và không yêu cầu lực bên ngoài để duy trì trạng thái mở hoặc đóng, từ đó tối ưu hóa hiệu suất và tiết kiệm năng lượng.

VII. Hình ảnh, catalogue van điện từ

Trên đây là một số thông tin cơ bản về dòng van điện từ, cùng tìm hiểu thêm một số dòng van công nghiệp khác:

• Van bướm điều khiển khí nén
• Van bi điều khiển điện
• Van bướm điều khiển điện



VIII. Các sản phẩm van điện từ phổ biến hiện nay

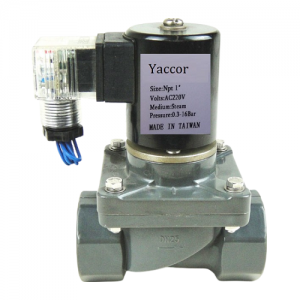

1. Van điện từ nhựa

Van điện từ nhựa được làm từ các vật liệu nhựa chất lượng cao như PVDF, PVC, PP, ABS, được sử dụng rộng rãi trong các ứng dụng hóa chất, xử lý nước, xử lý chất lỏng. Đặc điểm của dòng van này khả năng kháng hóa chất, kháng ăn mòn, trọng lượng nhẹ và dễ dàng lắp đặt. Chúng có thể hoạt động trong các môi trường ăn mòn và yêu cầu độ chính xác trong việc kiểm soát dòng chảy.

2. Van điện từ mặt bích

Van điện từ mặt bích được thiết kế để kết nối với các ống hoặc hệ thống có mặt bích. Chúng có thể có các kiểu kết nối với các tiêu chuẩn khác nhau như ANSI, BS, JIS, DIN. Van điện từ mặt bích thường được sử dụng trong các ứng dụng công nghiệp và xây dựng, đảm bảo khả năng chịu áp suất cao và có khả năng chịu được các yếu tố môi trường khắc nghiệt.

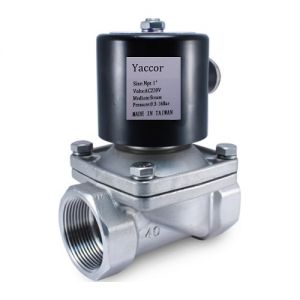

3. Van điện từ inox

Van điện từ inox là các sản phẩm được chế tạo từ chất liệu inox cao cấp (thép không gỉ) như inox 304, 316, 316L. Chúng được sử dụng chủ yếu trong cá ứng dụng yêu cầu tính bền vững và kháng ăn mòn cao như trong ngành thực phẩm, y dược và hóa chất. Chúng có khả năng chịu được nhiệt độ cao, áp suất cao và tác động hóa chất mạnh, đồng thời đảm bảo độ chính xác và độ bền trong quá trình điều khiển dòng chảy.

4. Van điện từ nối ren

Van điện từ nối ren là dòng van được thiết kế để gắn vào hệ thống đường ống bằng cách sử dụng nối ren. Chúng thường có thiết kế nhỏ gọn và tiện lợi. Cho phép lắp đặt dễ dàng trong các hệ thống ống dẫn. Van thường được sử dụng trong các ứng dụng như hệ thống xử lý chất lỏng, hệ thống khí và hệ thống điều khiển tự động trong các ngành công nghiệp khác nhau.

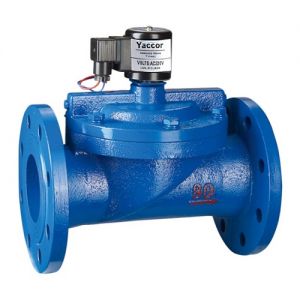

5. Van điện từ gang

Van điện từ gang là dòng van được chế tạo từ vật liệu gang chất lượng cao, có khả năng chịu được nhiệt độ và áp suất cao. Chúng thường có kích thước lớn và được sử dụng trong các ứng dụng công nghiệp nặng như trong hệ thống hóa chất và hệ thống công nghiệp chế biến. Van thường có khả năng chịu được môi trường khắc nghiệt và đáng tin cậy trong việc điều khiển dòng chảy của chất lỏng hoặc khí.

6. Van điện từ hơi nóng

Van điện từ hơi nóng được thiết kế đặc biệt để điều khiển luồng hơi nóng trong các quy trình công nghiệp. Chúng thường có khả năng chịu được nhiệt độ cao và có thiết kế chịu được áp suất hơi nóng. Van điện từ hơi nóng được sử dụng trong các ứng dụng như hệ thống làm nóng, hệ thống xử lý hơi nóng và hệ thống công nghiệp sưởi.

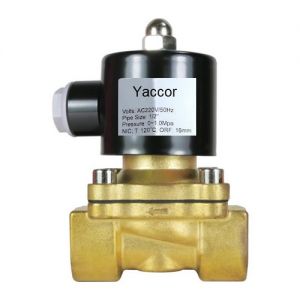

7. Van điện từ đồng

Van điện từ đồng là một loại van được chế tạo từ chất liệu đồng. Có khả năng chịu được áp suất và nhiệt độ cao. Chúng thường được sử dụng trong các ứng dụng công nghiệp và hệ thống xử lý chất lỏng hoặc khí có yêu cầu khắt khe về độ bền và khả năng chịu tác động từ môi trường. Tuy nhiên, hạn chế của dòng van này là kích thước tối đa chỉ đến DN50, không phù hợp lắp đặt và sử dụng cho những hệ thống đường ống cỡ lớn.

8. Van điện từ thường mở

Van điện từ thường mở là dòng van luôn trong trạng thái mở khi không có nguồn điện được cấp vào. Khi có nguồn điện, van chuyển sang trạng thái đóng và không có chất lỏng hoặc khí chảy qua. Loại van này thường được sử dụng trong các ứng dụng yêu cầu mức áp suất cao và cần điều khiển lưu chất khi có nguồn điện được kích hoạt

9. Van điện từ thường đóng

Ngược lại với dạng thường mở, van điện từ  thường đóng luôn trong trạng thái đóng khi không có nguồn điện. Khi có nguồn điện được cấp vào, van mở ra và cho phép chất lỏng hoặc khí chảy qua. Loại van này thường được sử dụng trong các ứng dụng yêu cầu kiểm soát dòng chảy bằng cách cấp nguồn điện để mở van và ngắt dòng chảy khi không có nguồn điện.

10. Van điện từ áp lực cao

Van điện từ áp lực cao được thiết kế để chịu được áp suất cao trong quá trình điều khiển chất lỏng hoặc khí. Chúng được sử dụng trong các hệ thống có yêu cầu áp suất làm việc cao, như trong công nghiệp dầu khí, công nghiệp hóa chất, và các quá trình công nghệ cao khác. Van đảm bảo khả năng chịu áp suất và độ tin cậy cao trong quá trình hoạt động, đồng thời đảm bảo hiệu suất và an toàn cho hệ thống.

IX. Một số lưu ý khi lựa chọn và cài đặt van điện từ

1. Yêu cầu lựa chọn van điện từ phù hợp

Khi lựa chọn van, cần xem xét các yêu cầu cụ thể của ứng dụng và hệ thống. Dưới đây là một số yếu tố quan trọng cần xem xét:

• Dòng chảy và áp suất: Xác định dòng chảy và áp suất tối đa trong hệ thống để chọn van có khả năng hoạt động ổn định và bền bỉ.
• Loại chất lỏng hoặc khí: Xác định tính chất của lưu chất trong hệ thống, bao gồm nhiệt độ, độ nhớt, pH, tính ăn mòn và tính chất gây nổ. Điều này giúp lựa chọn van với vật liệu phù hợp để đảm bảo sự tương thích và độ bền.
• Điện áp và tần số: Xác định điện áp và tần số nguồn điện cung cấp cho van để lựa chọn van phù hợp với yêu cầu điện tử và điều khiển.
• Môi trường làm việc: Xác định môi trường làm việc như nhiệt độ môi trường, độ ẩm, tác động từ hóa chất hoặc bụi bẩn. Điều này giúp lựa chọn sản phẩm với vật liệu chống ăn mòn, chịu nhiệt và kháng bụi phù hợp.

2. Quy trình lắp đặt và bảo trì van điện từ

• Lắp đặt: Đảm bảo lắp đặt van theo hướng dẫn của nhà sản xuất và các tiêu chuẩn an toàn. Đảm bảo rằng van được gắn chặt và không bị rò rỉ.
• Kết nối điện: Thực hiện kết nối dây điện theo đúng cấu trúc mạch và thông số kỹ thuật của van điện từ. Đảm bảo rằng kết nối đúng dòng điện và điện áp nguồn cung cấp.
• Kiểm tra hoạt động: Sau khi cài đặt, kiểm tra hoạt động của van bằng cách kích hoạt và điều khiển nó bằng tín hiệu điện. Đảm bảo rằng van mở và đóng chính xác và không có hiện tượng rò rỉ.
• Bảo trì: Thực hiện bảo trì định kỳ và kiểm tra van để đảm bảo hoạt động ổn định và độ tin cậy. Vệ sinh van và lò xo để loại bỏ bụi bẩn và tạp chất. Kiểm tra dòng điện và điện áp để đảm bảo hệ thống điện hoạt động đúng.

X. Vấn đề thường gặp trên van điện từ và giải pháp khắc phục

1. Rò rỉ và hỏng hóc

• Rò rỉ: Vấn đề phổ biến có thể xảy ra khi van không đóng kín hoặc bị hỏng, dẫn đến hao hụt chất lỏng hoặc khí. Nguyên nhân có thể là do kết cầu van bi hư hỏng, vật liệu không tương thích hoặc lắp đặt không đúng cách.
• Hỏng hóc: Các vấn đề hỏng hóc bao gồm van không hoạt động, không mở hoặc không đóng, lỗi điều khiển điện tử, lò xo mất đàn hồi hoặc các vấn đề kỹ thuật khác.

2. Cách khắc phục và bảo dưỡng

Để khắc phục vấn đề rò rỉ, có thể thực hiện các biện pháp sau:

• Kiểm tra và thay thế bộ phận van bị hỏng, như đĩa van, tấm van, vòng đệm.
• Kiểm tra và làm sạch bề mặt kết nối, đảm bảo chặt chẽ và không có rò rỉ.

Để khắc phục vấn đề hỏng hóc, có thể thực hiện các biện pháp sau:

• Kiểm tra nguồn điện và tín hiệu điều khiển để đảm bảo hoạt động đúng.
• Kiểm tra và thay thế lò xo nếu cần thiết.
• Kiểm tra và làm sạch các bộ phận hoạt động như trục van, cuộn coil, đế van.
• Đảm bảo các mối nối điện và dây điện không bị chập chờn hoặc bung ra.

Bên cạnh đó, bảo dưỡng định kỳ là một phương pháp quan trọng để duy trì và kéo dài tuổi thọ của van điện từ. Đảm bảo làm sạch và bôi trơn các bộ phận chuyển động, kiểm tra và hiệu chỉnh các thông số hoạt động và kiểm tra kỹ thuật an toàn để đảm bảo van hoạt động đúng và an toàn.

Quá trình bảo dưỡng và khắc phục vấn đề nên được thực hiện bởi nhân viên có kỹ năng và hiểu biết về van điện từ, hoặc có thể được thực hiện bởi nhà sản xuất hoặc nhà cung cấp dịch vụ chuyên nghiệp.
