Khớp nối mềm

I. Khái quát chung về khớp nối mềm

Khớp nối mềm là một thiết bị giúp kết nối giữa hai đường ống hoặc các thành phần trong một hệ thống, cho phép chúng xoay, di chuyển hoặc biến đổi hình dạng một cách tương đối tự do. Khớp nối mềm thường được thiết kế để chịu được các lực và chuyển động, đồng thời cung cấp khả năng truyền tải sự liên kết và truyền động giữa các đường ống với nhau.

Khớp nối mềm thường được sử dụng trong nhiều lĩnh vực khác nhau, bao gồm cơ khí, ô tô, cấp thoát nước, y tế và xây dựng. Chúng có nhiều ưu điểm như giảm thiểu sự truyền đạt lực và rung động, tăng khả năng thích ứng cho các biến dạng và chuyển động, cung cấp tính an toàn và bảo vệ cho các thành phần quan trọng trong hệ thống.

II. Cấu tạo và thông số kỹ thuật khớp nối mềm

1. Cấu tạo khớp nối mềm

Khớp nối mềm bao gồm ba bộ phận chính đó là: Ruột khớp nối, vỏ bảo vệ và hai đầu kết nối. Mỗi bộ phận đóng vai trò quan trọng trong việc cung cấp tính linh hoạt, độ bền và bảo vệ cho khớp nối.

• Ruột khớp nối: Đây là thành phần trung tâm của khớp nối mềm. Nó thường được làm từ các vật liệu linh hoạt như cao su, chất dẻo hoặc các sợi inox bện chắc chắn. Ruột khớp nối có khả năng có giãn và uốn cong cho phép các thiết bị kết nối di chuyển một cách tương đối tự do. Nó chịu trách nhiệm chịu lực và truyền động giữa các đường ống với nhau.
• Vỏ bảo vệ: Vỏ bảo vệ bao quanh ruột khớp nối và có nhiệm vụ bảo vệ ruột khớp khỏi các yếu tố bên ngoài như bụi bẩn, nước, hóa chất hay va chạm. Vỏ bảo vệ thường được làm từ các vật liệu bền như thép, nhôm hoặc cao su. Nó cũng có thể có các tính năng chống cháy, chống tia UV hoặc chống ăn mòn để tăng độ bền và tuổi thọ của khớp nối.
• Hai đầu kết nối: Đây là bộ phần liên kết khớp nối với hệ thống cần được kết nối. Các đầu kết nối có thể là mặt bích, nối ren hoặc rắc co tùy thuộc vào ứng dụng cụ thể của khớp nối. Chúng thường được thiết kế để cung cấp khả năng kết nối chắc chắn và truyền đạt lực hoặc chuyển động giữa các thành phần.

2. Thông số kỹ thuật khớp nối mềm

• Kích thước cơ bản: DN15 - DN1000
• Chất liệu sản xuất: Inox 201, inox 304, inox 316, cao su
• Kết nối hệ thống: Mặt bích, rắc co, lắp ren
• Áp lực hoạt động: 10Bar, 16Bar, 25Bar
• Nhiệt độ tối đa: Max 200ºC
• Chiều dài khớp: 200mm - 5000mm (tùy vào yêu cầu đặt hàng người sử dụng)
• Tiêu chuẩn mặt bích: DIN, BS, JIS, ANSI
• Môi trường sử dụng: Nước đa dụng, hóa chất, xăng, dầu, hơi nóng, khí nén
• Xuất xứ: Việt Nam, Hàn Quốc, Đài Loan, Trung Quốc, Malaysia
• Tình trạng hàng: Luôn có sẵn
• Chế độ bảo hành: 12 tháng, 1 đổi 1 đối với những sản phẩm có lỗi đến từ nhà sản xuất

III. Ứng dụng khớp nối mềm

1. Ứng dụng trong ngành công nghiệp

• Trong ngành công nghiệp cơ khí và máy móc, khớp nối mềm được sử dụng để truyền động và chịu lực trong các hệ thống máy móc như trong các băng tải, máy nén, máy cắt và các thiết bị di chuyển.
• Trong ngành sản xuất ô tô, sử dụng trong các hệ thống truyền động, hệ thống treo, hệ thống lái và các ứng dụng khác để tăng tính linh hoạt cũng như giảm tiếng ồn và rung động.

2. Ứng dụng trong hệ thống cấp thoát nước

• Trong hệ thống cấp thoát nước, khớp nối mềm được sử dụng để kết nối các đường ống và phụ kiện, cho phép chịu mở rộng, co ngót và chịu lực thay đổi do áp lực nước và các yếu tố môi trường khác. Điều này giúp giảm thiểu căng thẳng trong hệ thống ống, hạn chế sự xuất hiện của rò rỉ và sự hư hỏng do dao động và biến dạng.

3. Ứng dụng trong hệ thống khí nén

• Sử dụng để kết nối các ống dẫn khí và các thiết bị khác nhau như máy nén, bình chứa khí và van điều khiển. Giúp giảm thiểu tác động từ rung động và chuyển động đến các thành phần khác trong hệ thống, làm giảm tiếng ồn và gia tăng độ bền cho các thiết bị. Ngoài ra, chúng còn giúp dễ dàng lắp đặt, bảo trì và thay thế các bộ phận trong hệ thống khí nén một cách linh hoạt.

4. Ứng dụng trong hệ thống điều hòa không khí

• Sử dụng để kết nối các ống dẫn khí nóng và lạnh, các bộ phận van, quạt, ống gió và các thiết bị khác. Giúp giảm thiểu sự truyền đạt rung động và tiếng ồn, cung cấp tính linh hoạt cho hệ thống khi có sự co giãn và chuyển động do thay đổi nhiệt độ. Chúng cũng cho phép điều chỉnh và cân chỉnh vị trí các thành phần trong hệ thống, tạo điều kiện thuận lợi cho lắp đặt, bảo trì và thay thế các bộ phận khi cần thiết.

IV. Ưu điểm và hạn chế khớp nối mềm

1. Ưu điểm khớp nối mềm

• Tính linh hoạt: Khớp nối mềm cho phép chuyển động và biến dạng linh hoạt trong các ứng dụng khác nhau, từ đó giảm thiểu căng thẳng và sự hao mòn trong các hệ thống.
• Giảm rung động và tiếng ồn: Giúp hấp thụ và giảm thiểu rung động cũng như tiếng ồn được truyền từ một thành phần sang thành phần khác trong hệ thống, cung cấp một môi trường làm việc yên tĩnh hơn.
• Truyền đạt lực và chuyển động: Cho phép truyền đạt lực và chuyển động giữa các thành phần một cách hiệu quả, đồng thời giảm thiểu sự truyền đạt lực không mong muốn đến các bộ phận khác.
• Tính đa dạng và tùy tính: Thiết bị có sẵn trong nhiều loại và kích thước khác nhau, cho phép tùy chỉnh và lựa chọn phù hợp với yêu cầu cụ thể của ứng dụng.
• Dễ dàng lắp đặt và bảo trì: Khớp nối thường dễ dàng lắp đặt và tháo lắp, giúp tiết kiệm thời gian và công sức trong quá trình cài đặt và bảo trì hệ thống.

2. Hạn chế khớp nối mềm

• Hạn chế về áp suất và nhiệt độ: Một số loại khớp nối mềm có giới hạn về áp suất và nhiệt độ mà chúng có thể chịu được. Trong một số ứng dụng đòi hỏi áp suất hoặc nhiệt độ cao, thiết bị này có thể không phù hợp.
• Độ bền và tuổi thọ: Khớp nối mềm có thể yếu hơn và có tuổi thọ ngắn hơn so với các thành phần cứng khác. Cần đảm bảo lựa chọn và sử dụng đúng sản phẩm  để đảm bảo độ bền và tuổi thọ của hệ thống.
• Độ chính xác và ổn định: Một số loại khớp nối mềm có độ chính xác và ổn định thấp hơn so với các kết nối cứng. Điều này có thể ảnh hưởng đến hiệu suất và độ tin cậy của hệ thống, đặc biệt trong các ứng dụng đòi hỏi độ chính xác cao.

V. Hình ảnh, catalogue khớp nối mềm

Trên đây là một số thông tin cơ bản về dòng khớp nối mềm, cùng tìm hiểu thêm một số thiết bị công nghiệp khác:

• Rọ bơm
• Van lọc y
• Đồng hồ đo lưu lượng nước

VI. Các dòng khớp nối mềm phổ biến hiện nay

1. Khớp nối mềm cao su

Khớp nối mềm cao su được làm từ vật liệu cao su chất lượng cao, có khả năng chịu nhiệt, chịu áp suất và chống hóa chất. Sản phẩm này thường được sử dụng trong các ứng dụng công nghiệp như hệ thống ống dẫn, hệ thống cấp nước, hệ thống khí,... Chúng có tính linh hoạt và khả năng hấp thụ rung động, tiếng ồn và sự co giãn trong các hệ thống, giúp giảm thiểu tác động đến các thành phần khác và tăng độ bền của hệ thống.

2. Khớp nối mềm inox

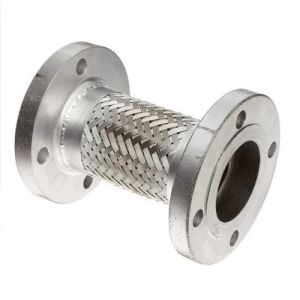

Khớp nối mềm inox là một loại khớp nối được làm từ chất liệu inox cao cấp (thép không gỉ), có khả năng chịu nhiệt độ cao và chống ăn mòn. Sản phẩm này thường được sử dụng trong các hệ thống công nghiệp, xử lý hóa chất và cung cấp năng lượng. Chúng có tính linh hoạt và khả năng chịu áp suất cao, giúp truyền đạt lực và chuyển động một cách hiệu quả trong hệ thống, đồng thời giảm thiểu sự truyền đạt rung động và tiếng ồn.

3. Khớp nối mềm bọc Teflon

Khớp nối mềm bọc Teflon được bọc một lớp Teflon (PTFE) bên trong khớp nối, có khả năng chịu nhiệt cao, chống cháy, chống hóa chất và có độ ma sát thấp. Sản phẩm này thường được sử dụng trong các ứng dụng công nghiệp như hệ thống xử lý hóa chất, hệ thống dẫn dầu và khí, hệ thống xử lý thực phẩm và dược phẩm. Giúp giảm thiểu sự truyền đạt rung động, tiếng ồn và sự trượt trong các hệ thống. Nó cũng có khả năng chống thấm nước và chống ăn mòn, tăng độ bền và tuổi thọ của hệ thống.

4. Khớp nối mềm mặt bích

Khớp nối mềm mặt bích được sử dụng phổ biến trong các ứng dụng công nghiệp. Nó được thiết kế để kết nối các ống dẫn có mặt bích với nhau. Thiết bị bao gồm hai mặt bích và một ruột khớp linh hoạt, loại khớp này cho phép chịu được chuyển động, co giãn và rung động, trong khi vẫn giữ kín đường ống và truyền đạt lực và chuyển động một cách hiệu quả. Chúng được sử dụng rộng rãi trong hệ thống ống dẫn, hệ thống cấp nước, hệ thống xử lý chất thải và nhiều ứng dụng công nghiệp khác.

5. Khớp nối mềm nối ren

Khớp nối mềm nối ren được sử dụng chủ yếu trong các hệ thống ống dẫn có đường kính nhỏ. Nó được thiết kế để kết nối hai đoạn ống dẫn nối ren với nhau, cho phép chịu được chuyển động và rung động. Chúng thường có một ruột khớp linh hoạt và các đầu nối ren để kết nối với ống. Loại khớp này thường được sử dụng trong các ứng dụng dẫn nước, hệ thống xử lý hóa chất và các ứng dụng công nghiệp khác có đường kính nhỏ.

6. Khớp nối mềm áp lực cao

Khớp nối mềm áp lực cao được thiết kế đặc biệt để chịu áp lực cao và nhiệt độ cao. Nó được sử dụng trong các ứng dụng yêu cầu độ bền và khả năng chịu áp lực vượt trội, chẳng hạn như trong các hệ thống dẫn dầu, hệ thống xử lý hóa chất, hệ thống nhiệt điện và ngành công nghiệp năng lượng. Chúng thường được làm từ các vật liệu chịu nhiệt như thép không gỉ và cao su chịu nhiệt. Nó được thiết kế với cấu trúc chắc chắn và các lớp bảo vệ chống mài mòn để đảm bảo sự an toàn và độ tin cậy trong môi trường khắc nghiệt với áp lực và nhiệt độ cao.

VII. Một số lưu ý khi lắp đặt và sử dụng khớp nối mềm

Khi lắp đặt và sử dụng khớp nối mềm, dưới đây là một số lưu ý quan trọng cần được xem xét:

• Tuân thủ hướng dẫn của nhà sản xuất: Luôn tuân thủ hướng dẫn và chỉ dẫn của nhà sản xuất về lắp đặt và sử dụng khớp nối cụ thể. Điều này đảm bảo rằng thiết bị được cài đặt và vận hành đúng cách.
• Chọn đúng sản phẩm: Xác định yêu cầu và môi trường của ứng dụng để chọn đúng loại khớp nối. Điều này bao gồm xem xét áp suất, nhiệt độ, lưu chất truyền tải và các yếu tố kahcs để đảm bảo thiết bị đáp ứng được yêu cầu cụ thể.
• Kiểm tra trước khi lắp đặt: Kiểm tra khớp nối mềm trước khi lắp đặt để đảm bảo rằng nó không có bất kỳ hư hỏng hay vấn đề nào. Kiểm tra các đường ống và bề mặt kết nối để đảm bảo chúng không bị hỏng hoặc gồ lên.
• Đảm bảo lắp đặt chính xác: Lắp đặt khớp nối theo hướng dẫn của nhà sản xuất và đảm bảo rằng nó được gắn chặt và an toàn. Đảm bảo rằng các đầu nối và ống được cắt đúng kích thước và được định vị chính xác trong khớp nối mềm.
• Kiểm tra kín đáo và áp lực: Sau khi lắp đặt, kiểm tra tính kín đáo của sản phẩm bằng cách thực hiện các kiểm tra áp suất và áp lực. Điều này đảm bảo rằng khớp nối hoạt động đúng và không có rò rỉ.
• Kiểm tra và bảo trì định kỳ: Thực hiện định kỳ kiểm tra và bảo trì cho khớp nối mềm để đảm bảo tính hoạt động và an toàn của nó. Kiểm tra thiết bị để phát hiện các dấu hiệu của hư hỏng hoặc mài mòn và thay thế khi cần thiết.
• Tránh quá tải: Tránh áp lực, chuyển động hoặc tải trọng vượt quá giới hạn của khớp nối. Điều này có thể gây ra hỏng hóc và mất hiệu suất của thiết bị.
• Đảm bảo môi trường hoạt động: Bảo vệ khớp nối khỏi môi trường có thể gây hại như hóa chất, nhiệt độ cao, UV hoặc điều kiện vật lý khắc nghiệt. Điều này đảm bảo tuổi thọ và hiệu suất của sản phẩm.
