Cách lắp đặt van bi điều khiển khí nén

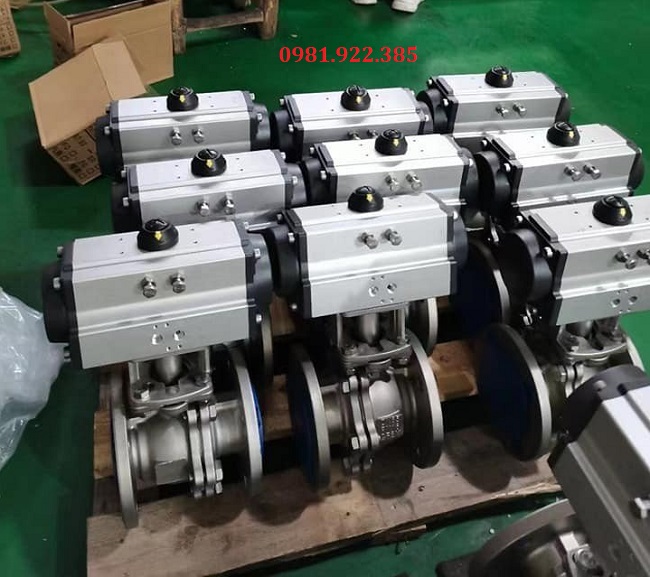

I. Mô tả chung về van bi điều khiển khí nén

Van bi điều khiển khí nén là một thành phần quan trọng trong hệ thống khí nén. Với vai trò điều khiển và kiểm soát lưu lượng dòng chảy, giúp đảm bảo hoạt động ổn định và hiệu quả cho toàn bộ hệ thống. Vì vậy việc lắp đặt và sử dụng van bi điều khiển khí nén đúng cách là rất quan trọng để đảm bảo an toàn và độ tin cậy cho hệ thống khí nén

II. Các bước chuẩn bị trước khi lắp đặt van bi điều khiển khí nén

Bước 1: Chuẩn bị các dụng cụ và vật liệu cần thiết

Trước khi bắt đầu lắp đặt van, các bạn cần chuẩn bị các dụng cụ và vật liệu như: Van bi điều khiển khí nén, keo dán ống, ống khí nén, một vài đầu ren, bộ tua vít, bộ kẹp ống và bộ dụng cụ lắp ống

Bước 2: Kiểm tra và làm sạch các bộ phận van bi khí nén

Sau khi đã có đầy đủ các dụng cụ và vật liệu cần thiết, cần kiểm tra và làm sạch các bộ phận của van trước khi lắp đặt. Đảm bảo các bộ phận này không bị hư hỏng hoặc bám bẩn. Nếu phát hiện ra bất kỳ hư hỏng hoặc có bám bẩn trên các bộ phận này, cần thay thế và làm vệ sinh kỹ trước khi lắp đặt

Bước 3: Làm sạch ống khí nén

Ngoài việc làm sạch các bộ phận của van, cũng cần phải làm sạch cả ống khí nén trước khi lắp đặt. Sử dụng bộ dụng cụ lắp ống và keo dán ống để làm sạch và bảo vệ các đầu ống khí nén

Bước 4: Kiểm tra ống khí nén

Trước khi lắp đặt van bi, cần kiểm tra ống khí nén để đảm bảo chúng không bị hư hỏng hoặc bị vỡ. Nếu phát hiện ra bất kỳ hư hỏng nào trên ống khí nén, cần thay thế ngay lập tức trước khi tiếp tục với các bước tiếp theo

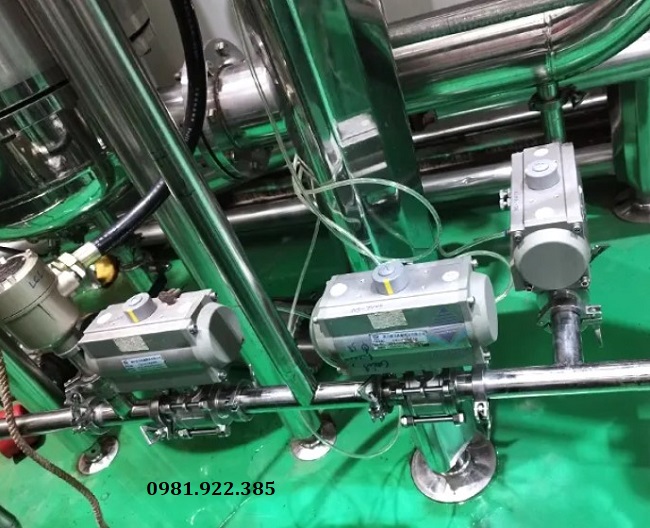

III. Hướng dẫn lắp đặt van bi điều khiển khí nén

1. Lắp đặt van bi điều khiển khí nén

Cố định 2 đầu của đường ống và van bi, định hướng vị trí lắp đặt van. Chú ý đến không gian lắp đặt để van có thể vận hành một cách dễ dàng sau khi lắp đặt. Ở đây chúng tôi sẽ hướng dẫn các bạn lắp đặt theo 3 dạng kết nối khác nhau là nối ren, lắp mặt bích và dán keo

- Đối với dạng lắp ren: Sử dụng cờ lê đúng với kích thước của đai ốc trên thân van, xoay theo cùng chiều kim đồng hồ để các vòng ren ăn khớp với nhau. Cần quấn thêm băng tan tại các đầu kết nối để đảm bảo lưu chất không rò rỉ ra bên ngoài trong quá trình vận hành

- Đối với dạng mặt bích: Đặt van vào giữa 2 mặt bích đã được hàn sẵn trên đường ống, chèn bulong và đai ốc vào các lỗ đã được khoan sẵn trên mặt bích của van và mặt bích đường ống. Khi đã cố định van, thực hiện xoay cần gạt xem có xảy ra tình trạng mắc kẹt vào đường ống hay không. Nếu đã ổn định, tiến hành siết chặt các đai ốc và bulong lại với nhau. Có thể lắp đặt thêm bộ phận gioăng làm kín tại các điểm kết nối của van với đường ống để gia tăng độ kín khít tuyệt đối

- Đối với dạng dán ống: Cần căn chỉnh chính xác kích thước để có thể lắp đặt van vào đúng vị trí, sử dụng keo dán ống chuyên dụng để dán bộ phận đầu van bi vào đường ống, cho hướng dòng chảy được thẳng nhất nhằm tránh việc giảm tốc độ dòng chảy

2. Kiểm tra kết nối và đảm bảo thiết bị hoạt động đúng cách

Sau khi đã lắp đặt van, cần kiểm tra kết nối để đảm bảo rằng đường ống và van bi được kết nối đúng cách và chắc chắn nhất. Đảm bảo rằng van bi được đóng/mở đúng cách và không xảy ra hiện tượng rò rỉ. Nếu phát hiện ra bất kỳ vấn đề gì, cần sửa chữa và thay thế ngay lập tức trước khi đưa vào vận hành chính thức

IV. Lưu ý khi lắp đặt van bi điều khiển khí nén

Để lắp đặt thiết bị đúng cách cũng như đem lại hiệu suất cao trong quá trình làm việc, các bạn cần lưu ý một số điểm quan trọng sau đây:

- Lựa chọn đúng loại van: Trước khi lắp đặt, cần phải xác định đúng loại van phù hợp với hệ thống của bạn. Việc lựa chọn sai loại van có thể gây ra các vấn đề về hiệu suất hoặc mất an toàn trong quá trình sự dụng

- Làm sạch các bộ phận: Trước khi lắp đặt van bi, cần làm sạch các bộ phận như ống khí nén, đầu kết nối của van và các thiết bị khác để đảm bảo bằng không có bụi bẩn, dầu mỡ hoặc các tạp chất bám trên bề mặt

- Đảm bảo kết nối chắc chắn: Khi lắp đặt van, cần đảm bảo rằng kết nối giữa van bi và đường ống chắc chắn và không bị lỏng. Nếu kết nối không chắc chắn, van có thể bị lệch hướng hoặc không đóng mở được

- Thực hiện đúng thứ tự lắp đặt: Cần tuân thủ đúng thứ tự lắp đặt như đã mô tả trong phần hướng dẫn lắp đặt để đảm bảo tính chính xác và độ bền của van bi

- Kiểm tra hoạt động sau khi lắp đặt: Sau khi hoàn thành việc lắp đặt, cần kiểm tra hoạt động của van bi bằng cách đưa khí nén vào hệ thống và kiểm tra xem thiết bị có hoạt động ổn định hay không. Nếu phát hiện bất kỳ vấn đề gì, cần sửa chữa hoặc thay thế trước khi sử dụng

V. Tổng kết

Trong bài viết này, chúng tôi đã hướng dẫn chi tiết về các bước chuẩn bị cần thiết trước khi tiến hành lắp đặt. Việc lắp đặt van bi điều khiển khí nén là một việc làm quan trọng để đảm bảo hiệu suất và an toàn cho hệ thống khí nén của van. Qua bài viết này, hy vọng các bạn có thể nắm được các bước cần thiết để thực hiện công việc này một cách chính xác và hiệu quả
