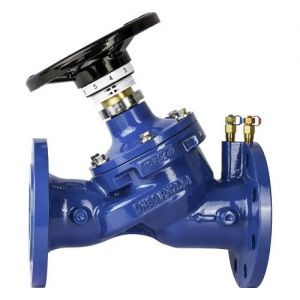

Van cân bằng

I. Tìm hiểu van cân bằng là gì?

Van cân bằng (Balancing valves) là một thiết bị được lắp đặt vào hệ thống đường ống nhằm mục đích cân bằng tổn thất áp suất, điều chỉnh lưu lượng, nhiệt độ và áp lực dòng chảy trên hệ thống phân phối, hệ thống nóng và hệ thống lạnh trung tâm. Van được thiết kế với 2 dạng chính là van cân bằng tự động và van cân bằng cơ. Đối với dòng van cân bằng tự động giúp người sử dụng điều chỉnh dễ dàng hơn

Van cân bằng được ứng dụng trong các hệ thống có mức áp suất, nhiệt độ hay lưu lượng không đều nhau trong các nhà máy, khu công nghiệp sản xuất, hệ thống đường ống dẫn trong thành phố, khu dân cư. Van được Thuận Phát nhập khẩu chính hãng từ nhiều nước có nền công nghiệp phát triển trên thế giới như Korea, China, Taiwan, Japan, Italia. Hàng hóa đa dạng mẫu mã, đầy đủ kích thước, chất lượng sản phẩm tốt cùng với mức giá ưu đãi nhất thị trường hiện nay. Liên hệ ngay để được hỗ trợ và tư vấn miễn phí

II. Thông số kỹ thuật van cân bằng

• Dải kích thước van: DN15 (1/2") - DN500 (20")
• Chất liệu sản xuất: Gang, đồng, inox, thép
• Dạng điều khiển đóng mở: Dạng tĩnh, dạng động
• Kết nối đường ống: Mặt bích, lắp ren
• Tiêu chuẩn kết nối: JIS, DIN, ANSI, BS
• Áp lực hoạt động: 10Bar, 16Bar, 25Bar
• Nhiệt độ làm việc: 0 đến 200 độ C
• Môi trường sử dụng: Nước đa dụng, hóa chất, khí, hơi
• Xuất xứ: Hàn Quốc, Nhật Bản, Đài Loan, Trung Quốc, Châu Âu
• Tình trạng hàng: Luôn có sẵn
• Chế độ bảo hành: 12 tháng

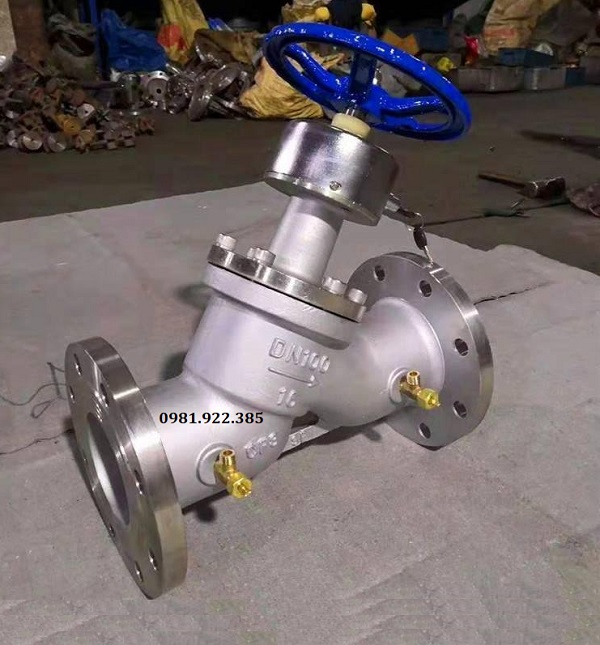

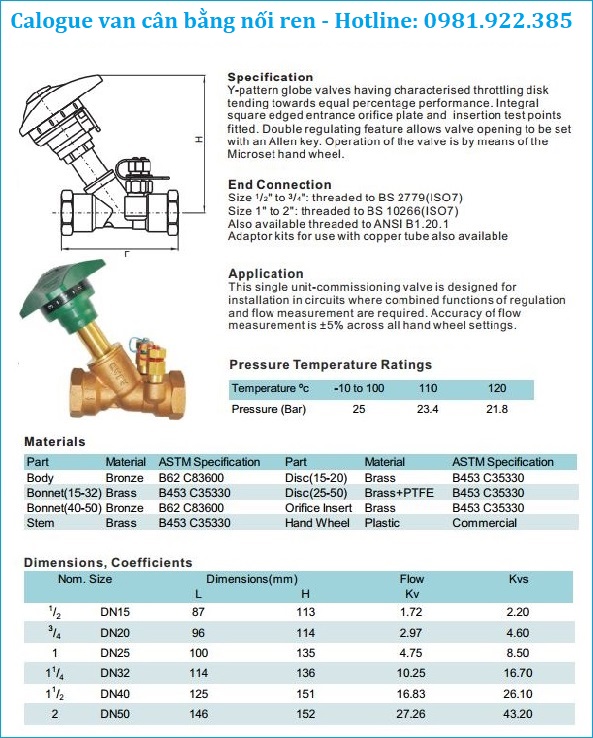

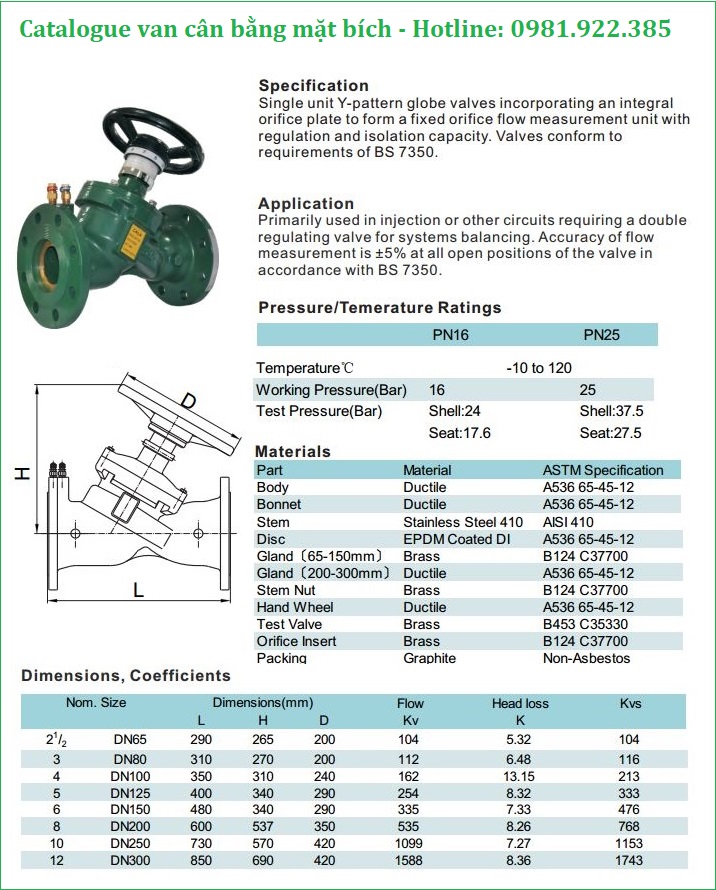

III. Hình ảnh, catalogue van cân bằng

Trên đây là một số thông tin cơ bản về dòng van cân bằng, tìm hiểu thêm một số dòng van công nghiệp khác

• Van cầu
• Van bẫy hơi
• Van bướm điều khiển điện

IV. Cấu tạo và nguyên lý hoạt động van cân bằng

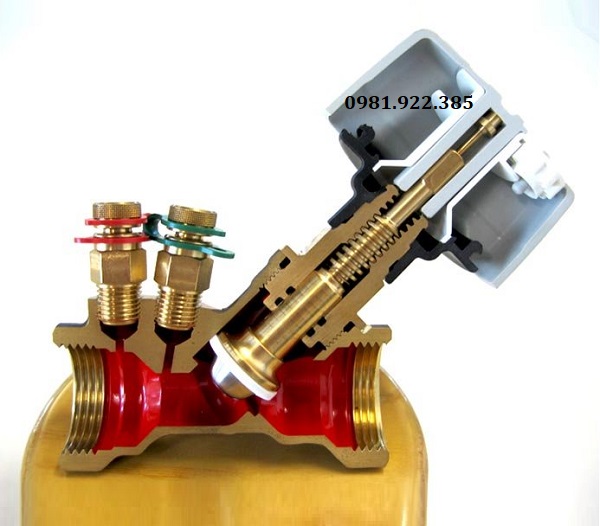

1. Cấu tạo van cân bằng

Van cân bằng được thiết kế với 2 dạng chính có là van cân bằng cơ (dạng tĩnh) và van cân bằng tự động (dạng động), tuy nhiên cả 2 đều được cấu tạo chung từ các bộ phận chính bao gồm: Thân van, trục van, đĩa van, ghế van và bộ điều chỉnh. Cùng tìm hiểu về cấu tạo chi tiết của từng bộ phận này dưới đây

- Thân van: Được đúc nguyên khối từ chất liệu gang, đồng, nhựa hoặc inox. Mỗi chất liệu đều có những ưu điểm riêng, phù hợp làm việc trong nhiều môi trường làm việc khác nhau. Thân van là bộ phận giúp liên kết vào bảo vệ các chi tiết bên trong không bị hư hỏng do các lực tác động mạnh từ bên ngoài.

- Trục van: Là một thanh kim loại được làm từ chất liệu thép không gỉ, một đầu kết nối với đĩa van, đầu còn lại kết nối với bộ điều khiển. Hỗ trợ quá trình cân bằng dòng chảy lưu chất bên trong hệ thống

- Đĩa van: Là bộ phận tiếp xúc trực tiếp với lưu chất, dùng để điều chỉnh áp lực, nhiệt độ của lưu chất. Đĩa van thường được làm từ inox hoặc thép không gỉ, giúp chúng có khả năng hoạt động ổn định trong hệ thống có nhiệt độ và áp lực làm việc lớn.

- Ghế van: Là vị trí đặt đĩa van nằm xuống, giúp ngăn chặn hoặc cho phép dòng chảy lưu chất đi qua van

- Bộ điều chỉnh: Đa số được thiết kế dạng tay quay, được kết nối trực tiếp với trục van, dùng để điều chỉnh đĩa van nâng lên hạ xuống, nhằm mục đích điều chỉnh đóng mở dòng chảy lưu chất

2. Nguyên lý hoạt động van cân bằng

a. Nguyên lý hoạt động van cân bằng cơ

Đối với dạng van cân bằng cơ có nguyên lý hoạt động khá đơn giản, đó là điều chỉnh mức áp suất mong muốn theo dạng thủ công bằng tay quay, tùy vào mức độ điều chỉnh để xác định lưu lượng dòng chảy, từ đó điều chỉnh núm vặn đến mức độ phù hợp, giúp cho áp lực, nhiệt độ, dòng chảy lưu chất đi qua van được cân bằng. Hiểu đơn giản là điều chỉnh núm vặn bằng tay để cân bằng lượng chệnh lệch áp suất bên trong hệ thống

b. Nguyên lý hoạt động van cân bằng tự động

Khác với dạng cơ thì dòng van cân bằng tự động có thể điều chỉnh cân bằng lưu lượng dòng chảy bên trong hệ thống một cách tự động nhờ vào bộ phận piston và lực đàn hồi của lò xo. Ở trạng thái bình thường van cho phép lưu chất đi qua một cách dễ dàng. Khi áp lực dòng chảy tăng dần, lúc này piston sẽ bị đẩy lên làm nén lò xo, khi lò xo bị nén đến một mức độ nhất định sẽ tự động phản hồi làm cân bằng lưu lượng dòng chảy bên trong thiết bị, hệ thống

Mời các bạn tham khảo video dưới đây để hiểu rõ hơn về cấu tạo và nguyên lý hoạt động của van cân bằng

V. Một số dòng van cân bằng phổ biến trên thị trường hiện nay

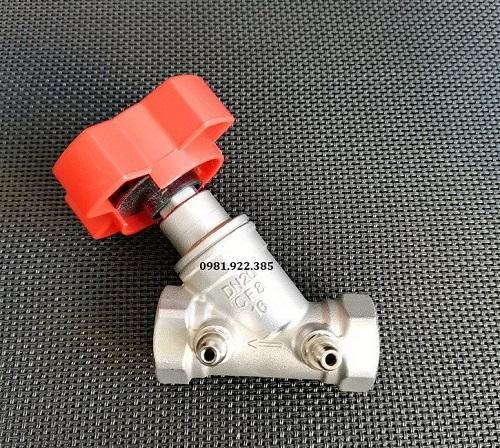

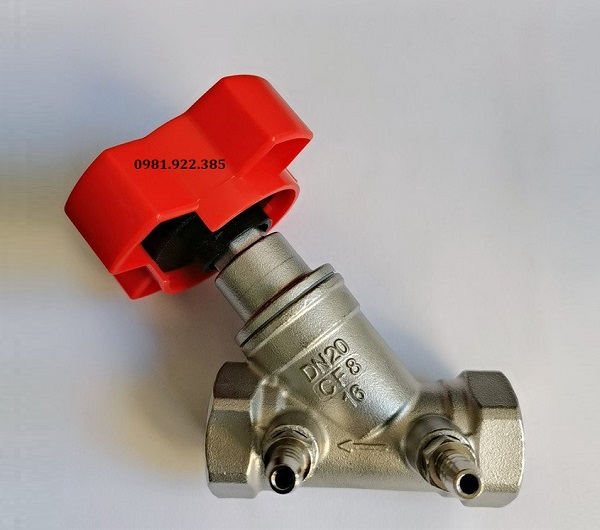

1. Van cân bằng lắp ren

Van cân bằng nối ren được dùng để điều chỉnh lưu lượng và cân bằng áp lực dòng chảy bên trong hệ thống đường ống, van được chế tạo chủ yếu từ chất liệu đồng hoặc inox. Với dạng lắp ren cho phép ngưới sử dụng kết nối với các đường ống có kích thước vừa và nhỏ từ DN15 - DN50 một cách thuận tiện và nhanh chóng

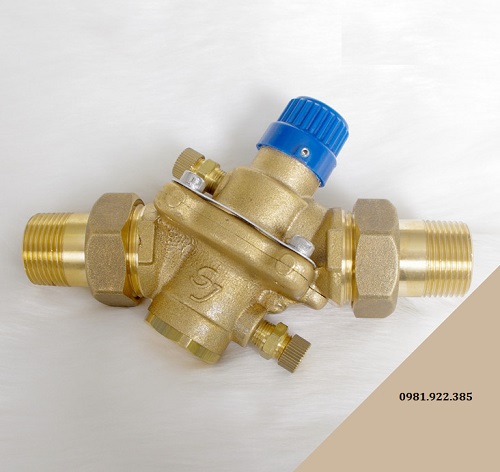

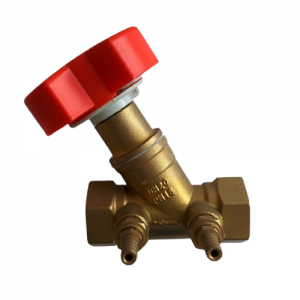

2. Van cân bằng đồng

Van cân bằng đồng được chế tạo hoàn toàn từ chất liệu đồng thau hoặc đồng đúc, với thiết kế chân kết nối ren. Van có chức năng giúp cân bằng thủy lực trong hệ thống, được ứng dụng khá phổ biến trong các hệ thống cấp thoát nước thông thường, cung cấp nước sinh hoạt trong dân dụng. Van có đa dạng mẫu mã, đầy đủ kích cỡ từ 15A - 50A, với chất lượng sản phẩm tốt nhất thị trường hiện nay

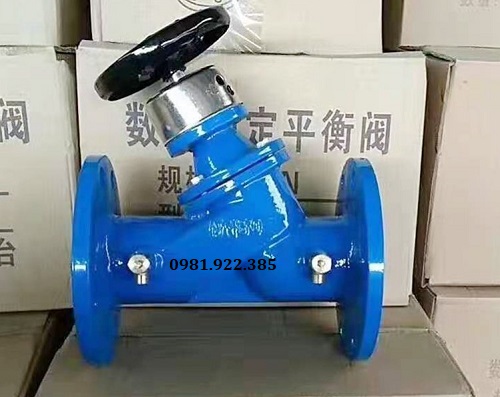

3. Van cân bằng cơ

Van cân bằng cơ hay còn gọi với tên khác là van cân bằng tĩnh có thể điều chỉnh lưu lượng đi qua van thông qua một thiết bị cụ thể, xác minh dòng chảy và hoạt động giống như một van tiết lưu. Van hoạt động theo một phương thức nhất quán có thể được điều chỉnh bằng tay và dòng chảy di chuyển qua van phụ thuộc vào mức độ nó bị hạn chế, cũng như áp lực dòng chảy khác nhau qua van. Ưu điểm của dòng van cân bằng cơ đo là giúp cho người sử dụng có thể đọc và đo áp suất giảm, từ đó xác định vấn đề là gì và cần phải khắc phục như thế nào cho phù hợp

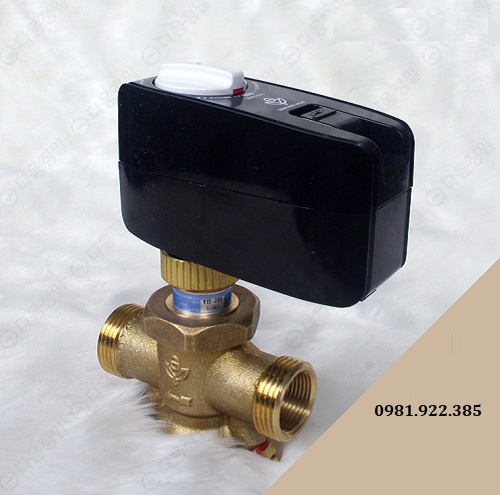

4. Van cân bằng tự động

Van cân bằng tự động hay còn được biết đến là van cân bằng động. Ưu điểm của dòng van này là có thể tự động cân bằng áp lực dòng chảy bên trong hệ thống nhờ kết nối với bộ điều khiển tự động, thay thế vai trò của dòng van cân bằng tĩnh và van điều chỉnh chênh áp. Lưu lượng của van luôn được duy trì ở mức độ ổn định. Đi cùng với sự phát triền của công nghệ hiện nay, việc cân bằng hệ thống cùng nhờ đó mà ngày một hoàn thiện, đáp ứng yêu cầu ngày càng cao của các hệ thống tự động và vận hành chiller

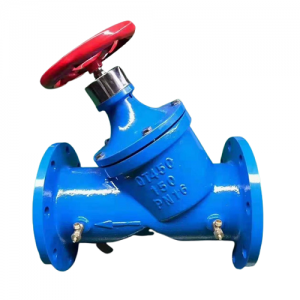

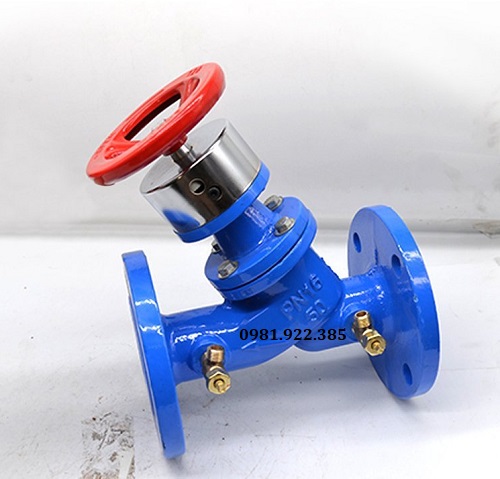

5. Van cân bằng mặt bích

Van cân bằng mặt bích được chế tạo từ các chất liệu như gang hoặc inox, với thiết kế 2 mặt bích 2 bên thân van, giúp kết nối với hệ thống một cách chắc chắn và hoạt động an toàn khi vận hành ở những hệ thống có áp lực làm việc lớn. Với kiểu thiết kế mặt bích phù hợp lắp đặt với những hệ thống có kích thước lớn từ DN50 - DN500. Van cho phép truyền tải và điều khiển lưu lượng dòng chảy cần thiết để đạt được yêu cầu theo công suất thiết kế của hệ thống, ngay cả khi có sự tác động làm thay đổi từ ngoại cảnh

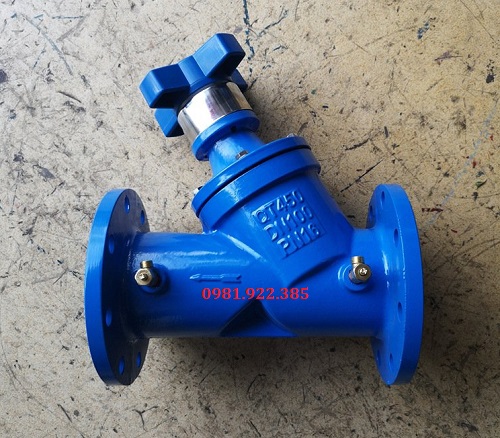

6. Van cân bằng gang

Van cân bằng gang được chế tạo hoàn toàn từ chất liệu gang cầu hoặc gang dẻo. Bên ngoài thân van được phủ một lớp sơn Epoxy cao cấp, giúp chúng có khả năng chống thấm và chống ăn mòn tốt Chất liệu gang có giá thành tương đối rẻ so với các dòng van được làm từ chất liệu thép hoặc inox, tuy nhiên vẫn đáp ứng được nhu cầu của người sử dụng đó là chịu được nhiệt độ và áp lực làm việc lớn. Van được thiết kế dạng mặt bích dùng để kết nối trực tiếp với hệ thống đường ống, bao gồm các tiêu chuẩn kết nối như JIS, DIN, ANSI, BS phù hợp lắp đặt với nhiều hệ thống khác nhau

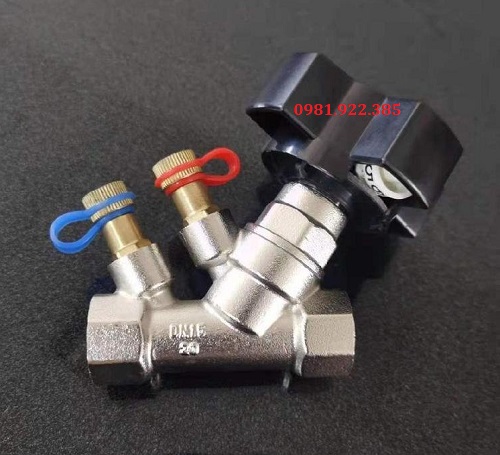

7. Van cân bằng inox

Đây là dòng van cân bằng được làm hoàn toàn từ chất liệu inox 304 hoặc inox 316. Van có khả năng chịu được nhiệt độ cao lên đến 200 độ C và áp lực làm việc lên đến 25Bar, bên cạnh đó là khả năng chống ăn mòn tốt. Có thể xem đây là dòng van cao cấp nhất trong tất cả các dòng van cân bằng. Tuy nhiên giá thành của van tương đối đắt so với các chất liệu khác. Tùy vào lưu chất và mục đích sử dụng của từng hệ thống mà lựa chọn dòng van phù hợp, tránh tình trạng làm tốn kém chi phí đầu tư

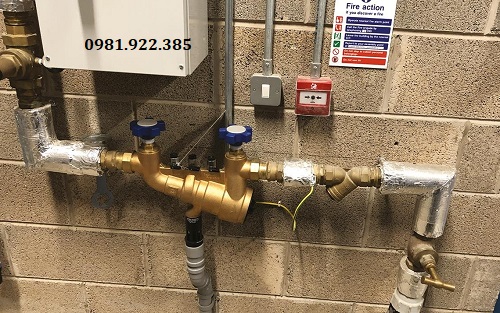

VI. Ứng dụng van cân bằng

• Van cân bằng được ứng dụng phổ biến trong hệ thống nồi hơi, lò hơi
• Ứng dụng vào hệ thống cấp thoát nước trong thành phố, hệ thống cung cấp nước sinh hoạt khu dân cư
• Lắp đặt vào hệ thống đường ống dẫn lưu chất lỏng, khí, hơi trong các khu công nghiệp sản xuất
• Ứng dụng vào hệ thống máy bơm nước bể bơi, hồ chứa, hệ thống phòng cháy chữa cháy tại các tòa nhà cao tầng, khu chung cư
• Ứng dụng trong hệ thống xử lý nước thải, đường ống nước nóng, hơi nóng
• Ngoài ra van còn được ứng dụng phổ biến trong các hệ thống sưởi ấm hoặc làm mát, do điều kiện thay đổi mà các hệ thống cần đóng mở tùy thuộc và nhu cầu sưởi ấm hoặc làm mát. Điều này sẽ dẫn đến hiện tượng thay đổi dòng chảy và chênh lệch áp suất, vì thế việc sử dụng van cân bằng là vô cùng cần thiết

VII. Ưu điểm và nhược điểm van cân bằng

1. Ưu điểm van cân bằng

• Van có đầy đủ kích thước từ DN15 - DN500, phù hợp lắp đặt với nhiều hệ thống đường ống lớn nhỏ khác nhau
• Cân bằng áp lực trong hệ thống đường ống, giúp hệ thống hoạt động một cách ổn định nhất
• Van được chế tạo từ đa dạng chất liệu phổ biến như gang, đồng, nhựa hoặc inox, giúp chúng có  khả năng sử dụng được cho nhiều môi trường làm việc khác nhau
• Van được thiết kế với 2 dạng kết nối phổ biến nhất hiện nay đó là lắp bích và nối ren, có thể lắp đặt được với hầu hết các hệ thống công nghiệp hiện nay
• Làm giảm số lượng van trong hệ thống, loại bỏ được chi phí liên quan đến thử nghiệm và cân bằng
• Thiết kế đơn giản, thuận tiện cho việc lắp đặt, sữa chữa cũng như bảo dưỡng van

2. Nhược điểm van cân bằng

• Không phù hợp sử dụng cho môi trường làm việc có chứa lưu chất đậm đặc, kết tủa, tạp chất
• Hạn chế lắp đặt van ở những hệ thống có lưu chất ăn mòn như hóa chất, dung dịch, axit

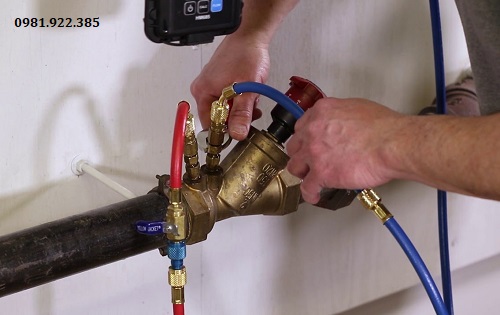

VIII. Một số lưu ý khi lắp đặt van cân bằng

Trong quá trình lắp đặt van cân bằng, các bạn cần chú ý một vài điều sau đây để đảm bảo hệ thống hoạt động một cách ổn định và hiệu quả nhất

- Lựa chọn dòng van phù hợp với thông số kỹ thuật của hệ thống như kích thước, áp lực, nhiệt độ làm việc, quan trọng là tiêu chuẩn kết nối của van là gì, tránh trường hợp van không phù hợp, hoặc nếu cố tình lắp đặt sẽ dẫn đến quá trình hoạt động không ổn định

- Làm sạch bề mặt đường ống và hai đầu kết nối của van, loại bỏ các tạp chất và cặn bẩn bằng bình xịt khí chuyên dụng, đảm bảo trong quá trình hoạt động sau này không bị rò rỉ do tạp chất gây ra

- Đối với các hệ thống nối ren cần quấn băng tan giữa các mối kết nối để đảm bảo chắc chắn, đối với hệ thống mặt bích cần lắp đặt thêm bộ phận gioăng làm kín để tăng độ kín khít cho van, ngăn lưu chất rò rỉ ra bên ngoài

- Sau khi lắp đặt hoàn thành, tiến hành mở nguồn lưu chất để test thử van, nêu hệ thống hoạt động bình thường có thể đưa vào vận hành chính thức. Nếu có hiện tượng rò rỉ hoặc gặp bất kỳ sự cố gì cần kiểm tra lại hệ thống và lắp đặt lại van

IX. Địa chỉ cung cấp, bảng giá và báo giá van cân bằng

Với nhu cầu sử dụng van cân bằng ngày càng nhiều, vì thế trên thị trường hiện nay có khá nhiều đơn vị phân phối các dòng van cân bằng. Điều này là thuận lợi, tuy nhiên cũng không tránh khỏi tình trạng mua phải hàng giả, hàng nhái, hàng kém chất lượng dẫn đến nguy cơ mất an toàn trong quá trình làm việc. Chính vì điều này mà quý khách hàng nên lựa chọn một đơn vị cung cấp van cân bằng uy tín và chất lượng để đảm bảo hệ thống vận hành một cách an toàn và ổn định nhất

Thuận Phát là một trong những đơn vị hàng đầu trong lĩnh vực cung cấp và phân phối các dòng van công nghiệp. Các sản phẩm chủ lực bên công ty bao gồm: Van cân bằng, van bẫy hơi, van cầu, van cổng, van bi, van an toàn, van bướm, van bi điều khiển điện, van điều khiển khí nén

Với nhiều năm kinh nghiệm trong ngành, chúng tôi cam kết cung cấp đến tay người sử dụng những sản phẩm đảm bảo chất lượng, nhập khẩu chính hãng từ Hàn Quốc, Đài Loan, Trung Quốc, Nhật Bản, Châu Âu, đầy đủ giấy tờ Co-Cq cùng với chế độ bảo hành lên đến 12 tháng, đem đến sự hài lòng tuyệt đối từ khách hàng

Mọi thông tin chi tiết vui lòng liên hệ trực tiếp qua Hotline/Zalo: 0981.922.385 để được hỗ trợ, tư vấn và báo giá chính xác nhất về từng dòng sản phẩm
