Van cầu điều khiển khí nén

I. Tìm hiểu van cầu điều khiển khí nén là gì?

Van cầu điều khiển khí nén là dòng van cầu được kết hợp với một bộ truyền động bằng khí nén để điều khiển đóng mở và điều tiết lưu lượng dòng chảy trong hệ thống đường ống một cách hoàn toàn tự động, thay thế cho sức làm việc của con người

Đây là dòng van có thể kiểm soát chính xác tốc độ của dòng chảy thông qua bộ truyền động khí nén. Bộ điều khiển sử dụng tín hiệu phản hồi để vận hành đóng mở van một cách chính xác. Van được chế tạo từ nhiều chất liệu khác nhau như: Gang, thép hoặc inox, cho phép van có thể hoạt động một cách ổn định trong những hệ thống yêu cầu về nhiệt độ và áp suất làm việc cao. Ngoài ra cũng đảm bảo phù hợp với mọi môi trường sử dụng khác nhau như: Nước sạch, nước thải, hóa chất, hơi nóng, khí, gas,...

Van cầu điều khiển khí nén được sản xuất trên dây chuyền công nghệ Châu Âu, cho ra những sản phẩm chất lượng, thiết kế hoàn thiện và tính ứng dụng cao trong tất cả môi trường công nghiệp trên toàn quốc hiện nay

Thuận Phát là đơn vị chuyên nhập khẩu và phân phối các dòng van cầu điều khiển khí nén. Xuất xứ Nhật Bản, Hàn Quốc, Đài Loan, G7, Châu Âu. Cam kết hàng chính hãng, luôn có sẵn hàng tại kho với đa dạng mẫu mã và đầy đủ kích thước từ DN15 - DN350, mang đến cho quý khách hàng nhiều sự lựa chọn

II. Thông số kỹ thuật van cầu điều khiển khí nén

*Thông số kỹ thuật chung

• Dải kích thước sản phẩm: DN15 (1/2") - DN350 (14")
• Vật liệu sản xuất: Gang cầu, thép WCB, inox 304, inox 316
• Gioăng làm kín: Teflon (PTFE), EPDM, cao su tổng hợp
• Kết nối đường ống: Nối ren, lắp bích
• Tiêu chuẩn kết nối: JIS, DIN, ANSI, BS
• Nhiệt độ hoạt động tối đa: Max 300 độ C
• Áp suất trung bình: 10kg/cm2 - 40kg/cm2
• Dạng hoạt động đóng mở: ON/OFF - Tuyến tính
• Môi trường làm việc: Nước, hóa chất, xăng, dầu, hơi nóng, khí gas
• Xuất xứ: Hàn Quốc, Đài Loan, Nhật Bản, Trung Quốc, Châu Âu
• Chế độ bảo hành: 12 tháng

III. Hình ảnh, catalogue van cầu điều khiển khí nén

Tìm hiểu thêm một số dòng van điều khiển khí nén khác

Van y xiên điều khiển khí nén

Van cổng điều khiển khí nén

Van bướm điều khiển khí nén

IV. Cấu tạo van cầu điều khiển khí nén

Van được cấu tạo từ các bộ phận chính dưới đây

- Thân van: được chế tạo từ cac chất liệu có độ bền cơ học cao như gang, inox hoặc thép, đây là phần chính có nhiệm vụ liên kết tất cả các bộ phận còn lại với nhau tạo thành một khối hoàn chỉnh. Thân van được thiết kế với 2 dạng kết nối chính đó là nối ren đem đến sự tiện lợi khi lắp đặt ở những hệ thống đường ống có kích thước nhỏ từ DN50 trở xuống và lắp bích phù hợp với hệ thống có kích thước lớn từ DN50 trở lên, đem đến  cho hệ thống sự chắc chắn và ổn định

- Trục van: Thường được làm bằng thép không gỉ, là bộ phận có chức năng chính là truyền lực tác động từ bộ điều khiển xuống đĩa van để thực hiện quá trình đóng mở của van

- Đĩa van: Là bộ phận tiếp xúc trực tiếp với lưu chất, thường được làm từ hợp kim cao cấp, giúp hạn chế tình trạng mài mòn khi hoạt động liên tục trong hệ thống có áp lực làm việc cao

- Gioăng làm kín: Có nhiệm vụ chính là tăng độ kín khít cho van và ngăn tình trạng lưu chất rò rỉ ra bên ngoài đến mức tối đa. Làm từ nhựa Teflon (PTFE), Viton hoặc EPDM là những chất liệu có thể chịu được nhiệt độ cao

- Bộ điều khiển khí nén: Được chế tạo từ chất liệu hợp kim nhôm cao cấp, bề mặt bộ truyền động được phủ một lớp sơn EPOXY cao cấp, giúp bảo vệ động cơ không bị mài mòn bởi các lực tác động bên ngoài. Bên trong với thiết kế đặc biệt bao gồm trục van, xy lanh piston và lò xo đàn hồi. Bộ truyền động được chia làm 2 dạng chính đó là dạng tác động đơn và dạng tác động kép

- Bộ định vị tuyến tính: Là một thiết bị bổ sung thường được kết nối với bộ truyền động để theo dõi vị trí đóng mở của van và định vị đĩa van theo các góc độ yêu cầu

- Van điện từ khí nén: Có nhiệm vụ cấp và ngừng cấp khí nén và bộ điều khiển giúp van vận hành đóng mở. Van điện từ sử dụng nguồn điện áp 24V - 220V để hoạt động

- Bộ giảm áp: Được lắp đặt ở phần đầu vào khí nén với chức năng kiểm soát áp suất đầu vào luôn ở ngưỡng an toàn

- Bộ lọc khí nén: Là thiết bị không thể thiếu trong các hệ thống khí nén, với chức năng chính lọc các chất bẩn, tạp chất có lẫn trong luồng khí nén, đảm bảo khí nén đi vào bộ truyền động có độ sạch cao. Hạn chế tình trạng lưu chất bẩn đi vào buồng điều khiển gây ra hỏng hóc động cơ làm ảnh hưởng đến quá trình vận hành của toàn bộ hệ thống

V. Nguyên lý hoạt động van cầu điều khiển khí nén

Van được chia làm 2 quá trình chính là đóng và mở

- Quá trình đóng: Khi van điện từ cấp khí nén cho bộ điều khiển, lúc này áp suất khí nén đẩy piston với một lực thắng được lực đàn hồi của lò xo, ép piston đi xuống hết hành trình, van đóng hoàn toàn

- Quá trình mở: Khi van điện từ ngừng cấp khí nén, lượng khí nén sẽ thoát ra ngoài qua lỗ hở trên van điện từ. Lúc này dưới lực đàn hồi của lò xo sẽ tự động đẩy piston kéo theo trục van đi lên, van ở trạng thái mở hoàn toàn

Mời các bạn tham khảo video dưới đây để hiểu thêm về cấu tạo và nguyên lý hoạt động của van cầu điều khiển khí nén

VI. Ứng dụng van cầu điều khiển khí nén

• Van được ứng dụng rộng rãi trong hệ thống các nhà máy sản xuất, khu công nghiệp tự động hóa với nhiệm vụ chính là đóng mở, điều tiết dòng chảy đi qua van
• Ứng dụng trong hệ thống lò hơi, nồi hơi, lò đốt, hệ thống sấy trong các nhà máy may
• Ứng dụng trong hệ thống có áp lực làm việc cao lên đến 40Bar, thậm chí với những dòng van được thiết kế đặc biệt có thể hoạt động tốt trong những hệ thống có áp lực lên đến 64Bar
• Ứng dụng phổ biến trong môi trường có chứa lưu chất độc hại, gây ảnh hưởng đến sức khỏe con người.
• Lắp đặt ở những vị trí có không gian chật hẹp, những nơi mà con người khó tiếp cận tới để có thể vận hành thủ công thì đây là một sự lựa chọn tuyệt vời giúp giải quyết công việc một cách nhanh chóng
• Ứng dụng trong hệ thống nhiên liệu, cần được điều tiết lưu lượng một cách chính xác để tranh tình trạng thất thoát nhiên liệu
• Ứng dụng trong dây chuyền sản xuất đồ uống, nước giải khát, chế biến thực phẩm, dược phẩm
• Lắp đặt trong hệ thống đường ống cấp thoát nước tại các thành phố lớn
• Ứng dụng trong nhà máy nhiệt điện, thủy điện, hệ thống cung cấp nước sinh hoạt cho các khu chung cư, khu dân cư
• Lắp đặt trong hệ thống phòng cháy chữa cháy tại các trung tâm thương mại
• Ngoài ra van còn ứng dụng phổ biến trong các lĩnh vực, ngành nghề liên quân đến hơi nước

VII. Ưu điểm và hạn chế van cầu điều khiển khí nén

1. Ưu điểm van cầu điều khiển khí nén

• Van vận hành hoàn toàn tự động nhờ vào bộ truyền động khí nén, thay thế cho sức làm việc của con người
• Sử dụng nguồn khí nén đảm bảo độ an toàn tuyệt đối cho van, không xảy ra hiện tượng cháy nổ
• Đa dạng về mẫu mã và kích thước, phù hợp lắp đặt và hoạt động trong nhiều hệ thống khác nhau
• Kiểm soát tốc độ dòng chảy tốt, an toàn khi vận hành
• Thiết kế đơn giản, thuận tiện cho việc lắp đặt cũng như thay thế và bảo dưỡng
• Có 2 dạng điều khiển chính đó là tác động đơn và tác động kép giúp người sử dụng có thể dễ dàng lựa chọn được sản phẩm phù hợp với hệ thống của mình
• Có thời gian đóng mở nhanh hơn nhiều lần so với các dòng van điều khiển bằng điện
• Được làm từ những chất liệu có độ bền cao vì thế mà van có thể đáp ứng được nhu cầu làm việc ở những hệ thống có áp lực cao lên đến 64Bar

2. Nhược điểm van cầu điều khiển khí nén

• Màng của bộ điều khiển có thể nhanh bị hư hỏng khi vận hành liên tục trong hệ thống có áp suất làm việc lớn
• Đối với dòng van này cần phải cấp khí nén liên tục trong quá trình vận hành, trong trường hợp mất khí nén đột xuất, van không thể vận hành thủ công giống với các dòng van điều khiển điện
• Ngoài ra với thiết kế thân van dạng chữ ngã sẽ làm thay đổi hướng và giảm áp suất của dòng chảy

VIII. Các dòng van cầu điều khiển khí nén phổ biến trên thị trường hiện nay

1. Van cầu gang điều khiển khí nén

Đây là dòng van được làm từ chất liệu gang cầu hoặc gang xám, có khả năng chịu được nhiệt độ cao và áp lực làm việc lớn. Nhờ cấu tạo từ chất liệu gang mà van có giá thành tương đối rẻ so với các dòng van được làm từ thép hoặc inox có cùng kích cỡ. Cho nên đây có thể xem là dòng van được ưa chuộng nhất trên thị trường hiện nay

2. Van cầu inox điều khiển khí nén

Van được chế tạo hoàn toàn từ chất liệu inox, có khả năng chống ăn mòn và oxy hóa tốt, ngoài ra van còn phù hợp sử dụng trong những môi trường làm việc khắc nghiệt nhất từ -10 độ C cho đến 300 độ C vân đảm bảo quá trình vận hành một cách ổn định. Với đa dạng kích thước từ DN15 - DN50 phổ biến là dạng nối ren và từ DN50 - DN350 với kiểu kết nối mặt bích, đem đến nhiều sự lựa chọn cho khách hàng

3. Van cầu thép điều khiển khí nén

Là dòng van được làm từ chất liệu thép, như các bạn đã biết thép là vật liệu có khả năng chịu nhiệt độ và áp lực làm việc tốt nhất hiện nay, bên cạnh đó là giá thành tương đối rẻ, vì thế dòng van này thường được các ưu tiên sử dụng trong các nhà máy, công trình, khu công nghiệp sản xuất. Van thường được ứng dụng trong các môi trường không có phản ứng với chất liệu thép bao gồm: Nước đa dụng, xăng, dầu, khí nén, hơi nóng, nước nóng,...

4. Van cầu điều khiển khí nén Hàn Quốc

Các dòng van được sản xuất trên dây chuyền công nghệ Hàn Quốc cho ra đời những sản phẩm được thiết kế hoàn thiện. Van được chế tạo từ nhiều chất liệu khác nhau như gang, thép hoặc inox với dải kích thước từ DN50 - DN500. Hoạt động tốt trong hầu hết các môi trường công nghiệp hiện nay như: Xăng, dầu, khí, hơi nóng, hệ thống cấp thoát nước,...

5. Van cầu điều khiển khí nén Trung Quốc

Nếu bạn đang muốn tìm một sản phẩm có giá thành rẻ mà vẫn đảm bảo được yêu cầu làm việc của các hệ thống công nghiệp hiện nay thì dòng van cầu điều khiển khí nén là một sự lựa chọn phù hợp. So với các dòng van được sản xuất từ Nhật Bản, Hàn Quốc thì những sản phẩm van công nghiệp đến từ Trung Quốc có giá thành khá rẻ, giúp người sử dụng tiết kiệm được đáng kể chi phí đầu tư

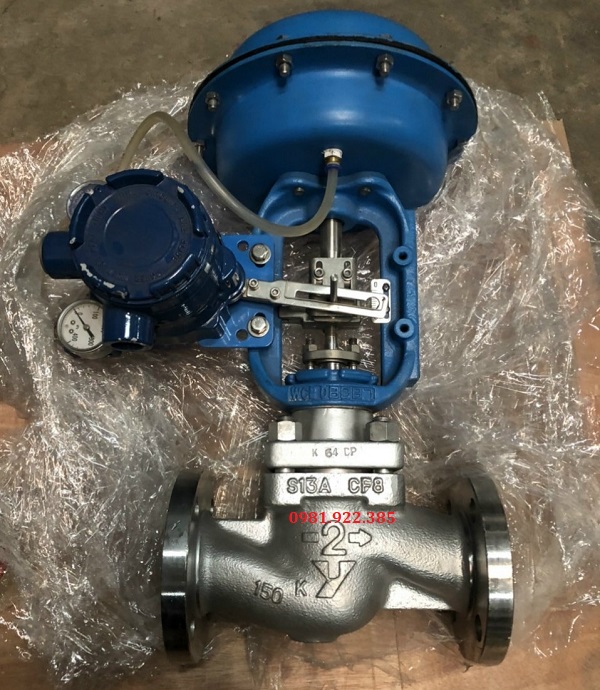

6. Van cầu điều khiển khí nén Đài Loan

Dòng van này có nhiều ưu điểm nổi bật như thời gian đóng mở nhanh, độ hoàn thiện chi tiết tốt, phù hợp với mọi hệ thống đường ống hiện nay. Đây là một sự lựa chọn tuyệt vời cho các nhà máy sản xuất hiện nay bởi giá thành rẻ đi kèm với chất lượng tương đối tốt

7. Van cầu điều khiển khí nén Nhật Bản

Nhật Bản được biết đến là một quốc gia có nền công nghiệp phát triển hàng đầu tại Châu Á hiện nay. Sở hữu nền công nghệ phát triển trong mọi lĩnh vực, với dây chuyền sản xuất chất lượng cao cho ra đời những sản phẩm có độ hoàn thiện và tính thẩm mỹ cao. Ứng dụng được hầu hết với tất cả các môi trường công nghiệp hiện nay

8. Van cầu điều khiển khí nén mặt bích

Dòng van này được thiết kế dạng kết nối mặt bích đa tiêu chuẩn bao gồm DIN, ANSI, JIS, BS. Với dạng kết nối này đem lại sự chắc chắn và ổn định hơn rất nhiều so với dạng nối ren. Phù hợp lắp đặt đối với những hệ thống đường ống có kích thước từ DN50 trở lên và chịu được áp lực làm việc cao lên đến 64Bar

IX. Một số lưu ý khi lắp đặt van cầu điều khiển khí nén

Trong quá trình lắp đặt các bạn cần chú ý một số điều mà chúng tôi tổng hợp dưới đây, để đảm bảo hệ thống vận hành một cách ổn định nhất với hiệu quả cao nhất:

- Loại bỏ toàn bộ rác thải, chất bẩn có bên trong đường ống, đặc biệt là phần tiếp giáp giữa thân van với đường ống, tránh hiện tượng lưu chất rò rỉ ra bên ngoài

- Lắp đặt van đúng với hướng dòng chảy, có thể dễ dàng nhận biết theo hướng mũi tên được in nổi trên thân van. Có thể lắp đặt van theo phương nằm ngang hoặc thẳng đứng tùy vào mục đích sử dụng của từng hệ thống

- Tại vị trí tiếp xúc giữa đường ống với đầu kết nối của van cần bổ sung thêm bộ phận gioăng cao su để gia tăng khả năng làm kín cho toàn bộ hệ thống

- Cố định các bulong, đai ốc và siết chặt lại với nhau giúp việc mặt đường ống và thân van được cố định một cách đều đặn

- Khi đã hoàn tất công việc lắp đặt, lúc này các bạn chuyển sang công đoạn chạy thử nghiệm và kiểm tra. Nếu không xảy ra sự cố gì có thể đưa van vào hoạt động một cách chính thức

X. Địa chỉ cung cấp, bảng giá và báo giá van cầu điều khiển khí nén

Hiện nay Công ty TNHH VTCN Thuận Phát là một trong những đơn vị nhập khẩu trực tiếp các dòng van cầu điều khiển khí nén, van bi điều khiển khí nén, van bi điều khiển điện, van dao điều khiển điện, van cổng điều khiển khí nén, van xiên y điều khiển điện,... Xuất xứ Hàn Quốc, Đài Loan, Nhật Bản, Trung Quốc. Cam kết hàng chính hãng, chất lượng cao, mức giá ưu đãi cùng với chế độ bảo hành dài hạn

Giá thành sản phẩm tùy thuộc vào chất liệu sản xuất, kích thước, mẫu mã cũng như nguồn gốc xuất xứ mà sẽ có những thay đổi khác nhau. Vì vậy để nhận được bảng giá và báo giá chính xác cho từng dòng sản phẩm, quý khách hàng vui lòng liên hệ trực tiếp với chúng tôi qua Hotline/Zalo: 0981.922.385 để hỗ trợ mức giá tốt nhất
