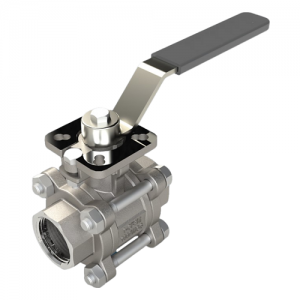

Van bi

I. Giới thiệu, khái niệm van bi là gì?

Van bi còn có tên gọi tiếng anh là Ball valve là dòng van được đóng mở theo một góc quay từ 0 đến 90 độ. Van có chức năng điều tiết lưu lượng của dòng chảy đi qua đường ống nhờ vào một quả bi có hình dạng giống quả bóng được đục lỗ xuyên tâm. Van bi được chế tạo từ nhiều chất liệu khác nhau: đồng, nhưa, inox, thép, gang,… với nhiều kích cỡ từ 1/8” -  24”

Van bi có nhiều dang điều khiển khác nhau như bộ truyền động tay gạt, tay quay hay bộ điều khiển điện, khí nén cùng với nhiều kiểu lắp đặt: lắp bích, nối ren, hàn, dán ống, clamp, rắc co,… phù hợp sử dụng cho nhiều hệ thống đường ống và ứng dụng cho các môi trường khác nhau.

II. Thông số kỹ thuật van bi

• Dải kích thước van: 6A – 600A
• Dạng thân van: 1 mảnh, 2 mảnh, 3 mảnh
• Chất liệu thân: Inox, nhựa, đồng, gang, thép,…
• Dạng kết nối: Lắp bích, nối ren, hàn, rắc co
• Kiểu điều khiển: Tay gạt, tay qay, bộ điều khiển điện, bộ điều khiển khí nén
• Áp suất trung bình: 10Bar, 25Bar, 40Bar,64Bar
• Nhiệt độ tối đa: Max 250 độ C
• Môi trường hoạt động: Nước, hóa chất, hơi nóng, dầu, khí, gas
• Madein: Việt Nam, Korea, Taiwan, China, Japan, Italia
• Bảo hành: 12 -24 tháng

III. Cấu tạo và nguyên lý hoạt động van bi

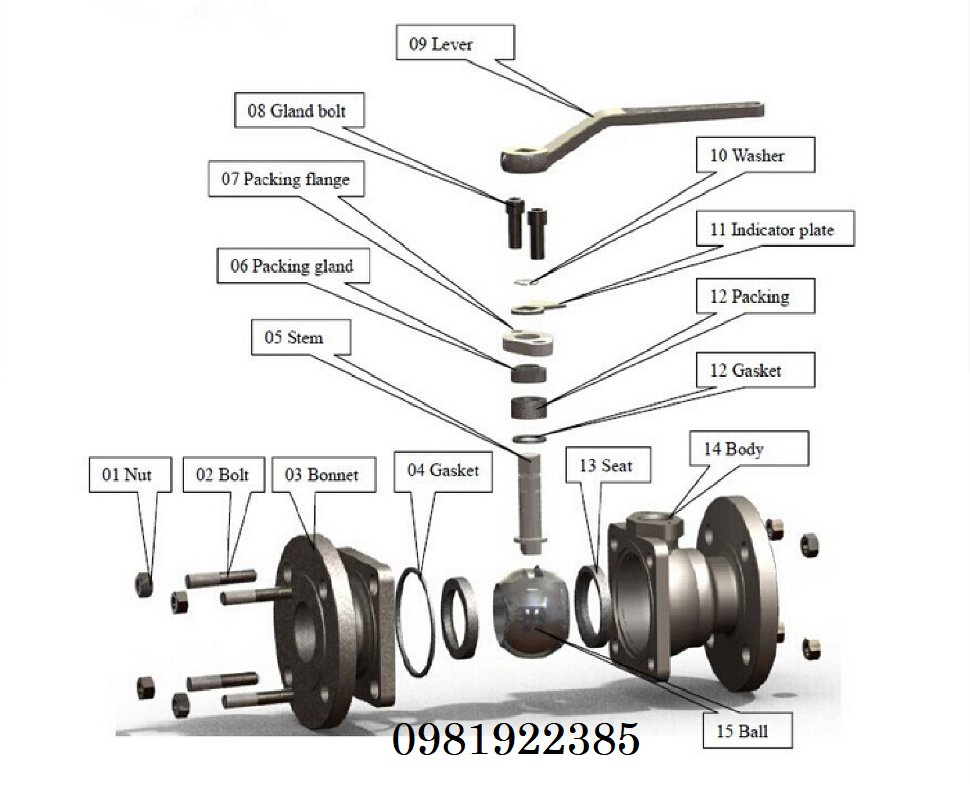

1. Cấu tạo van bi

Van bi được cấu tạo bởi các bộ phận chính sau:

Thân van bi làm từ chất liệu đồng, gang, nhựa, thép, inox chứa các bộ phận của van lại với nhau tạo nên một khối hoàn chỉnh có chức năng kết nối với các đường ống theo nhiều kiểu lắp khác nhau như nối ren, lắp bích, rắc co,...

Thân van có thể được đúc nguyên khối hoặc ghép các mảnh lại với nhau tùy vào từng môi trường sử dụng khác nhau

Bộ điều khiển van

Van bi có hai dạng điều khiển là điều khiển dạng cơ và bộ điều khiển tự động

- Bộ điều khiển dạng cơ dùng tay gạt hoặc tay quay để đóng mở van

- Bộ điều khiển tự động đóng mở nhờ vào bộ điều khiển khí nén và điện

Quả bi thường được làm từ chất liệu inox 304, 316, được thiết kế với một lỗ xuyên tâm, đặt ở giữa thân van giúp cho dòng chảy của môi chất có thể lưu thông qua hệ thống hoặc chặn lại

Trục van bi được làm từ nhiều vật liệu gang, inox, nhựa, thép, thiết kế tùy theo kiểu dáng và các kích cỡ của van bi là bộ phận dùng để kết nối bộ điều khiển và quả bi lại với nhau.

Gioăng làm kín (đệm) thường được lắp đặt bên trong van ở 2 bên đầu quả bi giúp làm kín van ngăn không cho lưu chất rò rỉ ra bên ngoài.

2. Nguyên lý hoạt động van bi

Van bi có cơ chế hoạt động khá đơn giản nhờ vào tay gạt và bộ điều khiển tự động

- Đối với kiểu tay gạt: Khi xoay tay gạt một góc 0 đến 90 độ van sẽ được đóng hoặc mở (có thể xoay theo nhiều góc độ để điều tiết tốc độ dòng chảy tùy theo ý của người vận hành)

- Đối với bộ điều khiển khí nén: Cấp khí nén vào trong đầu khí tác động lên piston giúp đóng mở van

- Đối với bộ điều khiển điện: Van sử dụng dòng điên 24 – 220V để van có thể đóng mở tự động, bộ điện sẽ tự động đóng lại khi van hoạt động hết hành trình.

Mời các bạn tham khảo video dưới đây:

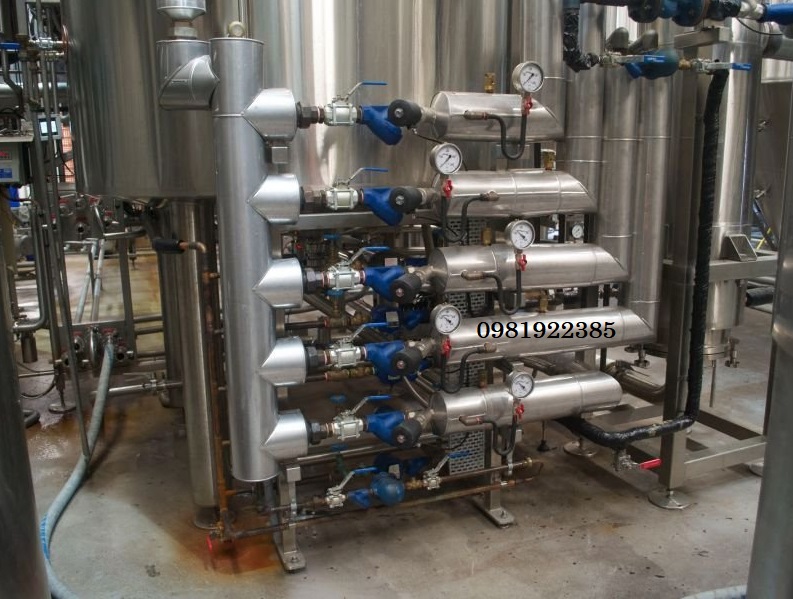

IV. Ứng dụng van bi

Van bi được ứng dụng rộng rãi công, nông nghiệp và cả trong đời sống hằng ngày của chúng ta. Những ứng dụng về van bi mà chúng ta thường gặp có thể kể đến một vài ứng dụng sau:

• Ứng dụng 1: Lắp đặt trong các hệ thống nước sạch, các đường ống nước sinh hoạt
• Ứng dụng 2: Lắp đặt ở các đường ống bên trong tủ lạnh, máy giặt, bồn rửa,...
• Ứng dụng 3: Dùng trong môi trường có tính ăn mòn như axit, muối, ba zơ
• Ứng dụng 4: Lắp đặt cho các hệ thống có nhiệt độ cao và chịu áp lực lớn
• Ứng dụng 5: Sử dụng để kiểm soát áp suất và dòng chảy của lưu chất
• Ứng dụng 6: Trong các hệ thống nhà máy sản xuất rượu, bia, nước ngọt

V. Ưu điểm và hạn chế van bi

1. Ưu điểm van bi

• Ưu điểm 1: Thiết kế đơn giản phù hợp lắp đặt cho nhiều hệ thống đường ống khác nhau
• Ưu điểm 2: Có khả năng lắp đặt và đóng mở nhanh chóng
• Ưu điểm 3: Van chịu được nhiệt độ và áp suất cao có thể thích nghi được với nhiều môi trường làm việc khác nhau
• Ưu điểm 4: Cho phép dòng chảy lưu thông qua van mà không bị cản trở bởi bộ phận nào đó của van
• Ưu điểm 5: Dễ dàng  thay thế và sửa chữa

2. Hạn chế van bi

Ngoài những ưu điểm nổi trội ở trên thì van bi cũng có một số hạn chế  đó là không phù hợp sử dụng cho môi trường có lưu chất bẩn vì có lẫn tạp chất ở trong, sau một thời gian sử dụng có thể làm xước quả bi dẫn đến van bị rò rỉ.

VI. Phân loại van bi

1. Van bi dạng Reduced port

Van bi dạng Reduced port: là kiểu van có đường kính (lỗ rỗng) của quả bi nhỏ hơn đường kính của ống, khiến vận tốc dòng chảy tăng và lưu lượng của dòng chảy giảm phù hợp với các đường ống có áp lực nước thấp.

2. Van bi dạng Full port

Van bi dạng Full port: Dạng này có đường kính lỗ rỗng của viên bi bằng đường kính của đường ống giúp cho dòng chảy của lưu chất chảy ra bằng với lưu lượng của hệ thống đường ống, phù hợp sử dụng cho các hệ thống đường ống cần lưu lượng dòng chảy lớn nhất.

3. Van bi dạng V port

Van bi dạng Vport: Lỗ rỗng của viên bi được thiết kế có hình chữ V, cho phép van được đóng mở một cách có kiểm soát phù hợp với các lưu lượng có dòng chảy tuyến tính.

4. Van bi dạng Trunnion

Van bi dạng Trunnion: Thông thường được thiết kế chỉ có một chốt trên (vừa là chốt, vừa là trục) giúp cố định quả bi. Thường được ứng dụng trong các hệ thống đường ống có nhiệt độ cao, áp suất làm việc và kích thước lớn.

5. Van bi dạng Cavity filler

Van bi dạng Cavity filler: Dạng van bi này được thiết kế khác biệt hoàn toàn với các loại van bi khác, khi van đóng các lưu chất sẽ không bị giữ lại ở trong quả bi làm giảm rủi ro hư hỏng đến mức tối đa. Loại này ít được ứng dụng phổ biến tại thị trường Việt Nam.

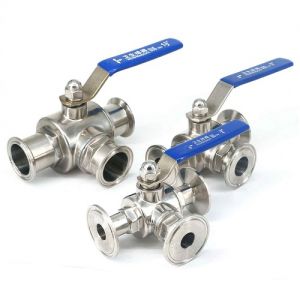

6. Van bi dạng nhiều ngã

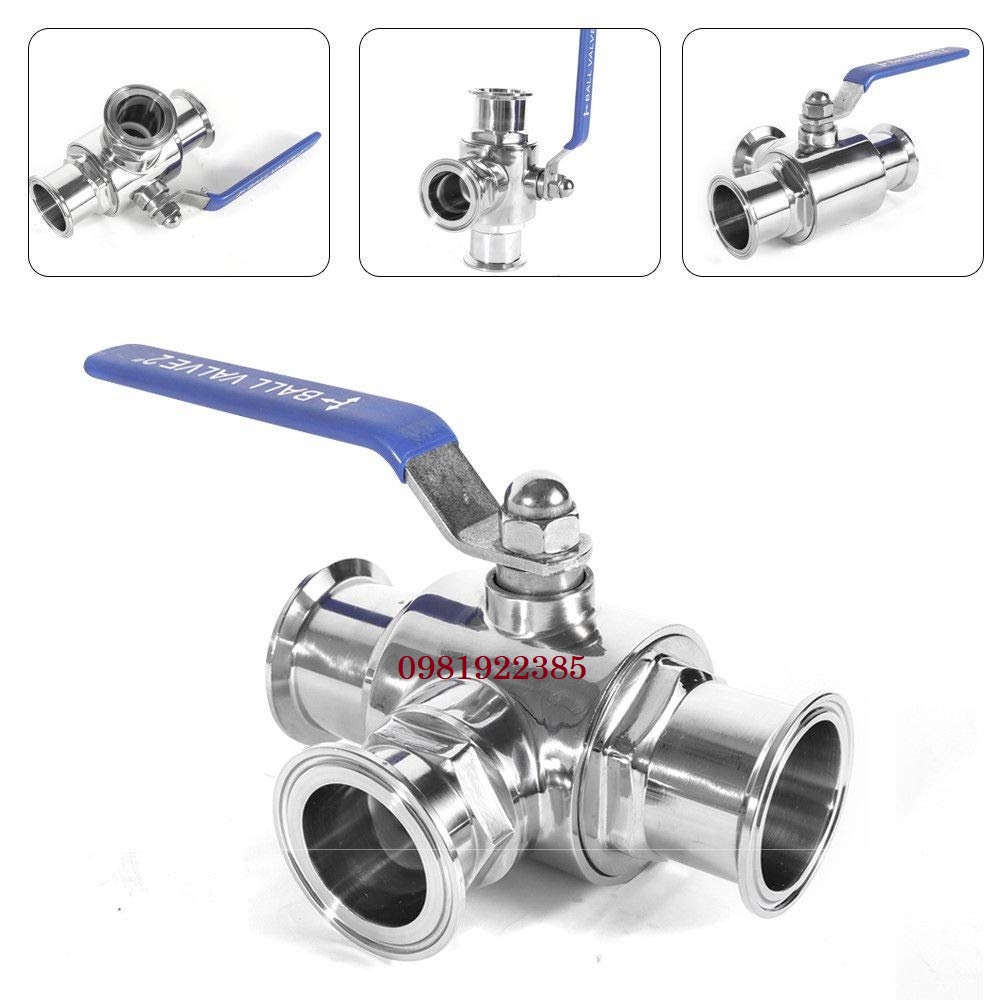

Van bi dạng nhiều ngã hay còn goi là van bi ba ngã (3 cửa). Van có 2 dạng là van bi ba ngã chữ T và van bi ba ngã chữ L dùng để kết nối các đường ống đa chiều có nhiệm vụ phân chia, đổi hướng dòng chảy theo 2 cửa hoặc 3 cửa đường ống tùy vào từng mục đích sử dụng.

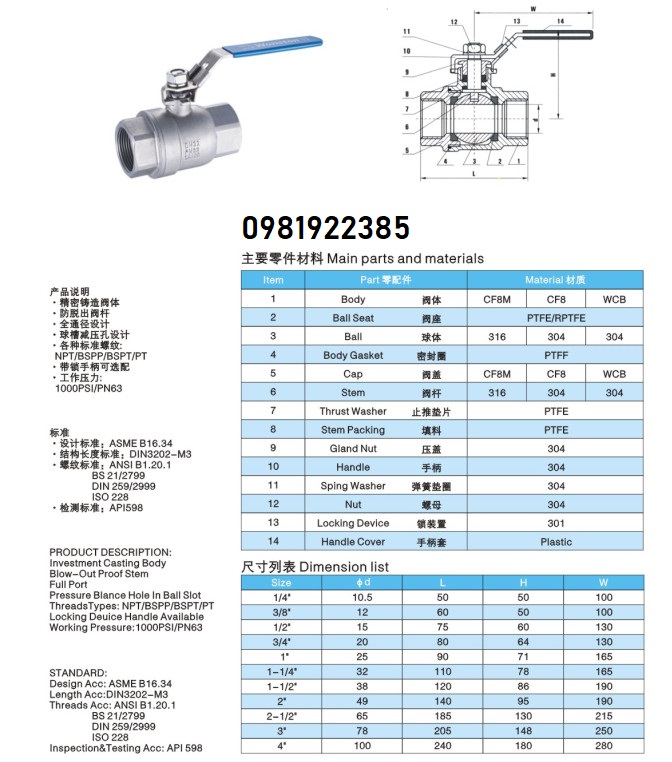

VII. Cataloge van bi

Tìm hiểu thêm một số dòng van công nghiệp khác

• Van điện từ
• Van một chiều
• Van bướm điều khiển điện

VIII. Các loại van bi phổ biến trên thị trường hiện nay

1. Van bi inox

Thông số kỹ thuật Đường kính: 1/8" - 12" Vật liệu: Inox 201, 304, 316 Kết nối: Lắp bích, nối ren Áp suất: PN10, PN25, PN50 Nhiệt độ: 0 - 250 độ C Xuất xứ: Nhật Bản, Hàn Quốc, Đài Loan

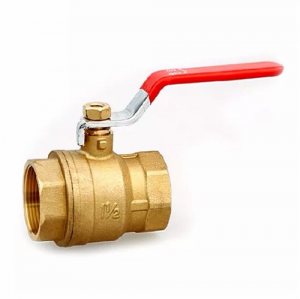

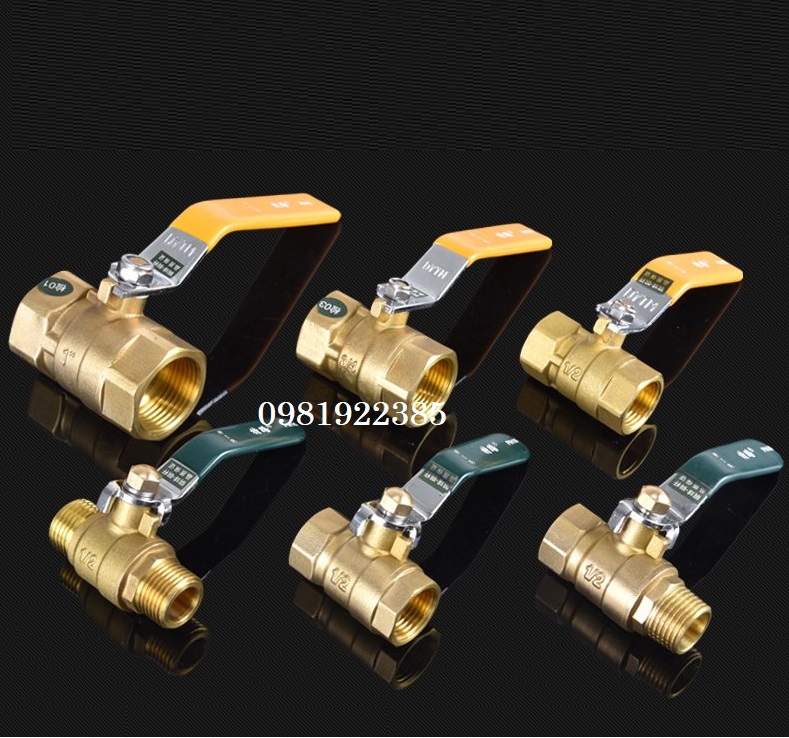

2. Van bi đồng

Thông số sản phẩm Kích thước: DN10 - DN500 Chất liệu: Đồng thau, đồng đúc Kiểu kết nối: Nối ren, lắp bích Áp suất trung bình: 10Bar - 64Bar Nhiệt độ tối đa: Max 250 độ C Sản xuất: Hàn Quốc, Đài Loan, Nhật Bản, Việt Nam

3. Van bi thép

Thông tin sản phẩm Kích thước: DN8, DN10, DN20, DN25,... DN500 Nguyên liệu: Thép WCB, thép không gỉ Kiểu lắp: Lắp bích, nối ren Áp suất: 10kg/cm2 - 50kg/cm2 Nhiệt độ: -5 đến 250 độ C Xuất xứ: Trung Quốc, Hàn Quốc, Nhật Bản, Đài Loan

4. Van bi nhựa

Thông số van bi nhựa Đường kính van: 10A - 350A Vật liệu chế tạo: Nhựa PVC, UPVC, HDPE Kiểu kết nối: Rắc co. dán ống Áp suất tối đa: PN10, PN16, PN25 Nhiệt độ trung bình: 0 - 80 độ C Made in: Việt Nam, Hàn Quốc, Italia

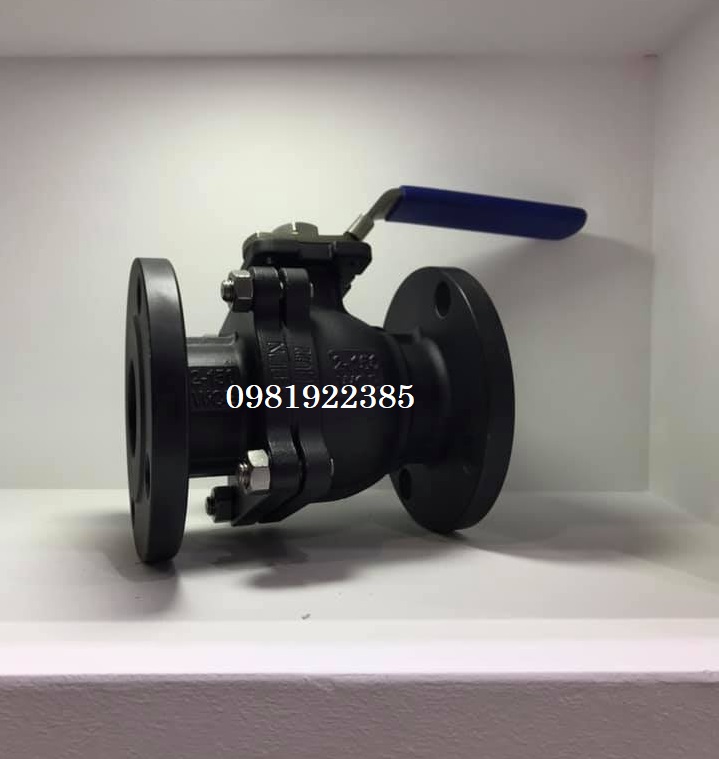

5. Van bi mặt bích

Thông số chi tiết Size van: 1/4" - 16" Chất liệu: Thép, inox, đồng, nhựa Dạng kết nối: Lắp bích Áp suất làm việc: 10kg/cm2 - 50kg/cm2 Nhiệt độ: 0 - 250 độ C Quốc gia: Japan, Korea, Taiwan, Italia

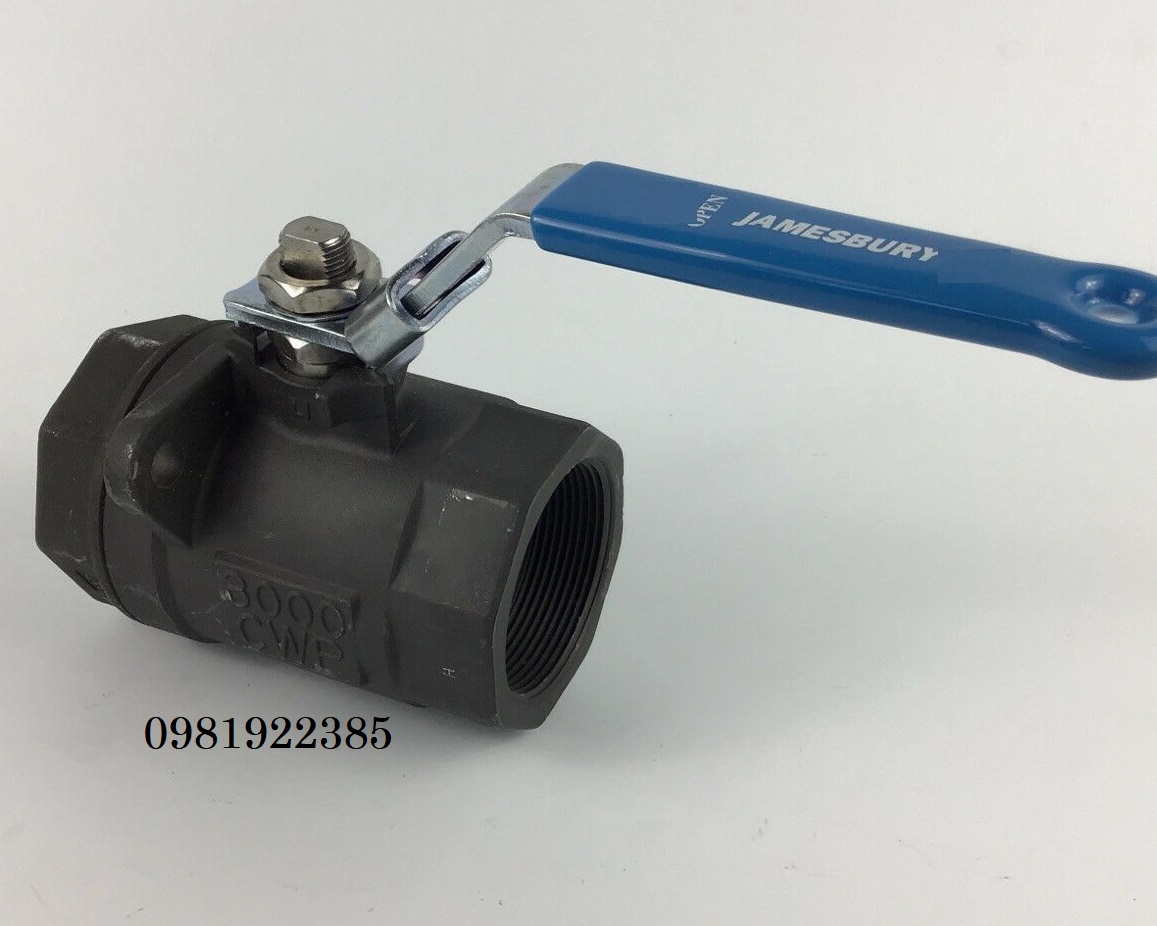

6. Van bi nối ren

Thông số van bi nối ren Kích thước van: DN10 - DN350 Nguyên liệu: Nhựa, thép, đồng, inox Kiểu lắp: Nối ren Áp suất trung bình: PN10, PN15, PN50 Nhiệt độ tối đa: 250 độ C Nhập khẩu: Italia, Pháp, Đức, Nhật, Hàn

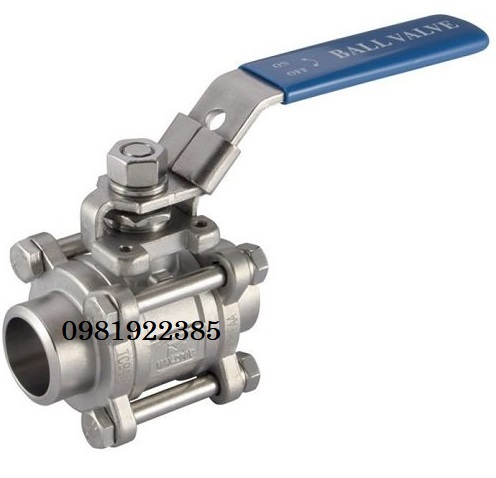

7. Van bi hàn

Thông tin van bi hàn Đường kính: 10A - 350A Vật liệu: Đồng, gang, thép, nhựa, inox Kết nối: Hàn Áp suất: 10Bar -64Bar Nhiệt độ: Max 250 độ C Xuất xứ: Đài Loan, Hàn Quốc, Nhật Bản

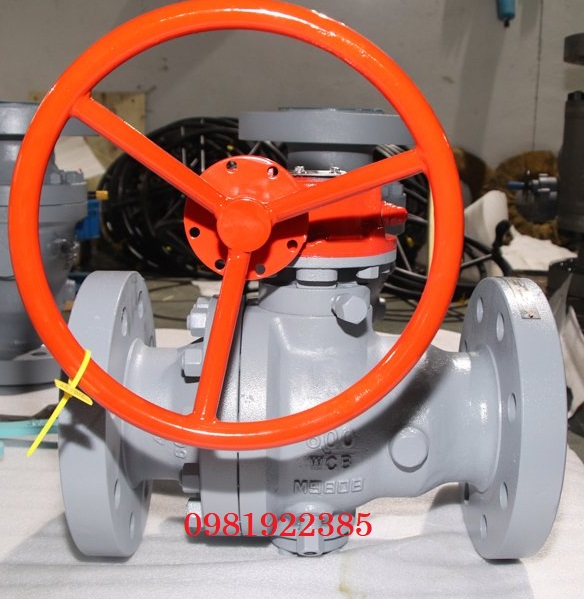

8. Van bi tay quay

Thông số kỹ thuật Kích thước: 1/2" - 16" Nguyên liệu: Gang, inox, thép, đồng Kiểu lắp: Nối ren, lắp bích, clamp Áp suất: 10kg/cm2, 16kg/cm2 Nhiệt độ: 250 độ C Quốc gia: Hàn Quốc, Trung Quốc, Nhật Bản

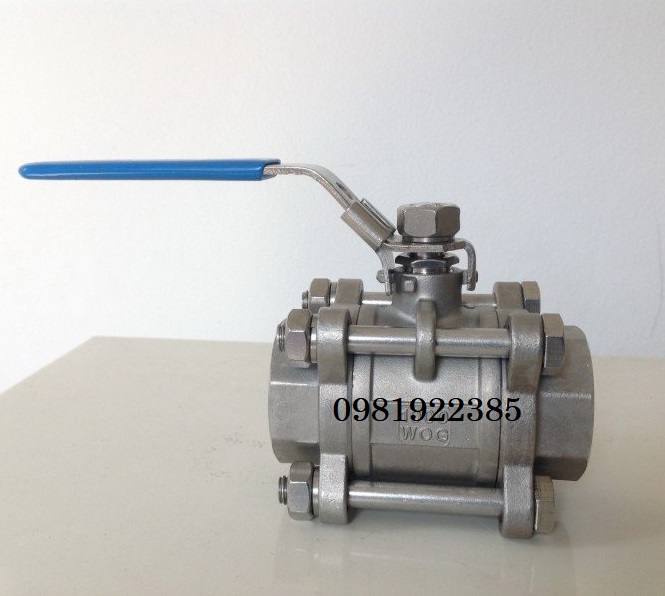

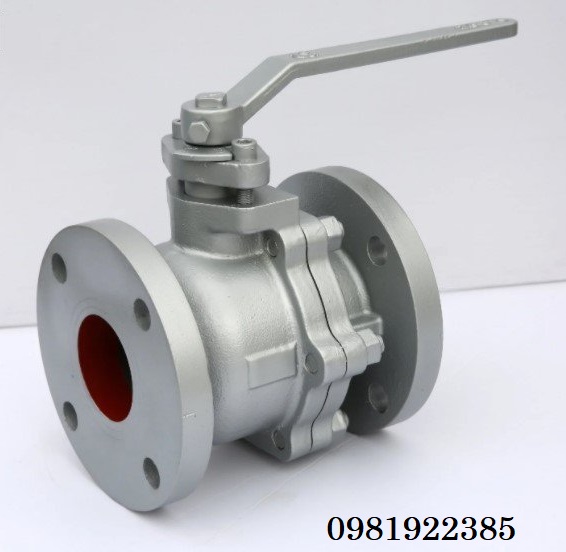

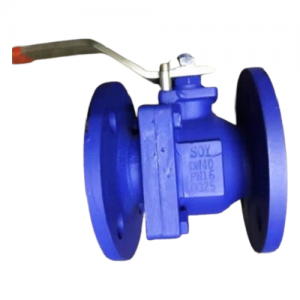

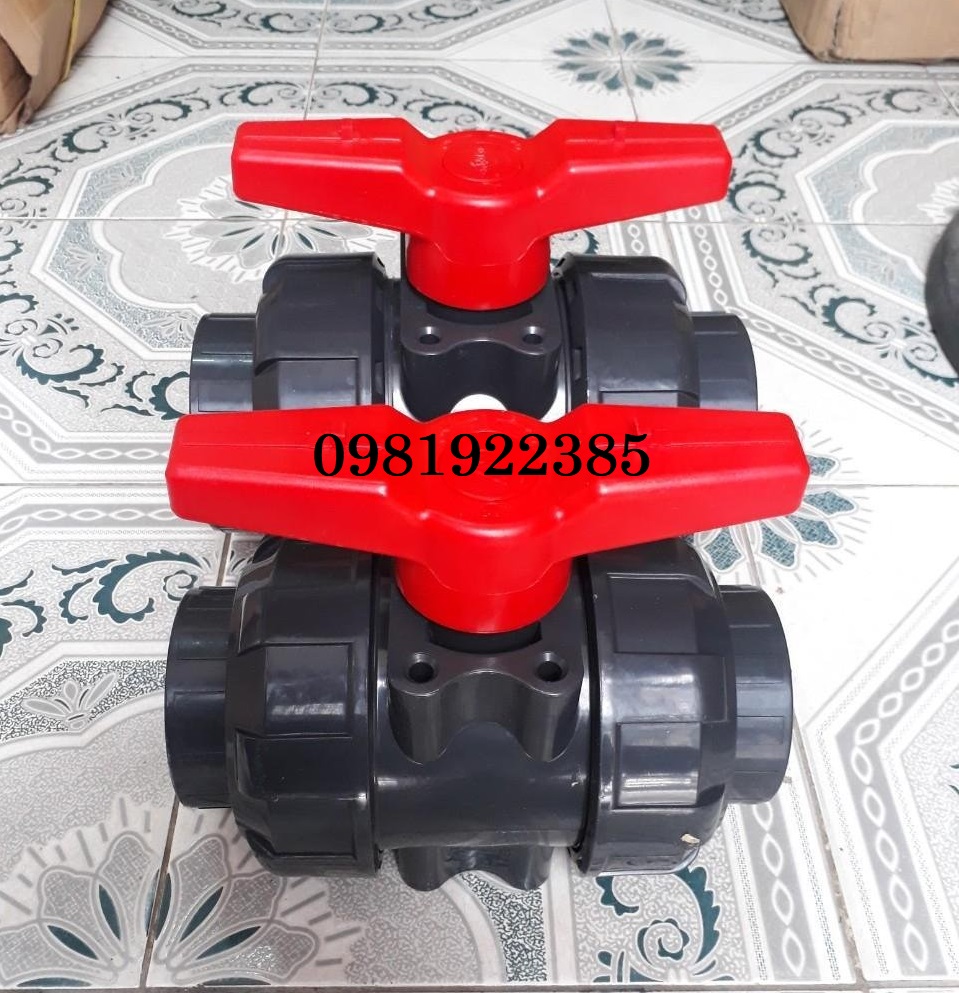

9. Van bi tay gạt

Quy cách sản phẩm Kích cỡ: D21 - D323 Vật liệu: Thép, inox, nhựa, đồng Kiểu kết nối: hàn, clamp, lắp bích Áp suất: 10Bar, 25Bar Nhiệt độ: 0 - 250 độ C Xuất xứ: Hàn Quốc, Nhật Bản, Đài Loan, Italia

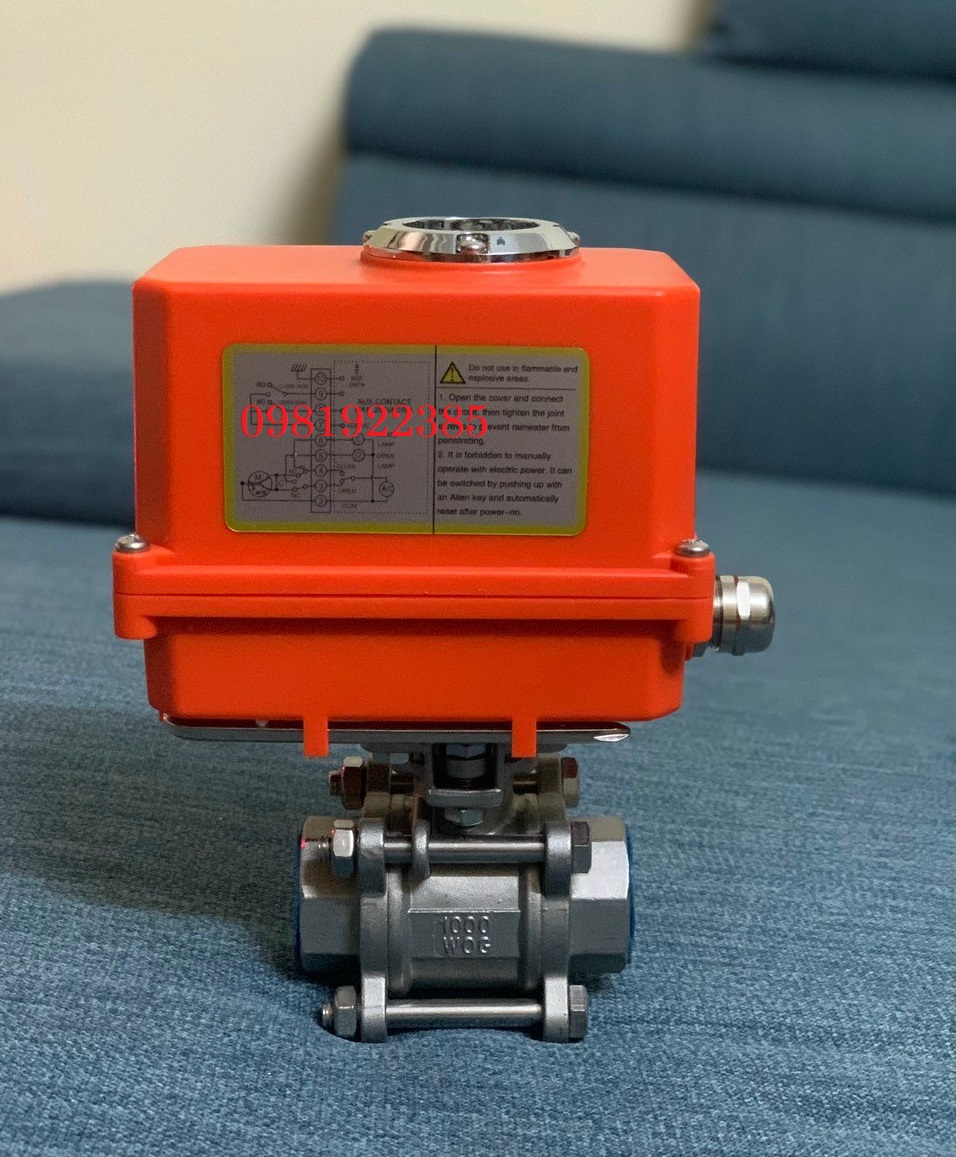

10. Van bi điều khiển điện

Quy chuẩn kỹ thuật Kích thước: 10A - 350A Nguyên liệu: Đồng, thép, gang, inox Kết nối: Nối ren, hàn, clamp Áp lực làm việc: PN10, PN25, PN50 Nhiệt độ trung bình: -5 đến 250 độ C Nhập khẩu: Italia, Nhật Bản, Hàn Quốc, Đài Loan

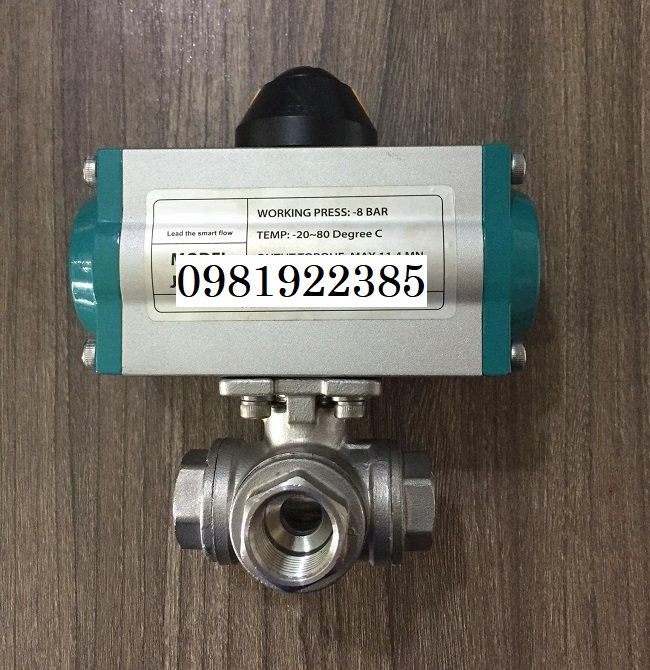

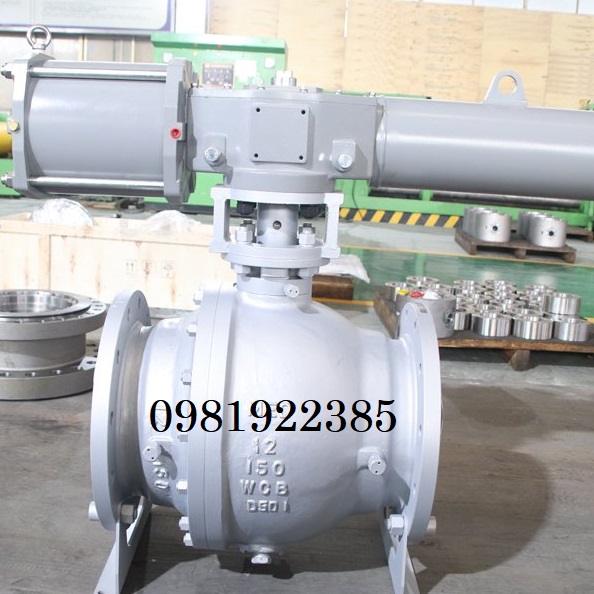

11. Van bi điều khiển khí nén

Thông số van bi điều khiển khí nén Kích thước: DN10 - DN350 Nguyên liệu: Nhựa, thép, inox, đồng Kiểu lắp: Hàn, lắp bích, nối ren Áp suất: 10Bar - 64Bar Nhiệt độ tối đa: 250 độ C Sản xuất: Japan, China, Taiwan, Thailand, Korea
