Van cổng Z41H-40C

I. Định nghĩa van cổng Z41H-40C là gì?

Van cổng Z41H-40C là một loại van cổng công nghiệp được thiết kế chuyên biệt để kiểm soát dòng chảy trong các hệ thống đường ống có áp suất cao. Đây là dòng van cổng ty nổi, sử dụng vật liệu thân bằng thép cacbon (WCB) chắc chắn, giúp đảm bảo độ bền vượt trội và khả năng chịu được áp suất danh định lên đến 40BAr (tương đương 4.0 MPa).

Van hoạt động theo nguyên lý nâng hạ đĩa van theo phương thẳng đứng để đóng hoặc mở dòng chảy, đảm bảo độ kín hoàn toàn khi đóng và không gây cản trở lưu chất khi mở hoàn toàn. Với thiết kế mặt bích tiêu chuẩn, van Z41H-40C dễ dàng lắp đặt, tháo rời và bảo trì, phù hợp trong các ứng dụng công nghiệp nặng như hệ thống cấp thoát nước, hơi nóng, dầu khí và hóa chất, nơi yêu cầu độ tin cậy và an toàn toàn vận hành cao.

II. Ưu điểm và hạn chế van cổng Z41H-40C

1. Ưu điểm của van cổng Z41H-40C

• Chịu áp lực cao: Van được thiết kế cho hệ thống làm việc ở áp suất lớn, lên đến 4.0MPa, phù hợp với môi trường công nghiệp như hơi nóng, dầu khí, hóa chất.
• Vật liệu bền bỉ: Toàn bộ thân van được làm từ thép cacbon đúc (WCB) có khả năng chịu nhiệt độ cao, áp lực lớn và bền bỉ với thời gian, giảm hỏng hóc.
• Thiết kế ty nổi: Ty van lộ ra ngoài, giúp người vận hành biết van đang ở trạng thái mở hay đóng chỉ bằng cách quan sát trực tiếp, tiện lợi và an toàn.
• Không cản trở dòng chảy: Khi mở hoàn toàn, van cho phép dòng chảy đi qua mà hầu như không tạo trở lực, giữ hiệu suất dẫn dòng tối đa, giảm thất thoát áp suất.
• Lắp đặt dễ với kết nối mặt bích: Thiết kế mặt bích tiêu chuẩn giúp lắp đặt nhanh chóng, chắc chắn và thuận tiện cho việc bảo trì hoặc thay thế.
• Độ kín cao: Cơ cấu cổng nêm ép sát đảm bảo không rò rỉ, giữ an toàn cho hệ thống làm việc với chất lỏng hoặc khí có tính nguy hiểm.

2. Hạn chế của van cổng Z41H-40C

• Kích thước và trọng lượng lớn: Do cấu tạo bằng thép và thiết kế chắc chắn, van khá nặng và cồng kềnh, đặc biệt là với những kích thước lớn - cần không gian và thiết bị hỗ trợ khi lắp đặt.
• Thao tác đóng mở chậm: Cơ chế vận hành bằng tay quay và trục vít khiến van mất thời gain khi thao tác, không phù hợp trong tình huống cần phản ứng nhanh.
• Không phù hợp để điều tiết dòng chảy: Van cổng Z41H-40C chỉ nên dùng để đóng hoặc mở hoàn toàn, nếu dùng để điều tiết, dễ gây mòn đĩa van và rò rỉ sau thời gian ngắn.
• Chi phí đầu tư cao hơn: So với các loại van gang, van nhựa, giá van thép Z41H-40C cao hơn, do vật liệu và khả năng chịu điều kiện làm việc khắc nghiệt.

III. Thông số kỹ thuật van cổng Z41H-40C

- Vật liệu thân van: Thép WCB - chịu áp lực và nhiệt độ cao, bền trong môi trường công nghiêp nặng.

- Kiểu van: Ty nối, đĩa dạng cổng nêm, dễ quan sát trạng thái và đảm bảo độ kín cao.

- Áp suất làm việc: PN40, phù hợp với hệ thống hơi nóng, dầu nóng, khí nén,...

- Kích thước danh định: DN15 - DN1200, đa dạng lựa chọn cho nhiều đường kính ống khác nhau.

  Nhiệt độ làm việc: -29 ~ 425ºC (tùy theo vật liệu gioăng và môi chất sử dụng).

- Tiêu chuẩn sản xuất:

• Thiết kế theo GB/T 12234
• Kết nối mặt bích theo tiêu chuẩn BS, ANSI, JIS hoặc tương đương
• Kiểm tra và thử nghiệm theo GB/T 13927, API 598

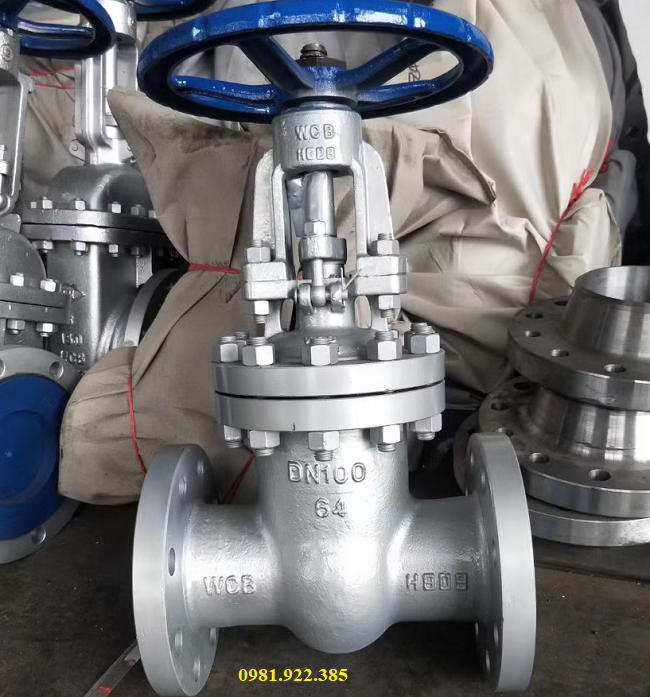

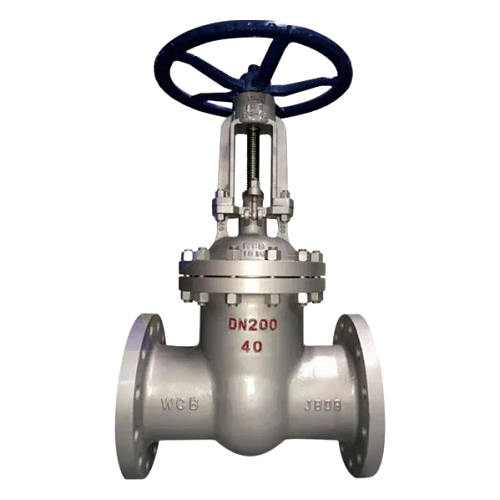

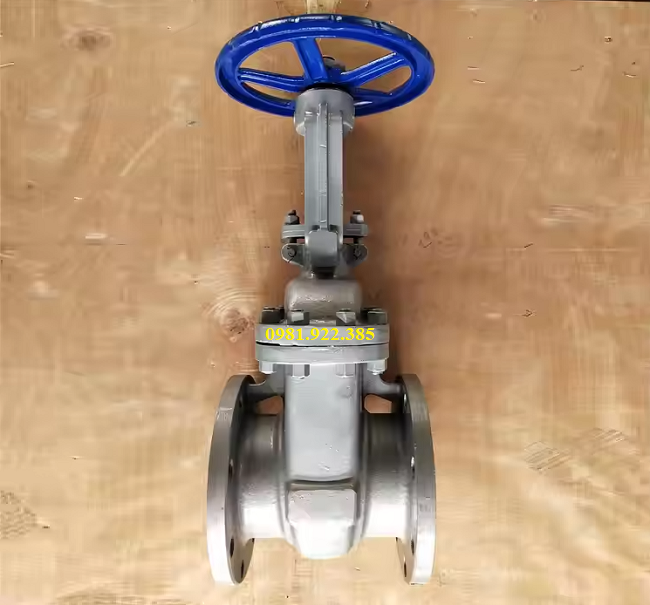

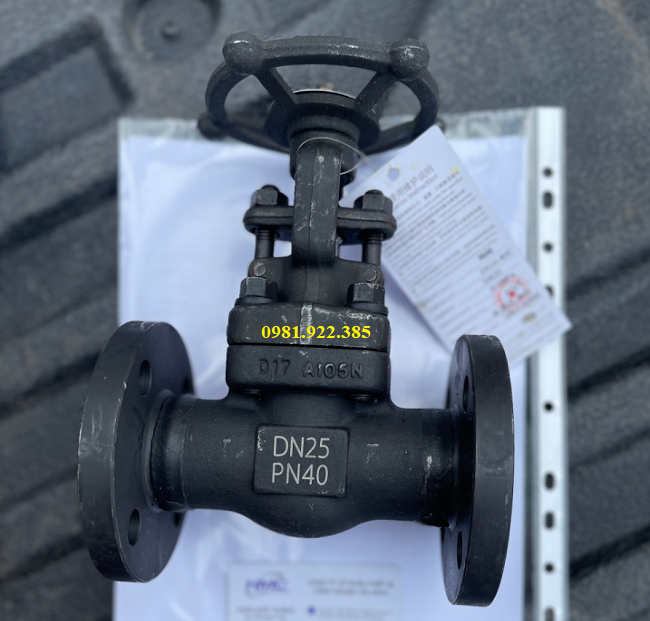

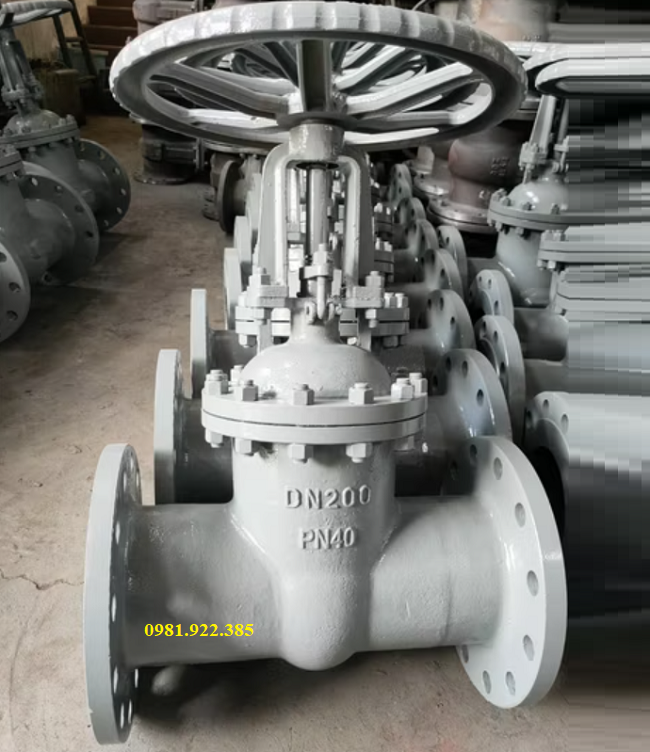

IV. Hình ảnh, catalogue van cổng Z41H-40C

Tham khảo thêm một số dòng van cổng được sử dụng phổ biến hiện nay

• Van cổng Z41H-25P
• Van cổng Z41H-25C

V. Lưu ý khi sử dụng van cổng Z41H-40C

• Sử dụng đúng chức năng: Van không dùng để điều tiết lưu lượng. Chỉ sử dụng cho mục đích đóng hoàn toàn hoặc mở hoàn toàn dòng chảy. Việc để van mở một phần sẽ làm mài mòn đĩa van và bề mặt làm kín, dẫn đến rò rỉ.
• Lắp đặt đúng hướng và vị trí: Tuân thủ chiều dòng chảy nếu trên thân van có mũi tên chỉ hướng. Lắp van theo phương thẳng đúng để ty van hoạt động ổn định, tránh bị lệch trục. Nếu lắp ngang, cần có giá đỡ riêng cho thân van để tránh áp lực lên đường ống.
• Tuân thủ giới hạn áp suất và nhiệt độ: Van được thiết kế cho áp suất làm việc tối đa là 40Bar. Nhiệt độ làm việc điển hình từ -29 ~ 425ºC (phụ thuộc vào loại gioăng và môi chất). Không vận hành vượt giới hạn này để tránh nứt vỡ thân van hoặc biến dạng gioăng làm kín.
• Kiểm tra, bảo trì định kỳ: Vệ sinh thân van và trục ty sau một thời gian sử dụng để loại bỏ bụi bẩn. Bôi trơn trục van (đặc biệt với ty nổi) để tránh kẹt, gỉ sét và tăng tuổi thọ. Kiểm tra gioăng làm kín để phát hiện rò rỉ sớm và thay thế khi cần.
• Đảm bảo kết cấu chịu lực: Do thân van bằng thép nặng, cần lắp van trên hệ thống có khung hoặc giá đỡ để chịu tải. Không để toàn bộ trọng lượng van dồn lên đoạn ống, dễ gây xệ, gãy mối nối hoặc biến dạng mặt bích.
• Thao tác đóng mở đúng kỹ thuật: Xoay tay quay từ từ và đều tay, không dùng lực mạnh hoặc dụng cụ hỗ trợ (như ống tuýp). Tránh thao tác đóng mở quá nhanh, điều này dễ làm hỏng trục xoắn hoặc bánh răng bên trong van. Khi van kẹt, không cố vặn mạnh, cần kiểm tra nguyên nhân trước khi xử lý.
• Lựa chọn vật liệu làm kín phù hợp: Gioăng làm kín trong van cần tương thích với môi chất sử dụng. Ví dụ gioăng EPDM hoặc cao su sử dụng cho môi trường nươc, gioăng PTFE hoặc kim loại mềm sử dụng trong hệ thống dầu và hơi nóng. Nếu dùng sai loại, gioăng có thể bị ăn mòn, biến dạng hoặc cháy, gây mất kín.
• Xả sạch hệ thống trước khi lắp đặt: Trước khi lắp đặt van mới, cần xả sạch tạp chất, cát bụi, cặn trong đường ống tránh gây xước đĩa van hoặc gioăng làm kín.
• Kiểm tra độ kín sau lắp đặt: Sau khi lắp van, cần thử áp suất và kiểm tra rò rỉ tại mặt bích, trục ty và thân van. Nếu phát hiện rò rỉ, cần xử lý ngay để tránh ảnh hưởng đến toàn hệ thống.

VI. Địa chỉ cung cấp van cổng Z41H-40C uy tín tại Việt Nam

Nếu bạn đang tìm kiếm địa chỉ cung cấp van cổng Z41H-40C uy tín tại Việt Nam, Thuận Phát là một lựa chọn đáng tin cậy. Chúng tôi chuyên phân phối các loại van cổng nghiệp nhập khẩu chính hãng, có đầy đủ giấy tờ CO-CQ, cam kết chất lượng và giá cả cạnh tranh. Van cổng tại đây có sẵn nhiều kích cỡ, đáp ứng nhanh cho các công trình cấp thoát nước, hơi, dầu và khí nén. Quý khách hàng có thể liên hệ trực tiếp qua Hotline: 0981.922.385 để được tư vấn và báo giá chi tiết về từng sản phẩm.
