Van bướm

I. Giới thiệu, khái niệm van bướm là gì?

Van bướm còn có tên gọi tiếng anh (Butterfly valve) do được thiết kế giống với hình dạng cánh bướm nên còn được biết đến với tên gọi khác là van cánh bướm. Dòng van này được dùng để điều tiết dòng chảy trong hệ thống đường ống với nhiều dạng điều khiển và kích cỡ khác nhau.

Van có 2 dạng điều khiển chính đó là điều khiển bằng tay gồm van bướm tay gạt, van bướm tay quay, van bướm tay rút và dạng điều khiển tự động là van bướm điều khiển điện, van bướm điều khiển khí nén

Việc vận hành van cũng khá dễ dàng, đóng mở nhanh đối với dòng van bướm tay gạt, tay quay chúng ta quay theo góc 90 độ để đóng/mở van nhờ vào đĩa van có thể xoay quanh trục

Van bướm có cấu tạo đơn giản chính là cánh bướm được gắn vào thân van chế tạo từ các vật liệu phổ biến như gang, nhựa, thép, inox vi sinh được lắp đặt vào đường ống theo các dạng lắp bích, lug, clamp, wafer, hàn ống với các cỡ van từ DN50 - DN2000, được nhập khẩu trực tiếp từ Đài Loan, Hàn Quốc, Nhật Bản, Trung Quốc, Malaysia, Italia, Châu Âu, G7 với chất lượng tốt nhất

II. Thông số kỹ thuật van bướm

• Kích thước van: 50A, 65A, 80A, DN100, DN125, DN150, 200A, 300A, 450A, DN600, D800,... DN2000
• Chất liệu thân van: Thép, gang, inox vi sinh, nhựa UPVC
• Nguyên liệu đĩa van: Gang, inox 304, 316, nhựa
• Gioăng làm kín: Teflon, cao su PTFE
• Kiểu kết nối: Lắp bích, lug, clamp, wafer, hàn
• Dạng điều khiển: Tay gạt, tay quay, điều khiển điện, khí nén
• Áp suất làm việc: PN10, PN16, PN25, PN40
• Nhiệt độ trung bình: - 10 đến 250 độ C
• Tiêu chuẩn: DIN, JIS, ANSI, BS
• Môi trường hoạt động: Nước đa dụng, kiềm, axit, hóa chất, dung dịch, xi măng
• Xuất xứ: Hàn Quốc, Đài Loan, Nhật Bản, Châu Âu, G20
• Chế độ bảo hành: 12 tháng

III. Cấu tạo và nguyên lý hoạt động của van bướm

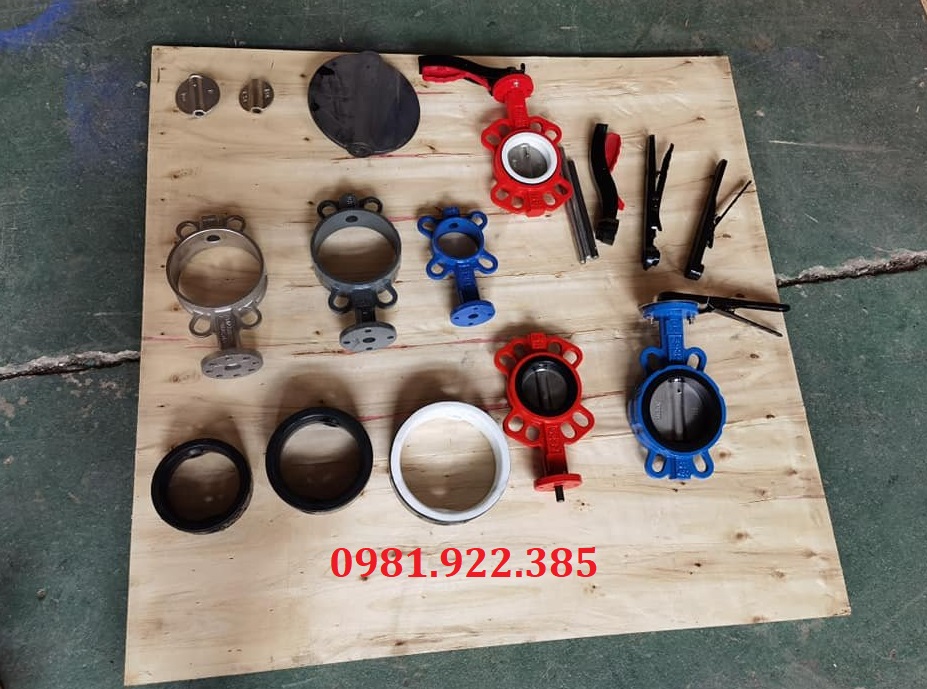

1. Cấu tạo van bướm

a. Thân van:

Thân van là bộ phận kết nối, cố định các bộ phận khác như đĩa van, trục van, bộ điều khiển của van lại với nhau. Thân van có nhiều kiểu kết nối như lắp bích, wafer, lug được thiết kế có những lỗ dùng để bắt các bulong và đai ốc lắp đặt vào hệ thống đường ống

Thân van bướm được làm từ nhiều vật liệu như gang, nhựa, thép, inox thường được đúc nguyên khối để đảm bảo độ chắc chắn và chịu được áp lực cao

b. Bộ truyền động:

Gồm có 2 dạng: Truyền động cơ và truyền động tự động

- Bộ truyền động cơ là dòng van điều khiển bằng tay gạt hoặc tay quay với cấu tạo đơn giản, dễ dàng thay thế và lắp đặt. Dòng van này thường được lắp đặt cho các hệ thống đường ống vừa và nhỏ được sử dụng nhiều trong các ngành công nghiệp

- Bộ truyền động tự động là loại van được tích hợp với bộ điều khiển khí nén và điều khiển điện. Bộ điều khiển điện với 2 dạng on/off và tuyến tính sử dụng dòng điện 24V, 220V để đóng mở van. Bộ điều khiển khí nén sử dụng khí nén để hoạt động với bộ khí nén tác động đơn và tác động kép

c. Trục van (ty van)

Trục van thường được làm bằng inox, thép không gỉ có độ cứng cao là bộ phận trung gian kết nối bộ truyền động với đĩa van giúp van thực hiện quá trình đóng mở dòng lưu chất

d. Đĩa van (cánh bướm)

Thường được làm từ các vật liệu như thép, gang, nhựa, inox là bộ phận tiếp xúc trực tiếp với lưu chất dùng để lưu ngăn chặn hoặc cho phép lưu chất đi qua van. Đĩa van được thiết kế đúc nguyên khối có thể hoạt động tốt trong nhiều môi trường khác nhau

e. Bộ phận làm kín (đệm)

Bộ phận làm kín được biết ở đây là gioăng làm kín được làm từ cao su, Teflon, PDEM, có chức năng làm kín các mối liên kết giữa van với đường ống ngăn lưu chất rò rỉ ra bên ngoài. Gioăng làm kín thường có độ dày lớn được lắp quanh thân trong van bướm có thể dễ dàng thay thế nếu trong quá trình vận hành gioăng bị rách hoặc hư hỏng. Ngoài ra van bướm còn có một số phụ kiện đi kèm như lò xo, bulong, ốc vít, đai ốc.

2. Nguyên lý hoạt động van bướm

Van bướm có nguyên lý hoạt động khá đơn giản có nhiều dạng điều khiển theo tùy từng bộ truyền động của van.

- Đối với dòng van bướm tay quay chúng ta chỉ cần xoay vô lăng theo chiều mở của hướng mũi tên được định vị trên van để mở van và ngược lại để đóng van

- Đối với dòng van bướm tay gạt chỉ cần xoay tay gạt theo từng góc độ được đánh số trên van để đóng mở và điều tiết dòng chảy theo mong muốn của người vận hành

- Đối với van bướm khí nén sẽ dùng khí nén để đóng mở van. Đầu khí nén cấp khí nén vào bộ điều khiển tác động lên piston khiến van mở và đóng van khi xả khí ra nhờ vào lực đàn hồi của lò xo.

- Van bướm điều khiển điện sẽ sử dụng dòng điện 24V - 220V để điều khiển hoạt động đóng mở của van. Sau khi được cấp nguồn điện vào bộ điều khiển mô tơ van sẽ hoạt động giúp cánh van mở, van đóng sau khi ngắt nguồn điện. Hoặc có thể đóng mở van bằng cách lắp đặt bộ công tắc bấm đóng, bấm mở.

Để hiểu rõ hơn về cấu tạo và nguyên lý hoạt động của van bướm mời các bạn tham khảo video dưới đây:

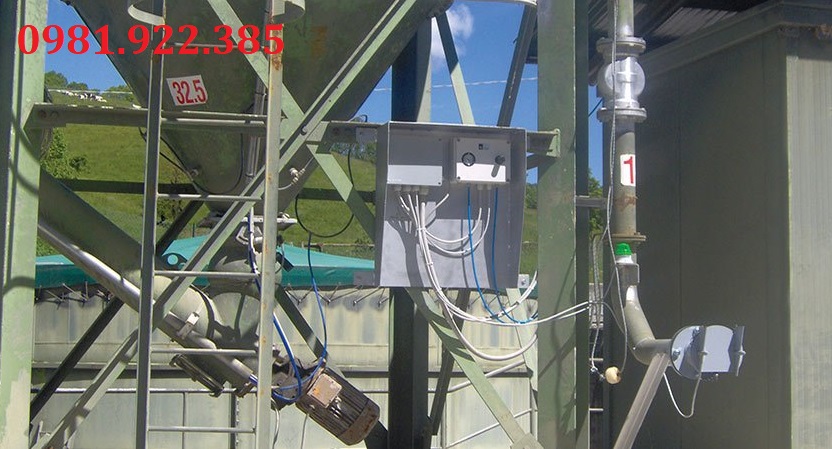

IV. Ứng dụng van bướm trong đời sống thực tế

Van bướm được ứng dụng rộng rãi trong nhiều ngành nghề và lĩnh vực như: khí tự nhiên, dầu khí, hóa chất, đóng tàu thuyền, luyện kim, hệ thống phòng cháy chữa cháy, cấp thoát nước, hệ thống làm mát, hệ thống tự động hóa,... bởi van có cấu tạo đơn giản, giá thành rẻ và hiệu quả sử dụng cao. Sau đây là một số ứng dụng phổ biến

- Ứng dụng trong hệ thống khí nén: Van có thể điều chỉnh và kiểm soát lưu lượng khí đầu ra

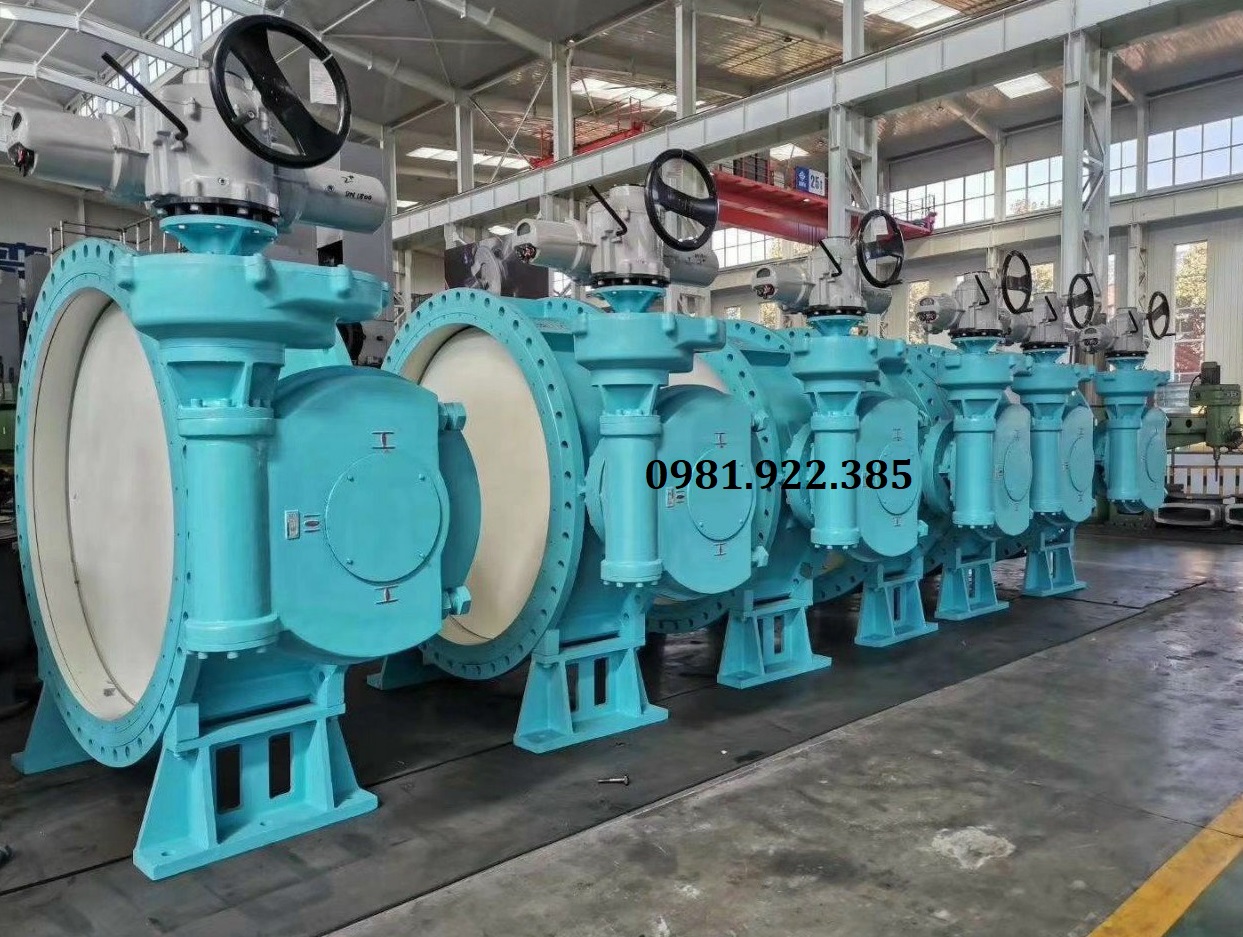

- Ứng dụng trong thủy điện: Đối với các dòng van bướm cỡ lớn được sử dụng trong đường ống dẫn nước ở các trạm thủy điện van có khả năng hoạt động linh hoạt và hiệu quả, khả năng đóng mở đáng tin cậy

- Ứng dụng trong hệ thống cấp thoát nước, phòng cháy chữa cháy: Thao tác dễ dàng, hoạt động tốt trong môi trường nước ngọt, đóng ngắt nhanh chóng rất cần thiết trong quá trình chữa cháy

- Ứng dụng trên tàu biển: Van có thiết kế nhỏ và nhẹ, dễ dàng lắp đặt vào các hệ thống đường ống nhỏ trên tàu. Van hoạt động tốt trong môi trường nước biển và dầu được sử dụng nhiều trong hệ thống lọc hóa dầu trên biển

- Ứng dụng cho các khu công nghiệp đa hệ thống, công nghiệp công nghệ cao, các hệ thống tự động hóa

V. Ưu điểm và hạn chế van bướm

1. Ưu điểm van bướm

Đây là dòng van có ưu điểm nổi trội hơn hẳn trong các dòng van công nghiệp. Nó sở hữu nhiều tính năng mà các dòng van khác không có như:

• Ưu điểm giá thành rẻ hơn so với các dòng van có chức năng cùng loại như van cổng, van bi,...
• Ưu điểm cấu tạo đơn giản, vận hành dễ dàng, các bộ phận có thể dễ dàng quan sát để thay thế khi xảy ra hư hỏng
• Ưu điểm sử dụng được với nhiều môi trường như nước, dầu, hơi nóng, khí, gas, hóa chất
• Ưu điểm nhiều kích cỡ đa dạng từ DN50 đến DN2000, phù hợp lắp đặt nhiều đường ống khác nhau
• Ưu điểm sản xuất theo tiêu chuẩn đạt chuẩn vệ sinh an toàn và độ bền khi sử dụng
• Ưu điểm thiết kế nhỏ gọn không đòi hỏi không gian lắp đặt quá lớn, dễ dàng tháo lắp, sửa chữa thuận tiện
• Ưu điểm điều khiển có thể tích hợp nhiều dạng điều khiển đóng mở như tay gạt, tay quay, điều khiển điện, điều khiển khí nén
• Ưu điểm xuất xứ chính hãng được nhập khẩu trực tiếp từ Korea, Taiwa, China, Japan, EU. Sản phẩm đầy đủ giấy tờ, chứng chỉ CO-CQ, bảo hành 12 tháng

2. Hạn chế van bướm

Ngoài những tính năng nổi bật kể trên thì van bướm cũng có một số hạn chế nhỏ như:

• Phạm vi nhiệt độ và áp suất hoạt động không quá lớn.
• Một phần nhất định của đĩa van luôn tiếp xúc với lưu chất ngay cả khi được mở hoàn toàn gây cản và giảm lưu lượng dòng chảy
• Van không phù hợp lắp đặt cho các đường ống có kích thước nhỏ từ DN50 trở xuống

VI. Hình ảnh, catalogue van bướm

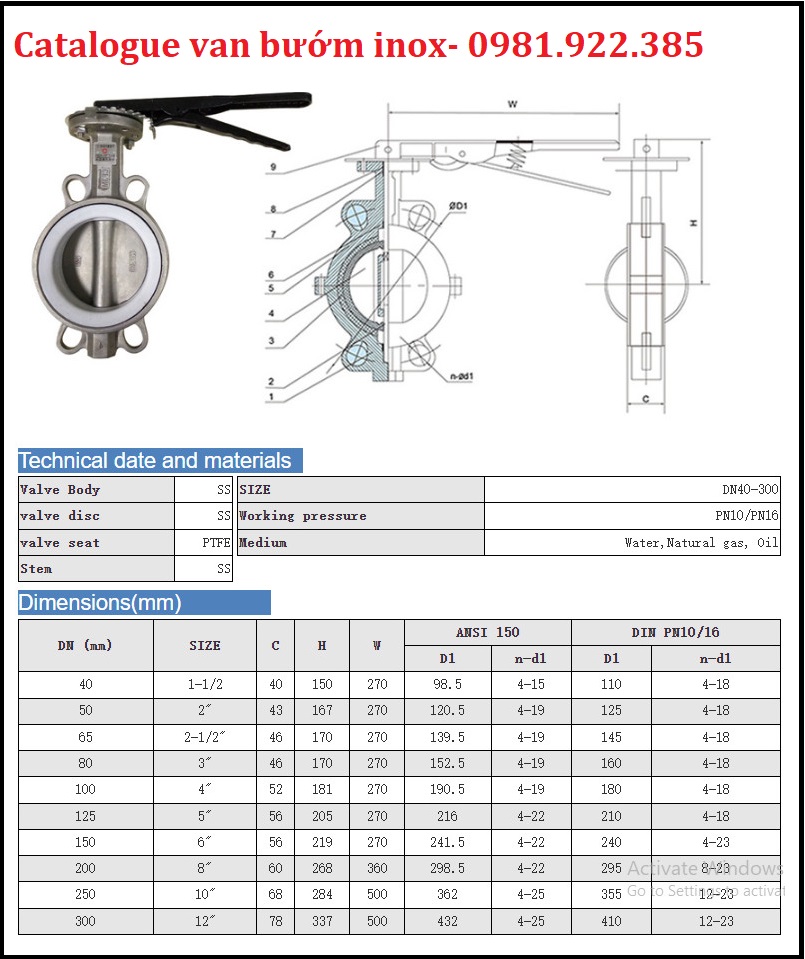

*Catalogue van bướm inox

Trên đây là một số thông tin cơ bản về dòng van bướm, cùng tìm hiểu thêm một số dòng van công nghiệp khác dưới đây:

• Van bi điều khiển khí nén
• Van lọc y
• Van an toàn

VII. Phân loại van bướm

1. Phân loại van bướm theo kiểu điều khiển

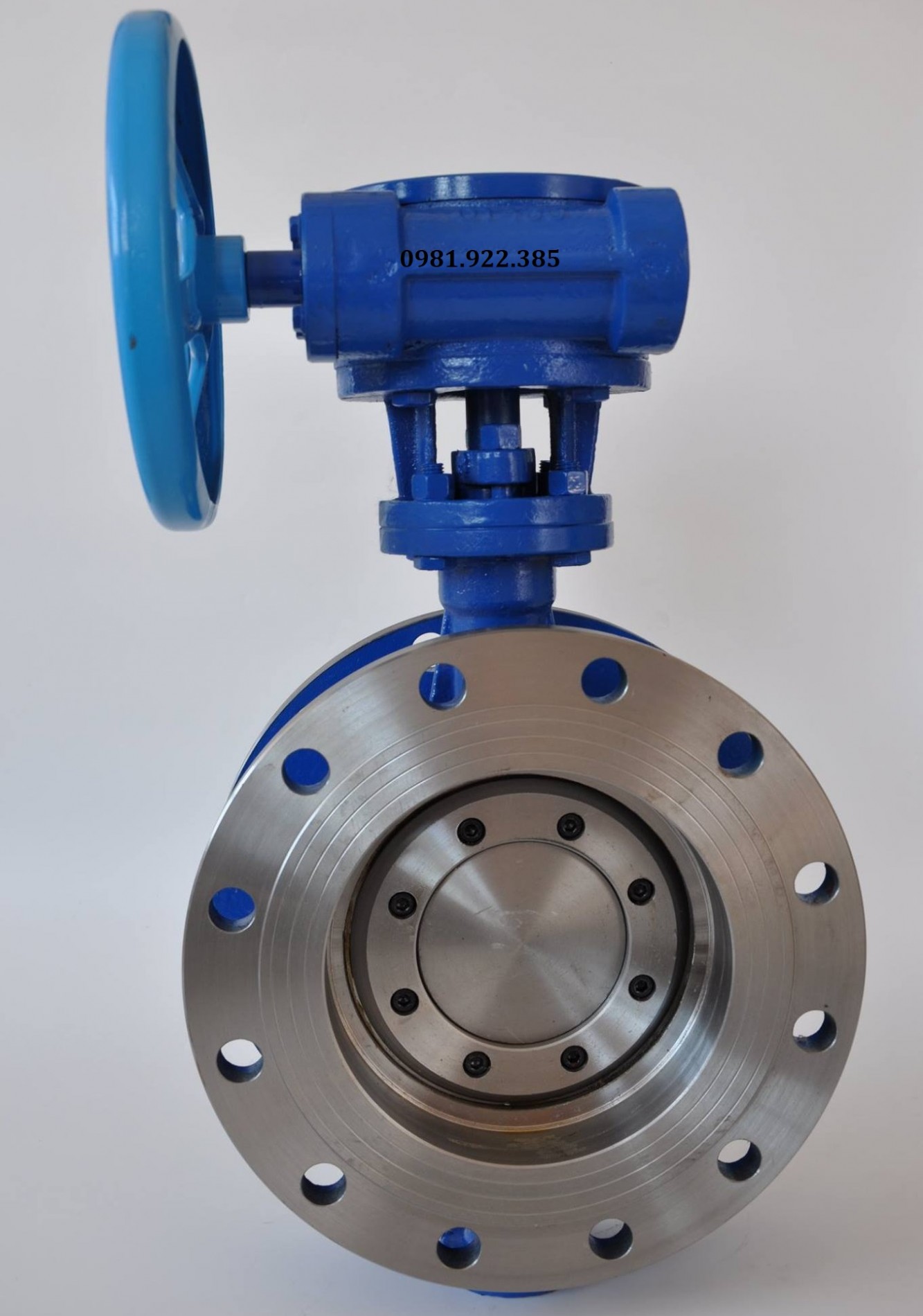

a. Van bướm tay quay

Van bướm tay quay có cấu tạo đơn giản gồm tay quay gắn với bộ hộp số, hoạt động theo nguyên lý dùng vô lăng để đóng mở van

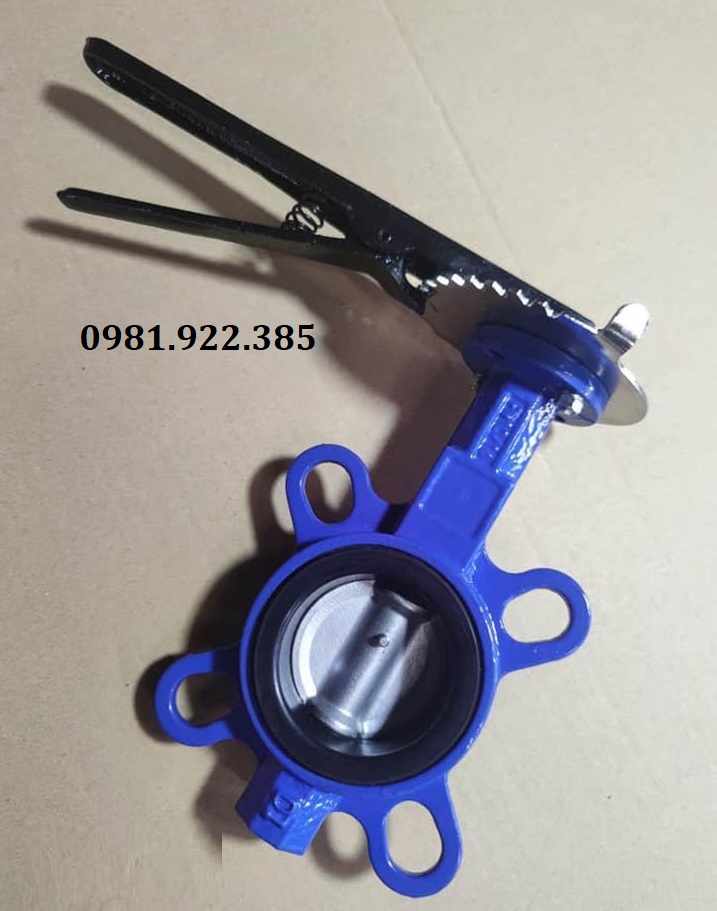

b. Van bướm tay gạt

Van bướm tay gạt dùng tay gạt đóng mở theo góc độ được đánh số trên bề mặt van mà người vận hành mong muốn

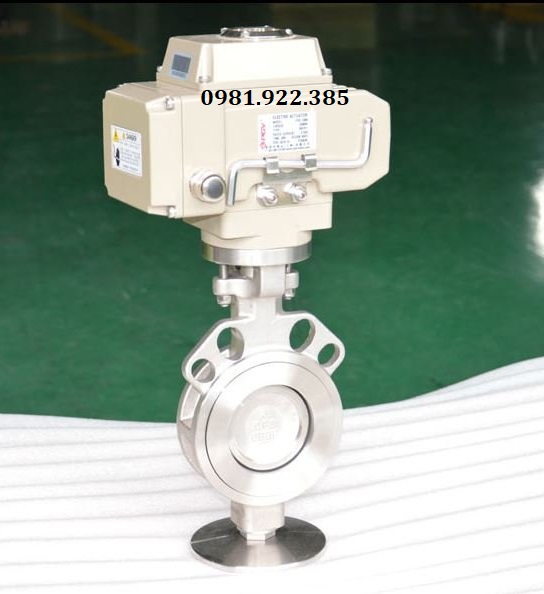

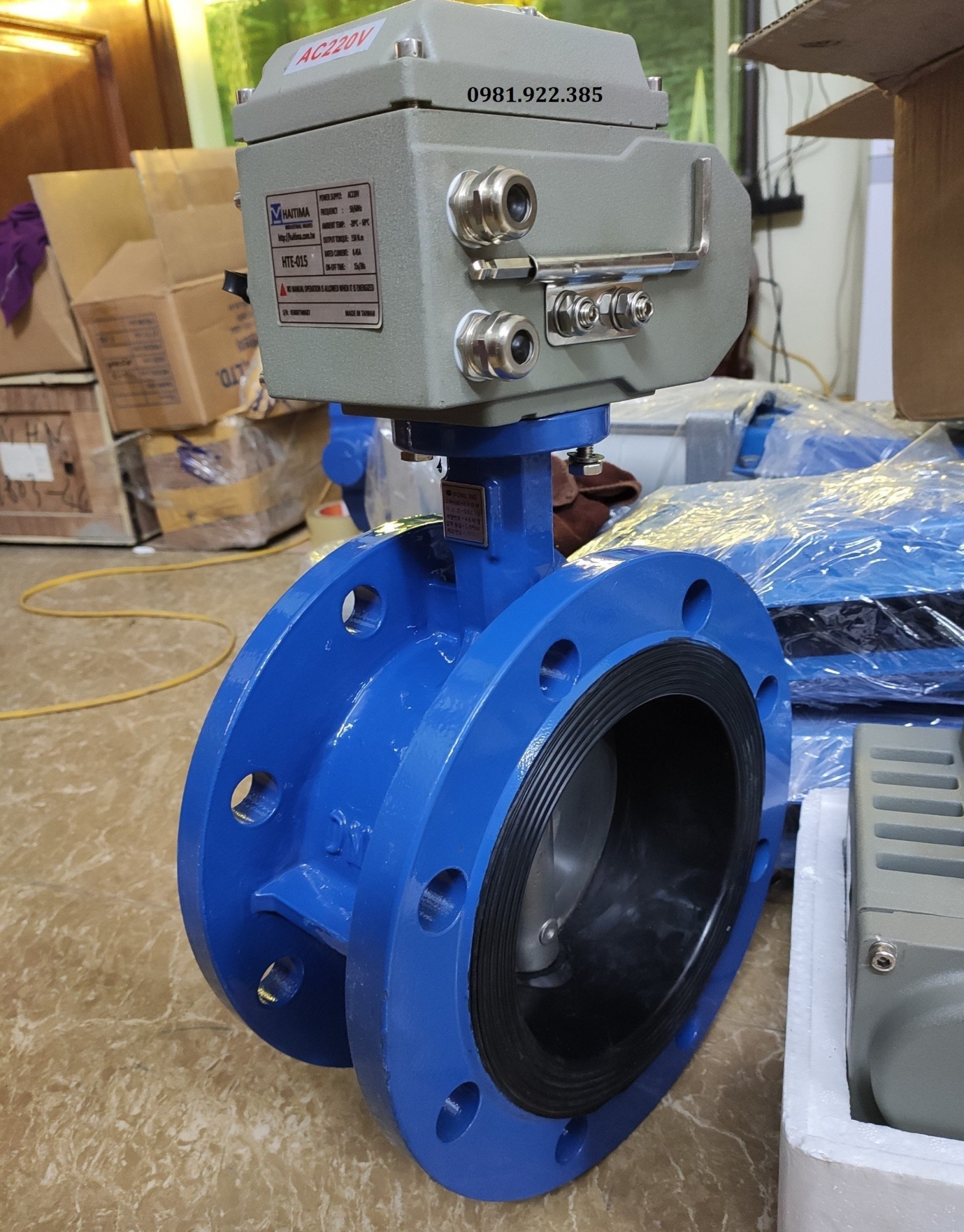

c. Van bướm điều khiển điện

Van bướm điều khiển điện sử dụng bộ điện áp 24V - 220V để điều khiển đóng mở van. Đây là dòng van giúp người sử dụng có thể điều khiển tự động nhiều van trong cùng một lúc giúp tiết kiệm thời gian và sức làm việc

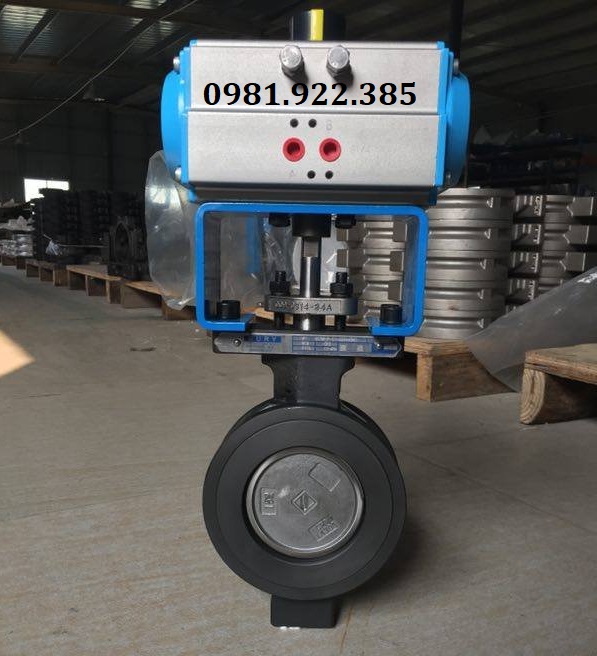

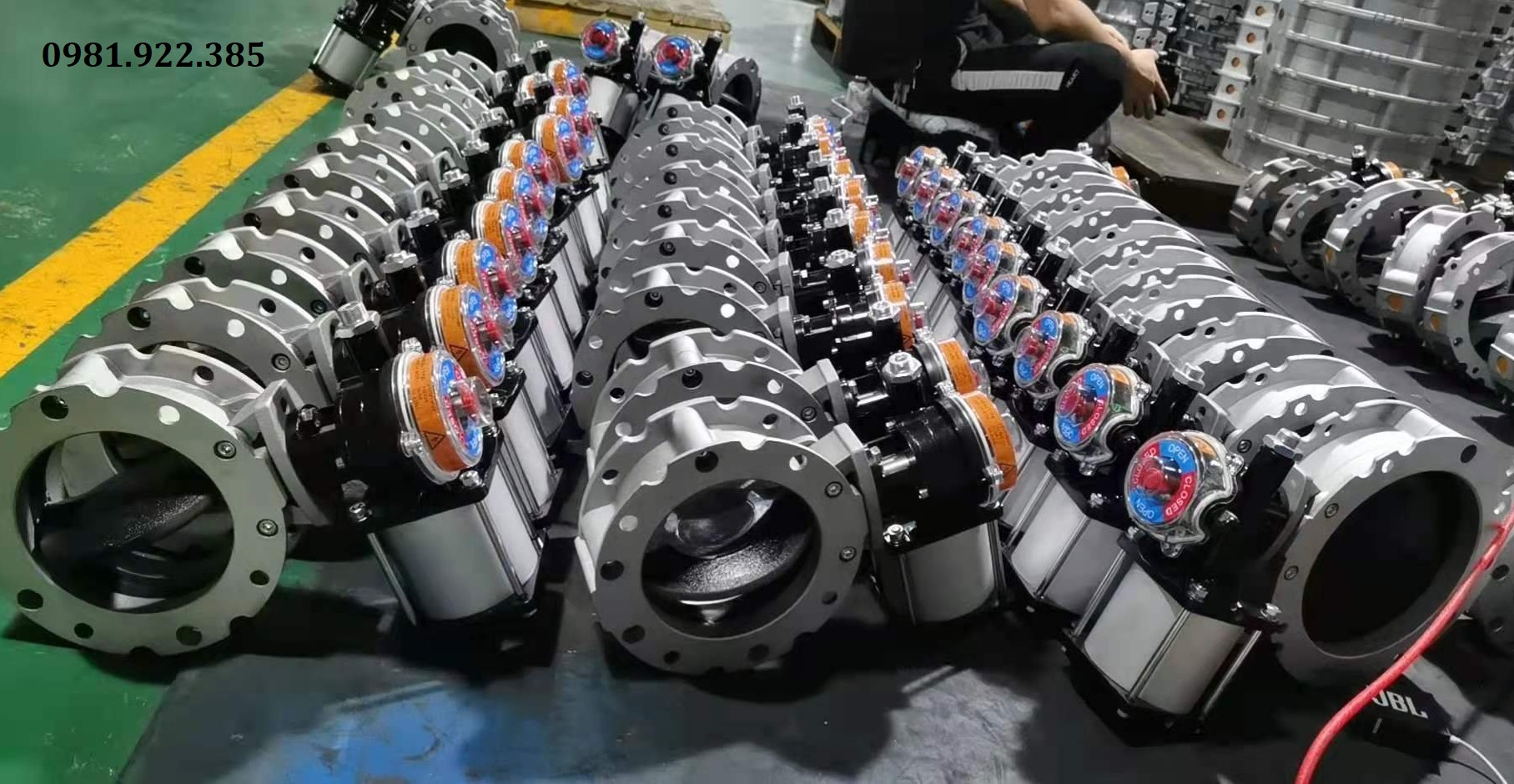

d. Van bướm điều khiển khí nén

Van bướm điều khiển khí nén thực hiện quá trình đóng mở van bằng bộ điều khiển khí nén gồm 2 dạng tác động chính là đầu tác động đơn và đầu tác động kép. Van sử dụng khí nén để điều khiển đĩa van đóng hoặc mở giúp người sử dụng vận hành mà không cần tốn sức như các dòng van bướm cơ

2. Phân loại van bướm theo chất liệu

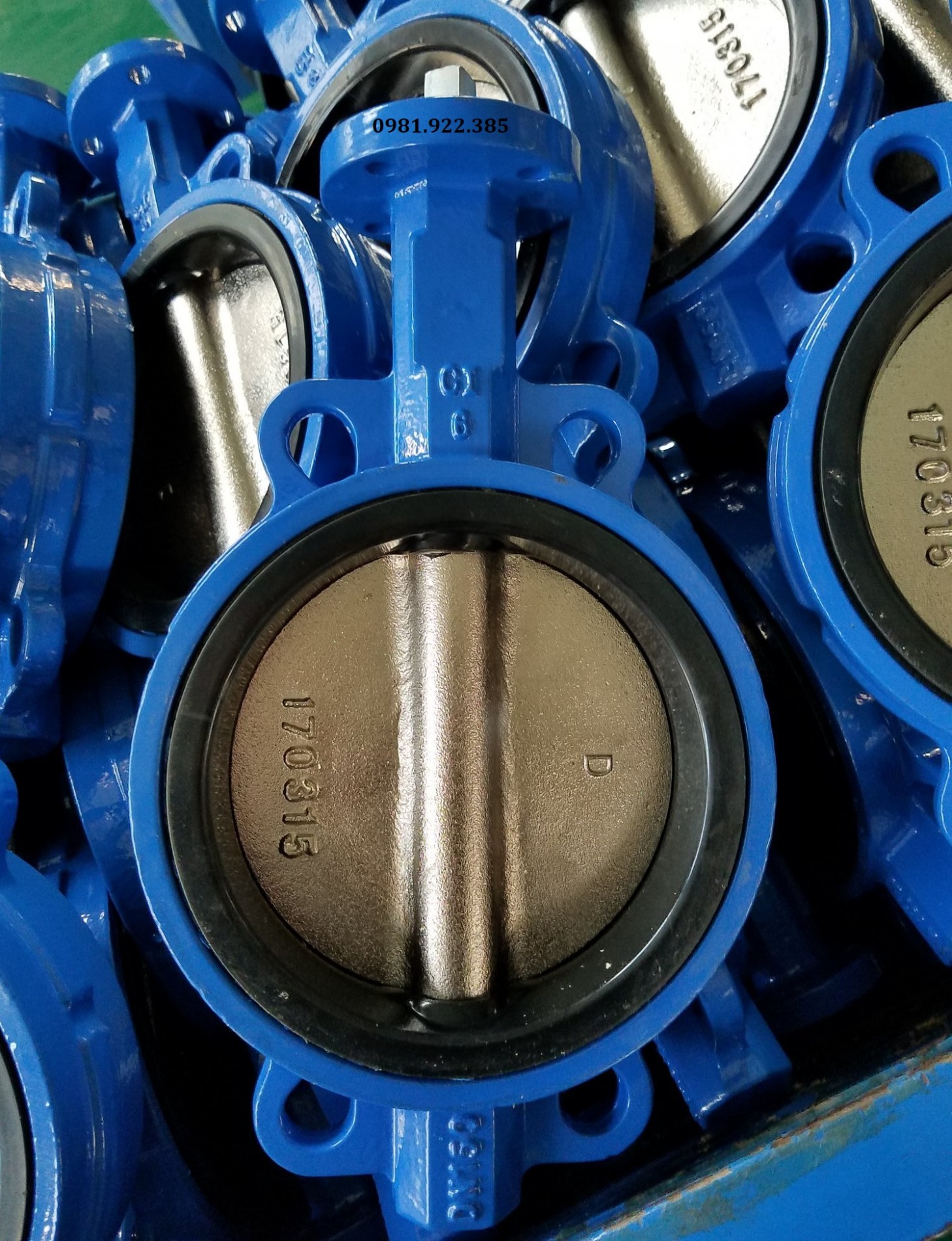

a. Van bướm gang

Là dòng van được làm bằng chất liệu gang cầu, gang dẻo với đa dạng kích cỡ và mẫu mã. Van có giá thành rẻ thường được ứng dụng cho các hệ thống cấp thoát nước thông thường bởi van thường có độ bền không cao

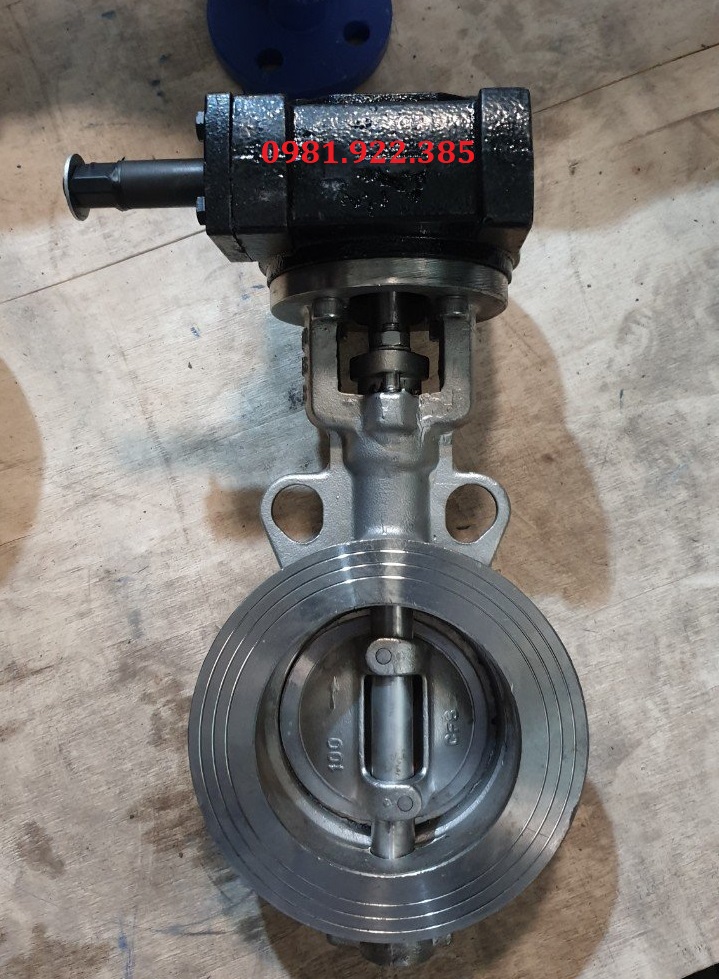

b. Van bướm thép

Van bướm thép được thiết kế khá đặc biệt với cấu tạo thân van làm bằng thép không gỉ với thiết kế không có gioăng làm kín có thể lắp đặt sử dụng cho các hệ thống nhiệt độ cao, áp suất lớn

c. Van bướm inox

Van bướm inox được đúc toàn thân bằng inox 304, 316, cánh van inox, gioăng làm kín làm bằng chất liệu PTFE, Teflon, EPDM là dòng van bướm chuyên sử dụng cho các hệ thống dung môi, lưu chất lỏng, hóa chất.

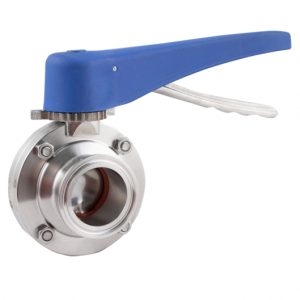

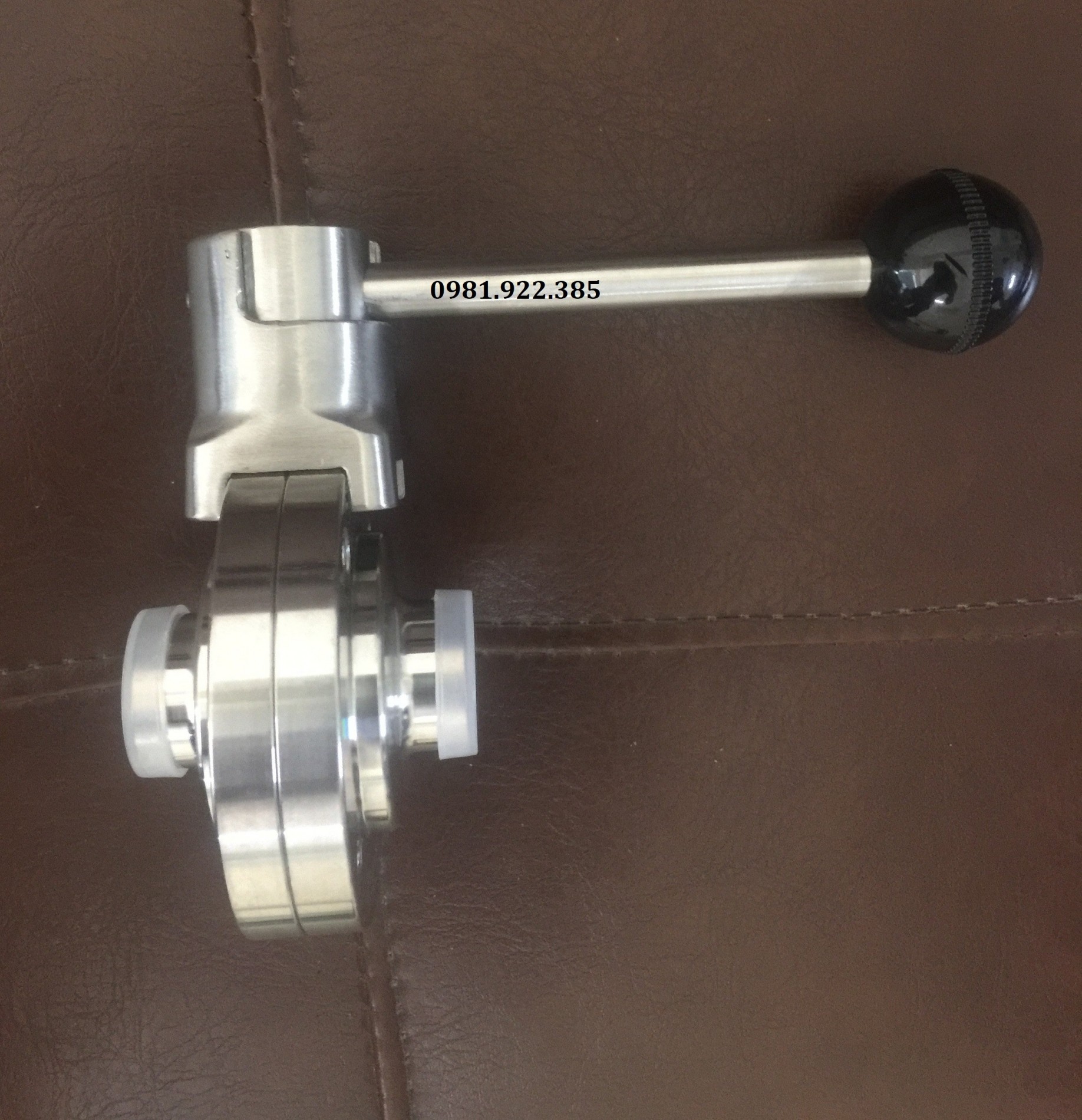

d. Van bướm vi sinh inox

Van bướm vi sinh inox là làm bằng chất liệu inox cao cấp đạt chuẩn tiêu chuẩn về chất lượng an toàn chuyên dùng cho các hệ thống nước sạch, chế biên thực phẩm, đồ uống, sản xuất bia, rượu

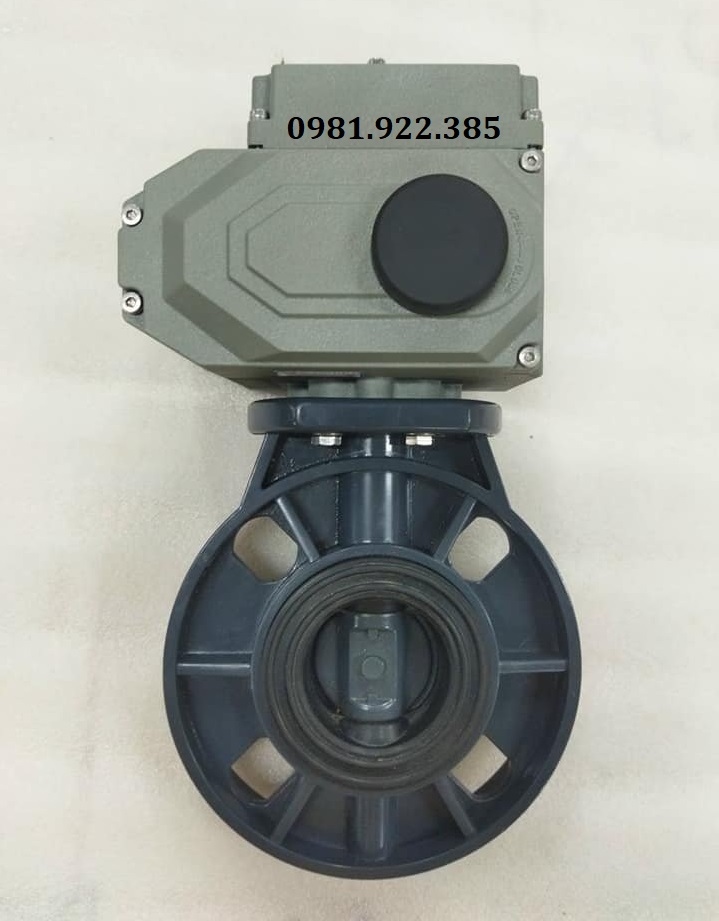

e. Van bướm nhựa

Van bướm nhựa được chế tạo từ nhựa PVC, UPVC, CPVC được điều khiển bằng các bộ truyền động như tạy gạt, tay quay. Van bướm nhựa thường được sử dụng trong các môi trường hóa chất, axit đậm đặc

3. Phân loại van bướm theo xuất xứ

Van bướm Đài Loan

Van bướm Nhật Bản

Van bướm Malaysia

Van bướm Trung Quốc

Van bướm Hàn Quốc

Van bướm Châu Âu

4. Phân loại van bướm theo kiểu lắp

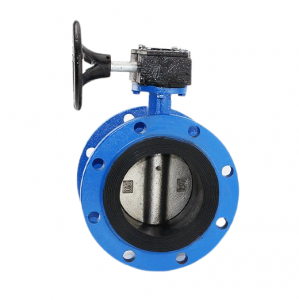

Van bướm lắp mặt bích

Van bướm lắp wafer

Van bướm lắp dạng lug

5. Phân loại van bướm theo hãng sản xuất

Van bướm Wonil

Van bướm Samwoo

Van bướm Geko

Van bướm AUT

Van bướm Tomoe

Van bướm Kitz

Van bướm Joeun

Van bướm ARV

VIII. Cách lắp đặt, bảo dưỡng và bảo trì van bướm

Để lắp van chuẩn chỉnh cũng như bảo trì và bảo dưỡng van đúng quy cách chúng ta cần thực hiện các bước sau

1. Chuẩn bị trước khi lắp đặt

Bước 1: Trước khi lắp đặt cần chuẩn bị bình xịt khí để loại bỏ các vật thể lạ bên trong đường ống và làm sạch đường ống

Bước 2: Kiểm tra cẩn thận xem việc sử dụng van có phù hợp với thông số kỹ thuật, hiệu suất của đường ống hay không

Bước 3: Kiểm tra sơ bộ van và bề mặt gioăng làm kín có bị xước hoặc rạn nứt hay không để loại bỏ kịp thời, kiểm tra vật liệu và đĩa của van bướm trước khi lắp đặt đảm bảo không có lỗi do lưu trữ hoặc vận chuyển

Bước 4: Van nên được lắp đặt kịp thời sau khi mở hộp, không được tùy ý nới lỏng bất kỳ ốc vít hoặc đai ốc nào trên van

Bước 5: Mặt bích để cố định van bướm phải sử dụng mặt bích đúng tiêu chuẩn kết nối

2. Hướng dẫn cách lắp đặt van bướm cụ thể

Bước 1: Đặt van bướm giữa 2 mặt bích, lưu ý các lỗ bulong trên mặt bích được đặt trùng khớp với các lỗ tròn định vị trên thân van

Bước 2: Chèn bulong và đai ốc vào lỗ mặt bích để nối thân van với đường ống, chỉnh cho gioăng làm kín khớp với mặt bích, cẩn thận không vặn quá chặt bulong và đai ốc

Bước 3: Hàn gắn 2 mặt bích trên đường ống, sử dụng hàn điểm để không gây nóng dẫn đến hư hỏng van

Bước 4: Tiến hành tháo van bướm ra khỏi đường ống

Bước 5: Hàn 2 mặt bích cẩn thận cố định vào đầu ống tránh việc rò rỉ lưu chất qua mối hàn khi đưa hệ thống vào hoạt động và hoàn thiện việc cố định

Bước 6: Chờ cho 2 mặt bích nguội sau khi hàn thì chúng ta đưa van bướm vào vị trí lắp đặt giữa 2 mặt bích

Bước 7: Chỉnh sửa vị trí lắp đặt van bướm và siết đều các bulong nhưng cẩn thận không vặn quá chặt

Bước 8: Mở hoàn toàn đĩa van để đảm bảo rằng đĩa có thể được mở và đóng tự do không bị kẹt vào thành ống

Bước 9: Bắt chặt đều các bulong xung quanh mặt bích cho đến khi van bướm được cố định chắc chắn trên đường ống

Bước 10: Sau khi các bước lắp đặt hoàn thành, một lần nữa chúng ta thực hiện kiểm tra việc mở và đóng van bướm để đảm bảo rằng van được lắp đặt đúng cách, đĩa van không bị chạm vào thành đường ống hay bị kẹt.

Trên đây là các bước lắp đặt van bướm, hi vọng qua các bước này có thể giúp các bạn có những kiến thức cơ bản trong quá trình lắp đặt van bướm.

IX. Những lưu ý khi chọn mua và sử dụng van bướm

Như chúng ta đã biết van bướm là một dòng van được ứng dụng trong các ngành công nghiệp từ công nghiệp nhẹ, công nghiệp nặng và trong đời sống chúng ta. Được dùng đóng mở hoặc điều chỉnh dòng chảy trong môi chất đường ống. Vậy khi mua sản phẩm chúng ta cần nắm được những điều quan trọng sau:

• Nếu các bạn đã từng sử dụng van hoặc có van mẫu thì chỉ cần liên hệ với nhà cung cấp gửi ảnh hoặc nói rõ van cần mua, lúc này nhà cung cấp sẽ tư vấn, hỗ trợ cho các bạn
• Trong trường hợp các bạn đang tìm hiểu hoặc cần tư vấn thì các bạn cần lưu ý những vấn đề sau
• Kiểm tra kích thước van bướm có phù hợp với kích thước đường ống hay không. Ví dụ van bướm 50A thì lắp với đường ống 50A. Kích cỡ van và đường ống phải trùng nhau.
• Kiểm tra môi trường sử dụng để chọn chất liệu phù hợp như cấp thoát nước sử dụng van bướm gang, môi trường khí nén sử dụng van bướm thép , môi trường dung dịch hay hóa chất ăn mòn sử dụng van bướm nhựa hoặc van bướm inox
• Nhiệt độ và áp suất làm việc: Tối thiểu và tối đa
• Kiểm tra chuẩn kết nối với hệ thống đường ống để chọn loại van bướm phù hợp: Hai mặt bích, bích kẹp, wafer, lug hoặc các kiểu kết nối hàn clamp
• Dựa theo các yếu tố trên tôi tin chắc rằng nhà cung cấp sẽ đưa ra giải pháp tối ưu nhất giúp bạn chọn được sản phẩm van bướm phù hợp, tính tiện dụng cũng như chuẩn mục đích của bạn
