Đồng hồ đo nước

I. Tìm hiểu đồng hồ đo lưu lượng nước là gì?

Đồng hồ đo lưu lượng nước là dòng đồng hồ công nghiệp được sử dụng để đo lưu lượng dòng chảy nước sinh hoạt từ dân sinh cho đến các khu công nghiệp sản xuất. Đối với một số dòng đồng hồ nước hiện đại có thể đo được lưu chất khí và cả nước thải có chứa nhiều tạp chất với độ chính xác tuyệt đối

Đồng hồ nước có thiết kế đa dạng mẫu mã, chế tạo từ nhiều chất liệu khác nhau, mỗi sản phẩm đều có những ưu điểm nổi bật riêng biệt, tùy vào nhu cầu sử dụng của từng hệ thống mà lựa chọn sản phẩm phù hợp. Đây là một thiết bị công nghiệp đóng vai trò quan trọng, không thể thiết trong các hệ thống cấp thoát nước hiện nay, giúp người sử dụng dễ dạng nhận biết được lưu lượng nước sử dụng hàng tháng, từ đó tính toán chi phí và kiểm soát lưu lượng một cách hợp lý.

II. Thông số kỹ thuật đồng hồ đo lưu lượng nước

• Kích thước đồng hồ: DN15 (1/2") - DN1000 (40")
• Chất liệu sản xuất: Gang, đồng, nhựa, inox
• Kết nối đường ống: Mặt bích, nối ren
• Tiêu chuẩn kết nối: JIS, ANSI, DIN, BS
• Dạng đồng hồ: Dạng cơ, điện tử
• Đơn vị đo tối đa: 999999 m3
• Đơn vị đo nhỏ nhất: 1 lít
• Nhiệt độ trung bình: -5 đến 200 độ C
• Áp lực hoạt động: PN10, PN16, PN25
• Môi trường làm việc: Nước đa dụng, hóa chất, xăng, dầu
• Xuất xứ: Hàn Quốc, Đài Loan, Nhật Bản, Trung Quốc
• Chế độ bảo hành: 12 tháng

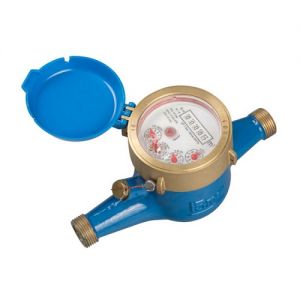

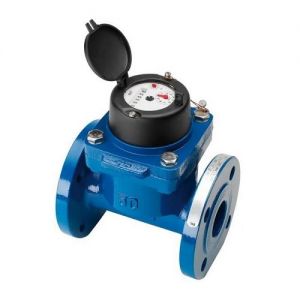

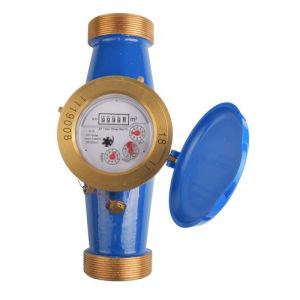

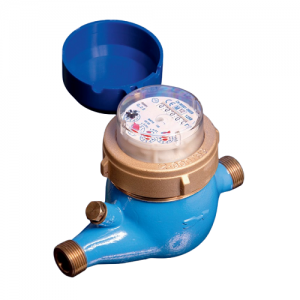

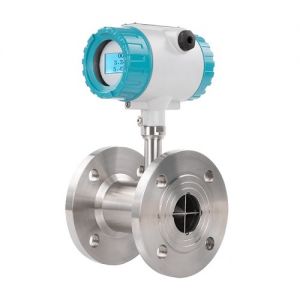

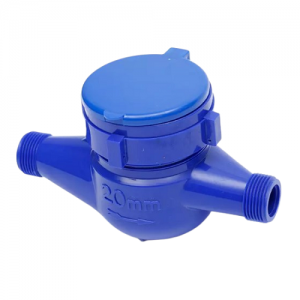

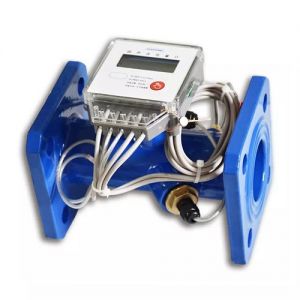

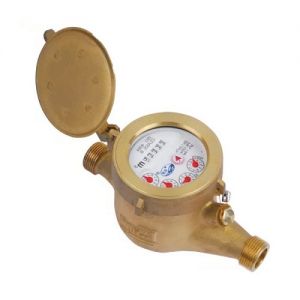

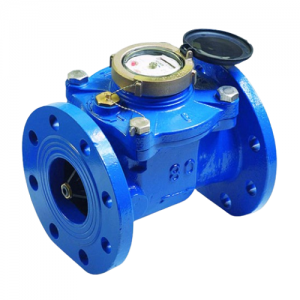

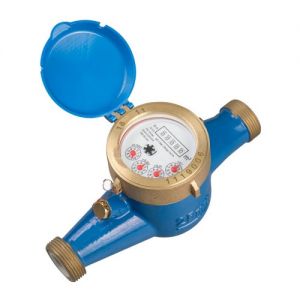

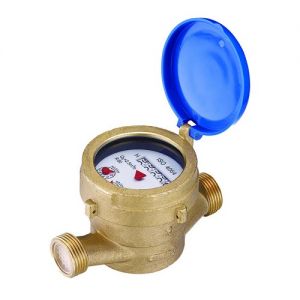

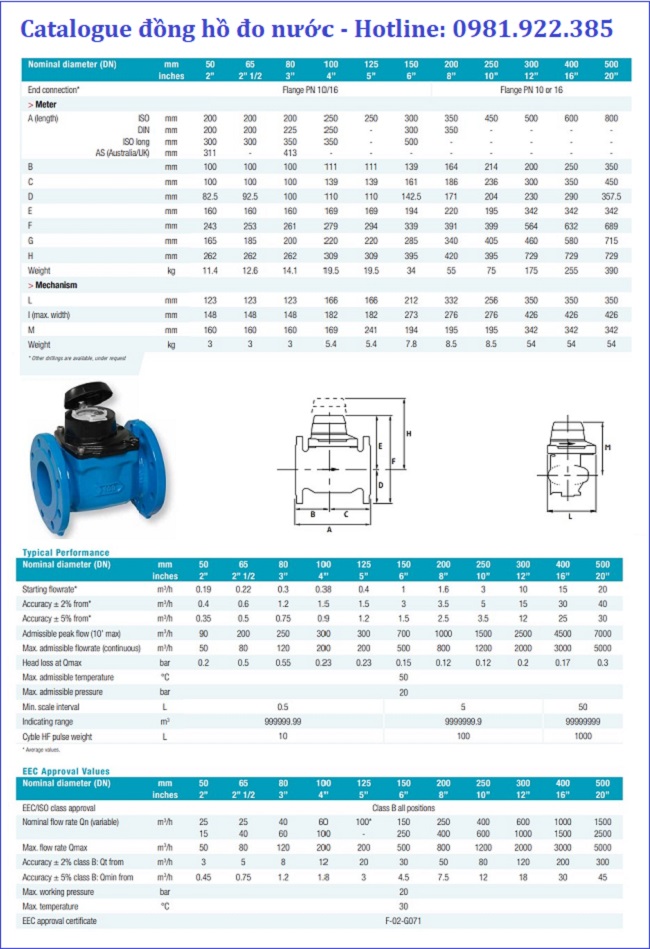

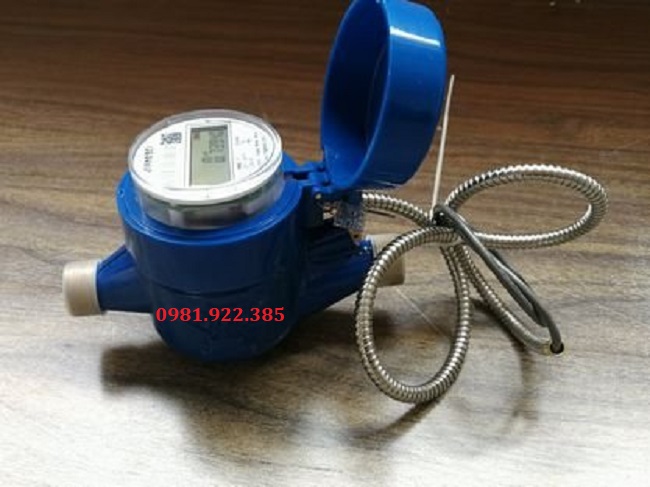

III. Hình ảnh, catalogue đồng hồ đo lưu lượng nước

Tìm hiểu thêm một số dòng đồng hồ công nghiệp khác

• Đồng hồ đo áp suất
• Đồng hồ đo nhiệt độ
• Đồng hồ đo lưu lượng điện tử

IV. Cấu tạo đồng hồ đo lưu lượng nước

1. Cấu tạo đồng hồ đo lưu lượng nước dạng cơ

Được cấu tạo từ 4 bộ phận chính bao gồm: Thân đồng hồ, cánh quạt (Turbine), trục chuyển động và bộ đếm số

- Thân đồng hồ: Là bộ phận chính dùng để kết nối trực tiếp với hệ thống đường ống thông qua dạng kết nối ren hoặc lắp mặt bích. Thân đồng hồ được chế tạo từ đa dạng chất liệu khác nhau, có nhiệm vụ liên kết và bảo vệ các chi tiết bên trong không bị hư hỏng do các lực tác động từ bên ngoài

- Cánh quạt: Được làm từ nhựa ABS cao cấp, có khả năng chịu được nhiệt độ cao, chống ăn mòn tốt. Cánh quạt quay quanh trục liên tục khi dòng chảy đi qua đồng hồ

- Trục chuyển động: Là bộ phận trung gian, giúp kết nối và truyền các tín hiệu từ cánh quạt đến bộ đếm số thông qua hệ thống bánh răng

- Bộ đếm số: Hiển thị các thông số cần thiết lên mặt đồng hồ, được bảo vệ bởi một lớp kính khô trong suốt và cách ly hoàn toàn với dòng chảy, vì thế mà không xảy ra hiện tượng ố vàng theo thời gian

2. Cấu tạo đồng hồ đo nước điện tử

Đồng hồ điện tử được cấu tạo từ 5 bộ phận chính bao gồm: Thân đồng hồ, lớp lót, tiếp điểm cảm biến, cuộn dây dẫn và màn hình hiển thị

- Thân đồng hồ: Được làm từ chất liệu gang hoặc inox, thiết kế phần thân rỗng hoàn toàn, phù hợp sử dụng trong những hệ thống nước thải có lẫn tạp chất

- Lớp lót: Là bộ phận tiếp xúc trực tiếp với dòng chảy, thường được làm từ chất liệu nhựa Teflon hoặc FEP có khả năng chống ăn mòn tuyệt đối

- Tiếp điểm cảm biến: Làm từ chất liệu inox SUS316 cao cấp, có độ nhạy cao. Là bộ phận nhận biết chuyển động của dòng chảy

- Cuộn dây dẫn: Nhận tín hiệu từ tiếp điểm cảm biến truyền đến bộ xử lý trung tâm

- Màn hình hiển thị: Được thiết kế theo 2 dạng phổ biến là màn hình rời và màn hình liền được kết nối trực tiếp với thân đồng hồ. Là bộ phận hiển thị các thông tin chi tiết như lưu lượng tổng, lưu lượng tức thời cũng như tốc độ dòng chảy bên trong hệ thống

V. Nguyên lý hoạt động đồng hồ đo lưu lượng nước

1. Nguyên lý hoạt động đồng hồ đo lưu lượng nước dạng cơ

Khi có dòng chảy đi qua đồng hồ, dưới áp lực của lưu chất sẽ tác động đến bộ phận cánh quạt làm chúng quay quanh trục, từ đó hệ thống bánh răng cũng chuyển động tỉ lệ thuận với tốc độ của dòng chảy đồng thời tạo ra một lực tác động làm cho bộ đếm số chuyển động. Dòng nước chảy liên tục sẽ làm hệ thống bộ đếm sẽ hoạt động liên tục và đều đặn và hiển thị đúng lưu lượng nước đã sử dụng

2. Nguyên lý hoạt động đồng hồ đo lưu lượng nước điện tử

Đồng hồ điện tử sử dụng bộ cảm biến điện từ với chức năng thu tín hiệu và nhận biết chuyển động của dòng chảy bằng các tiếp điểm được gắn bên trong thân đồng hồ, từ đó truyền dữ liệu tới bộ xử lý trung tâm sẽ tổng hợp và hiển thị các thông số chi tiết như lưu lượng tổng, lưu lượng tức thì và tốc độ dòng chảy lên màn hình LCD

Mời các bạn tham khảo video dưới đây để có cái nhìn tổng quan hơn về cấu tạo và nguyên lý hoạt động của đồng hồ đo nước

VI. Ưu điểm và nhược điểm đồng hồ đo lưu lượng nước

1. Ưu điểm đồng hồ đo lưu lượng nước

• Đồng hồ thiết kế phần mặt số và mặt hiển thị nằm ngang, giúp người sử dụng dễ dàng quan sát và nhận biết lưu lượng dòng chảy bên trong hệ thống, đặc biệt là lưu chất trong phạm vi rộng
• Mặt bảo vệ được làm từ chất liệu kính khô, bộ đếm số cách ly chân không hoàn toàn với dòng chảy, không xảy ra tình trạng đọng nước hay ố vàng theo thời gian
• Chất liệu sản xuất đa dạng, hoạt động ổn định trong nhiều môi trường làm việc khác nhau, phù hợp với khí hậu tại Việt Nam
• Đáp ứng được các tiêu chuẩn đo lường và kiểm soát mức độ sử dụng nước tại các hộ gia đình, các khu công nghiệp sản xuất một cách tốt nhất
• Đo lưu lượng với độ chính xác cao vì không phụ thuộc vào nhiệt độ hoặc áp suất của dòng chảy
• Bên trong thân đồng hồ được thiết kế lớp lót được làm từ chất liệu PTFE, có khả năng chống ăn mòn tuyệt đối, phù hợp sử dụng trong những môi trường hóa chất đậm đặc
• Đa dạng tiêu chuẩn kết nối, đầy đủ kích thước từ DN15 - DN1000, tương thích với hầu hết các đường ống hiện nay
• Thiết kế nhỏ gọn, cấu tạo đơn giản, thuận tiện cho việc lắp đặt cũng như dễ dàng thay thế và sửa chữa mỗi khi thiết bị xảy ra sự cố

2. Nhược điểm đồng hồ đo nước

• Nhược điểm của các dòng đồng hồ cơ đó là hàng tháng cần phải tới trực tiếp vị trí lắp đặt đồng hồ để kiểm tra và ghi chép lại các thông số
• Nhược điểm đồng hồ đo nước điện tử là luôn cần phải cấp điện trong quá trình vận hành của đồng hồ

VII. Phân loại đồng hồ đo lưu lượng nước

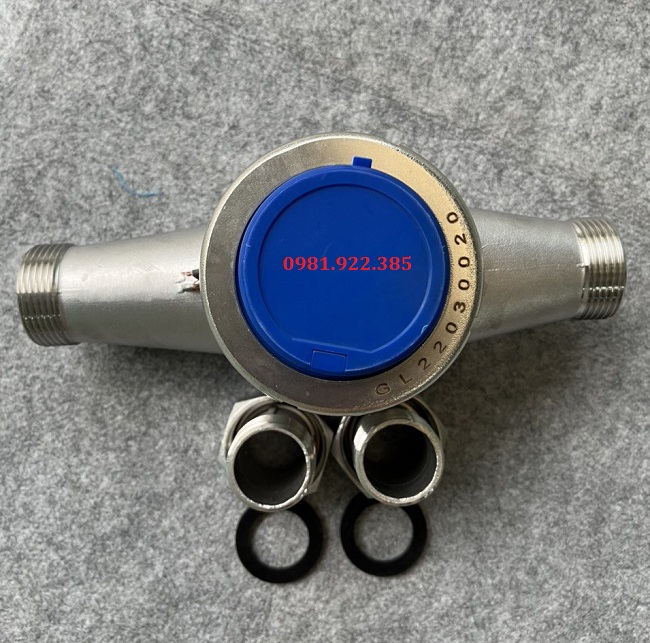

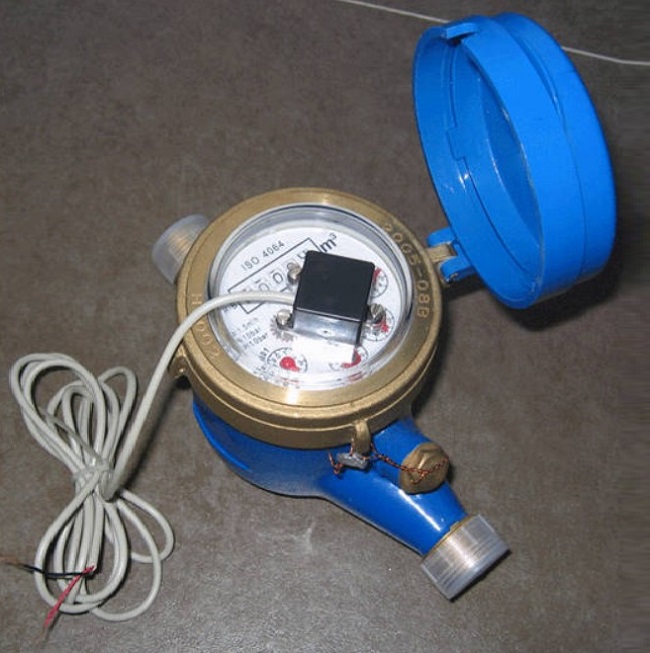

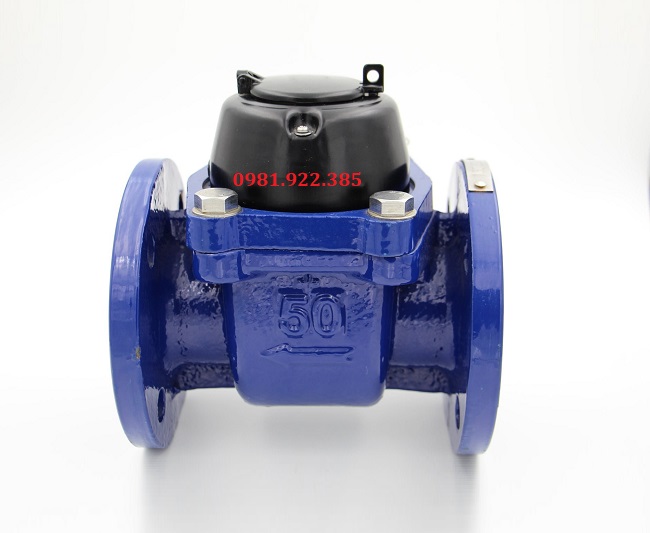

1. Đồng hồ đo lưu lượng nước dạng cơ

Đồng hồ dạng cơ hoạt động theo cơ chế chuyển động từ, thường được sử dụng để đo lưu lượng nước sinh hoạt trong các hộ gia đình hoặc nước thải đã qua xử lý, chứa ít tạp chất. Thiết bị còn có tên gọi khác là đồng hồ đo nước dạng turbine, với cấu tạo đơn giản, thuận tiện cho việc bảo trì và thay thế

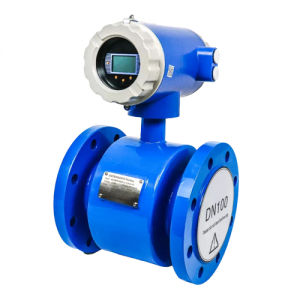

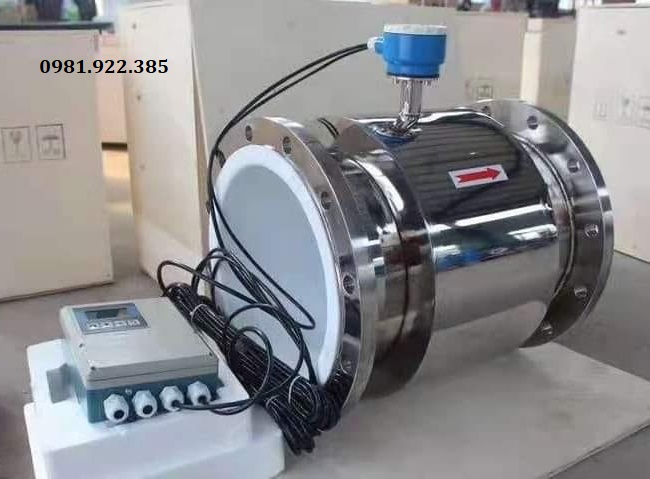

2. Đồng hồ đo lưu lượng nước điện tử

Thiết bị sử dụng công nghệ cảm biến điện từ để đo lưu lượng nước, các tiếp điểm cảm biến được gắn bên trong thân đồng hồ sẽ phát ra tín hiệu từ trường khi có dòng lưu chất chảy qua, và truyền dữ liệu đến bộ xử lý trung tâm, từ đây sẽ tính toán và hiển thị các thông tin cần thiết qua màn hình được gắn liền với thân đồng hồ hoặc màn hình rời giúp người sử dụng có thể quan sát từ xa mà không cần trực tiếp tới vị trí lắp đặt đồng hồ. Đồng hồ điện tử có độ chính xác cao, với sai số chỉ dao động trong khoảng 0.3 - 0.5%, chúng đang dần được thay thế cho các thiết bị dạng cơ, phù hợp cho nhiều dự án và công trình lớn

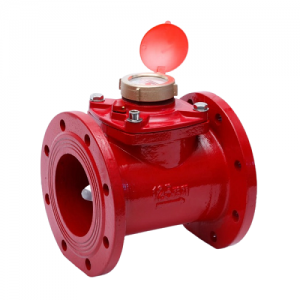

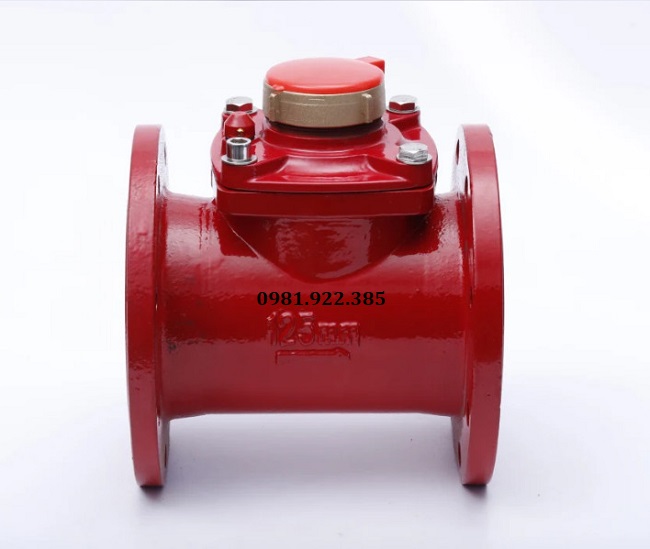

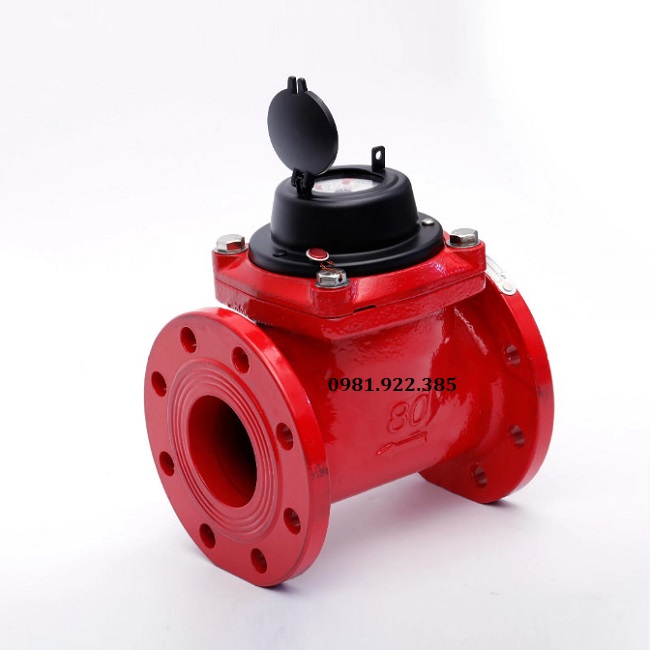

3. Đồng hồ đo lưu lượng nước nóng

Là dòng sản phẩm được chế tạo từ các chất liệu có độ bền cơ học cao như gang hoặc inox, với khả năng chịu được nhiệt độ làm việc lên đến 200 độ C, đảm bảo đồng không bị biến dạng khi tiếp xúc với môi trường làm việc trong phạm vi cho phép. Được sản xuất để chuyên dùng cho hệ thống nước nóng trong các khu công nghiệp sản xuất. Đem lại hiệu quả làm việc cao cho đại đa số các lĩnh vực làm việc yêu cầu nhiệt độ cao

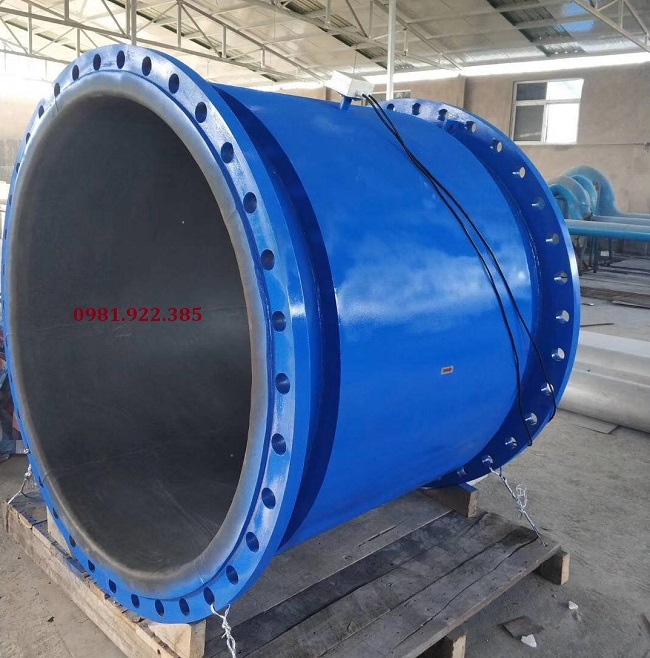

4. Đồng hồ đo lưu lượng nước thải

Đồng hồ nước thải hoạt động theo cơ chế truyền động cơ học nhờ vào lực đẩy của dòng chảy khi đi qua đồng hồ. Khác với các dòng đồng hồ đo nước thông thường, thì đồng hồ nước thải được thiết kế bộ phận cánh quạt (Turbine) được lắp đặt ở phía trên, nhằm tránh tình trạng các tạp chất có lẫn bên trong dòng chảy, lâu ngày tích tụ lại có thể làm kẹt cánh quạt dẫn tới thiết bị hoạt động không ổn định và cho ra các kết quả không chính xác

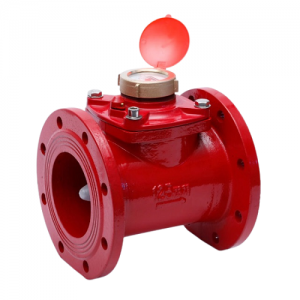

5. Đồng hồ đo lưu lượng nước thân gang

Đây là một trong những dòng đồng hồ công nghiệp phổ biến nhất trên thị trường hiện nay. Bởi gang là một chất liệu phổ biến và dễ tìm, bên cạnh đó dễ dàng chế tạo và gia công, vì thế mà giá thành của sản phẩm tương đối hợp lý, tuy nhiên vẫn đáp ứng được nhu cầu của người sử dụng. Giúp tiết kiệm được chi phí đầu tư đối với những hệ thống cần lắp đặt thiết bị với số lượng lớn

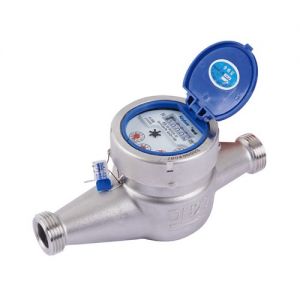

6. Đồng hồ đo lưu lượng nước thân inox

Đây là dòng đồng hồ với thiết kế phần thân được làm hoàn toàn từ chất liệu inox cao cấp, đạt tiêu chuẩn vệ sinh an toàn, đáp ứng được nhu cầu sử dụng trong các nhà máy chế biến thực phẩm, dược phẩm. Bên cạnh đó, chất liệu inox còn có khả năng chống ăn mòn tốt, hoạt động ổn định trong môi trường có độ oxy hóa cao

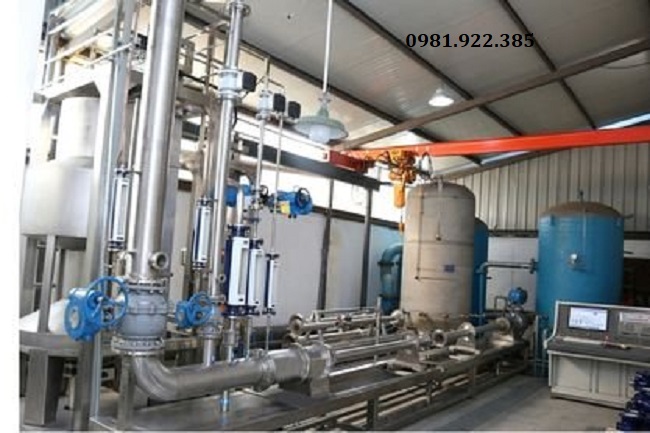

VIII. Ứng dụng đồng hồ đo lưu lượng nước

• Lắp đặt vào hệ thống cung cấp nước sinh hoạt, xử lý nước thải tại các xí nghiệp, nhà máy sản xuất
• Sử dụng trong đường ống dẫn nước tại các văn phòng, công ty, khu dân cư, chung cư
• Lắp đặt vào hệ thống đường ống ngầm với mục đích cung cấp nước sạch ở các thành phố lớn
• Các nhà máy dệt may, sản xuất giấy, chế biến thực phẩm thường sử dụng đồng hồ điện tử bởi trong các hệ thống này thường chứa nhiều tạp chất, đối với dòng đồng hồ cơ có cấu tạo cánh quạt (Turbine) không đáp ứng được nhu cầu làm việc
• Ứng dụng vào hệ thống xử lý nước thải trong các khu công nghiệp với nhiệm vụ chính là đo lường và tính toán tổng khối lượng nước để có phương pháp xử lý trước khi xả ra môi trường bên ngoài
• Ứng dụng trong các công trình xây dựng, hệ thống cấp thoát nước ao hồ, hệ thống tưới tiêu nông nghiệp,... và nhiều lĩnh vực liên quan đến chất lỏng

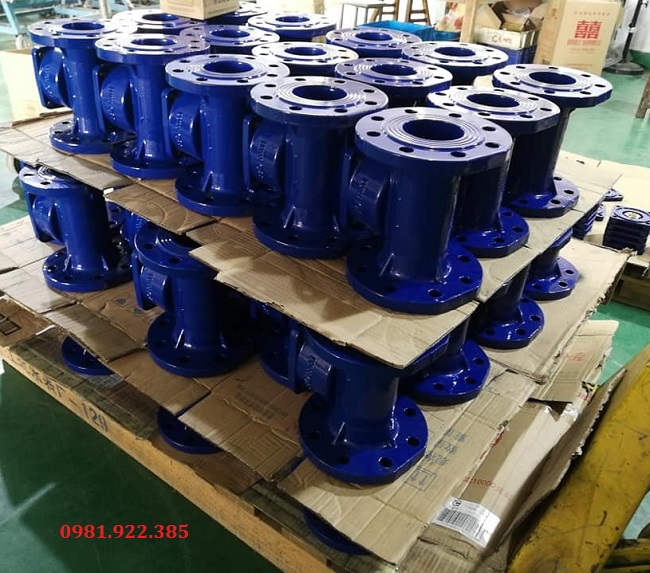

IX. Một số lưu ý khi lựa chọn và lắp đặt đồng hồ đo lưu lượng nước

• Đầu tiên là kiểm tra kích thước đồng hồ, đây là việc quan trọng, các bạn cần xác định ngay khi lựa chọn để tránh tình trạng thiết bị không lắp vừa với hệ thống cần sử dụng
• Lưu ý khi lựa chọn kiểu kết nối, đối với những đường ống có kích thước nhỏ từ DN50 trở xuống sử dụng loại kết nối ren. Còn đối với những đường ống có kích thước lớn từ DN50 trở lên thì lắp đặt đồng hồ mặt bích để đảm bảo độ chắc chắn và an toàn trong quá trình vận hành. Tùy vào kích thước của đường ống mà lựa chọn loại kết nối phù hợp
• Đồng hồ cũng được chia thành các dạng khác nhau dùng để đo nước sạch, nước thải, nước nóng hoặc nước lạnh. Tùy vào lưu chất sử dụng bên trong hệ thống để lựa chọn thiết bị đáp ứng được nhu cầu sử dụng, tránh trường hợp sử dụng nhầm sẽ làm hỏng thiết bị hoặc cho ra các kết quả đo không chính xác
• Đối với những hệ thống nước thải có chứa nhiều tạp chất các bạn cần lưu ý lắp đặt các thiết bị chắn rác hoặc lọc y phía trước đồng hồ, nhằm loại bỏ các cặn bẩn để không làm ảnh hưởng đến turbine của đồng hồ
• Trong quá trình sử dụng, cần cho lưu chất ngập ống đồng hồ để đảm bảo các thông số có kết quả đo chính xác nhất. Sử dụng thêm hộp bảo vệ để bảo vệ đồng hồ tránh được các lực tác động mạnh từ bên ngoài cũng như kéo dài tuổi thọ sử dụng của sản phẩm

X. Địa chỉ cung cấp, báo giá đồng hồ đo lưu lượng nước

Thuận Phát với nhiều năm kinh nghiệm trong lĩnh vực cung cấp và phân phối các thiết bị công nghiệp nói chung và đồng hồ đo nước nói riêng. Tất cả sản phẩm đều được công ty nhập khẩu trực tiếp từ Malaysia, Italia, Nhật Bản, Hàn Quốc, Châu Âu và phân phối trên thị trường toàn quốc với đa dạng mẫu mã, đầy đủ kích thước cùng với mức giá ưu đãi nhất thị trường hiện nay. Cam kết hàng chất lượng cao, đầy đủ giấy tờ Co-Cq, chế độ bảo hành lên đến 12 tháng. Đem đến cho khách hàng sự yên tâm và hài lòng khi sử dụng sản phẩm

Giá thành của sản phẩm tùy thuộc vào mẫu mã, chủng loại, kích thước cũng như nguồn gốc xuất xứ. Vì vậy, quý khách hàng vui lòng liên hệ trực tiếp với chúng tôi qua Hotline: 0981.922.385 hoặc gửi thông tin qua Zalo để được hỗ trợ tư vấn và báo giá chi tiết về dòng đồng hồ đo nước
