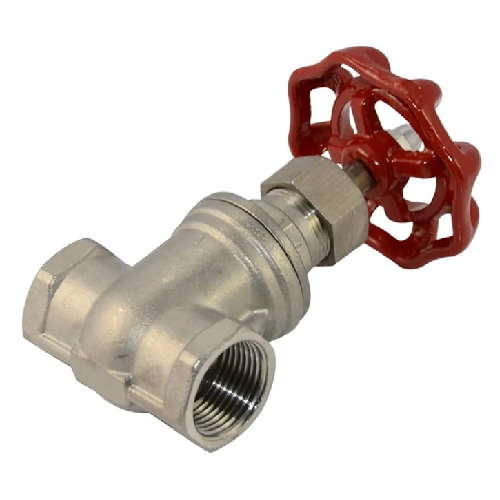

Van cổng Z15W-16P

I. Khái quát chung về van cổng Z15W-16P

Van cổng Z15W-16P là một trong những dòng van công nghiệp phổ biến được sử dụng rộng rãi trong các hệ thống cấp thoát nước, khí nén và dầu khí. Đây là loại van cổng inox nối ren, vận hành thủ công bằng tay quay, nổi bật với khả năng chịu áp suất cao lên đến 16Bar và phạm vi nhiệt độ làm việc từ -20 đến 180C. Với thiết kế chắc chắn, chất liệu inox 201, 304 hoặc 316 chống ăn mòn vượt trội, van Z15W-16P không chỉ đảm bảo hiệu quả điều tiết dòng chảy mà còn kéo dài tuổi thọ thiết bị trong các môi trường khắc nghiệt.

Sản phẩm thường được ứng dụng trong các hệ thống đường ống công nghiệp vừa và nhỏ, đặc biệt phù hợp cho không gian lắp đặt hạn chế nhờ kết nối ren tiện lợi và thao tác vận hành đơn giản. Nhờ những ưu điểm vượt trội này, van cổng Z15W-16P đã trở thành lựa chọn tối ưu cho nhiều doanh nghiệp trong ngành công nghiệp chế biến, xử lý nước và năng lượng.

II. Cấu tạo và nguyên lý hoạt động của van cổng Z15W-16P

1. Cấu tạo van cổng Z15W-16P

Van được thiết kế với cấu tạo đơn giản nhưng hiệu quả, bao gồm các bộ phận chính như thân van, tay quay, trục van, đĩa van và nắp van:

Thân van: Được đức từ inox 201, 304 hoặc 316, đảm bảo độ cứng và khả năng chống ăn mòn cao trong môi trường ẩm ướt hoặc chứa hóa chất.

Tay quay: Là bộ phận điều khiển chính, thường được sơn đỏ để dễ nhận diện, cho phép người vận hành dễ dàng mở hoặc đóng van băng thao tác xoay.

Trục van: Kết nối giữa tay quay và đĩa van, có nhiệm vụ truyền chuyển động từ tay quay đến cửa van.

Đĩa van: Còn gọi là cánh van hoặc cửa van, di chuyển lên xuống theo hướng thẳng đứng để điều tiết dòng chảy.

Nắp van: Kết hợp với gioăng làm kín giúp ngăn rò rỉ lưu chất ra ngoài trong quá trình vận hành.

2. Nguyên lý hoạt động van cổng Z15W-16P

Van hoạt động theo cơ chế nâng hạ đĩa van. Khi người vận hành xoay tay quay theo chiều mở, trục vít sẽ kéo đĩa van lên trên, tạo khoảng trống cho dòng chất lỏng hoặc khí đi qua. Ngược lại, khi xoay tay quay theo chiều đóng, đĩa van sẹ hạ xuống và ép chặt vào ghế van, ngăn chặn hoàn toàn lưu chất. Ưu điểm của cơ chế này là tạo dòng chảy thẳng và ít gây tổn thất áp suất, phù hợp cho cả môi trường làm việc có áp suất cao hoặc lưu chất có độ nhớt thấp.

III. So sánh van cổng Z15W-16P với các dòng van cổng khác

1. Van cổng Z15W-16P với van cổng Z41H (mặt bích)

Van cổng Z15W-16P sử dụng kiểu kết nối ren nhỏ gọn, thuận tiện cho các hệ thống đường ống vừa và nhỏ, trong khi Z41H là loại van kết nối mặt bích, thường dùng cho đường ống lớn và yêu cầu kết nối chắc chắn, kín khít hơn. Về vật liệu, Z15W-16P thường làm từ inox, cho khả năng chống ăn mòn tốt hơn, còn Z41H chủ yếu làm từ gang, phù hợp cho hệ thống nước sạch hoặc nước thải thông thường. Z15W-16P dễ lắp đặt và bảo trì, còn Z41H phù hợp cho các hệ thống công nghiệp cố định, yêu cầu độ bền cao.

2. Van cổng Z15W-16P với van gang

Van cổng gang có giá thành thấp hơn, phù hợp với các ứng dụng không yêu cầu cao về độ bền hóa học. Trong khi đó, van cổng Z15W-16P làm bằng inox, có khả năng chống rỉ sét và chịu được môi trường khắc nghiệt nhu nước mặn, dung dịch hóa chất nhẹ. Van gang nặng hơn, dễ bị oxi hóa nếu không được phủ lớp sơn bảo vệ, trong khi van inox nhẹ hơn và có tuổi thọ dài hơn khi sử dụng ngoài trời hoặc trong môi trường ăn mòn.

3. Khi nào nên chọn van inox nối ren Z15W-16P

Khi đường ống có kích thước nhỏ (DN15-DN100)

Khi cần lắp đặt nhanh, dễ tháo lắp, bảo trì.

Khi sử dụng trong môi trường ăn mòn như nước mặn, hóa chất nhẹ, ngoài trời.

Khi ưu tiên tính thẩm mỹ, độ bền cao và độ kín khít tốt ở áp suất vừa phải (PN16).

IV. Hình ảnh, catalogue van cổng Z15W-16P

Trên đây là một số thông tin cơ bản về dòng van cổng Z15W-16P, tham khảo thêm một số mẫu van cổng đang được ưa chuộng hiện nay:

Van cổng Z15T-16

Van cổng Z45X-10

V. Hướng dẫn lựa chọn và lắp đặt van cổng Z15W-16P

1. Cách chọn đúng kích thước van cổng Z15W-16P

Để lựa chọn đúng kích thước van, người dùng cần dựa trên đường kính trong (DN) của hệ thống ống dẫn, thường dao động từ DN15 đến DN100 đối với dòng van Z15W-16P. Kích thước van phải tương thích tuyệt đối với đường ống, tránh chọn van quá nhỏ (gây tắc nghẽn dòng chảy) hoặc quá lớn (gây rò rỉ tại mối nối). Ngoài ra, cần xem xét áp suất làm việc (PN16) và nhiệt độ môi trường để đảm bảo van hoạt động ổn định trong điều kiện thực tế.

2. Những lưu ý khi lắp đặt van cổng Z15W-16P

Vệ sinh đầu ren và ống dẫn trước khi lắp đặt để đảm bảo kết nối chặt và không rò rỉ.

Lắp đặt theo phương thẳng đứng hoặc ngang, đảm bảo đĩa van vận hành không bị lệch trục.

Không dùng lực quá mạnh để siết van vì có thể gây nứt van hoặc hỏng ren.

Sử dụng băng tan hoặc keo lắp ren chuyên dụng để tăng độ kín khít tại mối nối.

Tránh lắp van ở vị trí có áp lực rung động mạnh hoặc nhiệt độ thay đổi đột ngột.

Sau khi lắp đặt, nên vận hành thử để kiểm tra độ kín khít và trơn tru của tay quay trước khi đưa vào sử dụng chính thức.

VI. Liên hệ nhận báo giá chi tiết van cổng Z15W-16P

Để nhận báo giá chi tiết van cổng Z15W-16P, quý khách vui lòng liên hệ trực tiếp với Công ty TNHH Vật Tư Công Nghiệp Thuận Phát, đơn vị chuyên cung cấp van công nghiệp uy tín, chuyên phân phối sản phẩm chính hãng với đầy đủ chứng từ CO-CQ. Đội ngũ kỹ thuật sẵn sàng tư vấn miễn phí, hỗ trợ chọn đúng mẫu van phù hợp với hệ thống và ngân sách. Vui lòng liên hệ trực tiếp qua Hotline: 0981.922.385 hoặc gửi thông tin qua email: huy@cnthuanphat.com để nhận báo giá tốt nhất cùng nhiều ưu đãi hấp dẫn.
