Van an toàn

I. Tìm hiểu van an toàn là gì?

Van an toàn có tên gọi tiếng anh là (Safety valve), đây là một thiết bị được lắp đặt vào các hệ thống dẫn nước, khí hoặc hơi nhằm thực hiện việc kiểm soát hạn chế áp lực trong hệ thống một cách tối ưu nhất, giúp các thiết bị được lắp đặt trên hệ thống hoạt động ổn định cũng như tăng tuổi thọ sử dụng. Van an toàn được sử dụng để bảo vệ hệ thống không bị hư hỏng do áp suất quá tải gây ra

Rõ ràng cái tên van an toàn đã cho các biết được chức năng của dòng van này là đảm bảo an toàn cho toàn bộ hệ thống và các thiết bị lắp đặt phía sau van. Van an toàn có thể xem là một thiết bị quan trọng không thể thiếu trong các hệ thống hơi. Nếu không sử dụng van an toàn, áp suất bên trong lò hơi có thể vượt quá mức cho phép, điều này không chỉ làm ảnh hưởng đến toàn bộ hệ thống mà có thể gây nguy hiểm cho người sử dụng và môi trường xung quanh

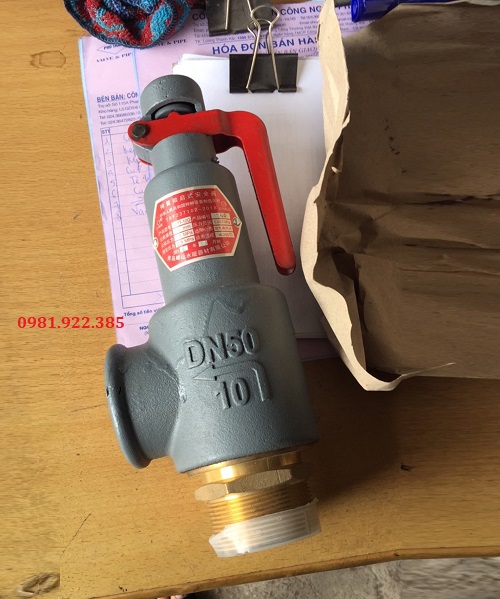

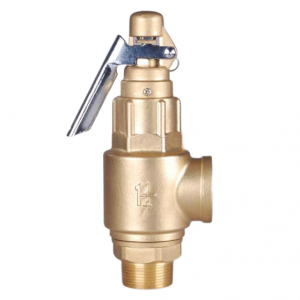

Van an toàn tay giật 50A

II. Thông số kỹ thuật van an toàn

*Thông số kỹ thuật chung

Kich thước vanDN15 (1/2") - DN200 (8")
Chất liệu thân vanGang, đồng, thép, inox
Vật liệu ti vanInox 304, inox 316
Chất liệu lò xoThép không gỉ
Kết nối đường ốngNối ren, mặt bích, kẹp clamp
Tiêu chuẩn kết nốiJIS, DIN, ANSI, BS
Áp suất làm việc10Bar, 16Bar, 25Bar, 40Bar
Nhiệt độ hoạt động0 đến 300 độ C
Cài đặt áp lực 0.5 kg/cm2 - 20kg/cm2
Môi trường sử dụngNước đa dụng, khí nén, hơi nóng
Xuất xứHàn Quốc, Đài Loan, Nhật Bản, Trung Quốc
Chế độ bảo hành12 tháng

III. Hình ảnh, catalogue van an toàn

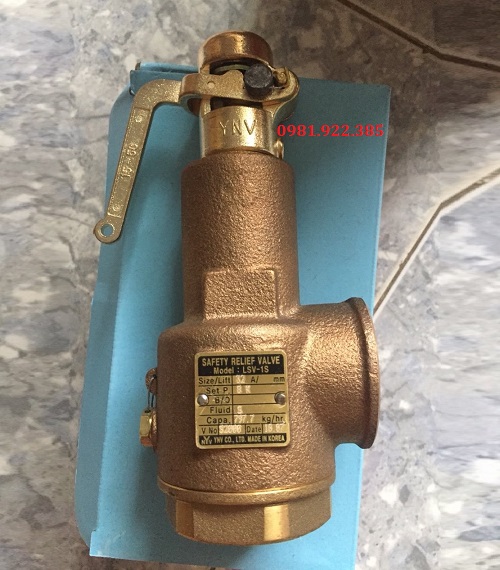

Hình ảnh van an toàn

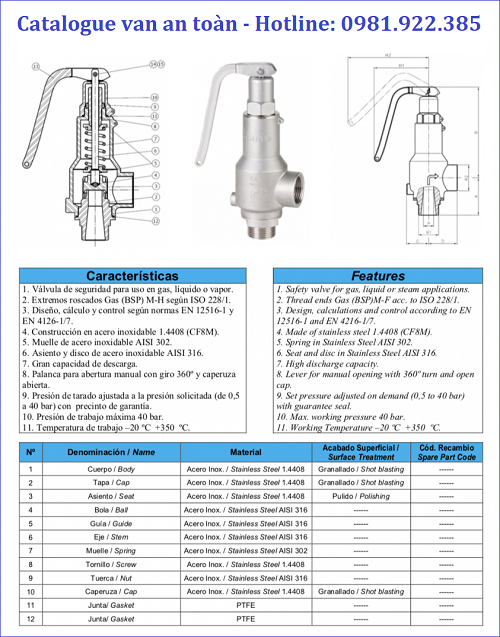

Catalogue van an toàn

Tìm hiểu thêm một số dòng van công nghiệp khác

IV. Cấu tạo và nguyên lý hoạt động van an toàn

1. Cấu tạo van an toàn

Van an toàn được cấu tạo từ các bộ phận chính bao gồm: Thân van, đĩa van, núm điều chỉnh áp suất, lò xo, tay giật và nắp van. Cùng chúng tôi tìm hiểu chi tiết về cấu tạo của từng bộ phận này dưới đây:

- Thân van: Là bộ phận chính của van, được làm từ các chất liệu có độ bền cơ học cao như gang, đồng, inox hoặc thép. Thân van được thiết kế với 2 dạng kết nối phổ biến nhất hiện nay đó là lắp ren và mặt bích, phù hợp lắp đặt với nhiều hệ thống công nghiệp khác nhau. Ngoài ra thân van còn có chức năng liên kết và bảo vệ các chi tiết bên trong không bị hư hỏng do các lực tác động mạnh từ bên ngoài

- Đĩa van: Được đặt bên trong thân van, là bộ phận tiếp xúc trực tiếp với lưu chất, được cấu tạo nâng lên hạ xuống theo áp suất của lưu chất đi vào. Khi áp suất đầu vào tăng đột ngột đĩa van tự động nâng lên và hạ xuống khi áp suất vào nhỏ hơn. Đĩa van thường được làm từ chất liệu thép không gỉ, giúp chúng co khả năng chống ăn mòn, chịu được nhiệt độ và áp lực làm việc lớn

- Lò xo: Là bộ phận tạo ra lực đàn hồi tác động ngược chiều với áp suất của lưu chất. Đây là bộ phận quan trọng giúp cho đĩa van đóng mở hoặc ở trạng thái cân bằng, dùng để điều chỉnh định mức áp lực đi qua van.

- Nắp van: Nằm bên trên thân van, là bộ phận giữ cố định lò xo. Ngoài ra nắp van có thể tháo rời để thay thế các bộ phận bên trong mỗi khi van xảy ra sự cố hỏng hóc

- Tay giật: Có chức năng giống cơ chế đòn bẩy, giúp người sử dụng có thể xả áp bên trong hệ thống theo ý muốn hoặc chủ động xả áp mỗi khi bộ phận đĩa van bị kẹt

- Núm điều chỉnh: Nằm ở phía trên cùng của van, dùng để điều chỉnh áp suất đầu vào tăng hoặc giảm tùy vào mục đích sử dụng của từng hệ thống

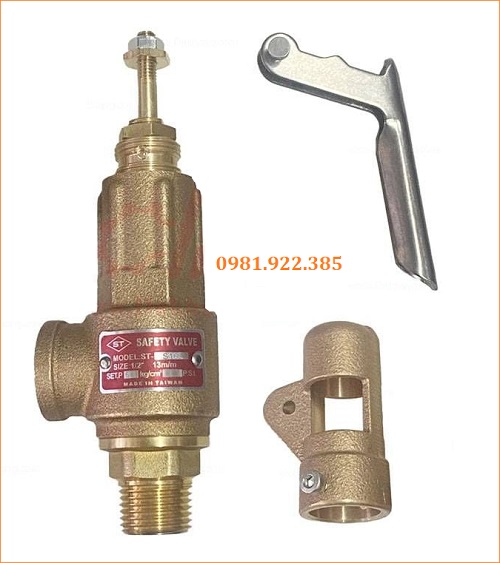

Cấu tạo van an toàn

2. Nguyên lý hoạt động van an toàn

Van an toàn có nguyên lý hoạt động khá đơn giản. Ở trạng thái bình thường, hệ thống vận hành với định mức áp suất tiêu chuẩn do người sử dụng cài đặt ban đầu van luôn trong trạng thái đóng Khi áp suất đầu vào của van vượt quá giá trị định mức, áp suất dần tăng cao, lúc này lực đẩy của áp suất dòng chảy sẽ thắng lực đàn hồi của lò xo. Lò xo nén lại, đồng thời kéo theo đĩa van di chuyển lên phía trên, tạo khoảng trống cho phép áp suất dư đi qua van xả ra bên ngoài, giúp giảm áp suất bên trong hệ thống một cách tối ưu nhất.

Khi áp suất giảm xuống đến ngưỡng an toàn, lúc này dưới lực đàn hồi của lò xo sẽ đẩy đĩa van trở về vị trí ban đầu, van trong trạng thái đóng hoàn toàn và không hoạt động cho tới khi áp suất tăng quá mức giá trị cài đặt ban đầu.

Đối với dòng van an toàn thiết kế tay giật, cho phép người sử dụng có thể chủ động xả áp khi chưa đạt ngưỡng an toàn, ngoài ra đối với những hệ thống lâu ngày không hoạt động có thể bị kẹt ở phần đĩa van, thì bộ phận tay giật có thể giải quyết vấn đề này một cách nhanh chóng, giúp van có thể hoạt động trở lại

V. Một số dòng van an toàn phổ biến trên thị trường hiện nay

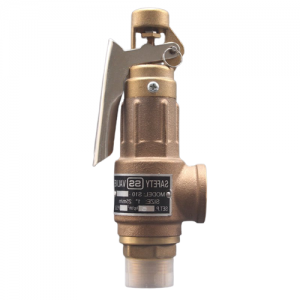

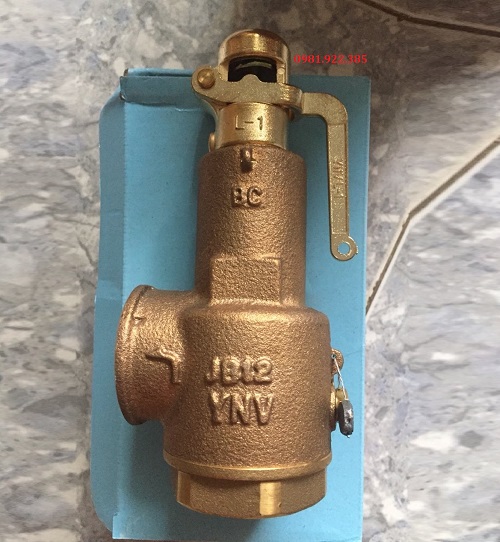

1. Van an toàn đồng

Van an toàn đồng được chế tạo hoàn toàn từ chất liệu đồng thau hoặc đồng đúc, thường được thiết kế với dạng nối ren. Van có độ an toàn cao, thích hợp sử dụng với nhiều môi trường khác nhau, van được thiết kế với 2 dạng chính là có tay giật và không tay giật. Đối với những dòng van tay giật thường dùng cho hệ thống hơi hoặc khí nén, còn đối với dòng van không tay giật hay còn được gọi là van an toàn nắp chụp thường dùng cho hệ thống nước

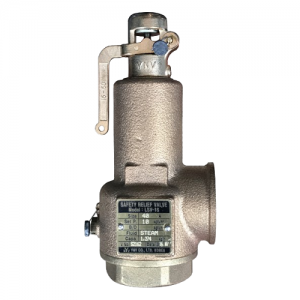

Van an toàn đồng

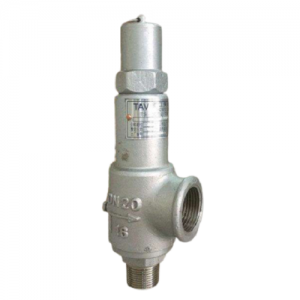

2. Van an toàn inox

Van an toàn inox là một trong những thiết bị nhận được nhiều đánh giá tích cực đến từ người sử dụng. Không chỉ mang lại sự an toàn trong quá trình vận hành mà van còn có độ bền cơ học cao, bên cạnh đó với chất liệu inox, cho phép van có khả năng chịu được nhiệt độ, áp lực làm việc cao và chống ăn mòn tốt. Đây được xem là dòng van có giá thành cao nhất trong các loại van an toàn, đi cùng với giá thành cao thì van đem lại nhiều ưu điểm đó là khả năng đáp ứng tốt khi hoạt động trong những môi trường khắc nghiệt

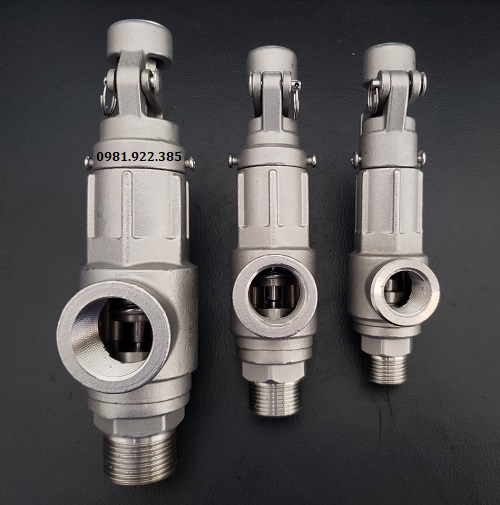

Van an toàn tay giật inox

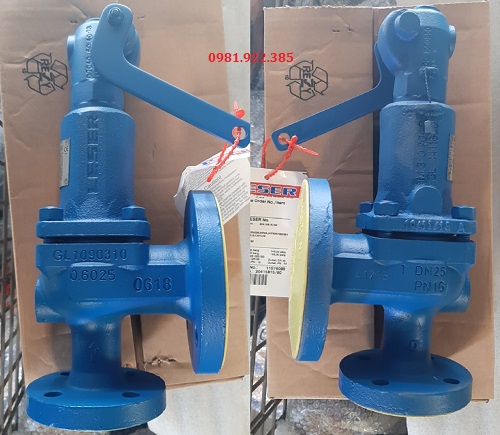

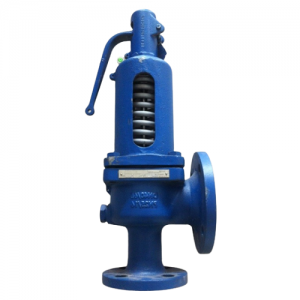

3. Van an toàn gang

Van an toàn gang được làm hoàn toàn từ chất liệu gang cầu hoặc gang dẻo, có khả năng chịu được nhiệt độ lên đến 200 độ C. Van được thiết kế kết nối với hệ thống đường ống chủ yếu thông qua dạng mặt bích. Bên ngoài thân van được phủ một lớp sơn Epoxy cao cấp, giúp van có khả năng chống ăn mòn, hoạt động ổn định trong những môi trường có điều kiện làm việc khắc nghiệt. Kích thước van đa dạng, phù hợp với mọi ứng dụng trong công nghiệp hiện nay. Van được lắp đặt tạo nhiều vị trí khác nhau để đảm bảo tính an toàn cho hệ thống

Van an toàn gang

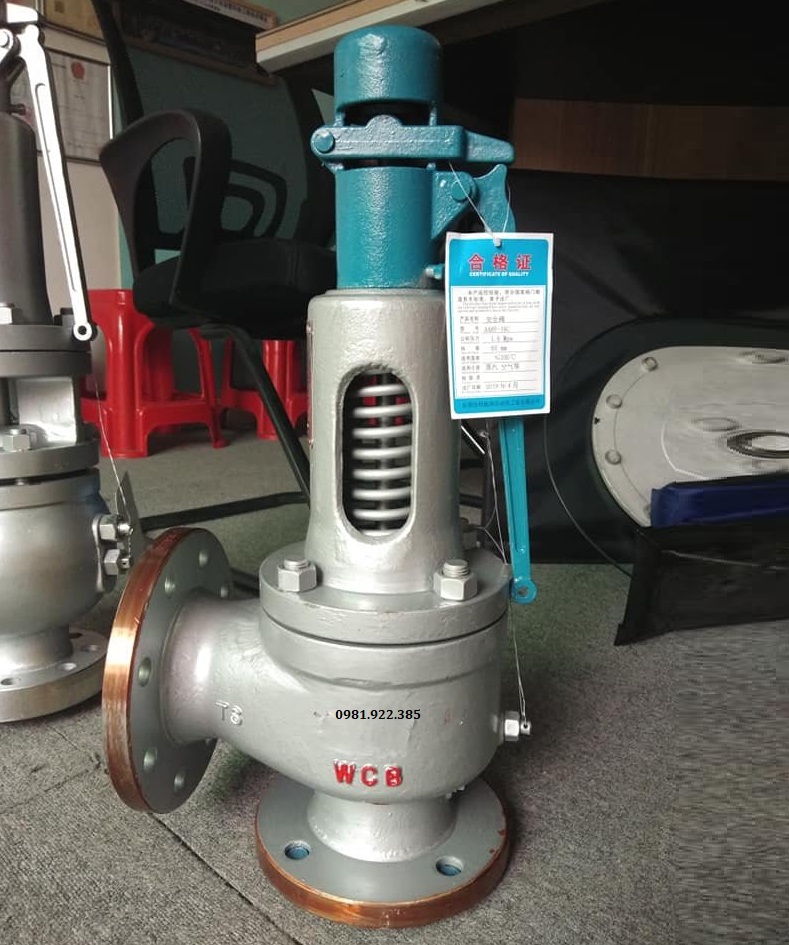

4. Van an toàn thép

Van an toàn thép (steel safety valve), với phần thân van được chế tạo 100% từ chất liệu thép WCB. Điểm đặc biệt của dòng van này là có khả năng chịu được nhiệt độ làm việc lên đến 300 độ C cùng với áp lực tối đa lên đến 40Bar. Van được sản xuất để chuyên dùng cho những môi trường hơi nóng, dầu nóng, hệ thống khí nén áp lực cao. Tuy nhiên giá thành của van tương đối cao so với các dòng van được chế tạo từ chất liệu gang hoặc đồng. Tùy vào yêu cầu sử dụng của từng hệ thống mà lựa chọn sản phẩm phù hợp

Van an toàn thép

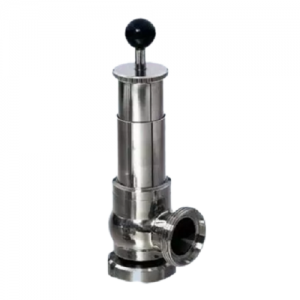

5. Van an toàn inox vi sinh

Van an toàn inox vi sinh dùng để đảm bảo hoạt động cho hệ thống vi sinh, với kiểu kết nối chính là kẹp clamp, giúp người sử dụng lắp đặt và thay thế van một cách thuận tiện và nhanh chóng. Van an toàn vi sinh có nhiều ưu điểm nổi bật đó là bề mặt van được đánh bóng cao, chịu được nhiệt độ cao, kháng từ tính và chống ăn mòn tuyệt đối. Ngoài ra can còn đạt chuẩn về an toàn vệ sinh, vì thế mà chúng được ứng dụng chủ yếu trong các hệ thống yêu cầu nghiêm ngặt về vệ sinh như nhà máy sản xuất thực phẩm, dược phẩm, nhà máy sản xuất dụng cụ y tế

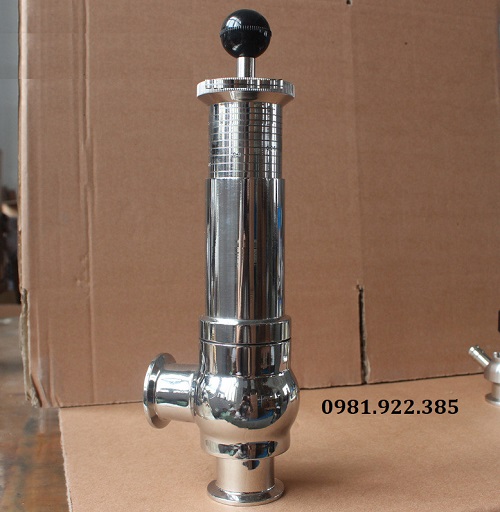

Van an toàn inox vi sinh

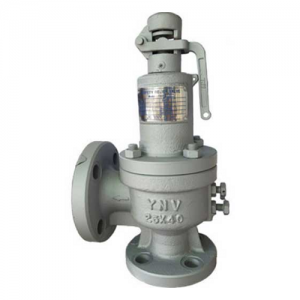

6. Van an toàn mặt bích

Van an toàn mặt bích được thiết kế phần mặt bích ở chân van giúp kết nối trực tiếp với hệ thống đường ống mặt bích có tiêu chuẩn JIS, DIN, ANSI, BS. Với dạng kết nối mặt bích thường áp dụng cho những hệ thống có kích thước từ DN50 trở lên. Ưu điểm của kiểu kết nối này là đem lại sự chắc chắn, ổn định trong quá trình hoạt động, chống rung lắc ở những ở những vị trí lắp đặt trên cao, đem lại sự an toàn cho hệ thống và cả người sử dụng

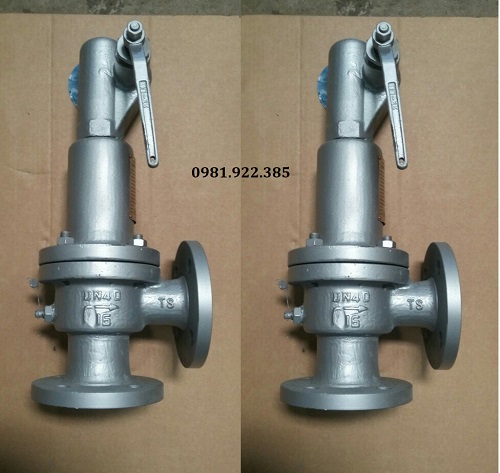

Van an toàn mặt bích

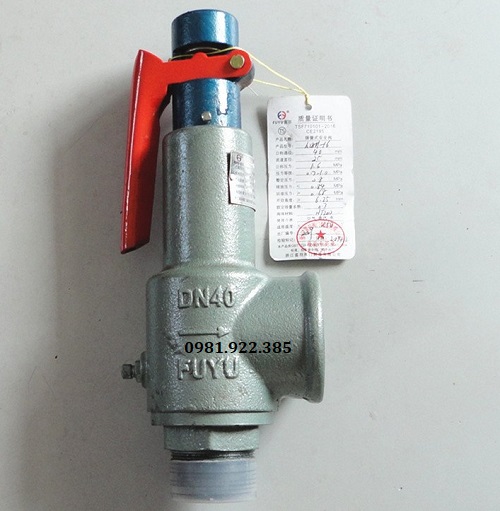

7. Van an toàn nối ren

Van an toàn nối ren thường được làm từ chất liệu đồng hoặc inox, với thiết kế nối ren giúp cho việc lắp đặt diễn ra nhanh chóng và tiện lợi. Đối với những hệ thống có kích thước nhỏ hoặc các bình tích khí áp thể thích nhỉ thì việc sử dụng van an toàn nối ren là lựa chọn hợp lý. Vì những hệ thống xả áp thường có kích thước từ DN15 - DN50, như vậy sẽ tiết kiệm chi phí hơn rất nhiều so với việc dùng van nối bích

Van an toàn nối ren

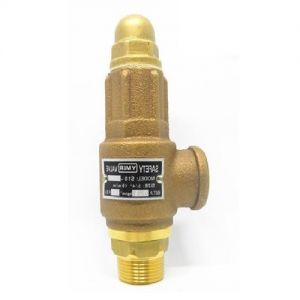

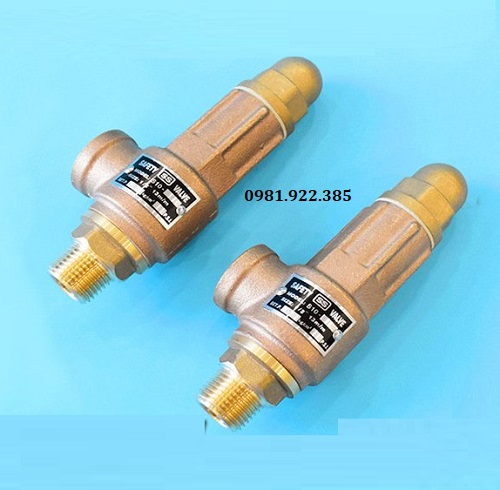

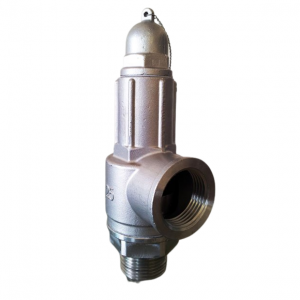

8. Van an toàn dùng cho nước

Van an toàn dùng cho nước là thiết bị chuyên dùng cho môi trường nước để bảo vệ hệ thống đường ống và các thiết bị không bị hư hỏng do áp lực nước quá tải gây ra. Khi áp lực nước tăng lên một mức nhất định thì van sẽ làm nhiệm vụ tự động xả áp lực của dòng chảy vì vậy mà chúng còn được gọi với cái tên khác là van xả áp nước. Van được thiết kế đẻ chuyên dùng cho các hệ thống nước sạch, hệ thống công trình phòng cháy chữa cháy, giúp ổn định áp suất bên trong đường ống

Van an toàn dùng cho nước

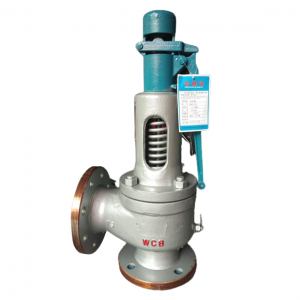

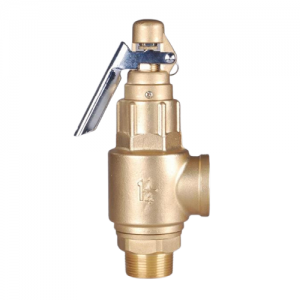

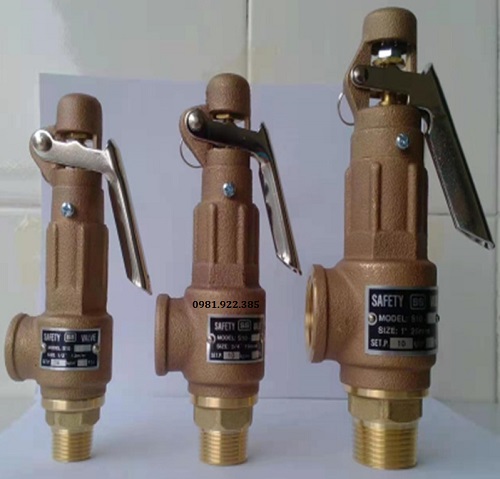

9. Van an toàn dùng cho hơi nóng

Van an toàn dùng cho hơi nóng hay còn gọi là van an toàn nồi hơi hoặc van an toàn lò hơi. Đây là thiết bị không thể thiếu đối với những hệ thống sử dụng nhiệt độ cao. Với khả năng hoạt động ổn định, van được lắp đặt tại hầu hết các nhà máy có sử dụng đường ống dẫn hơi nóng. Trong các hệ thống hơi nóng bắt buộc phải lắp đặt ít nhất 1 thiết bị van an toàn, ngoài ra số lượng còn phụ thuộc vào công suất vận hành của hệ thống. Đảm bảo áp lực tại đầu đường ống không tăng quá mức cho phép. Vì thế việc sử dụng chúng là vô cùng cần thiết

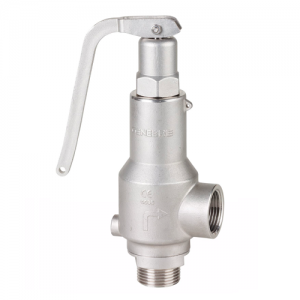

Van an toàn dùng cho hơi nóng

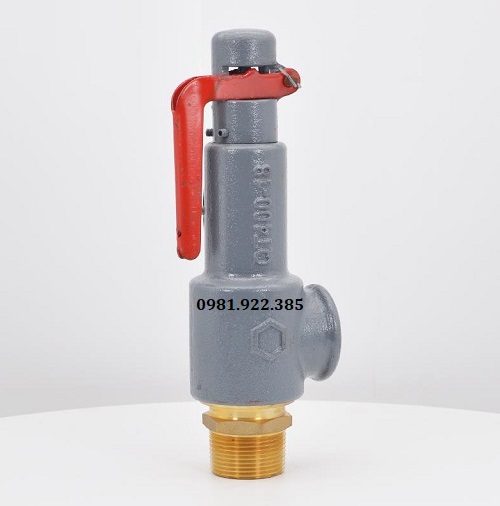

10. Van an toàn dùng cho khí nén

Van an toàn dùng cho khí nén được sản xuất để chuyên dùng cho các hệ thống khí nén, khí gas, máy nén khí, đảm bảo cho hệ thống không bao giờ vượt quá định mức áp suất cài đặt trung bình từ 5Bar - 40Bar. Việc sử dụng van khi áp lực bị vượt qua mức giới hạn cài đặt cũng phát sinh ra một số vấn đề cần lưu ý đó là: Cần phải bảo kiểm tra và bảo dưỡng van thường xuyên để đảm bảo hệ thống ổn định cũng như bảo vệ các thiết bị phía sau van luôn được an toàn

Van an toàn dùng cho khí nén

VI. Ưu điểm và nhược điểm van an toàn

1. Ưu điểm van an toàn

  • Có khả năng xả áp khi áp lực lưu chất bên trong hệ thống tăng một cách đột ngột, đảm bảo an toàn cũng như không ảnh hưởng đến áp lực làm việc của toàn bộ hệ thống
  • Cấu tạo van đơn giản, tốc độ phản ứng nhanh, giúp người sử dụng kịp thời điều chỉnh áp lực về mức độ phù hợp với hệ thống. Đem lại hiệu quả cao trong quá trình làm việc
  • Chế tạo từ nhiều loại chất liệu như gang, đồng, thép hoặc inox, phù hợp sử dụng cho nhiều môi trường và hệ thống làm việc khác nhau.
  • Vận hành hoàn toàn tự động nhờ vao áp suất chênh lệch của dòng chảy bên trong hệ thống
  • Với thiết kế bộ phận tay giật và ốc điều chỉnh giúp người sử dụng có thể dễ dàng kiểm soát và điều chỉnh áp suất làm việc của hệ thống một cách dễ dàng và thuận tiện nhất
  • Thiết kế nhỏ dọn, thuận tiện cho việc vận chuyển và lắp đặt trở nên dễ dàng hơn, phù hợp sử dụng ở những hệ thống có diện tích nhỏ hẹp
  • Các bộ phận có thể tháo rời nhau, thuận tiện cho việc thay thế và bảo trì mỗi khi van gặp sự cố

2. Nhược điểm van an toàn

  • Không phù hợp sử dụng cho môi trường có chứa lưu chất đậm đặc, kết dính
  • Bởi thiết kế có bộ phận lò xo, vì thế mà bị giới hạn kích thước chỉ đến DN200, không phù hợp sử dụng cho những hệ thống size lớn

VII. Ứng dụng van an toàn

Đây là thiết bị được sử dụng nhằm mục đích bảo vệ hệ thống không bị hư hỏng do áp lực quá tải gây ra, giúp chúng hoạt động một cách hiệu quả nhất. Đảm bảo cho các lưu chất lỏng hoặc khí, hơi bên trong hệ thống được xả ra ngoài môi trường, tránh tình trạng cháy nổ, gây ảnh hưởng trực tiếp đến an toàn của người sử dụng. Dưới đây là một số ứng dụng điển hình của dòng van an toàn

  • Van an toàn được sử dụng nghiều trong công nghiệp sản xuất, bởi nó có thể thay thế được sức làm việc của con người trong quá trình vận hành van
  • Ứng dụng trong hệ thống đường ống dân sinh, khu công cộng, bởi những hệ thống này bao gồm rất nhiều đường ống, chính vì thế việc sử dụng van an toàn tại những nơi này khá phổ biến, giúp bảo vệ an toàn cho hệ thống cũng như không làm ảnh hưởng đến đời sống sinh hoạt của người dân
  • Ứng dụng vào hệ thống nồi hơi, lò hơi trong các nhà hàng, quán ăn, hệ thống hấp, sấy, giúp lưu lượng hơi hoạt động một cách ổn định nhất, đảm bảo được chất lượng sản phẩm đầu ra
  • Lắp đặt van vào hệ thống chăn nuôi thủy, hải sản, các lĩnh vực nông nghiệp sử dụng vào hệ thống đường ống dẫn nước, tưới tiêu, máy bơm, trạm bơm nông nghiệp
  • Sử dụng vào hệ thống lọc hóa xăng dầu, trạm thủy điện, nhiệt điện quy mô lớn với áp suất làm việc cao
  • Lắp đặt vào hệ thống cấp thoát nước khu công nghiệp, khu dân cư, chung cư. Nhà máy chế biến thực phẩm, sản xuất dụng cụ y tế yêu cầu cao về vệ sinh an toàn

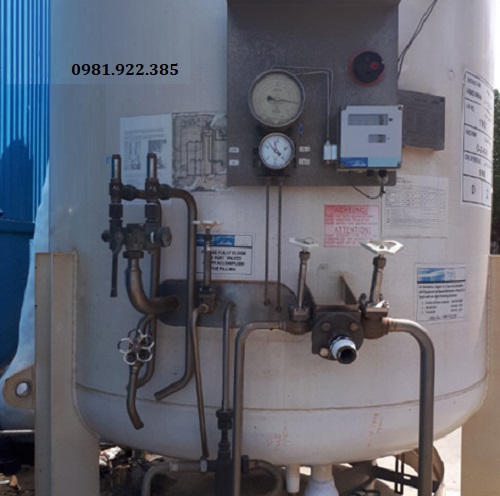

Ứng dụng van an toàn

VIII. Hướng dẫn lựa chọn van an toàn phù hợp cho hệ thống

- Để lựa chọn được sản phẩm van an toàn thích hợp, đem lại hiệu quả làm việc ổn định nhất cho toàn bộ hệ thống, các bạn cần lưu ý những yếu tố cơ bản sau đây:

- Lựa chọn van theo kích thước và kiểu kết nối của hệ thống, nếu không đúng kích cỡ sẽ không thể kết nối với hệ thống

- Lựa chọn theo áp suất và nhiệt độ làm việc của hệ thống, nếu không đáp ứng được mức áp suất làm việc của hệ thống thì van sẽ không hoạt động, có thể gây nguy hiểm cho toàn bộ hệ thống và cả người sử dụng

- Lựa chọn theo chất liệu sản xuất van. Với môi trường nước thông thường có thể sử dụng dòng van được làm từ gang hoặc đồng. Đối với những hệ thống yêu cầu về nhiệt độ, áp lực cao cùng với hóa chất mạnh cần sử dụng dòng van inox giúp hệ thống có tuổi thọ làm việc cao. Tùy vào mục đích sử dụng của từng hệ thống mà lựa chọn dòng sản phẩm phù hợp

IX. Một số lưu ý khi lắp đặt và sử dụng van an toàn

1. Lưu ý khi lắp đặt van an toàn

  • Vị trí lắp đặt van an toàn cần lắp đặt ở phía trên, vị trí thằng đứng với lò xo. Tránh tình trạng đảo ngược van cũng như lắp thêm các đoạn ống và các thiết bị giữa van an toàn với hệ thống
  • Đầu xả lưu chất của van phải luôn cao hơn so với hệ thống, thì van mới hoạt động một cách hiệu quả nhất
  • Đối với những đường ống phụ lắp đặt ở môi trường ngoài trời, cần thiết kế hệ thống mái che để tránh hiện tượng đường ống bị ăn mòn làm ảnh hưởng đến van
  • Các bạn có thể lắp đặt đường ống dẫn lưu chất xả về bể chứa để sử dụng lại lưu lượng thải ra, giúp tiết kiệm được nhiên liệu
  • Đối với những hệ thống để lưu chất xả trực tiếp ra ngoài môi trường, cần lắp đặt ở những vị trí khuất, ít người qua lại để đảm bảo an toàn cho người sử dụng và môi trường xung quanh

2. Lưu ý khi sử dụng van an toàn

  • Để thiết bị hoạt động một cách hiệu quả nhất, các bạn cần đảm bảo một số điều kiện như sau:
  • Cài đặt áp suất xả của van phù hợp với hệ thống sử dụng. Tùy từng hệ thống mỗi công trình sẽ ấn định áp suất mở khác nhau)
  • Sự tích lũy: Áp suất tăng lên trên mức áp suất làm việc tối đa của hệ thống cần phải lựa chọn sản phẩm có kích cỡ phù hợp để áp lực lưu chất đi qua van xả một cách an toàn
  • Chú ý đến sự chênh lệch giữa áp suất thiết lập của van và hệ thống

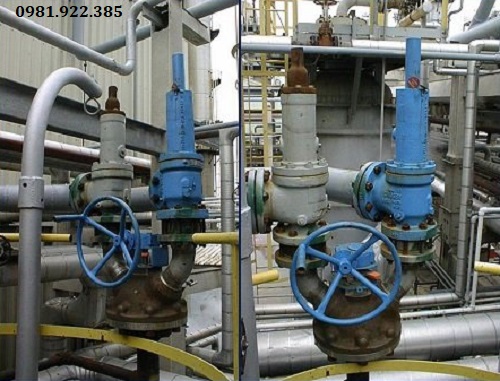

Lắp đặt van an toàn

X. Địa chỉ cung cấp van an toàn chính hãng - Uy tín

Thuận Phát hiện nay là đơn vị chuyên nhập khẩu và cung cấp các dòng van công nghiệp được nhập khẩu trực tiếp từ Hàn Quốc, Đài Loan, Nhật Bản, Trung Quốc, Châu Âu. Các sản phẩm chủ lực bên chúng tôi bao gồm: Van an toàn, van xả khí, van bướm, van một chiều, van cổng, van bi, van điều khiển điện, van điều khiển khí nén. Cam kết hàng chính hãng, chất lượng cao, đầy đủ giấy tờ Co-Cq, cùng với chế độ bảo hành lên đến 12 tháng. Đem đến cho khách hàng sự yên tâm và hài lòng khi sử dụng sản phẩm

Quý khách hàng đang quan tâm đến dòng sản phẩm van an toàn vui lòng liên hệ trực tiếp với chúng tôi qua Hotline/Zalo: 0981.922.385 để nhận được hình ảnh, bản vẽ, catalogue và báo giá chính xác nhất về từng dòng sản phẩm.
