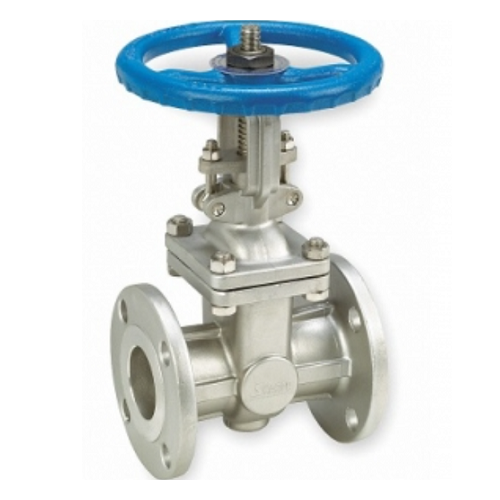

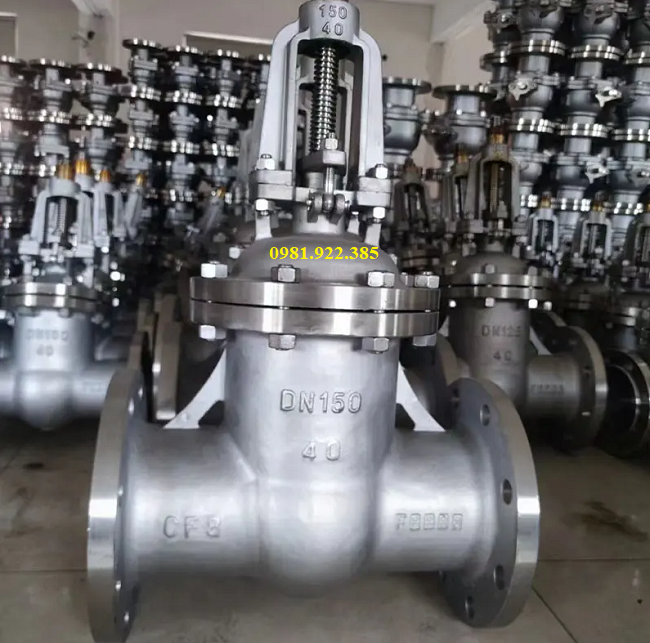

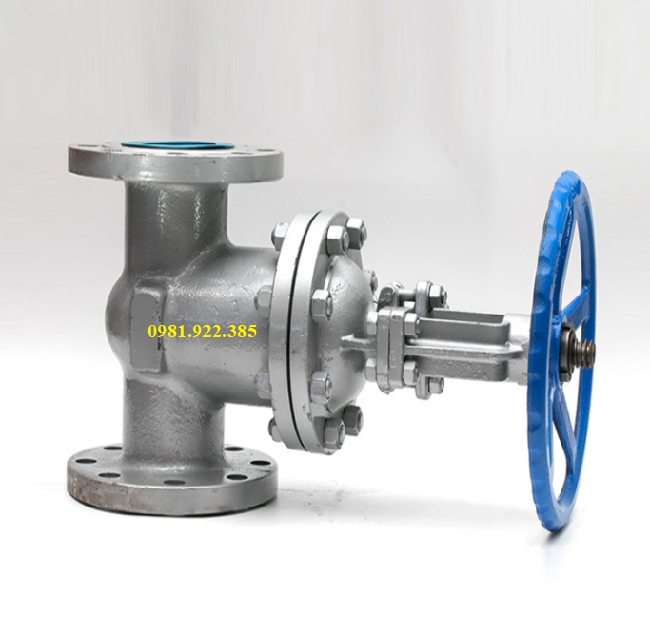

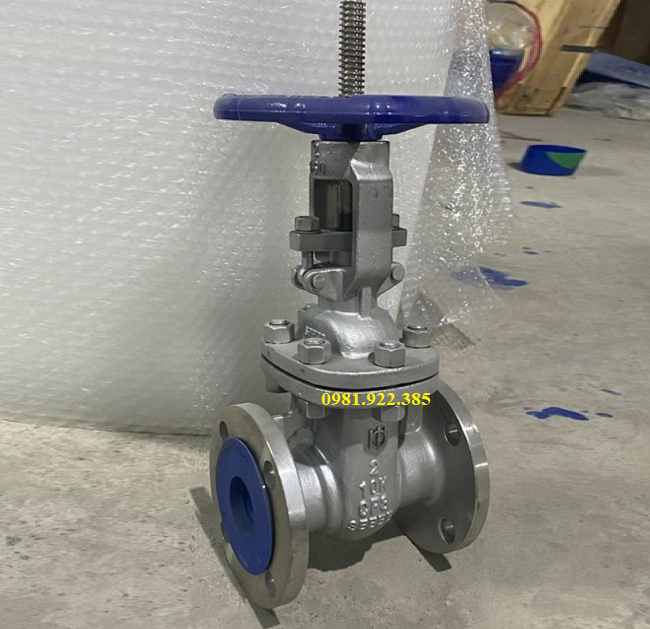

Van cổng Z41H-40P

I. Tổng quan về van cổng Z41H-40P

Van cổng Z41H-40P là dòng van cổng công nghiệp chuyên dụng, được thiết kế để đóng mở dòng chảy hoàn toàn trong hệ thống đường ống áp suất cao. Sản phẩm thuộc dòng van tiêu chuẩn PN40, thường được chế tạo từ vật liệu inox 304 hoặc inox 316, giúp tăng khả năng chống ăn mòn và chịu nhiệt tốt trong môi trường làm việc khắc nghiệt.

Van sử dụng cơ chế vận hành bằng tay quay với đĩa van dạng ty nổi, đảm bảo quá trình đóng mở nhẹ nhàng, chính xác và an toàn. Z41H-40P được ứng dụng rộng rãi trong các hệ thống xử lý hơi nước, dầu nóng, khí nén và hóa chất tại nhà máy nhiệt điện, lọc dầu, ngành thực phẩm và dược phẩm. Với thiết kế mặt bích tiêu chuẩn, van cổng Z41H-40P dễ dàng lắp đặt, bảo trì và thay thế trong nhiều hệ thống công nghiệp khác nhau.

II. Thông số kỹ thuật van cổng Z41H-40P

• Mã hiệu sản phẩm: Z41H-40P
• Tiêu chuẩn thiết kế: GB, JIS, BS hoặc tiêu chuẩn tương đương
• Chất liệu van: Inox 201, inox 304, inox 316
• Áp suất làm việc: PN40 (tương đương 40kg/cm2 - 4.0 MPa)
• Dải kích thước: DN15 - DN1000
• Nhiệt độ làm việc tối đa: Max 380ºC
• Kiểu kết nối: Mặt bích tiêu chuẩn DIN/ANSI/JIS/BS
• Kiểu vận hành: Tay quay (ty nổi)
• Ứng dụng: Dùng cho môi trường nước, hơi nóng, dầu, khí nén, hóa chất ăn mòn nhẹ
• Xuất xứ: Trung Quốc (China)
• Chế độ bảo hành: 12 tháng
• Chứng từ: Đầy đủ CO-CQ

III. Cấu tạo và nguyên lý hoạt động van cổng Z41H-40P

1. Cấu tạo các bộ phận chính

• Thân van: Là bộ phận chính, đúc liền khối bằng inox, chịu áp lực và nhiệt độ cao.
• Nắp van: Nối với thân van bằng bulong, cho phép bảo trì và thay thế các chi tiết bên trong.
• Đĩa van: Là bộ phận đóng mở dòng chảy, thiết kế dạng trượt thẳng đứng.
• Trục van: Kết nối giữa tay quay và đĩa van, truyền lực vận hành.
• Tay quay: Thiết bị điều khiển bằng tay, giúp thao tác đóng mở dễ dàng.
• Gioăng làm kín: Thường làm bằng PTFE hoặc kim loại mềm, đảm bảo độ kín không rò rỉ.

2. Nguyên lý hoạt động

Van cổng Z41H-40P hoạt động theo nguyên lý nâng hạ đĩa van theo phương thẳng đứng để điều khiển dòng chảy. Khi xoay tay quay theo chiều ngược kim đồng hồ, trục van (ty nổi) sẽ nâng đĩa van lên khỏi ghế van, tạo không gian cho lưu chất (nước, hơi, dầu,...) đi qua hoàn toàn mà không bị cản trở. Ngược lại, khi xoay tay quay theo chiều kim đồng hồ, trục van hạ xuống, ép đĩa van vào bề mặt ghế, làm kín và chặn hoàn toàn dòng chảy. Thiết kế này giúp van cổng chỉ sử dụng cho mục đích đóng hoặc mở hoàn toàn, không dùng để điều tiết lưu lượng.

IV. Ưu điểm nổi bật của van cổng Z41H-40P

• Chịu áp suất và nhiệt độ cao: Van Z41H-40P được thiết kế theo tiêu chuẩn PN40, chịu được áp lực lên tới 40kg/cm2 và nhiệt độ làm việc tối đa khoảng 380ºC, đáp ứng tốt yêu cầu trong các hệ thống công nghiệp nặng.
• Khả năng chống ăn mòn vượt trội: Với vật liệu inox 201, 304, 316, van có khả năng chống ăn mòn cao trong môi trường ẩm ướt, hóa chất nhẹ và hơi nóng, đặc biệt phù hợp cho các ngành hóa chất, thực phẩm và xử lý nước.
• Độ bền và tuổi thọ cao: Cấu tạo chắc chắn, gioăng làm kín chất lượng và thiết kế tối ưu giúp van vận hành ổn định trong thời gian dài mà không cần bảo trì thường xuyên.
• Thích hợp với nhiều loại môi trường làm việc: Van có thể sử dụng hiệu quả trong các hệ thống dẫn nước sạch, nước thải, hơi nóng, dầu truyền nhiệt, khí nén và cả dụng dịch hóa chất ăn mòn nhẹ, mang lại tính linh hoạt cao cho các công trình công nghiệp và dân dụng.

V. Ứng dụng thực tế của van cổng Z41H-40P

1. Ứng dụng trong nhà máy hơi nước, nhiệt điện

• Van Z41H-40P là lựa chọn tối ưu cho hệ thống dẫn hơi áp suất cao trong các nhá máy điện và lò hơi công nghiệp. Với khả năng chịu được nhiệt độ lên đến 380ºC và áp suất 40kg/cm2, van đảm bảo an toàn tuyệt đối khi vận hành, giúp kiểm soát dòng hơi một cách chính xác và ngăn ngừa hiện tượng rò rỉ áp lực gây nguy hiểm.

2. Ứng dụng trong ngành lọc hóa dầu

• Trong môi trường có tính ăn mòn cao như hệ thống vận chuyển dầu thô, xăng, dụng môi hữu cơ và hóa chất nhẹ, van cổng Z41H-40P phát huy hiệu quả nhờ chất liệu inox chống gỉ và thiết kế kín khít. Van giúp đóng mở dòng chảy nhanh chóng, không gây nhiễu loạn lưu chất, đảm bảo an toàn trong môi trường dễ cháy nổ.

3. Ứng dụng trong hệ thống cấp thoát nước công nghiệp

• Van được lắp đặt tại các trạm bơm, nhà máy xử lý nước và hệ thống phân phối nước công nghiệp để đóng mở các tuyến ống chính. Với dải kích cỡ đa dạng (DN15 - DN1000), van phù hợp cho nhiều quy mô hệ thống, từ đường ống cấp nước nội bộ đến mạng lưới truyền tải nước quy mô lớn.

4. Ứng dụng trong hệ thống PCCC

• Z41H-40P thường được lắp đặt tại các điểm điều tiết chính trong hệ thống PCCC tại nhà xưởng, tòa nhà cao tầng hoặc kho chứa hàng. Van đảm bảo độ kín cao, thao tác đóng mở nhanh nhạy bằng tay quay, hỗ trợ kiểm soát lượng nước cấp cho vòi phun hoặc trụ cứu hỏa khi xảy ra sự cố cháy nổ.

5. Ứng dụng trong hệ thống dẫn dầu, khí, hóa chất

• Van cổng là giải tin cậy trong các hệ thống ống dẫn lưu chất đặc biệt như khí nén, dầu truyền nhiệt, hóa chất nhẹ và nước có chứa muối khoáng. Nhờ đặc tính chống ăn mòn và độ bền cao, van hoạt động ổn định trong thời gian dài, ngay cả trong môi trường có độ ẩm hoặc nhiệt độ dao động lớn.

VI. Báo giá và địa chỉ mua van cổng Z41H-40P uy tín

Van cổng Z41H-40P hiện được phân phối rộng rãi trên thị trường với mức giá khác nhau, tùy thuộc vào kích thước (DN15 - DN1000), chất liệu inox (201, 304, 316), áp lực thiết kế và nguồn gốc sản phẩm. Để đảm bảo chất lượng và giá cả hợp lý, người dùng nên lựa chọn các đơn vị cung cấp có uy tín. Công ty TNHH vật tư công nghiệp Thuận Phát là một trong những nhà phân phối van công nghiệp hàng đầu, chuyên cung cấp van Z41H-40P chính hãng với đầy đủ chứng từ CO-CQ, tư vẫn kỹ thuật, hỗ trợ lắp đặt và chính sách bảo hành rõ ràng. Khách hàng có thể liên hệ trực tiếp với chúng tôi qua Hotline: 0981.922.385 để được báo giá nhanh và lựa chọn sản phẩm phù hợp với nhu cầu sử dụng.

Xem thêm danh mục: Van cổng
