Cấu tạo van bi điều khiển điện

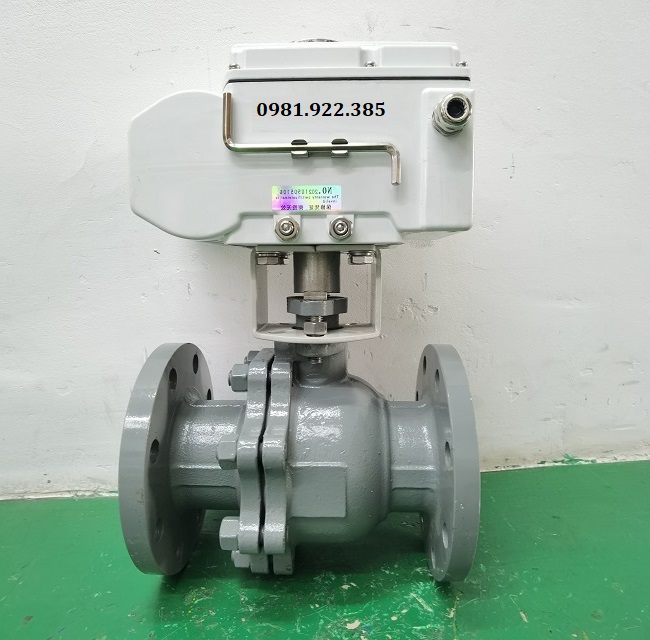

I. Mô tả chung về van bi điều khiển điện

Van bi điều khiển điện là dòng van sử dụng động cơ điện để cung cấp momen xoắn tạo ra trạng thái đóng mở cho van. Ưu điểm của dòng van này là thích hợp sử dụng với nhiều quy mô hệ thống, hoạt động ổn định trong nhiều điều kiện môi trường làm việc khác nhau. Van bi điện có thiết kế các bộ phận tương tự như các dòng van khác, tuy nhiên phần đĩa van được thiết kế dạng hình cầu (viên bi) được đục lỗ xuyên tâm, có chức năng quay theo các góc độ khác nhau để thực hiện nhiệm vụ đóng mở hoặc điều tiết lưu lượng dòng chảy bên trong hệ thống một cách chính xác

II. Cấu tạo van bi điều khiển điện

Để tạo ra một sản phẩm khép kín, hoàn chỉnh cũng như đảm bảo khả năng vận hành ổn định thì van bi điện được cấu tạo từ 5 bộ phận chính sau:

1. Thân van

Đây là bộ phận chính được chế tạo từ đa dạng các chất liệu phổ biến như gang, nhựa, đồng, thép hoặc inox. Chức năng chính là cố định và bảo vệ các chi tiết bên trong không bị hư hỏng do các lực tác động từ bên ngoài. Thân van có nhiều thiết kế như 1PC, 2PC hoặc 3PC. Tại các vị trí kết nối sẽ được tiện ren hoặc đúc mặt bích, giúp thiết bị lắp đặt vào đường ống một cách dễ dàng, tạo ra những nối nối chắc chắn

2. Bi van (Đĩa van)

Là bộ phận nằm bên trong thân van, với thiết kế dạng hình cầu được đục lỗ xuyên tâm. Bi van đóng vai trò quan trọng nhằm cho phép hoặc ngăn chặn toàn bộ dòng chảy lưu chất đi qua van. Quả bi được kết nối trực tiếp với trục van và xoay quanh trục các góc từ 0 đến 90º để thực hiện nhiệm vụ điều tiết. Lỗ rỗng của quả bi bằng đúng với kích thước đường ống cần sử dụng, vì thế mà chúng có khả năng đảm bảo được lưu lượng cũng như tốc độ của dòng chảy khi van được mở hoàn toàn mà không bị cản trở bởi bất kỳ bộ phận nào giống như các dòng van khác

3. Trục van

Là một thanh kim loại có thiết kế hình trục tròn giúp kết nối và truyền lực tác động từ bộ truyền động đến bi van. Trục van thường được làm từ các chất liệu có độ bền cơ học cao như inox hoặc thép, có khả năng hoạt động ổn định trong các môi trường có điều kiện làm việc khắc nghiệt như nhiệt độ và áp suất lớn

4. Gioăng làm kín

Được chế tạo từ đa dạng chất liệu cao su có độ đàn hồi tốt như NBR, Viton, Teflon (PTFE), EPDM. Là bộ phận được đặt giữa thân van và đĩa van nhằm tạo ra độ kín khít tuyệt đối, đảm bảo lưu chất không rò rỉ ra môi trường bên ngoài. Đặc biệt gioăng làm kín giúp van vận hành êm ái, không gây ra tiếng ồn lớn trong quá trình vận hành

5. Bộ điều khiển điện

Đây được xem là bộ phận đầu não của van, phần vỏ ngoài thường được chế tạo từ chất liệu hợp kim nhôm cao cấp hoặc nhựa ABS, giúp bảo vệ các chi tiết bên trong như bảng mạch điện tử, công tắc hành trình, công tắc giám sát và hệ thống bánh răng truyền lực. Bộ điện có chức năng chuyển hóa điện năng thành cơ năng để điều khiển quá trình đóng mở của van một cách hoàn toàn tự động. Bộ điện sử dụng các nguồn điện áp phổ biến như 24V, 220V hoặc 380V và được thiết kế với 2 dạng chính là bộ điện ON/OFF (đóng mở hoàn toàn) và bộ điện tuyến tính (đóng mở theo các góc độ khác nhau)

III. Các thông số cần chú ý về van bi điều khiển điện

Khi lựa chọn van bi điều khiển điện, các bạn cần lưu ý đến các thông số quan trọng dưới đây

- Kích thước van: Kích thước van cần phải phù hợp với kích thước đường ống và luồng lưu chất lỏng hoặc khí cần điều khiển. Các kích thước thông dụng của van bi điện bao gồm DN15, DN20, DN25, DN32, DN40, DN50,... DN300

- Áp suất làm việc: Áp suất tối đa của thiết bị cần phải xử lý được áp suất của chất lỏng hoặc khí trong đường ống. Van bi điện thông thường có thể xử lý áp suất từ 3Bar đến 40Bar

- Nhiệt độ làm việc: Nhiệt độ tối đa của sản phẩm cần phải đáp ứng được nhu cầu sử dụng của nhiệt độ lưu chất bên trong hệ thống. Với van bi thép điều khiển điện, có thể chịu được nhiệt độ tối đa lên đến 300ºC

- Chất liệu: Chất liệu của van cần phải phù hợp với lưu chất sử dụng bên trong hệ thống. Van bi inox thường được sử dụng để đóng mở các lưu chất có tính ăn mòn, trong khi van bi nhưa thường được sử dụng trong các ứng dụng chất lõng dễ cháy hoặc dễ bay hơi

- Động cơ điện: Các loại động cơ điện được sử dụng để điều khiển van bi có thể có các thông số khác nhau bao gồm: Tần số hoạt động, điện áp, công suất, mô men xoắn và dạng đóng mở có thể là ON/OFF hoặc tuyến tính

- Thời gian đóng mở: Thời gian đóng mở của van cần phải đảm bảo thời gian phản hồi nhanh để đáp ứng yêu cầu điều khiển của hệ thống. Van bi điện có thời gian đóng mở dao động trong khoảng 15 - 30s tùy thuộc vào từng ứng dụng cụ thể

- Công suất tiêu thụ: Công suất tiêu thụ của van cần phải phù hợp với nguồn điện áp của hệ thống điều khiển
