Cơ chế hoạt động van bi điều khiển điện

I. Định nghĩa chung về van bi điều khiển điện

Van bi điều khiển điện là một trong những thiết bị van công nghiệp được điều khiển bằng điện, chúng được sử dụng phổ biến trong các hệ thống đường ống công nghiệp với mục đích chính là điều chỉnh dòng chảy lưu chất bên trong hệ thống một cách hoàn toàn tự động. Đây là sự kết hợp bao gồm một cơ cấu van bi có một quả bi được đục lỗ xuyên tâm bên trong và một động cơ điện được sử dụng để điều khiển vị trí của quả bi bên trong van

Động cơ điện được điều khiển bằng tín hiệu điện từ bộ điều khiển, thường sử dụng các cảm biến để đo lường các thông số như dòng chảy, áp suất, độ ẩm, nhiệt độ và điều chỉnh lưu lượng dòng chảy thông qua việc thay đổi vị trí của quả bi bên trong thân van. Van bi điện được sử dụng rộng rãi trong nhiều ứng dụng công nghiệp để kiểm soát dòng chảy của lưu chất lỏng hoặc khí

II. Cơ chế hoạt động van bi điều khiển điện

Van bi điều khiển điện là loại van được điều khiển hoàn toàn tự động nhờ vào các nguồn điện thông dụng từ 24V - 380V, thường sử dụng để điều khiển dòng chảy của chất lỏng, khí hoặc hơi trong hệ thống đường ống. Và chúng có cơ chế hoạt động khá đơn giản như sau

Van bi điện có thiết kế gồm hai phần chính đó là phần cơ cấu van bi và một động cơ điện. Cơ cấu van bi là phần thân van với một bán kính bên trong trống rỗng có chứa một viên bi. Khi van đóng, quả bi sẽ ngăn chặn dòng chất lỏng hoặc khí đi qua, ngược loạn khi van mở, quả bi sẽ xoay một góc 90º để cho phép chất lỏng hoặc khí chảy qua

Động cơ điện sẽ làm nhiệm vụ điều khiển cơ cấu van bi, thông qua các bộ phận như piston, trục van và hệ thống bánh răng. Khi động cơ điện được cấp nguồn điện tương ứng, nó sẽ tạo ra một lực momen xoắn để di chuyển cơ cấu van bi và thay đổi vị trí của quả bi bên trong thân van

Việc điều khiển động cơ điện của van bi sẽ được thực hiện bằng các tín hiệu điện từ một bộ điều khiển. Bộ điều khiển này sẽ nhận các tín hiệu điện từ các thiết bị cảm biến để đo lường thông số như áp suất, dòng chảy, nhiệt độ, độ ẩm và các thông số khác. Sau đó, bộ điều khiển sẽ so sánh các giá trị này với các giá trị được thiết lập trước đó và điều khiển động cơ điện của van bi để điều chỉnh dòng chảy của chất lỏng hoặc khí một cách chính xác nhất

Vì vậy, cơ chế hoạt động của van bi điều khiển điện là sự kết hợp giữa cơ cấu van bi và động cơ điện, được điều khiển bằng tín hiệu điện từ bộ điều khiển để để chỉnh dòng chảy của chất lỏng hoặc khí trong hệ thống đường ống

III. Các dòng van bi điện phổ biến trên thị trường hiện nay

1. Van bi 3 ngã điều khiển điện

Van bi điều khiển điện ba ngã là dòng van được sử dụng để điều khiển hoặc chuyển hướng của dòng chẩy trong các hệ thống có ba đường ống kết nối tại một điểm. Sở dĩ có tên gọi "ba ngã" là bởi vì chúng được thiết kế 3 đường ống vào và ra, được kết nối thành một hình 3 cánh. Loại van này được sử dụng phổ biến trong các hệ thống cấp nước, hệ thống điều hòa không khí, xử lý chất thải công nghiệp,... với mục đích là kiểm soát dòng chảy lưu chất theo nhiều hướng khác nhau

2. Van bi inox vi sinh điều khiển điện

Van bi inox vi sinh điều khiển điện là dòng van được thiết kế để đáp ứng các yêu cầu nghiêm ngặt về vệ sinh trong các ứng dụng y tế và thực phẩm. Với độ bóng và độ cứng cao, chúng được sử dụng chủ yếu trong các hệ thống sản xuất thực phẩm, nhà máy chế biến dược phẩm, hệ thống xử lý nước và các ứng dụng y tế

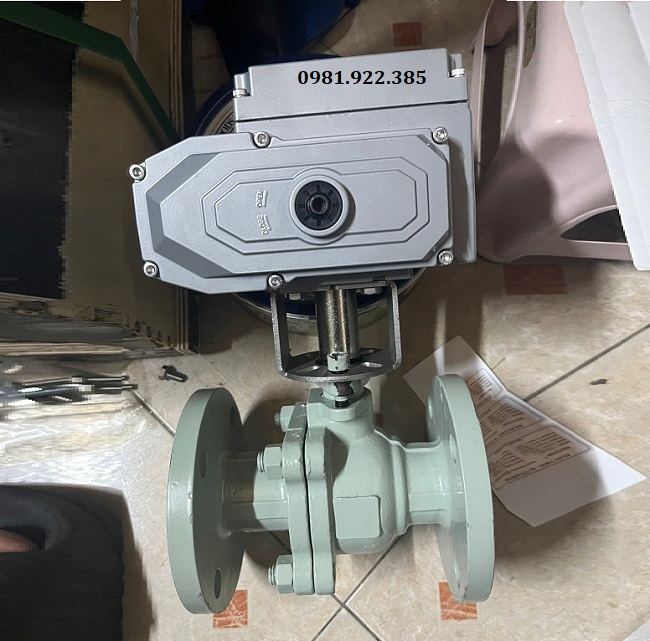

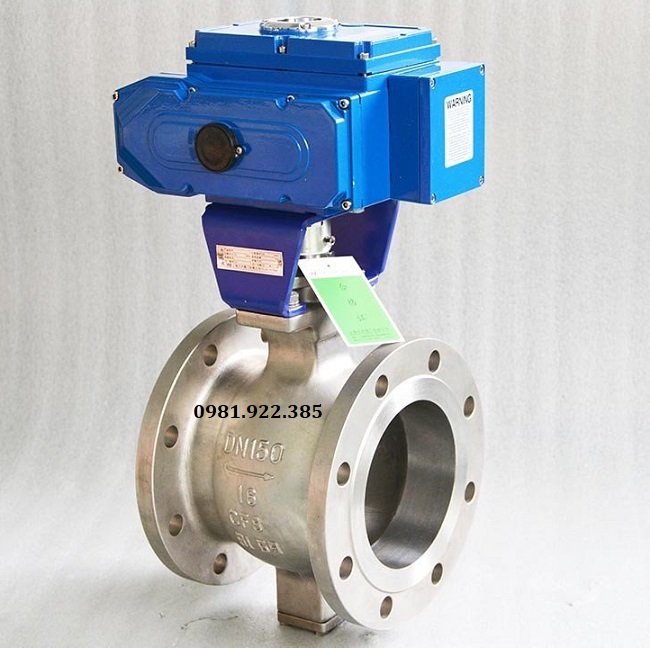

3. Van bi mặt bích điều khiển điện

Van bi mặt bích điều khiển điện là dòng van được thiết kế mặt bích để kết nối với các bộ phận khác của hệ thống một cách chắc chắn và đảm bảo an toàn khi vận hành trong những hệ thống có áp lực làm việc lớn. Chúng được thiết kế với các kích thước và áp lực khác nhau để phù hợp với nhiều mục đích sử dụng khác nhau

Mong rằng qua bài viết trên, các bạn có thể hiểu rõ hơn về dòng van bi điều khiển điện này với những thông tin mà chúng tôi vừa đưa ra. Nếu còn bất kỳ thắc mắc gì về sản phẩm cần được giải đáp, hãy liên hệ ngay với chúng tôi qua Hotline: 0981.922.385 để được hỗ trợ và tư vấn tận tình nhất.
