Phân loại van bướm

I. Khái niệm cơ bản về van bướm

Van bướm là một phần không thể thiếu trong hệ thống cơ điện và xử lý chất lỏng trong nhiều ngành công nghiệp khác nhau. Van bướm là một loại thiết bị điều khiển dòng chất lỏng hoặc khí bằng cách mở hoặc đóng cánh bướm (đĩa van) xoay trong ống dẫn hoặc ống cấp. Chúng có thể điều chỉnh lưu lượng chất lỏng hoặc khí thông qua hệ thống, cho phép kiểm soát hiệu suất và áp suất trong các quy trình công nghiệp và hệ thống cấp nước.

Van bướm thường được thiết kế với một vật liệu đĩa van nhẹ và đa dạng, chẳng hạn như gang, thép không gỉ hoặc nhựa, để phù hợp với các yêu cầu cụ thể của ứng dụng. Điều này cho phép chúng hoạt động ổn định trong nhiều môi trường khác nhau, từ hóa chất đến nước sạch.

Van bướm đóng vai trò quan trọng trong việc điều chỉnh dòng chất lỏng hoặc khí trong quy trình sản xuất và xử lý. Sự đơn giản trong thiết kế cùng với khả năng hoạt động hiệu quả khiến cho van bướm trở thành một phần quan trọng của hệ thống tự động hóa và kiểm soát quy trình công nghiệp.

II. Phân loại van bướm theo chất liệu chế tạo

1. Van bướm nhựa

• Van bướm nhựa được chế tạo từ nhựa thường là một lựa chọn phổ biến trong các ứng dụng đòi hỏi khả năng chống ăn mòn và ức chế hóa chất. Nhựa PVC và PP là hai loại nhựa thường được sử dụng để sản xuất van bướm nhựa. Van có đặc tính nhẹ, dễ lắp đặt và khả năng chống ăn mòn tốt, giúp chúng hoạt động hiệu quả trong các môi trường ăn mòn, như hệ thống xử lý hóa chất và nước thải.

2. Van bướm inox

• Van bướm inox, hay còn gọi là van bướm thép không gỉ, thường được sử dụng trong các ứng dụng đòi hỏi khả năng chịu áp suất và nhiệt độ cao. Vởi khả năng chống ăn mòn tốt, van bướm inox có thể hoạt động trong môi trường ẩm ướt hoặc chất lỏng có tính ăn mòn. Chúng thích hợp cho các ngành công nghiệp thực phẩm, hóa chất và dầu khí.

3. Van bướm gang

• Van bướm gang thường được lựa chọn cho các ứng dụng cần độ bền cao và khả năng chịu áp suất lớn. Với cấu trúc chắc chắn, chúng có thể hoạt động tốt trong môi trường khắc nghiệt như hệ thống cấp nước và xử lý nước thải. Van bướm gang thường có tuổi thọ lâu dài và lựa chọn ổn định cho các ứng dụng công nghiệp đòi hỏi tính ổn định và độ tin cậy.

III. Phân loại van bướm theo kiểu kết nối

1. van bướm kết nối mặt bích

• Loại van này có kết cấu mặt bích tại cả hai đầi của cánh bướm. Điều này cho phép van được gắn vào đường ống bằng cách kết nối với mặt bích trên các thiết bị khác như ống, bồn chứa hoặc bộ phận khác trong hệ thống. Van bướm mặt bích thường được sử dụng trong các ứng dụng đòi hỏi sự ổn định và độ kín đáo cao, chẳng hạn như trong hệ thống cấp nước và xử lý hóa chất.

2. Van bướm kết nối wafer

• Van bướm wafer được thiết kế mỏng và nhẹ hơn so với loại mặt bích. Chúng có hai mặt phẳng mỏng ở hai đầu để gắn giữa các bộ phận ống mà khoogn cần sử dụng mặt bích. Loại kết nối này thường được sử dụng để tiết kiệm không gian và trọng lượng trong các ứng dụng yêu cầu thiết kế nhẹ và linh hoạt. Van bướm wafer thường được sử dụng trong hệ thống làm mát, hệ thống HVAC, và các ứng dụng công nghiệp khác.

3. Van bướm kết nối lug

• Van bướm lug có kết cấu các tai lug (tai bích) ở cả hai bên của thân van. Những tai lug này cho phép van được gắn vào hệ thống bằng cách sử dụng bulong và bản lề, tạo sự ổn định trong khi vấn giữ được linh hoạt trogn việc lắp đặt và tháo gỡ. Van bưỡm lug thường được ưa chuộng trong các ứng dụng yêu cầu việc bảo trì dễ dàng và thay thế nhanh chóng.

IV. Phân loại van bướm theo dạng điều khiển

1. Van bướm tay gạt

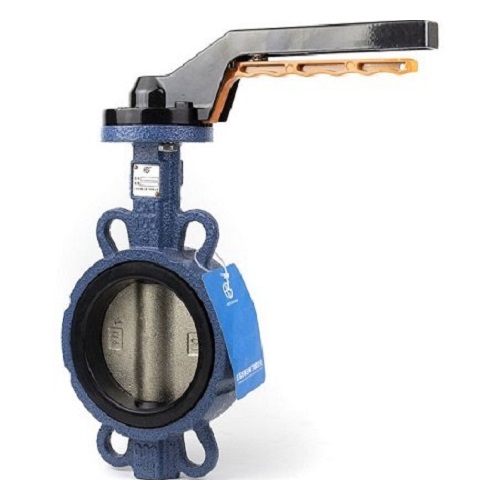

• Loại van này được điều khiển bằng cách sử dụng một tay gạt hoặc tay cầm để xoay cánh bướm từ vị trí mớ đến vị trí đóng và ngược lại. Sự điều khiển thủ công bằng tay giúp đơn giản hóa quá trình kiểm soát dòng chất lỏng hoặc khí trong hê thống. Van bướm tay gạt thường được sử dụng trong các ứng dụng như hệ thống cấp nước, hệ thống xử lý nước thải và trong các ứng dụng công nghiệp khác đòi hỏi sự điều chỉnh đơn giản.

2. Van bướm tay quay

• Loại van này được điều khiển bằng cách sử dụng một tay quay được gắn vào trục của cánh bướm. Sự xoay của tay quay này dẫn đến việc mở và đóng cánh bướm. Van bướm tay quay thường được sử dụng trong các hệ thống công nghiệp và ứng dụng đòi hỏi kiểm soát chính xác và linh hoạt hơn so với van bướm tay gạt. Chúng có thể được tích hợp với hệ thống tự động hóa để kiểm soát từ xa và tự động theo yêu cầu.

3. Van bướm điều khiển điện

• Loại van bướm này sử dụng cơ chế điều khiển điện tử hoặc motor để mở và đóng cánh bướm. Điều này cho phép kiếm aoast dòng chất lỏng hoặc khí trong hệ thống một cách tự động hoặc từ xa thông qua điều khiển điện tử. Van bướm điều khiển điện thường được sử dụng trong các hệ thống tự động hóa, nơi cần độ chính xác cao và khả năng điều khiển từ xa.

4. Van bướm điều khiển khí nén

• Loại van bướm này sử dụng động cơ khí nén để điều khiển hoạt động của cánh van. Khi áp suất khí nén được áp dụng hoặc giảm, cánh van sẽ mở hoặc đóng tương ứng. Van bướm điều khiển khí nén thường được sử dụng trong các ứng dụng công nghiệp yêu cầu hoạt động nhanh chóng và chính xác, cũng như trong môi trường nguy hiểm nơi cần kiểm soát từ xa.

V. Kết luận

Phân loại van bướm là một phần quan trọng trong ngành công nghiệp và xử lý chất lỏng, giúp hiểu rõ các đặc điểm và tính năng cơ bản của từng loại van bướm. Dựa trên các tiêu chí khác nhau như chất liệu chế tạo, kiểu kết nối và cơ chế điều khiển, chúng ta có thể có cái nhìn tổng quan về sự đa dạng và linh hoạt của van bướm trong ứng dụng khác nhau.

Sự hiểu biết về các loại van bướm và cách chúng hoạt động là quan trọng để đảm bảo hiệu suất và tích hợp thành công vào các hệ thống công nghiệp và xử lý khác nhau. Việc lựa chọn đúng loại van bướm có thể cải thiện hiệu suất và độ tin cậy của hệ thống và đồng thời giúp tiết kiệm chi phí và tối ưu hóa quá trình công việc.
