Tìm hiểu về van bướm điều khiển khí nén

I. Định nghĩa và vai trò của van bướm điều khiển khí nén

Van bướm điều khiển khí nén là một thiết bị quan trọng trong việc điều khiển và cung cấp lưu chất trong các hệ thống đường ống công nghiệp. Được thiết kế dựa trên nguyên lý hoạt động của van bướm thông thường, van bướm khí nén được sử dụng để điều chỉnh lưu lượng dòng chảy thông qua đường ống một cách hoàn toàn tự động nhờ vào bộ truyền động khí nén được gắn trên thân van.

Khi van mở hoàn toàn, lưu lượng dòng chảy được tăng lên tối đa, trong khi van đóng hoàn toàn, lưu lượng dòng chảy được ngăn chặn. Điều này cho phép người vận hành có thể điều chỉnh và kiểm soát dòng chảy theo nhu cầu sản xuất hoặc yêu cầu của hệ thống. Van bướm khí nén thường được sử dụng trong các ngành công nghiệp như ô tô, điện tử, xử lý nước và quy trình sản xuất, nơi mà việc kiểm soát chính xác lưu lượng dòng chảy là vô cùng quan trọng để đảm bảo hiệu suất và an toàn của hệ thống.

II. Thông số kỹ thuật và nguyên lý hoạt động van bướm điều khiển khí nén

1. Thông số kỹ thuật van bướm điều khiển khí nén

• Kích thước cơ bản: DN50 - DN1500
• Kiểu kết nối: Mặt bích, lug, wafer, kẹp clamp
• Nhiệt độ tối đa: Max 300ºC
• Cơ chế vận hành: Tác động đơn - Tác động kép
• Môi trường sử dụng: Nước, xăng, dầu, hóa chất, xi măng
• Áp suất khí nén: 3Bar - 8Bar
• Chất liệu sản xuất: Gang, thép, nhựa, inox
• Chất liệu bộ truyền động: Hợp kim nhôm
• Áp lực hoạt động: PN10 - PN25
• Xuất xứ: Hàn Quốc, Đài Loan, Trung Quốc, Nhật Bản
• Chế độ bảo hành: 12 tháng

2. Nguyên lý hoạt động van bướm điều khiển khí nén

Van bướm khí nén thường có cấu trúc gồm một đĩa van hình tròn dạng dẹt được gắn vào trục van ở giữa  đường ống. Khi van đóng, đĩa văn nằm ngang và chặn dòng chảy, ngăn chặn sự thông qua của nó. Khi van mở, đĩa van xoay theo trục, tạo ra một lỗ thông qua cho lưu chất đi qua một cách dễ dàng.

Hoạt động đóng mở của van được thực hiện thông qua một bộ truyền động khí nén. Bằng cách thay đổi mức đở mở và đóng của van, người vận hành có thể điều chỉnh lưu lượng dòng chảy trong hệ thống. Điều này cho phép việc điều khiển chính xác lưu lượng dòng chảy theo yêu cầu của quá trình hoặc hệ thống. Khi van được điều chỉnh mở hoặc đóng dần, lưu lượng sẽ tăng hoặc giảm tương ứng, cung cấp khả năng điều khiển linh hoạt và hiệu quả cho quá trình công nghiệp.

III. Ưu điểm và nhược điểm van bướm điều khiển khí nén

1. Ưu điểm van bướm điều khiển khí nén

• Van thường được thiết kế có kích thước nhỏ gọn hơn so với các dòng van khác có cùng kích cỡ như van bi điều khiển khí nén, van cổng khí nén hay van cầu khí nén, giúp tiết kiệm không gian trong hệ thống.
• Van bướm có khả năng đóng/mở nhanh chóng, giúp điều chỉnh lưu lượng dòng chảy một cách hiệu quả và linh hoạt.
• So với các dòng van khác, van bướm khí nén có giá thành thấp, là một giải pháp kinh tế cho các hệ thống cần điều khiển khí nén.
• Với cấu trúc đơn giản, thuận tiện cho việc lắp đặt và tháo gỡ. Bên cạnh đó cũng giúp cho việc bảo trì và vận hành trở nên đơn giản, tiết kiệm thời gian và công sức.
• Sản xuất từ những vật liệu chất lượng và thiết kế chắc chắn, chúng có khả năng chịu được áp lực cao và tuổi thọ sử dụng lâu dàu, giảm thiểu sự cố và hỏng hóc.

2. Nhược điểm van bướm điều khiển khí nén

• Van thường không thích hợp cho các ứng dụng với áp suất cao vì có thể gặp khó khăn trong việc đảm bảo độ kín và chịu được áp lực.
• Van có giới hạn nhiệt độ hoạt động, trong môi trường có nhiệt độ cao, vật liệu van có thể bị ảnh hưởng và làm giảm hiệu suất hoạt động.

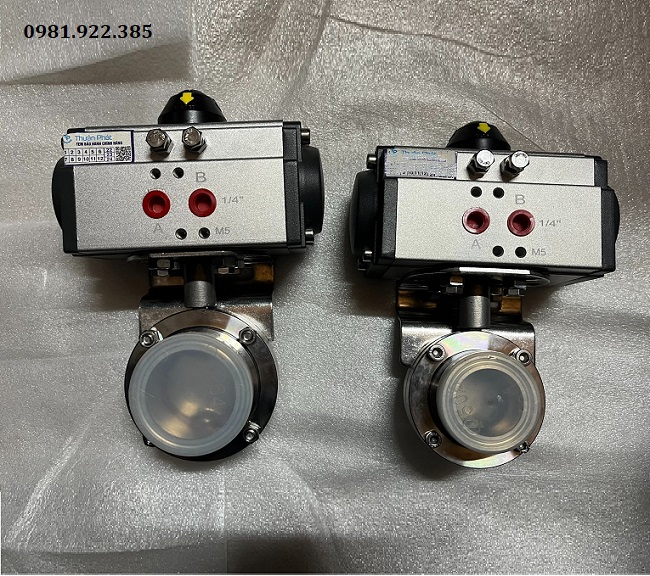

IV. Hình ảnh, catalogue van bướm điều khiển khí nén

Các dòng van bướm điều khiển khí nén phổ biến hiện nay

• Van bướm silo điều khiển khí nén

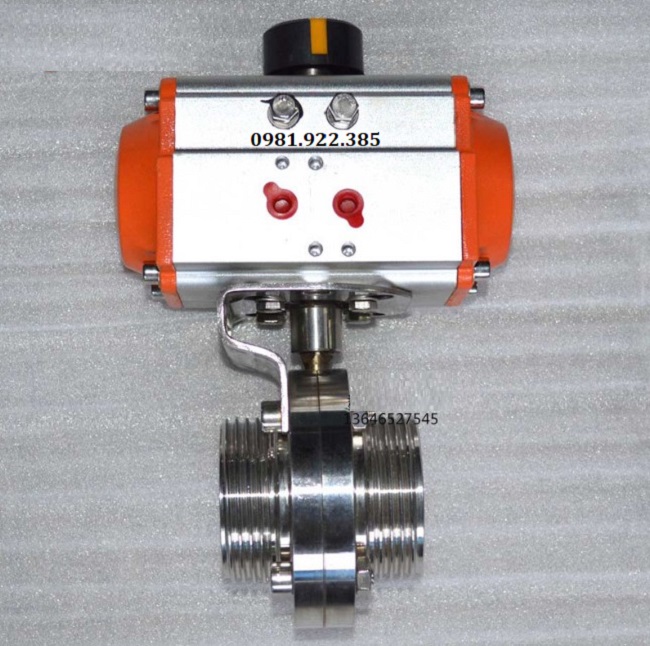

• Van bướm inox điều khiển khí nén
• Van bướm wafer điều khiển khí nén

V. Lưu ý khi lựa chọn và cài đặt van bướm điều khiển khí nén

1. Tiêu chí lựa chọn van bướm điều khiển khí nén

• Yêu cầu ứng dụng: Xác định rõ mục đích và yêu cầu của hệ thống, bao gồm lưu lượng, áp suất, nhiệt độ và lưu chất sử dụng
• Kích thước và lưu lượng: Xác định kích thước ống và lưu lượng cần thiết để chọn sản phẩm phù hợp.
• Vật liệu: Lựa chọn vật liệu chất lượng cao và chịu được áp lực, chất ăn mòn và nhiệt độ phù hợp với môi trường làm việc.
• Độ bền và tuổi thọ: Đánh giá khả năng chịu được áp lực, va đập và tình trạng môi trường làm việc để đảm bảo van bướm có độ bền và tuổi thọ.

2. Các yếu tố cần xem xét khi cài đặt van bướm

• Vị trí và hướng lắp đặt: Xác định đúng vị trí lắp đặt van trong hệ thống và đảm bảo hướng dòng chảy chính xác.
• Đường ống và kết nối: Đảm bảo kích thước và loại đường ống phù hợp với van bướm, cùng với phương pháp kết nối chính xác để đảm bảo kín nối.

3. Cách bảo dưỡng và vận hành đúng cách

• Kiểm tra định kỳ: Thực hiện kiểm tra định kỳ về hiệu suất, kín nối và các thành phần của van, xử lý sự cố hoặc hỏng hóc ngay khi phát hiện.
• Bôi trơn và làm sạch: Bôi trơn các bộ phận chuyển động và làm sạch van thường xuyên để đảm bảo hoạt động trơn tru và tránh gỉ sét.
• Điều chỉnh và kiểm tra lại: Điều chỉnh van sao cho đạt được lưu lượng và áp suất mong muốn và kiểm tra lại sau khi lắp đặt hoặc bảo dưỡng.

Bằng cách tuân thủ quy trình bảo dưỡng và vận hành đúng cách, van bướm điều khiển khí nén sẽ hoạt động hiệu quả và bền bỉ trong hệ thống đường ống công nghiệp.
