Van bi điều khiển khí nén nối ren

I. Tìm hiểu van bi điều khiển khí nén nối ren là gì?

Van bi điều khiển khí nén nối ren là dòng van bi điều khiển khí nén được kết nối với các hệ thống đường ống thep dạng lắp ren, phù hợp với các đường ống có kích thước nhỏ từ DN15 - DN50. Van được làm bằng các chất liệu phổ biến như gang, thép, inox cho độ bền cao, cùng khả năng chống ăn mòn tốt

Van hoạt động đóng mở bằng bộ điều khiển khí nén cho độ an toàn tuyệt đối với hầu hết các môi trường hoạt động. Có thời gian đóng mở rất nhanh chỉ từ 1 - 2s, nhanh hơn rất nhiều so với các dòng van bi điều khiển điện

Van bi điều khiển khí nén nối ren có thiết kế đơn giản và dễ dàng sử dụng, mỗi dòng van sẽ phù hợp làm việc với những môi trường khác nhau như nước, khí, hơi, dung dịch, hóa chất. Các dòng van bi khí nén nối ren được thiết kế chắc chắn với độ kín rất cao

Van bi ren điều khiển khí nén được phân phối được quyền tại Thuận Phát với sản phẩm nhập khẩu chính hãng, hàng chất lượng cao, chính sách bảo hành tốt nhất. Các bạn có thể liên hệ trực tiếp tới Hotline: 0981.922.385 để được tư vấn và hỗ trợ thêm về sản phẩm

II. Thông số kỹ thuật van bi điều khiển khí nén nối ren

*Thông số kỹ thuật chung

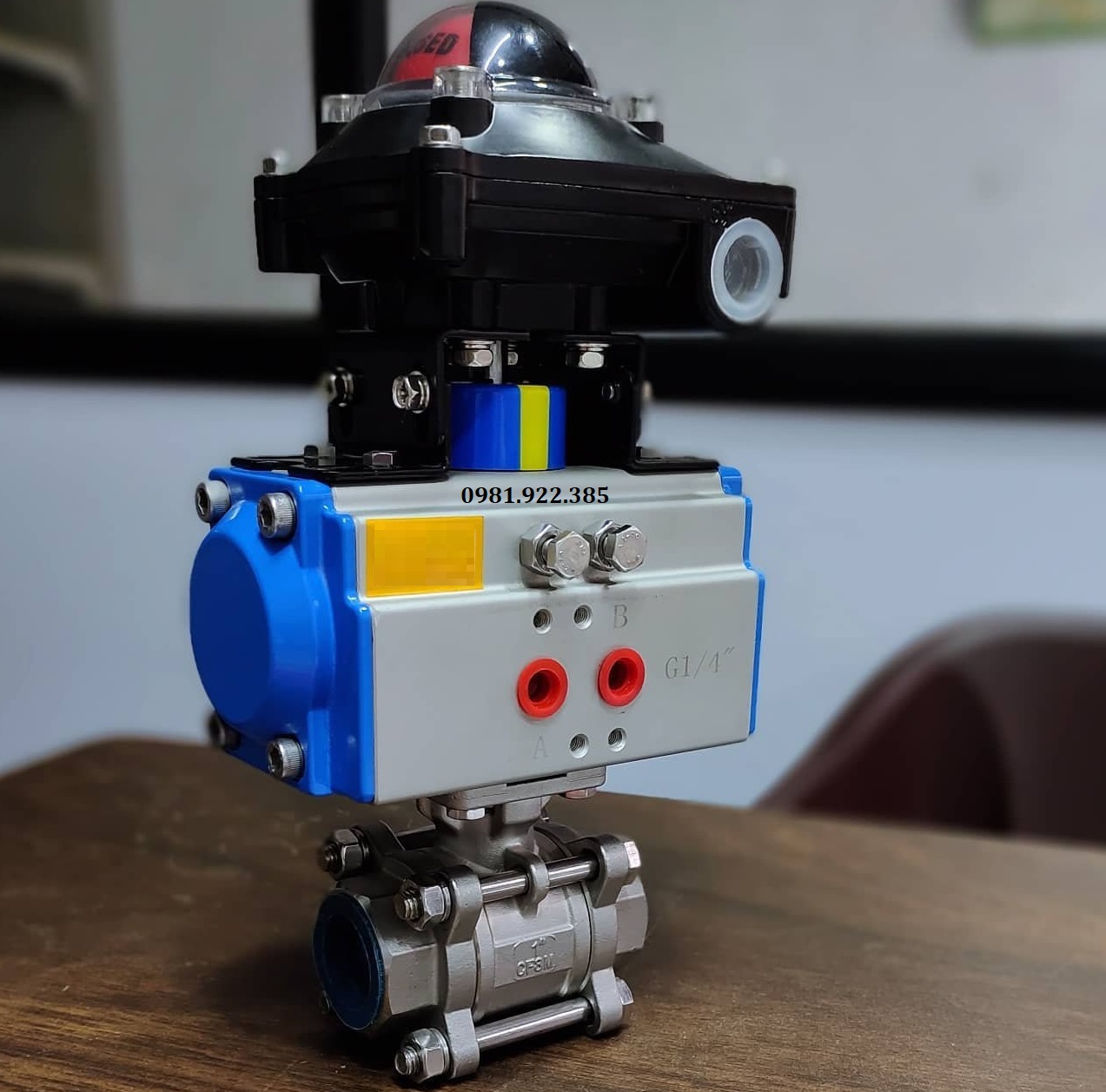

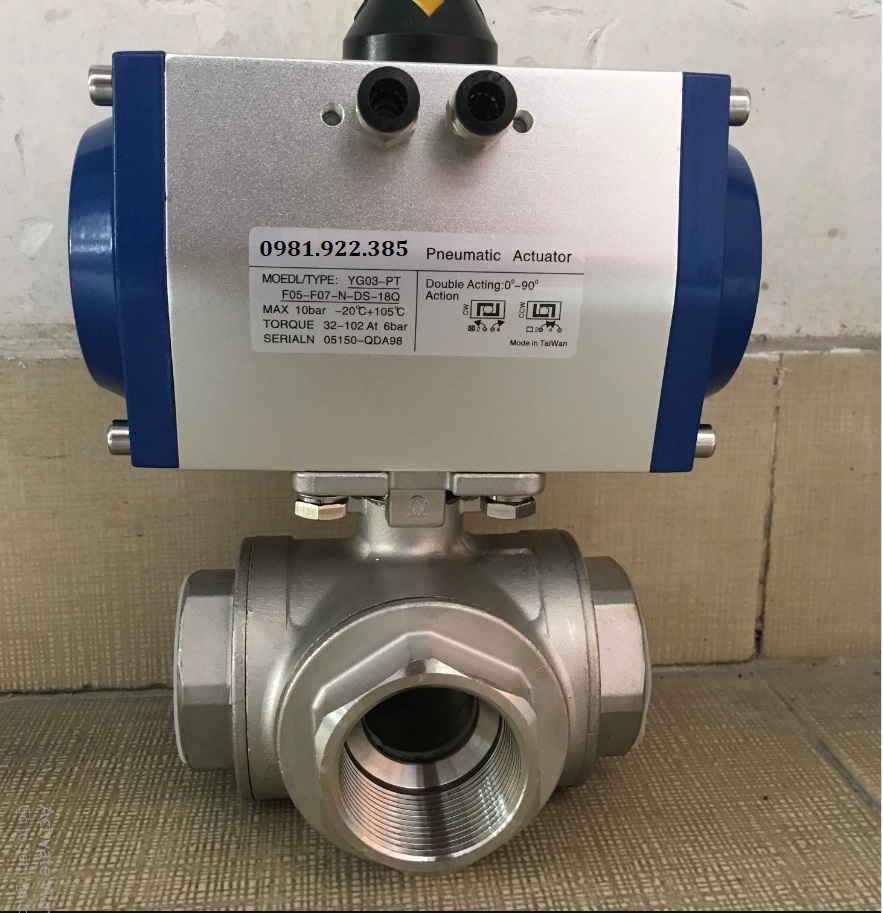

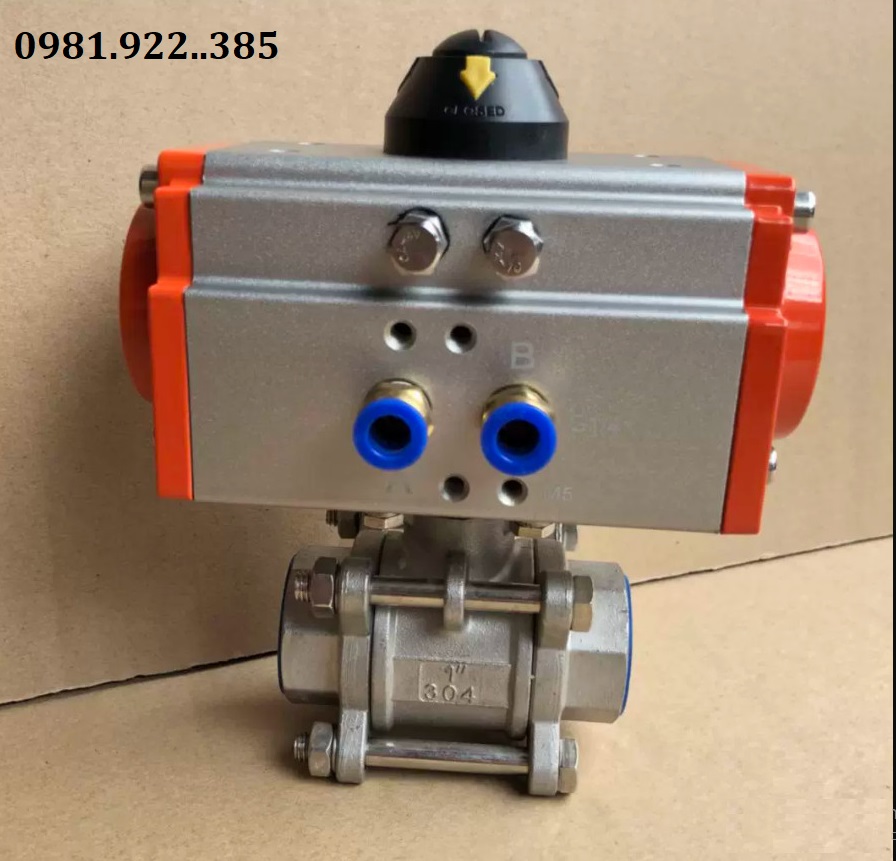

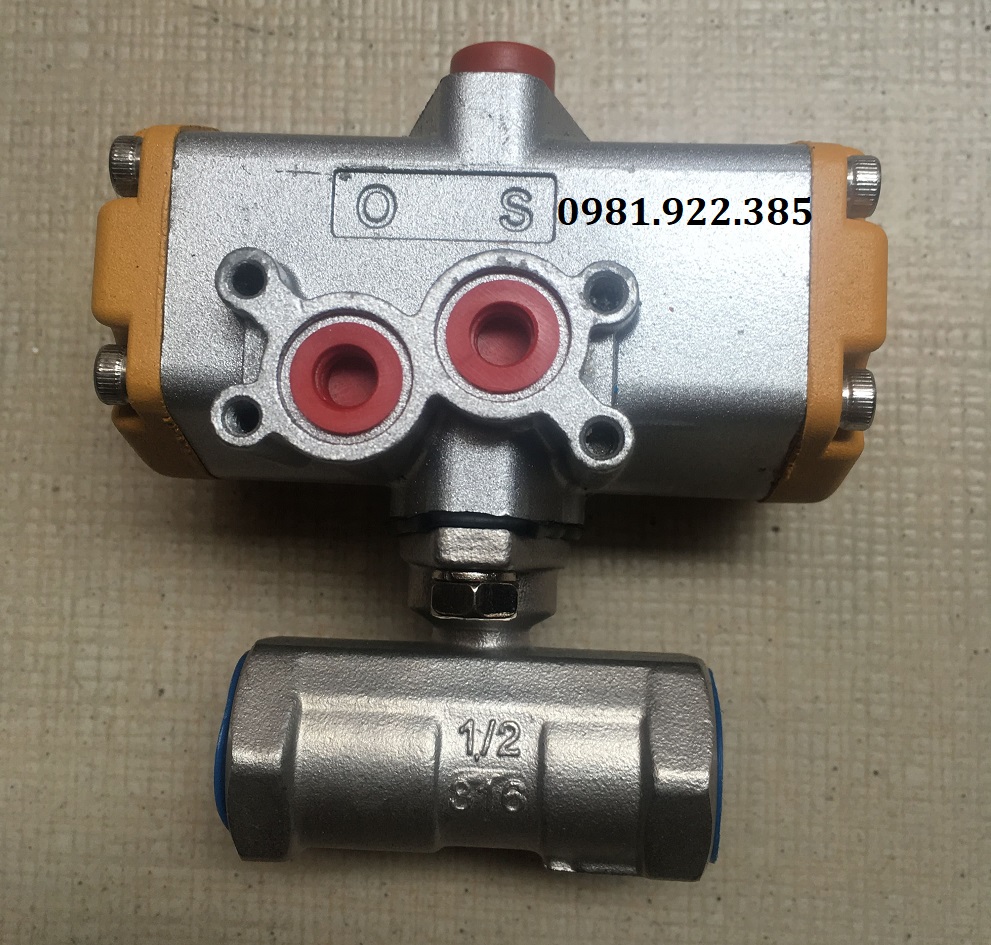

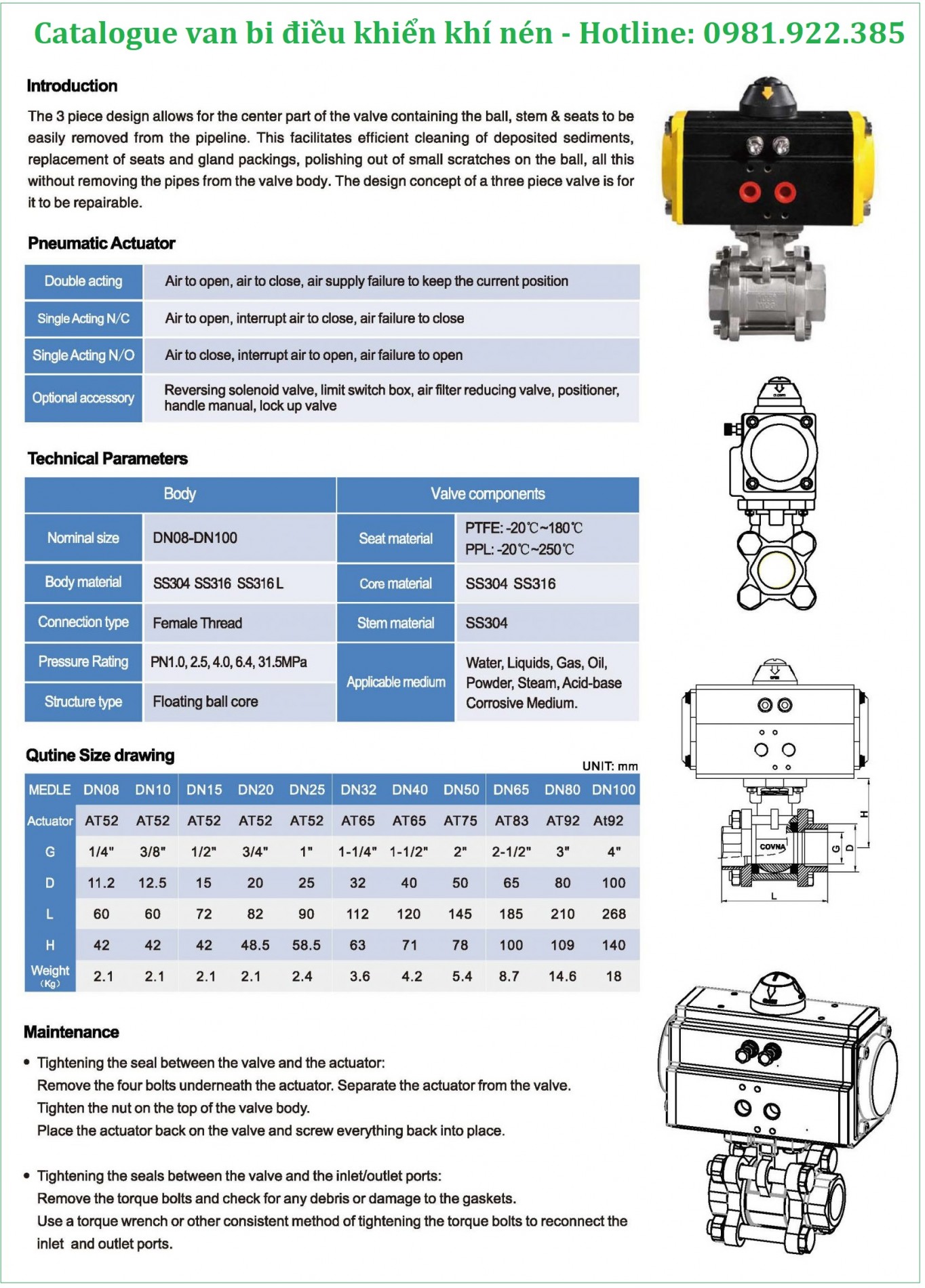

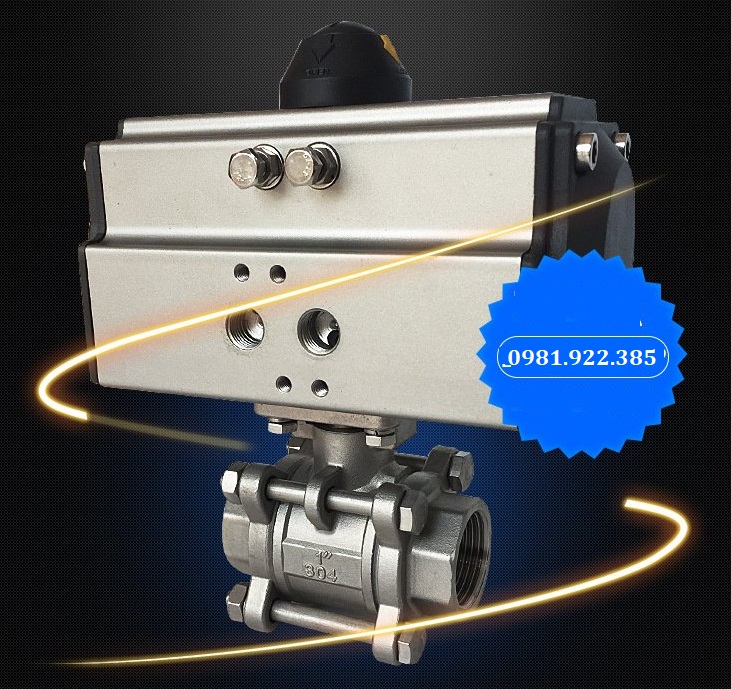

III. Hình ảnh, catalogue van bi điều khiển khí nén nối ren

Tìm hiểu thêm một số dòng van bi điều khiển khí nén khác

• Van bi gang điều khiển khí nén
• Van bi điều khiển khí nén tác động đơn

IV. Cấu tạo và nguyên lý hoạt động van bi điều khiển khí nén nối ren

1. Cấu tạo van bi điều khiển khí nén nối ren

Van được cấu tạo từ 2 bộ phận chính bao gồm: Phần van bi và bộ điều khiển khí nén

a. Phần van bi

Được làm bằng các chất liệu có độ bền cơ học cao như gang, thép, inox với thiết kế gioăng làm kín PTFE có thể chịu được áp lực lên đến 25Bar.

- Thân van được kết nối với đường ống theo dạng lắp ren giúp việc lắp đặt trở nên dễ dàng, tiết kiệm được thời gian và chi phí lắp đặt. Phù hợp lắp đặt cho những hệ thống có kích thước từ DN15 - DN50

- Gioăng làm kín được làm từ chất liệu PTFE có thể hoạt động tốt trong môi trường hóa chất, hệ thống có nhiệt độ cao. Đặc biệt là chống bám dính và không gây hại đến sức khỏe con người

b. Bộ điều khiển khí nén

Bộ điều khiển khí nén được làm từ hợp kim nhôm cao cấp, gồm có 2 dạng tác động chính bao gồm: Tác động đơn và tác động kép cùng có chung một mục đích sử dụng đó là dùng để hỗ trợ đóng mở van một cách hoàn toàn tự động. Bộ khí nén có cấu tạo chung bao gồm các bộ phận: Piston, bánh răng, trục truyền động và lò xo (chỉ có ở dòng tác động đơn)

2. Nguyên lý hoạt động van bi điều khiển khí nén nối ren

Van hoạt động nhờ vào hệ thống truyền động khí nén, khi cấp khí nén vào bộ điều khiển, dưới áp lực của khí nén sẽ làm Piston dịch chuyển thông qua hệ thống bánh răng cung cấp lực momen xoắn giúp trục van xoay tác động lên van bi xoay theo một góc 90 độ, tương đương với trạng thái đóng/mở của van.

Hệ thống khí nén sẽ cấp khí nén cho bộ truyền động, thường thì các bộ điều khiển sẽ được lắp thêm một van điện từ khí nén có nhiệm vụ làm công tác cấp và ngưng cấp khí nén. Khi khí nén được cấp đến bộ truyền động sẽ làm trục chính giữa quay một góc đúng hành trình 90 độ

V. Ưu điểm và hạn chế van bi điều khiển khí nén nối ren

1. Ưu điểm van bi điều khiển khí nén nối ren

• Van được điều khiển đóng mở hoàn toàn tự động nhờ vào hệ thống khí nén vì thế mà có độ an toàn tuyệt đối trong khi sử dụng (không xảy ra hiện tượng cháy nổ làm ảnh hưởng đến toàn bộ hệ thống)
• Chịu được nhiệt độ cao lên đến 250 độ C và có thể hoạt động tốt trong hệ thống có áp lực lên đến 25Bar
• Dễ dàng lắp đặt và vận hành, thiết kế nhỏ gọn, có thể kết nối vào các vị trí có không gian chật hẹp
• Có nhiều mẫu mã và kích thước cho khách hàng lựa chọn, tùy vào nhu cầu và mục đích sử dụng của từng hệ thống
• Lưu lượng dòng chảy môi chất đi qua van không bị ảnh hưởng, có độ bền cơ học cao và chống bám bụi tốt nên có thể sử dụng trong nhiều môi trường làm việc khác nhau
• Có thời gian đóng mở nhanh hơn nhiều so với dòng van bi điều khiển bằng điện
• Với thân van bi được chế tạo từ nhiều chất liệu khác nhau, vì thế mà van có thể hoạt động tốt trong những môi trường dù là khắc nghiệt nhất

2. Hạn chế van bi điều khiển khí nén nối ren

• Van có giá thành cao hơn so với các dòng van có cùng kích thước và mục đích sử dụng
• Không phù hợp lắp đặt cho các đường ống có kích thước từ DN50 trở lên
• Khả năng làm việc trong đường ống có sự hủy bỏ, vì trong quá trình vận hành của van thường có khả năng xuất hiện các tạp chất

VI. Ứng dụng van bi điều khiển khí nén nối ren

Với sự phát triển mạnh mẽ của các nền công nhiệp hiện nay. Thì việc đưa các dòng van vận hành tự động vào ứng dụng vào trong các hệ thống tự động hóa là vô cùng phổ biến. Và điển hình là dòng van bi điều khiển khí nén nối ren, với nhiều ưu điểm nổi bật vì thế mà nó được sử dụng nhiều trong hệ thống đường ống dẫn lưu chất trong dân sinh, các nhà máy, khu công nghiệp. Cụ thể đó là:

• Hệ thống vận hành tự động trong các nhà máy chế biến thực phẩm, sản xuất đồ uống
• Ứng dụng trong đường ống dẫn nước ở các khu dân cư, khu chung cư, khu công nghiệp sản xuất, nhà máy
• Lắp đặt trong nhà máy xử lý nước thải, cung cấp nước sinh hoạt, nhà máy thủy điện, nhiệt điện
• Hệ thống ống dẫn khí gas của xí nghiệp, các hệ thống vận hành phức tạp, số lượng van lớn và đòi hỏi sự nhanh chóng và chính xác
• Ngoài ra van còn được dùng để phận chia hướng đi dòng chảy trong các ngành nghề, lĩnh vực liên quan đến pha trộn. Bởi vì thân van được thiết kế nhiều dạng như 2 ngã, 3 ngã dạng chữ L, 3 ngã dạng chữ T,...

VII. Bảng giá và báo giá van bi điều khiển khí nén nối ren

Hiện nay Thuận Phát là đơn vị phân phối độc quyền dòng van bi điều khiển khí nén nối ren được nhập khẩu trực tiếp từ Hàn Quốc, Đài Loan, Nhật Bản, Châu Âu. Cam kết hàng chính hãng, chất lượng cao. Chế độ bảo hành 12 tháng theo hình thức 1 đổi 1 nếu có lỗi do nhà sản xuất.

Ngoài van bi điều khiển khí nén nối ren chúng tôi còn cung cấp các dòng một chiều nối ren, van cổng nối ren, van lọc y nối ren, rọ bơm nối ren. Cam kết hàng chính hãng, đầy đủ giấy tờ CO-CQ, hỗ trợ lắp đặt và giao hàng trên toàn quốc

Quý khách hàng vui lòng liên hệ trực tiếp với chúng tôi qua Hotline/Zalo: 0981.922.385 để được hỗ trợ tư vấn và báo giá chi tiết về từng dòng sản phẩm.
