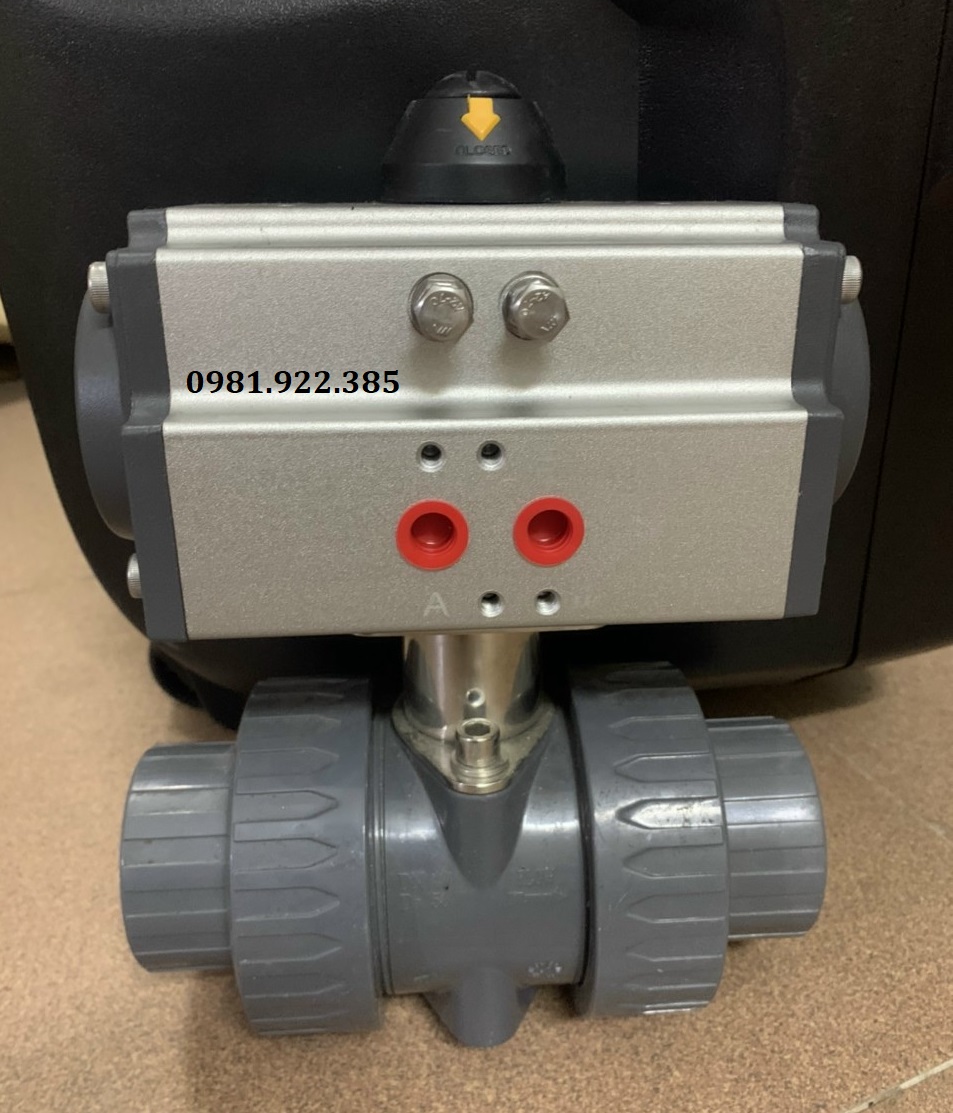

Van bi nhựa điều khiển khí nén

I. Tìm hiểu van bi nhựa điều khiển khí nén là gì?

Van bi nhựa điều khiển khí nén là dòng van bi điều khiển khí nén được làm từ chất liệu nhựa PVC, UPVC, CPVC có khả năng chống ăn mòn cực kỳ tốt. Sản phẩm được kết nối với bộ truyền động bằng khí nén giúp van có thể đóng/mở và điều tiết dòng chảy của lưu chất một cách hoàn toàn tự động. Van được kết nối với hệ thống đường ống với đa dạng kiểu lắp như nối ren, lắp bích, rắc co

Van được điều khiển đóng/mở hoàn toàn bởi thiết bị xy lanh ON/OFF và đóng mở theo góc phần trăm (dùng để điều tiết lưu lượng dòng chảy) bởi thiết bị xy lanh tuyến tính. Theo thông tin chính xác từ nhà sản xuất, đầu xy lanh có thể hoạt động với chu trình đóng mở lên đến hàng triệu lần. Sản phẩm sử dụng vô cùng an toàn, do được điều khiển bởi khí nén.

Van được sản xuất để dành riêng cho các hệ thống hóa chất, môi trường công nghiệp, thương mại, dầu khí, nước thải và nước công nghiệp. Hiện dòng van bi nhựa điều khiển khí nén đang được chúng tôi nhập khẩu trực tiếp từ các nước có nền công nghiệp phát triển trên thế giới như Đài Loan, Nhật Bản, Hàn Quốc, Trung Quốc, Châu Âu với đa dạng mẫu mã và đầy đủ kích thước từ DN15 - DN200. Cam kết hàng chính hãng, chất lượng cao, đầy đủ giấy tờ CO-CQ. Hỗ trợ lắp đặt và giao hàng trên toàn quốc

II. Thông số kỹ thuật van bi nhựa điều khiển khí nén

*Thông số kỹ thuật chung

III. Cấu tạo van bi nhựa điều khiển khí nén

Van bi nhựa điều khiển khí nén được bởi 2 bộ phận riêng biệt kết nối với nhau tạo một sản phẩm hoàn chỉnh bao gồm: Phần van bi nhựa và bộ điều khiển khí nén. Cùng chúng tôi tìm hiểu chi tiết về từng bộ phận của dòng van này nhé

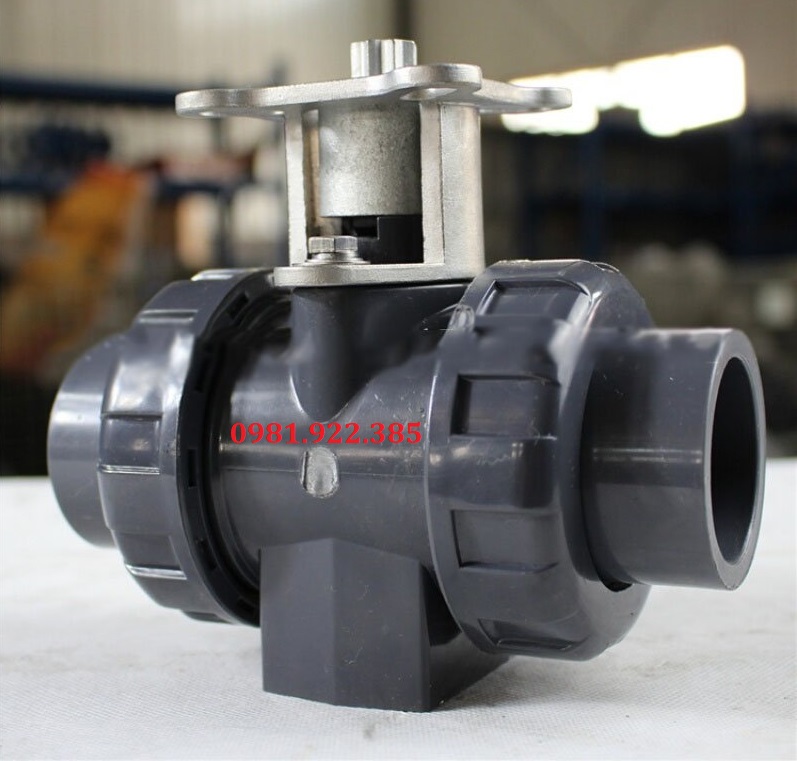

1. Phần van bi nhựa

Được cấu tạo từ các bộ phận chính như: Thân van, trục van, bi van và gioăng làm kín

- Thân van: Đây là bộ phận chính của van giúp liên kết tất cả các bộ phận khác lại với nhau và chịu tác động trực tiếp của môi trường lưu chất và tác động từ môi trường bên ngoài. Thân van được kết nối với hệ thống đường ống theo dạng lắp bích hoặc kiểu rắc co có ren bên trong có thể tháo rời một cách dễ dàng

- Trục van: Là bộ phận trung gian có nhiệm vụ chính là kết nối bi van với bộ điều khiển giúp truyền chuyển động từ bộ truyền động đến bi van để hỗ trợ đóng mở van

- Bi van: Hay còn gọi với tên khác là quả bi, thường được làm từ chất liệu nhựa PVC, UPVC, CPVC hoặc thép không gỉ. Thiết kế giống một quả bóng được đục lỗ xuyên tâm, đặt ở giữa thân van có nhiệm vụ đó là cho phép lưu chất đi qua và điều tiết dòng chảy

- Gioăng làm kín: Thường được làm từ chất liệu cao su, Viton, Teflon, EPDM giúp van hạn chế rò rỉ lưu chất ra bên ngoài. Gioăng làm kín có rất nhiều loại khác nhau được sử dụng trong van bi, mỗi loại đều có chức năng và ứng dụng cụ thể vì chúng có khả năng tương thích hóa học, áp suất và nhiệt độ tùy theo từng mục đích sử dụng khác nhau

2. Bộ điều khiển khí nén (Bộ truyền động bằng khí nén)

Bộ điều khiển khí nén được thiết kế với vỏ bọc bên ngoài được làm từ hợp kim nhôm cao cấp, ngoài ra vỏ bảo vệ còn được phủ một lớp sơn tĩnh điện giúp chống trầy xước và tăng tuổi thọ cho thiết bị. Bên trong có cấu tạo gồm các chi tiết chính như Piston, lò xo, trục truyền động và bánh răng.

Hiện nay trên thị trường có 2 dòng động cơ khí nén chính đó là tác động đơn và tác động kép

- Đối với dạng tác động đơn: Bên trong được thiết kế có lò xo đàn hồi với mục đích chính là khi nguồn khí nén bị ngắt đột ngột hoặc có sự cố xảy ra thì các lò xo sẽ đảm nhận nhiệm vụ đóng van lại. Có thể hiểu đơn giản muốn mở van thì luôn phải cấp khí nén và khi ngừng cấp khí nén thì van sẽ tự động đóng lại nhờ vào lực đàn hồi của lò xo

- Đối với dạng tác động kép: Khác với dạng tác động đơn đó là trong cả 2 quá trình đóng và mở van đều cần phải cấp khí nén để van có thể hoạt động một cách ổn định

Ngoài ra đối với nền công nghiệp hóa, hiện đại hóa hiện nay không chỉ dừng lại ở việc đóng mở hoàn toàn như thông thường và để tiện cho mục đích điều tiết dòng chảy người ta thường lắp thêm bộ điều khiển khí nén tuyến tính. Nó cho phép van đóng mở ở các góc độ khác nhau và điều khiển bằng tín hiệu 4 - 20mA

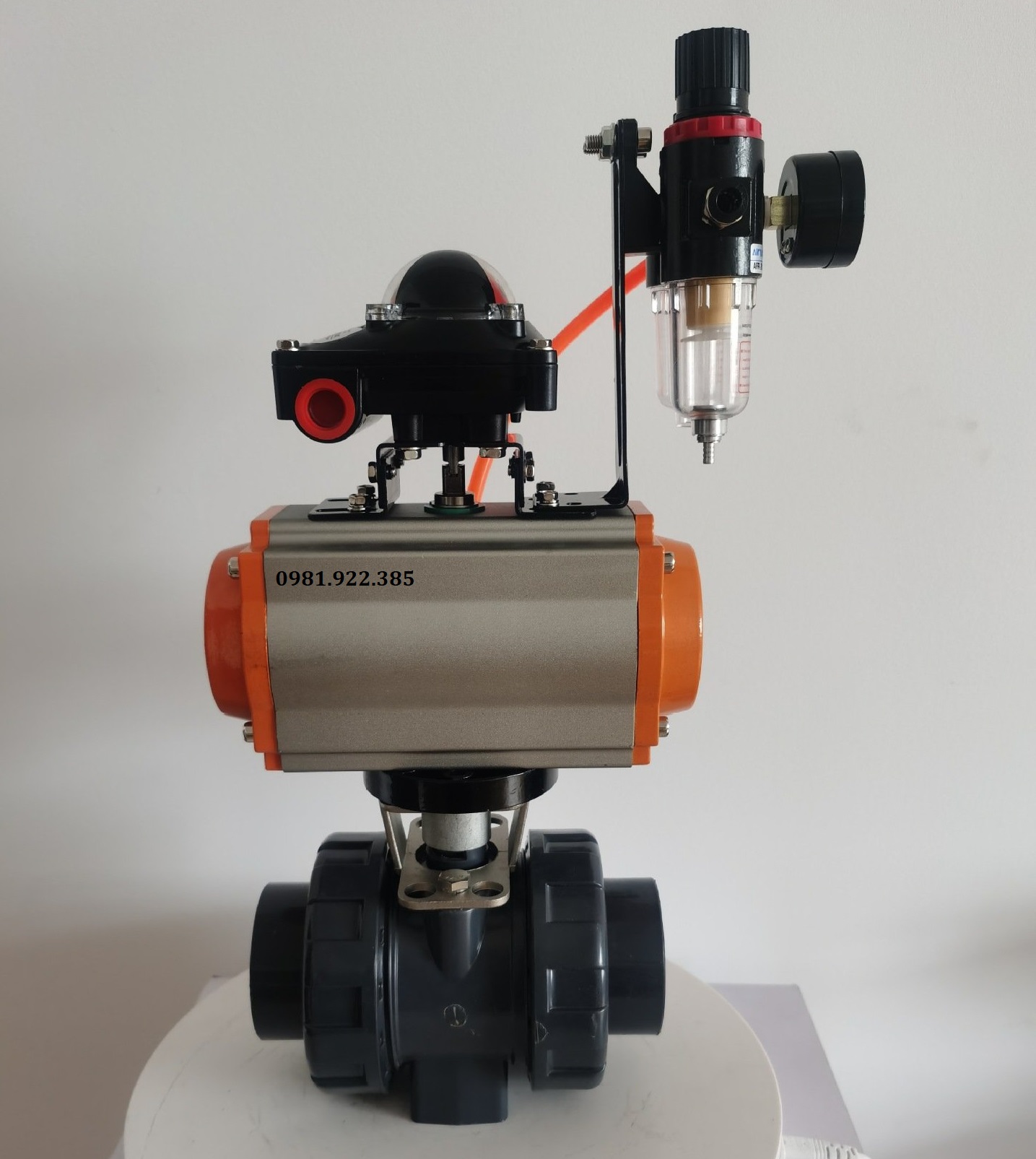

IV. Hình ảnh, catalogue van bi nhựa điều khiển khí nén

Tìm hiểu thêm một số dòng van bi điều khiển khí nén khác

• Van bi điều khiển khí nén áp lực cao
• Van bi điều khiển khí nén tuyến tính

V. Ưu điểm và hạn chế van bi nhựa điều khiển khí nén

1. Ưu điểm van bi nhựa điều khiển khí nén

- Có thể sử dụng ở đa dạng môi trường làm việc khác nhai như môi trường nước sạch, hóa chất, khí nén

- Có thời gian đóng mở nhanh từ 1 - 2s, đáp ứng được các tiêu chuẩn kỹ thuật. Đóng mở nhanh hơn nhiều lần so với các dòng van điều khiển bằng điện

- Van được thiết kế nhỏ gọn, có trọng lượng nhẹ giúp cho việc vận chuyển và lắp đặt trở nên dễ dàng

- Kết nối với đường ống theo đa dạng kiểu lắp đặt như rắc co và mặt bích với đầy đủ tiêu chuẩn kết nối JIS, DIN, ANSI, BS

- Van vận hành hoàn toàn tự động nhờ vào bộ truyền động bằng khí nén

- Có giá thành rẻ hơn nhiều so với các dòng van điện, giúp tiết kiệm được đáng kể chi phí đầu tư

- Vận hành bằng khí nén nên các bạn có thể hoàn toàn yên tâm về độ an toàn của sản phẩm

- Khả năng kháng nước và kháng bụi của động cơ đạt tiêu chuẩn IP67 giúp van có thể hoạt động một cách hiệu quả và ổn định nhất ở những môi trường khói bụi, ẩm ướt. Ngăn các loại bụi bẩn, hơi nước không lọt vào bên trong giúp tăng tuổi thọ của động cơ lên nhiều lần

2. Hạn chế van bi nhựa điều khiển khí nén

Đây là một dòng van có nhiều ưu điểm nổi bật tuy nhiên đối với bất kỳ một sản phẩm van công nghiệp nào cũng có những ưu và nhược điểm riêng của nó, dòng van bi nhựa điều khiển khí nén cũng không phải là ngoại lệ. Van cũng còn một số hạn chế nhất định đó là không phù hợp sử dụng trong những hệ thống có nhiệt độ và áp lực cao. Với những trường hợp này các bạn nên cân nhắc sang sử dụng dòng van được làm từ thép hoặc inox

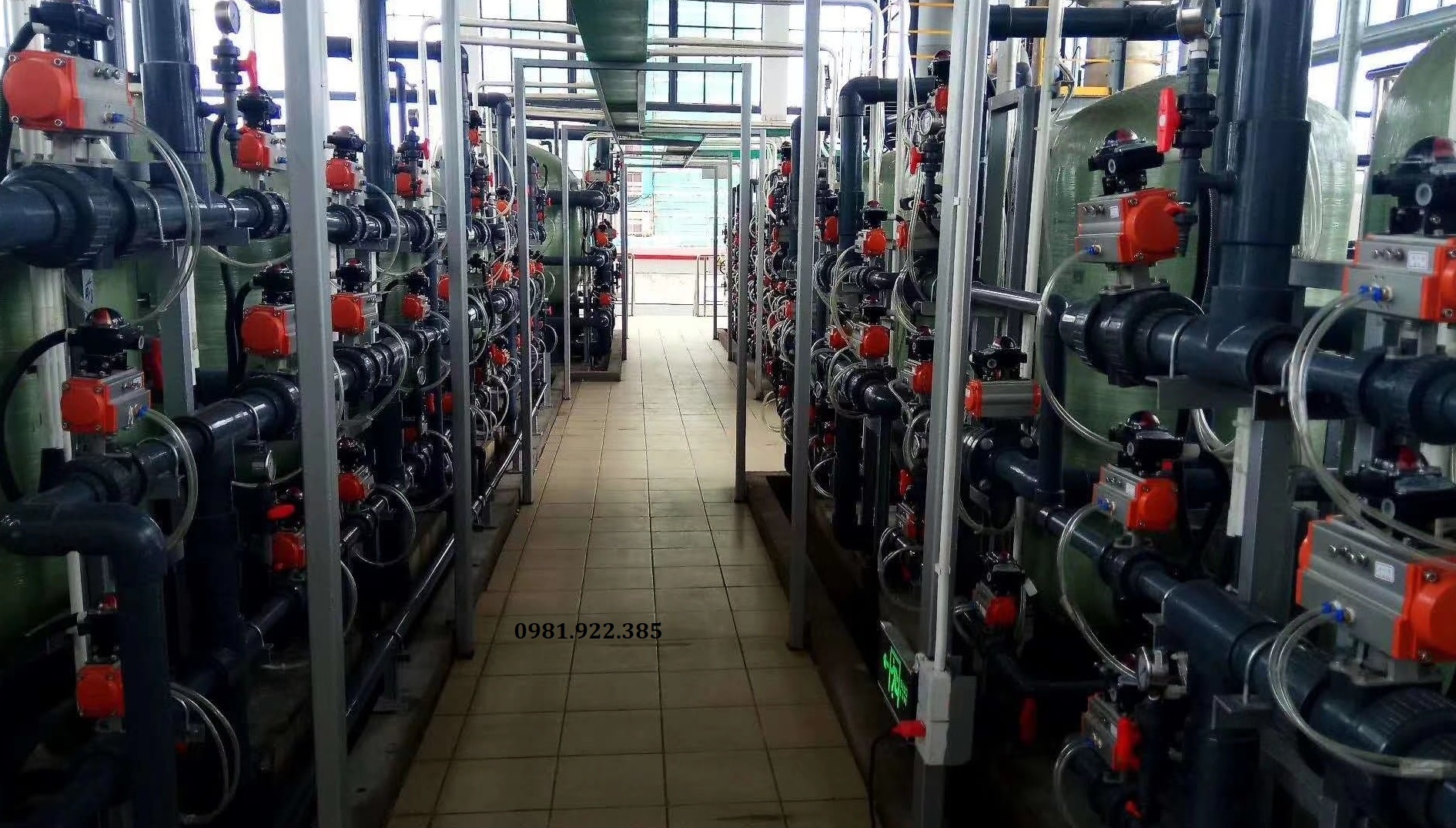

VI. Ứng dụng van bi nhựa điều khiển khí nén

Van bi nhựa điều khiển khí nén là sản phẩm được sử dụng phổ biến và rộng rãi trong nền công  nghiệp hiện nay. Với thời đại công nghiệp hóa và hiện đại hóa ngày càng phát triển thì việc sử dụng các sản phẩm điều khiển tự động đem lại nhiều lợi ích cho doanh nghiệp. Có thể kể đến một vài ứng dụng điển hình của dòng van này dưới đây.

• Ứng dụng trong các hệ thống nước sạch, nước sinh hoạt đã qua xử lý
• Sử dụng trong các hệ thống tưới tiêu nông nghiệp, các khu chăn nuôi, các trang trại nông nghiệp
• Ứng dụng trong các nhà máy sản xuất đồ uống, chế biến thực phẩm
• Sử dụng trong nhà máy sản xuất dụng cụ y tế
• Đặc biệt van bi nhựa điều khiển khí nén được sản xuất để chuyên dùng cho các môi trường liên quan đến hóa chất, môi trường nước biển có độ ăn mòn cao

VII. Các dòng van bi nhựa điều khiển khí nén phổ biến trên thị trường hiện nay

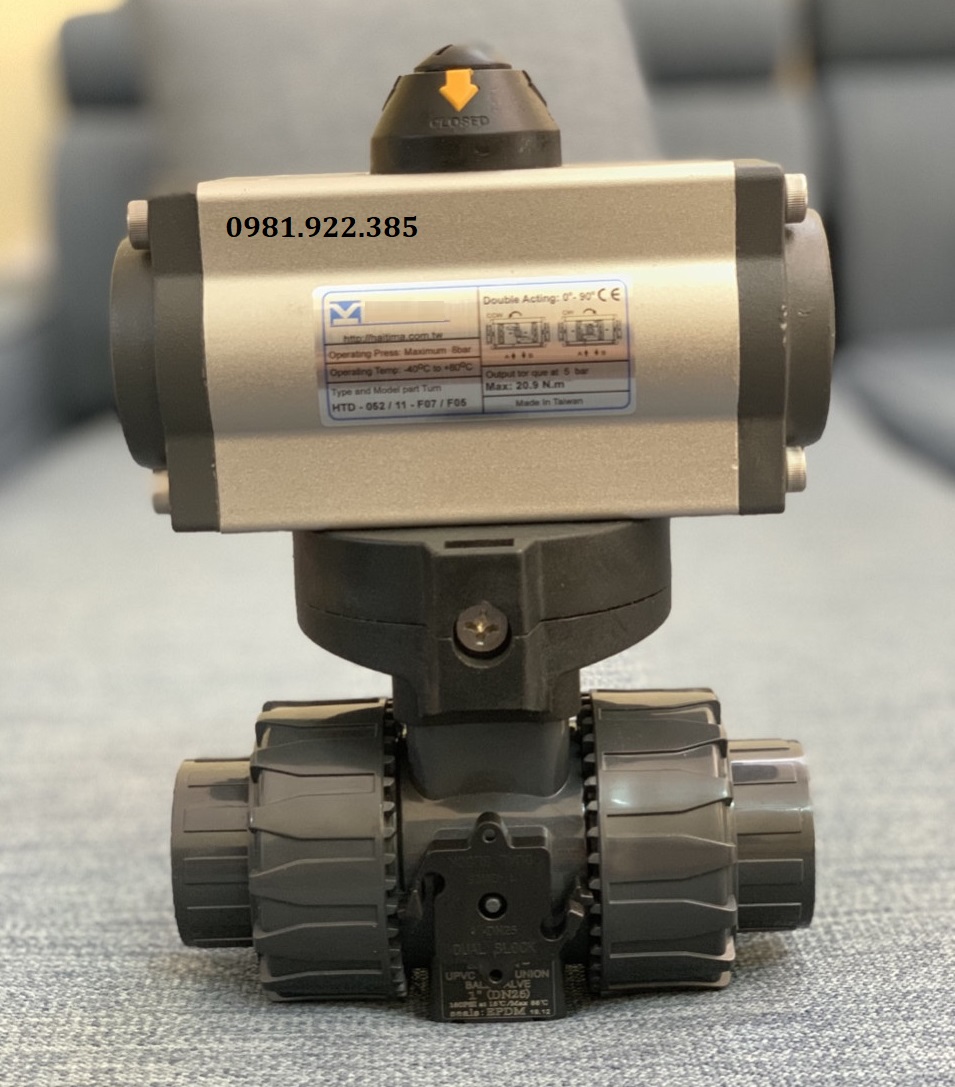

1. Van bi nhựa rắc co đôi điều khiển khí nén

Với kiểu kết nối này thường lắp đặt cho các hệ thống đường ống có kích thước nhỏ từ DN15 - DN100. Với thiết kế kích thước nhỏ gọn và trọng lượng nhẹ giúp cho việc lắp đặt trở nên đơn giản, ngoài ra với dạng kết nối rắc co cho phép các bạn có thể tháo lắp và kiểm tra các chi tiết bên trong thân van một cách dễ dàng

Thông số sản phẩm Kích thước: DN15 - DN100 Chất liệu sản xuất: PVC, UPVC, CPVC Kết nối đường ống: Rắc co đôi Dạng tác động: Tác động đơn, tác động kép Áp lực hoạt động: 80 - 150 PSI Nhiệt độ làm việc: 0 - 85 độ C Môi trường sử dụng: Nước, hóa chất, dầu, xăng Xuất xứ: Nhật Bản, Hàn Quốc, Đài Loan Bảo hành: 12 tháng

2. Van bi nhựa mặt bích điều khiển khí nén

Đây là dòng van dùng để kết nối với các hệ thống có kích thước từ DN50 - DN200 thông qua 2 mặt bích được đúc liền 2 bên thân van. Van có tiêu chuẩn kết nối bao gồm JIS, DIN, ANSI, BS. Đối với kiểu kết nối này cho phép van kết nối với hệ thống đường ống một cách chắc chắn và hoạt động ổn định

Thông số kỹ thuật Kích cỡ van: DN50 - DN200 Chất liệu chế tạo: Nhựa PVC, UPVC, CPVC Kết nối đường ống: Lắp bích Dạng hoạt động: ON/OFF - Tuyến tính Áp lực làm việc: 10kg/cm2 Nhiệt độ tối đa: Max 85 độ C Môi trường ứng dụng: Xăng, dầu, hóa chất, nước Made in: Korea, Taiwan, China, Japan Bảo hành: 12 tháng

VIII. Địa chỉ cung cấp, bảng giá và báo giá van bi nhựa điều khiển khí nén

Van bi nhựa điều khiển khí nén trên thị trường hiện nay có đa dạng về thương hiệu sản xuất cũng như chất lượng của sản phẩm. Quý khách hàng cần lưu ý lựa chọn những địa chỉ cung cấp uy tín, được đánh giá cao trên thị trường hiện nay

Thuận Phát với nhiều năm kinh nghiệm trong lĩnh vực phân phối và cung cấp các thiết bị van công nghiệp như van bi nhựa điều khiển khí nén, van bướm nhựa điều khiển khí nén, van nước, van hơi, van cổng, van cầu, van một chiều. Tất cả sản phẩm đều được công ty chúng tôi nhập khẩu trực tiếp từ Nhật Bản, Hàn Quốc, Đài Loan, Trung Quốc, Châu Âu. Cam kết bán hàng với tiêu chí đáp ứng 100% yêu cầu từ khách hàng

Quý khách hàng đang quan tâm đến sản phẩm van bi nhựa điều khiển khí nén vui lòng liên hệ trực tiếp với chúng tôi để được tư vấn hỗ trợ cũng như nhận được báo giá chi tiết và chính xác nhất về từng dòng sản phẩm
