Van bướm không gioăng điều khiển khí nén chịu nhiệt độ cao

I. Tìm hiểu van bướm điều khiển khí nén chịu nhiệt độ cao là gì?

Van bướm khí nén chịu nhiệt độ cao hay còn được gọi là van bướm chịu nhiệt điều khiển bằng khí nén thuộc dòng van bướm điều khiển khí nén được thiết kế đặc biệt để có thể hoạt động tốt trong những hệ thống có nhiệt độ cao lên đến 300 độ C, phù hợp với các hệ thống hơi nóng, nước nóng

Van được làm bằng chất liệu thép không gỉ, inox cao cấp có độ bền cơ học cao, thiết kế thân đúc chắc chắn. Van được điều khiển đóng mở hoàn toàn tự động nhờ vào một bộ điều khiển khí nén, thay cho sức làm việc của con người. Có 2 kiểu điều khiển chính là: ON/OFF (đóng mở hoàn toàn) và tuyến tính (đóng mở theo góc độ từ 0 đến 90 độ, dùng để điều tiết lưu lượng). Có 2 dạng tác động là tác động đơn và tác động kép

Thuận Phát hiện nay là đơn vị chuyên nhập khẩu và phân phối trực tiếp dòng sản phẩm van bướm điều khiển khí nén chịu nhiệt độ cao. Hàng chính hãng, chất lượng cao, đầy đủ giấy tờ, chứng chỉ CO-CQ. Hỗ trợ tư vấn và giao hàng trên toàn quốc

II. Thông số kỹ thuật van bướm điều khiển khí nén chịu nhiệt độ cao

*Thông số kỹ thuật chung

• Kích thước van: DN50, DN65, 80A, DN100, DN150, 200A, DN300, DN400, DN500, DN600,... DN1200
• Vật liệu chế tạo: Thép không gỉ, thép WCB, inox 304, inox 316 (CF8, CF8M)
• Chất liệu đầu khí nén: Hợp kim nhôm
• Áp suất làm việc: PN10, PN16, PN25
• Áp lực đầu khí nén: 3Bar - 8Bar
• Nhiệt độ hoạt động tối đa: Max 300 độ C
• Kết nối đường ống: Mặt bích, hàn, clamp, kẹp wafer
• Tiêu chuẩn bảo vệ: IP67
• Môi trường sử dụng: Nước nóng, hơi nóng, hóa chất, dung dịch, khí nén
• Điều khiển đóng mở: ON/OFF - Tuyến tính
• Dạng tác động: Tác động đơn - Tác động kép
• Xuất xứ: Nhật Bản, Hàn Quốc, Đài Loan, Trung Quốc
• Tình trạng hàng: Luôn có sẵn
• Giấy tờ: Đầy đủ CO-CQ, VAT
• Bảo hành: 12 tháng

III. Cấu tạo và nguyên lý hoạt động van bướm điều khiển khí nén chịu nhiệt độ cao

1. Cấu tạo van bướm điều khiển khí nén chịu nhiệt độ cao

Van bướm chịu nhiệt điều khiển khí nén được kết hợp từ 2 phần chính bao gồm: bộ phận van bướm và bộ truyền động khí nén

a. Bộ phận van bướm

Là bộ phận có nhiệm vụ chính là điều tiết lưu chất lỏng, khí, hơi đi qua van

Cấu tạo đĩa van có dạng phẳng có thể xoay một góc 90 độ bên trong gioăng làm kín, là bộ phận tiếp xúc trực tiếp với lưu chất, có nhiệm vụ chính là đóng mở van. Van bướm được kết nối vào hệ thống lắp mặt bích và vận hành đa dạng bằng tay gạt, tay quay, bộ động cơ điện hoặc truyền động khí nén

b. Bộ truyền động khí nén

Đây là bộ phận chính giúp hỗ trợ việc đóng và mở van thông qua áp lực từ hệ thống khí nén. Khi khí nén được cấp vào trong buồng điều khiển. Giúp xy lanh hoạt động theo cơ chế xoay tròn quanh trục

2. Nguyên lý hoạt động van bướm điều khiển khí nén chịu nhiệt độ cao

Van có nguyên lý hoạt động đóng mở hoặc điều tiết lưu lượng nhờ vào áp lực khí nén của bộ điều khiển. Khi chúng ta cấp khí nén (áp lực) vào đầu điều khiển, lúc này dưới áp lực của khí nén sẽ tác động lên các piston giúp trục van quay kéo theo đĩa van và sẽ cho chúng ta thao tác đóng hoặc mở van trên đường ống

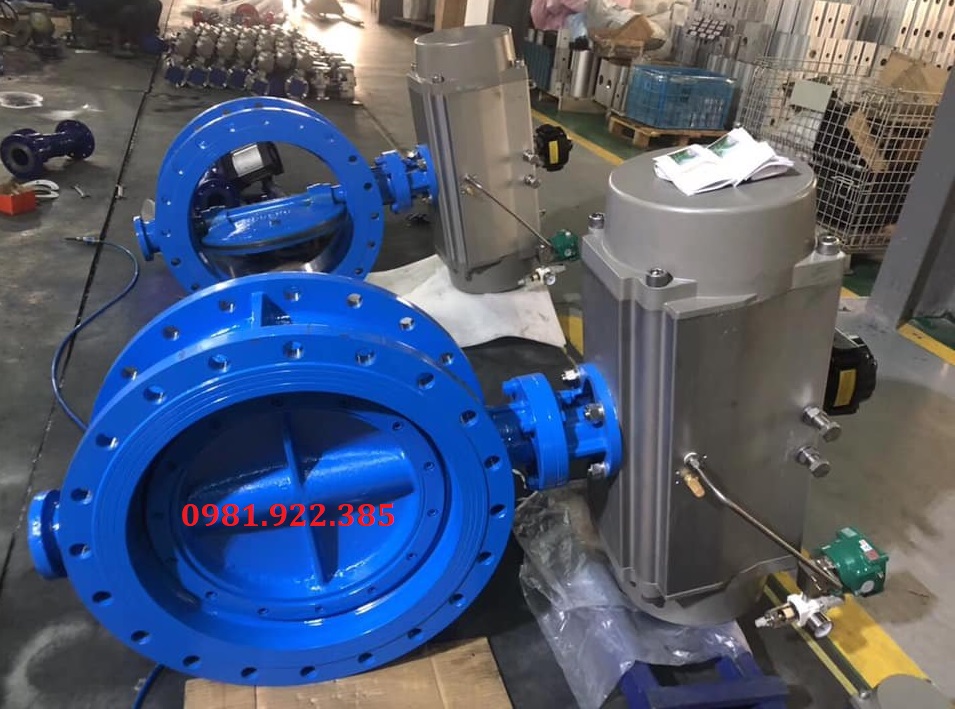

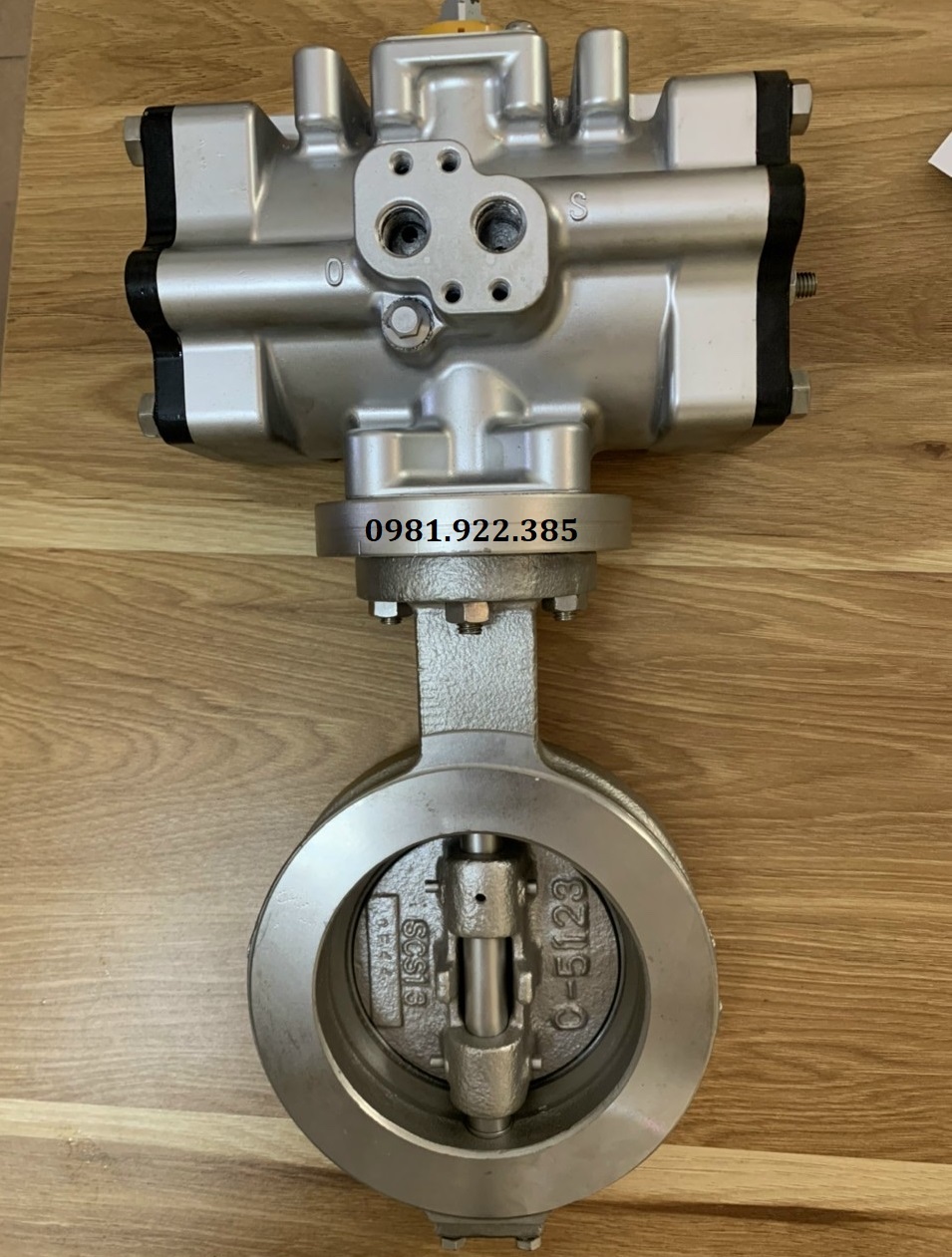

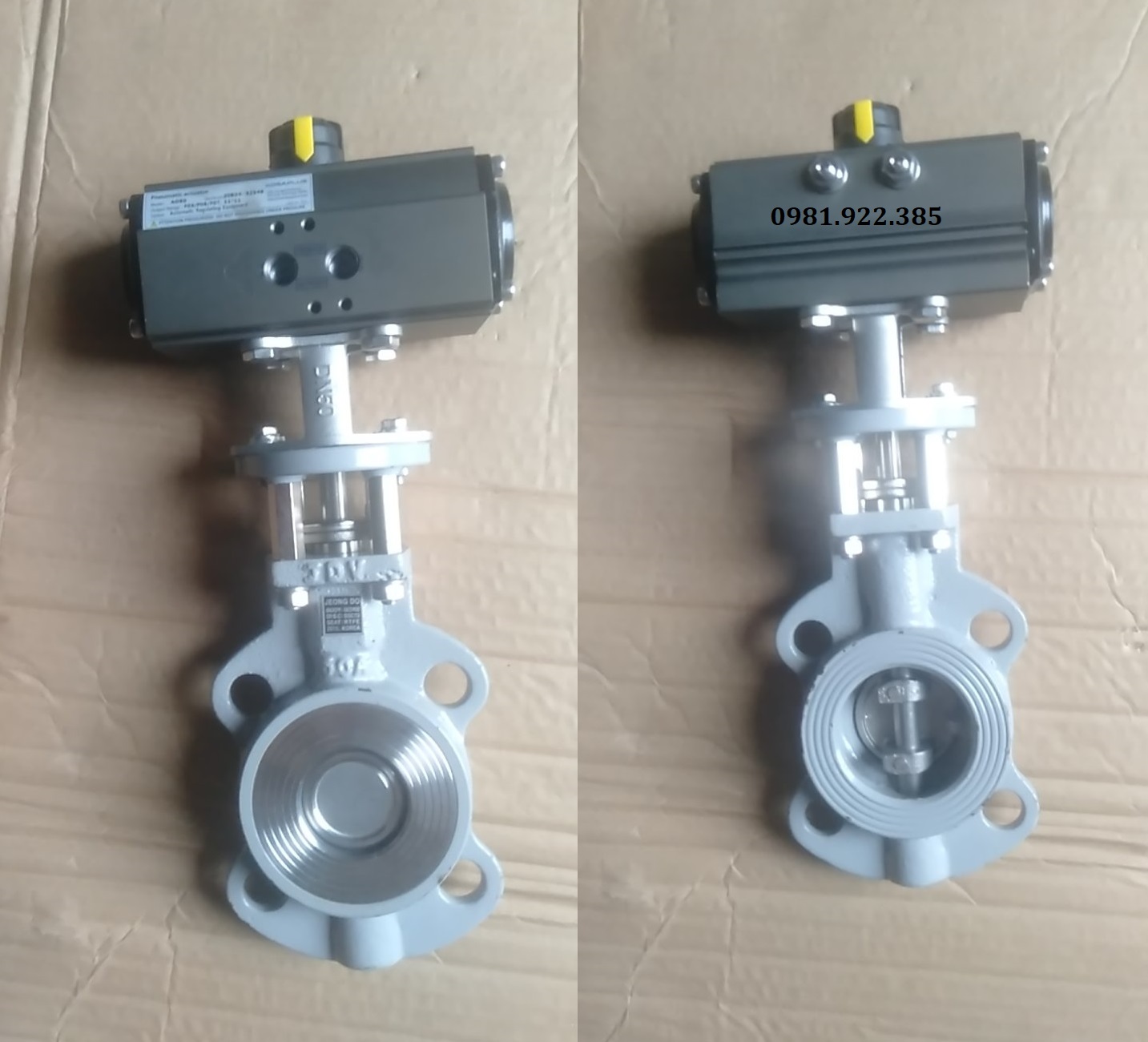

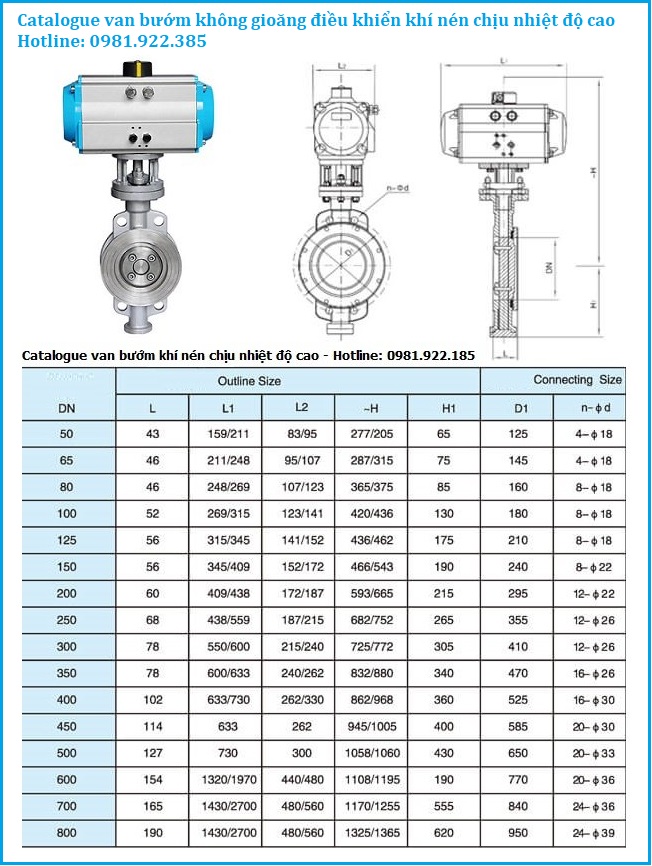

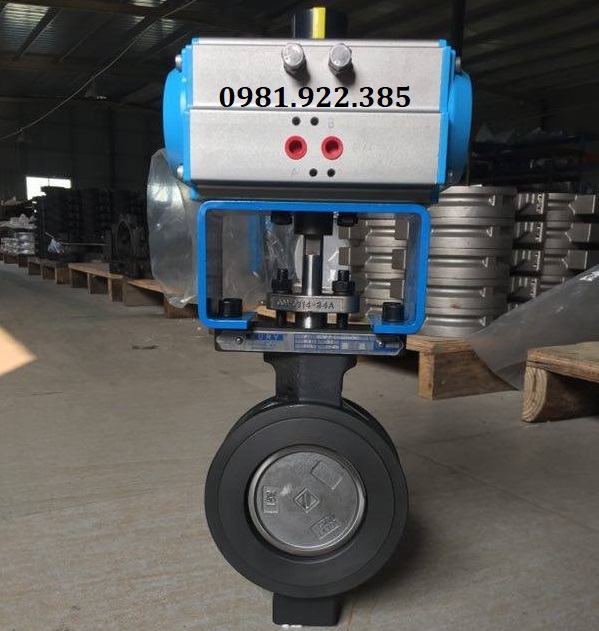

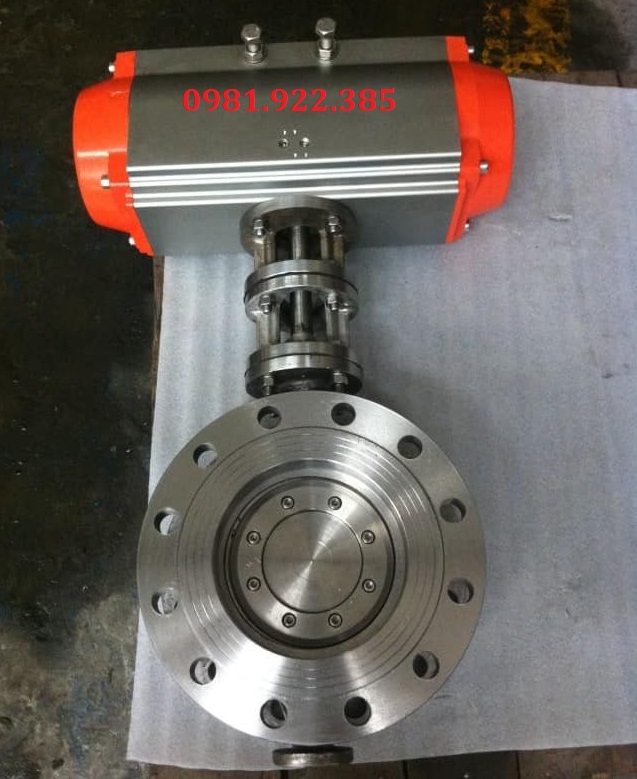

IV. Hình ảnh, catalogue van bướm điều khiển khí nén chịu nhiệt độ cao

Tìm hiểu thêm một số dòng van bướm điều khiển khí nén khác

• Van bướm điều khiển khí nén tuyến tính
• Van bướm vi sinh inox điều khiển khí nén

V. Ưu điểm nổi bật và ứng dụng van bướm điều khiển khí nén chịu nhiệt độ cao

1. Ưu điểm van bướm điều khiển khí nén chịu nhiệt độ cao

- Ưu điểm 1: Hoạt động tốt trong những hệ thống yêu cầu nhiệt độ cao lên đến 300 độ C

- Ưu điểm 2: Chịu được áp lực cao lên đến 25Bar

- Ưu điểm 3: Van vận hành đóng mở hoàn toàn tự động thay thế sức làm việc của con người

- Ưu điểm 4: Van có khả năng đóng mở nhẹ nhàng, thời gian đóng mở nhanh chỉ từ 1 -2s. Có thể lắp đặt thêm van điện từ khí nén hoặc mắt báo đóng mở để tối ưu hoạt động của hệ thống

- Ưu điểm 5: Có thể lắp đặt theo nhiều hướng khác nhau: Nằm ngang, thẳng đứng, chéo. Lắp đặt trên cao, chôn ngầm

- Ưu điểm 6: Được chế tạo từ các chất liệu có độ bền cơ học cao vì thế mà van có thể hoạt động tốt trong những môi trường độc hại

- Ưu điểm 7: Van có thể điều khiển từ xa bằng tín hiệu điện

- Ưu điểm 8: Phù hợp với hệ thống dầu nóng, khí hoặc hơi nóng. Là lựa chọn tối ưu thay thế cho dòng van bi hay van cổng vì có giá thành rẻ hơn

2. Ứng dụng van bướm điều khiển khí nén chịu nhiệt độ cao

- Ứng dụng trong hệ thống lò hơi, nồi hơi, sấy, hấp trong các nhà máy may

- Ứng dụng trong hệ thống đường ống cung cấp nước sinh hoạt, xử lý nước thải

- Ứng dụng trong các nhà máy sản xuất xi măng, hệ thống khai thác khoáng sản, nhà máy gỗ

- Ứng dụng trong các nhà máy chế biến thực phẩm, sản xuất đồ uống, bia, rượu

- Ứng dụng trong các hệ thống bơm, nhà máy nhiệt điện, thủy điện

VI. Phân loại van bướm điều khiển khí nén chịu nhiệt độ cao

1. Phân loại theo chức năng, dạng điều khiển

• Van bướm khí nén chịu nhiệt độ cao tác động đơn
• Van bướm khí nén chịu nhiệt độ cao tác động kép
• Van bướm khí nén chịu nhiệt độ cao Tuyến tính
• Van bướm khí nén chịu nhiệt độ cao ON/OFF
• Van bướm khí nén chịu nhiệt độ cao gắn van điện từ khí nén
• Van bướm khí nén chịu nhiệt độ cao gắn công tắc hành trình

2. Phân loại theo xuất xứ

• Van bướm khí nén chịu nhiệt độ cao Trung Quốc
• Van bướm khí nén chịu nhiệt độ cao Hàn Quốc
• Van bướm khí nén chịu nhiệt độ cao Nhật Bản
• Van bướm khí nén chịu nhiệt độ cao Đài Loan
• Van bướm khí nén chịu nhiệt độ cao Malaysia
• Van bướm khí nén chịu nhiệt độ cao Thái Lan

VII. Địa chỉ cung cấp. Bảng giá và báo giá van bướm điều khiển khí nén chịu nhiệt độ cao

Hiện nay, Thuận Phát là một trong những đơn vị có nhiều năm kinh nghiệm trong ngành van công nghiệp. Chúng tôi chuyên nhập khẩu và cung cấp độc quyền các dòng van bướm điều khiển khí nén chịu nhiệt độ cao với phương châm: Chất lượng - Dịch vụ tạo nên thương hiệu. Thuận Phát là địa chỉ đáng tin cậy dành cho quý khách hàng

Ngoài ra chúng tôi còn cung cấp các dòng van điều khiển khí nén, van điều khiển điện, van phòng cháy chữa cháy, van hơi, van xăng dầu. Xuất xứ Korea, China, Italia, Malaysia, Japan, Taiwan. Được nhập khẩu trực tiếp với chất lượng đi kèm mức giá niêm yết tốt nhất thị trường

Do biến động thị trường hiện nay mà giá sản phẩm sẽ có những thay đổi khác nhau. Vì vậy hãy liên hệ trực tiếp với chúng tôi để nhận được bảng giá và báo giá chính xác nhất

Liên hệ ngay để nhận được bản vẽ, catalogue, hình ảnh thực tế cũng như tư vấn hỗ trợ miễn phí về từng dòng sản phẩm
