Van bi V Port điều khiển khí nén

I. Tìm hiểu van bi V-Port điều khiển khí nén là gì?

Van bi V-Port điều khiển khí nén là dòng van bi điều khiển khí nén có thiết kế bộ phận quả bi khác với các dòng van bi thông thường đó là được khoét lỗ hình chữ "V". Điều này cho phép Van có thể vận hành một cách có kiểm soát hơn và phù hợp với đặc trưng của dòng chảy tuyến tính. Khi van được điều khiển đến vị trí mở phần dưới của chữ V sẽ được mở trước. Quả bi thường được làm từ các chất liệu có độ bền cơ học cao, chống ăn mòn tốt vì van thường được ứng dụng trong những hệ thống yêu cầu chất lỏng đi qua van với vận tốc cao

Van được kết nối với một bộ điều khiển bằng khí nén giúp van có thể điều khiển đóng mở dòng chảy một cách hoàn toàn tự động nhờ vào bộ điều khiển ON/OFF. Ngoài ra bộ truyền động có thể được kết hợp thêm một bộ định vị tuyến tính (Positioner) giúp van có thể đóng mở theo các góc độ mở phần trăm khác nhau. Có thể dùng van để điều tiết lưu lượng dòng chảy nhưng độ chính xác không cao như van cân bằng, van cầu và van tiết lưu

Van bi V-Port điều khiển khí nén hoat động khi được cấp khí nén vào bộ tác động khí.  Có các bộ truyền động khác nhau bao gồm dạng tác động kép hoạt động đóng mở nhờ vào toàn bộ nguồn năng lượng khí nén. Cũng có dạng tác động đơn, thiết kế với lò xo tự động phản hồi giúp van sẽ giữ nguyên ở trạng thái đóng hoặc mở khi ngừng cấp khí nén

Van bi V-Port điều khiển khí nén hiện đang được Thuận Phát nhập khẩu trực tiếp từ Hàn Quốc, Đài Loan, Nhật Bản, Trung Quốc, Châu Âu và phân phối trên toàn quốc với mức giá ưu đãi nhất thị trường hiện nay

II. Thông số kỹ thuật van bi V-Port điều khiển khí nén

• Kích thước van: DN25, 32A, 40A, DN50, DN65, 80A, DN90, DN100, 125A, DN150, DN200, DN250
• Chất liệu sản xuất: Gang, thép, inox
• Trục van và quả bi: Inox hoặc thép không gỉ
• Gioăng làm kín: Teflon, Viton, EPDM
• Vật liệu đầu khí nén: Hợp kim nhôm cao cấp
• Áp lực hoạt động trung bình: 10kg/cm2 - 25kg/cm2
• Áp suất khí nén: 3Bar - 8Bar
• Nhiệt độ tối đa: Max 250 độ C
• Dạng đầu khí: Tác động đơn, tác động kép
• Kiểu hoạt động đóng mở: ON/OFF - Tuyến tính
• Kết nối hệ thống đường ống: Mặt bích
• Tiêu chuẩn kết nối: JIS, DIN, ANSI, BS
• Môi trường làm việc: Nước, dầu, hơi, khí, gas, chất lỏng, hóa chất, dung dịch,...
• Xuất xứ: Hàn Quốc, Nhật Bản, Đài Loan, Trung Quốc, Malaysia, Châu Âu
• Tình trạng hàng: Luôn có sẵn
• Bảo hành: 12 tháng

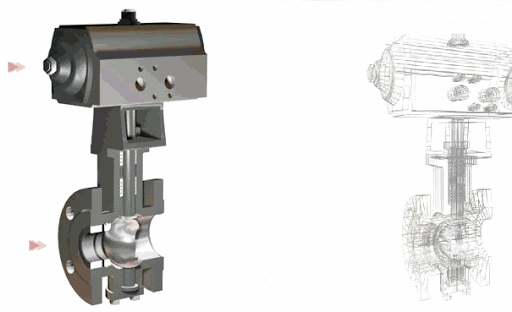

III. Cấu tạo van bi V-Port điều khiển khí nén

Đối với van điều khiển khí nén nói chung và van bi V-Port điều khiển khí nén nói riêng thì tất cả đều được cấu tạo từ 2 phần chính bao gồm: Phần van bi cơ và bộ truyền động khí nén. Cùng chúng tôi tìm hiểu về cấu tạo của từng bộ phận này dưới đây.

1. Cấu tạo phần van bi cơ

- Thân van: Thường được làm từ chất liệu gang, thép hoặc inox. Là bộ phận chính dùng để kết nối các bộ phận chi tiết cấu thành nên van bi. Thân van được thiết kế kết nối với bộ điều khiển bằng một đinh tán trên đỉnh đầu

- Bi van (quả bi): Thiết kế dạng hình cầu được đục lỗ xuyên tâm hình chữ "V", thường được làm bằng chất liệu thép không gỉ có độ bền cơ học cao và chống ăn mòn tốt. Là bộ phận chính trong việc đóng mở van, cho phép hoặc ngăn chặn dòng lưu chất đi qua van

- Trục van: Là bộ phận có chức năng chính là kết nối bi van với bộ bộ điều khiển, giúp truyền lực từ bộ truyền động tới quả bi hỗ trợ quá trình đóng mở van. Trục van thường được làm từ hợp kim cứng ít bị ăn mòn

- Gioăng làm kín: Có nhiệm vụ chính là làm kín các chi tiết cấu thành nên van bi. Gioăng thường được chế tạo từ cao su chịu lực, Teflon (PTFE) hoặc các vật liệu mềm

2. Cấu tạo bộ điều khiển khí nén

Đây có thể xem là bộ phận đầu não của van, sử dụng nguồn khí nén được cấp vào buồng điều khiển với áp suất cao để điều khiển đóng mở van. Bộ điều khiển có cấu tạo với vỏ bảo vệ làm từ hợp kim nhôm cao cấp, bên ngoài được các nhà sản xuất phủ một lớp sơn tĩnh điện đạt tiêu chuẩn IP67, giúp động cơ có thể vận hành tốt trong những môi trường bụi bẩn, có độ ẩm cao

Bên trong bộ điều khiển được cấu tạo từ các bộ phận chính bao gồm: Piston, bánh răng, trục truyền động và lò xo đàn hồi. Các bộ phận được bố trí sắp xếp với nhau một cách hợp lý giúp cho quá trình đóng mở van hoàn toàn tự động

IV. Nguyên lý hoạt động van bi V-Port điều khiển khí nén

Tùy theo từng bộ điều khiển tác động hơn hoặc tác động kép mà van sẽ có những nguyên lý hoạt động khác nhau

- Đối với dạng tác động đơn: Khi chúng ta cấp khí nén vào bộ truyền động, dưới áp lực khí nén sẽ ép lò xo kéo theo các piston tạo nên lực mô men xoắn tác động lên quả bi giúp van mở. Khi ngừng cấp khí nén, dưới lực đàn hồi của lò xo sẽ tự động đẩy các piston về vị trí ban đầu kéo theo trục van quay một góc 90 độ giúp van đóng lại. Với dạng này luôn được cài đặt ở trạng thái thường đóng

- Đối với dạng tác động kép: Bộ truyền động được thiết kế với 2 cổng cung cấp khí nén (tạm gọi là cổng A và cổng B). Khi cấp khí nén vào cổng A các piston sẽ được đẩy về 2 bên tạo nên quá trình mở van. Ngược lại khi cấp khí nén vào cổng B thì piston sẽ được đẩy về vị trí ban đầu giúp van đóng lại. Khi ngừng cấp khí nén van luôn được giữ ở trạng thái đóng hoặc mở

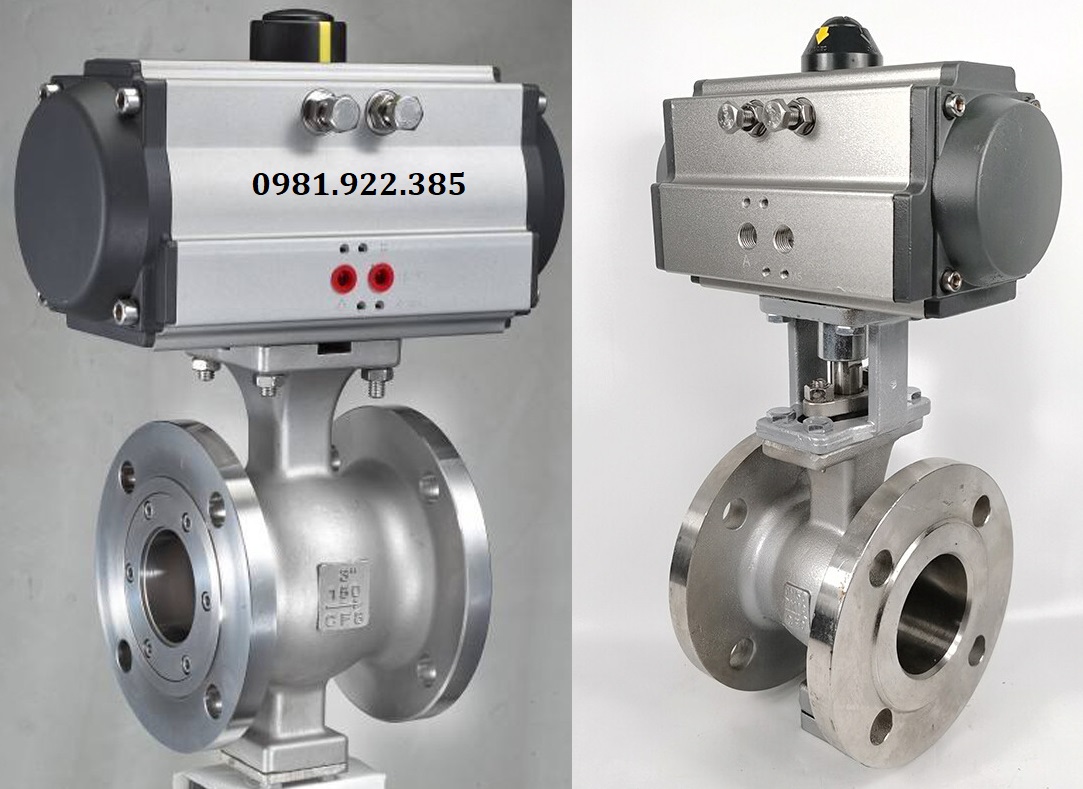

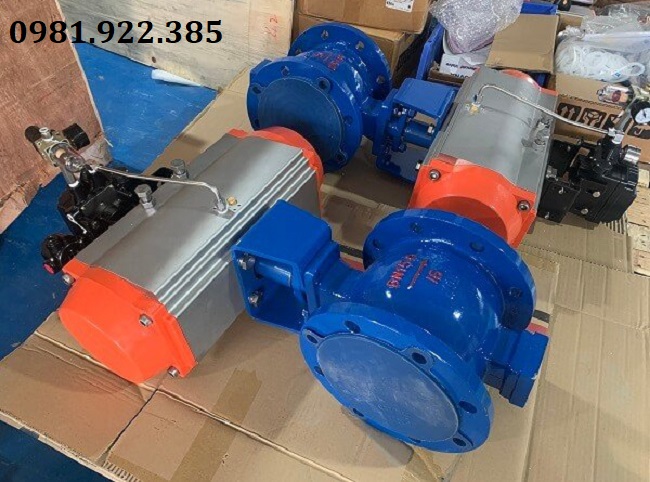

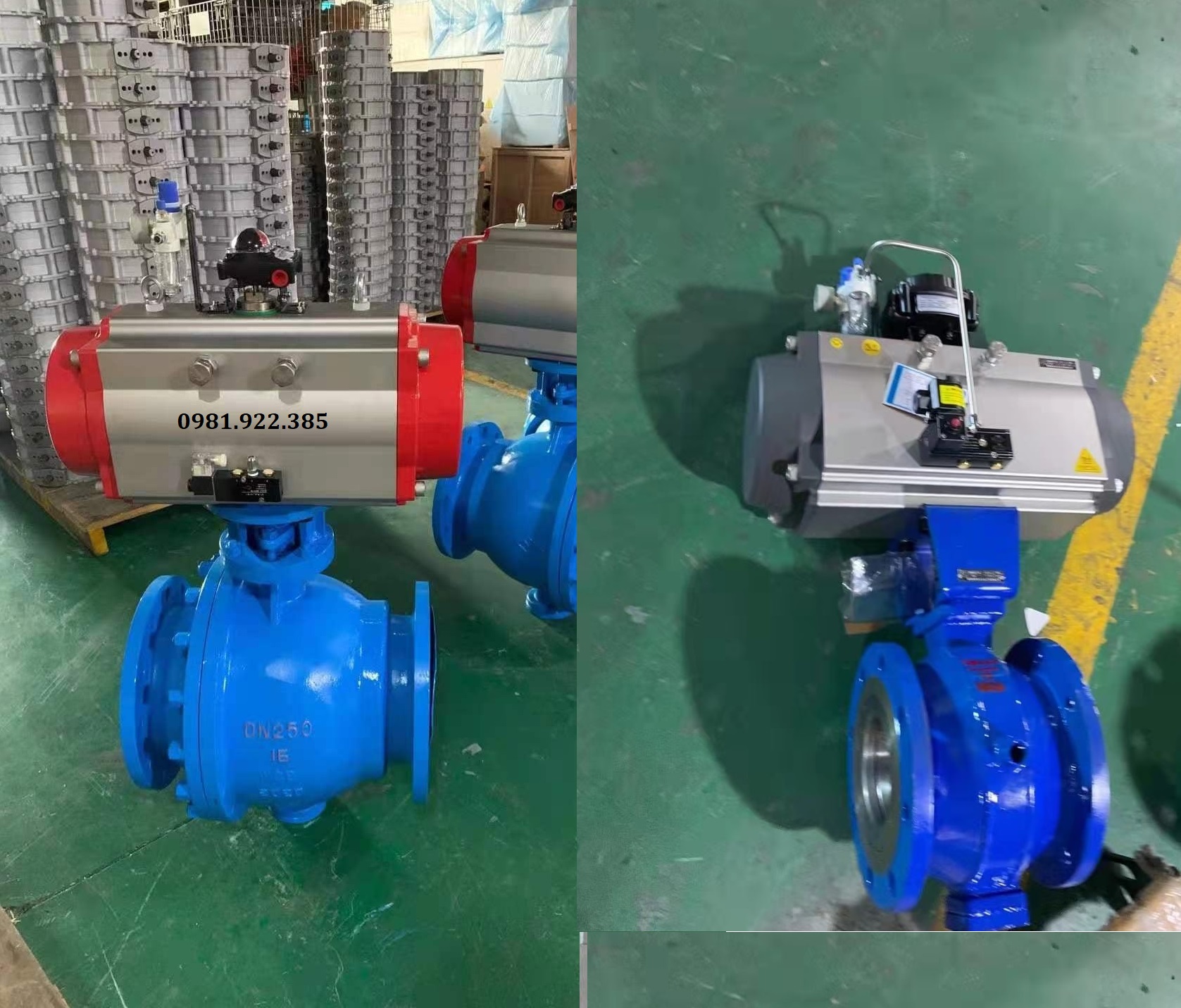

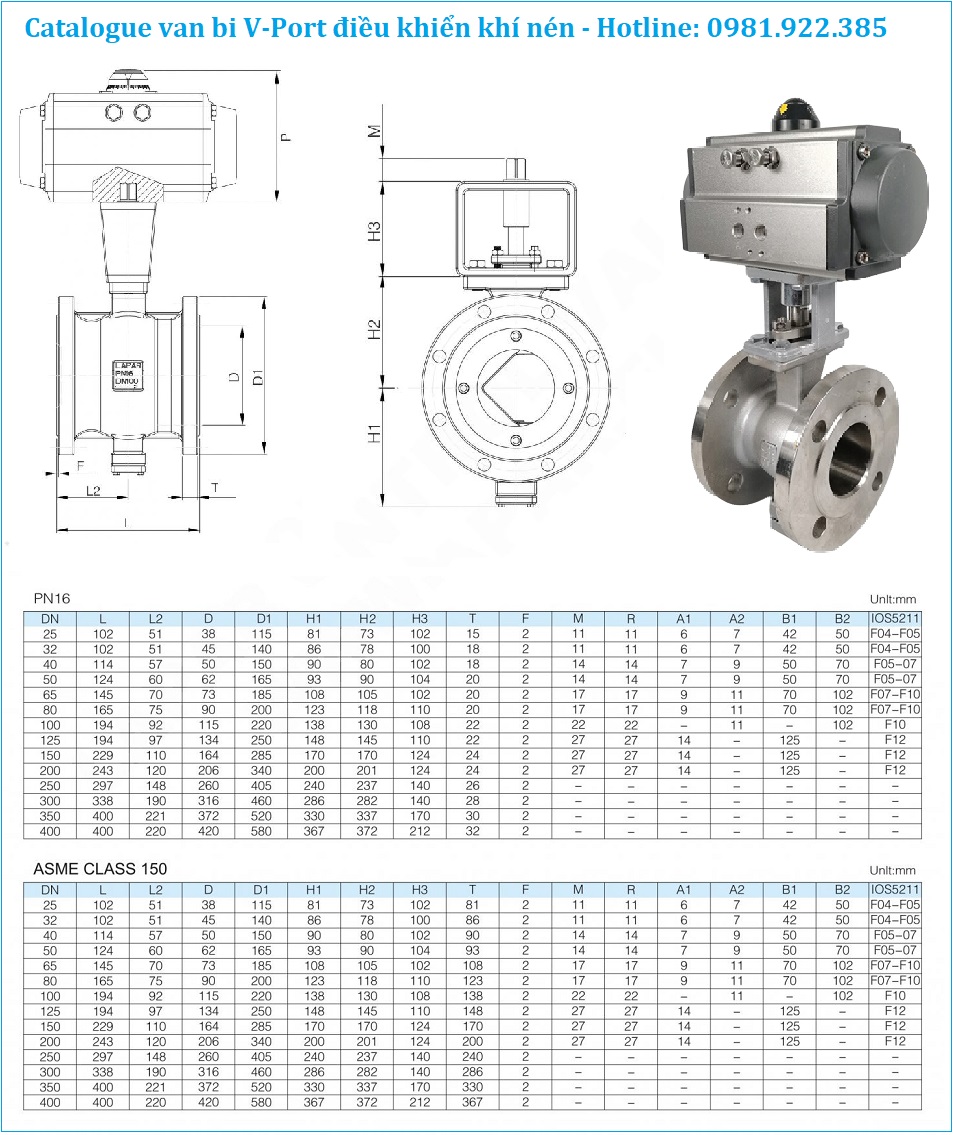

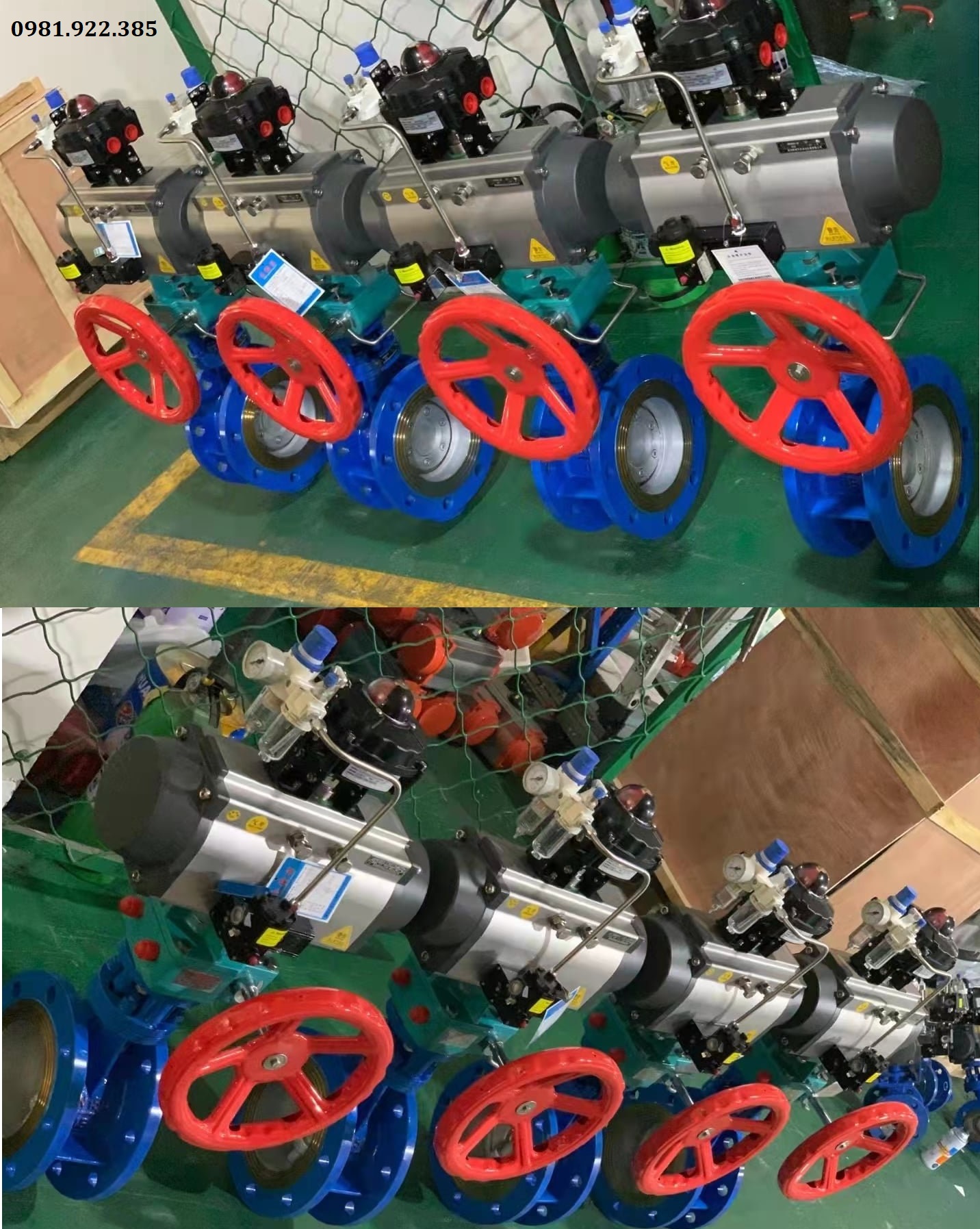

V. Hình ảnh, catalogue van bi V-Port điều khiển khí nén

Tìm hiểu thêm một số dong van bi điều khiển khí nén khác

• Van bi nhựa điều khiển khí nén
• Van bi thép điều khiển khí nén

VI. Ưu điểm và hạn chế van bi V-Port điều khiển khí nén

1. Ưu điểm van bi V-Port điều khiển khí nén

- Van hoạt động nhờ và hệ thống điều khiển khí nén nên có độ an toàn cao, tuyệt đối không xảy ra tình trạng chập, cháy nổ giống với các dòng van bi điều khiển điện

- Là dòng van bi nên có khả năng chịu được áp lực cao 40Bar thậm chí có sản phẩm được thiết kế đặc biệt có thể chịu áp lực lên đến 64bar

- Thiết kế lỗ rỗng quả bi có hình chữ "V" cho phép van có khả năng kiểm soát dòng chảy một cách chính xác hơn

- Được chế tạo từ nhiều chất liệu sản xuất khác nhau như: Gang, thép, inox. Điều này giúp van có thể phù hợp làm việc trong nhiều môi trường khác nhau

- Thiết kế các bộ phận có thể tháo rời nhau, thuận tiện cho việc thay thế mỗi khi van xảy ra sự cố mà không phải thay mới hoàn toàn

- Thiết kế kết nối mặt bích với hệ thống đường ống tạo độ chắc chắn, giúp van vận hành một cách ổn định nhất

- Có đầy đủ kích thước từ DN25 - DN250 phù hợp lắp đặt cho mọi hệ thống đường ống yêu cầu về kích cỡ đối với van bi khí nén hiện nay

- Van vận hành hoàn toàn tự động tại những vị trí mà con người khó có thể kiểm tra, dễ dàng kiểm soát hoạt động của toàn bộ hệ thống từ xa

2. Hạn chế van bi V-Port điều khiển khí nén

Van bi V-Port điều khiển khí nén là dòng sản phẩm có nhiều ưu điểm nổi bật, tuy nhiên vẫn còn một số hạn chế nhất định đó là có chi phí đầu tư khá cao so với các dòng van bướm điều khiển khí nén nhưng các bạn có thể hoàn toàn yên tâm về chất lượng sản phẩm cũng như độ bền khi sử dụng của van được tăng lên nhiều lần

Ngoài ra bộ phận bi van có thể bị trầy xước trong quá trình hoạt động ở những môi trường có chứa nhiều tạp chất, gây ra tình trạng hở van, các lưu chất có thể bị rò rỉ ra bên ngoài. Lúc này cần phải thay thế quả bi để đảm bảo quá trình vận hành của hệ thống diễn ra một cách ổn định nhất

VII. Ứng dụng van bi V-Port điều khiển khí nén

Van bi V-Port điều khiển khí nén được ứng dụng phổ biến trong những hệ thống điều khiển tự động, các ngành công nghiệp đang dần được tự động hóa hiện nay. Có thể kể đến một số ứng dụng điển hình dưới đây

• Ứng dụng trong hệ thống xử lý nước thải, sản xuất hóa chất
• Lắp đặt trong hệ thống sản xuất thực phẩm, đồ uống, bán dẫn điện tử
• Sử dụng tốt trong những hệ thống, dung dịch có tính ăn mòn, nhiệt độ và áp lực cao
• Van được ứng dụng trong ngành mạ, điện phân và các ứng dụng hóa chất khác
• Ứng dụng trong các nhà máy cung cấp nước sinh hoạt cho khu dân cư, khu chung cư
• Ứng dụng trong các hệ thống vận hành lớn, các hệ thống phức tạp, đòi hỏi điều khiển tự động, nhanh chóng và chính xác

VIII. Đơn vị cung cấp, bảng giá và báo giá van bi V-Port điều khiển khí nén

Với nhiều năm kinh nghiệm trong ngành cung cấp vật tư thiết bị ngành nước. Công ty TNHH VTCN Thuận Phát là đơn vị chuyên phân phối các dòng van điều khiển khí nén nói chung như van bướm điều khiển khí nén, van cổng điều khiển khí nén và van bi điều khiển khí nén nói riêng

Hiện tại công ty đang phân phối độc quyền dòng van bi V-Port điều khiển khí nén được nhập khẩu trực tiếp từ Hàn Quốc, Đài Loan, Nhật Bản, Malaysia, Trung Quốc. Cam kết hàng chính hãng, chất lượng cao, đầy đủ giấy tờ CO-CQ và cung cấp đến tay người sử dụng với mức giá ưu đãi nhất thị trường hiện nay

Quý khách hàng đang quan tâm đến sản phẩm van bi V-Port điều khiển khí nén vui lòng liên hệ trực tiếp với chúng tôi qua Hotline/Zalo: 0981.922.385 để được tư vấn và báo giá chính xác nhất về từng dòng sản phẩm
